БП 12В 5А как это сделано?
Продолжая тему блоков питания (БП), начатую тут:
mysku.club/blog/aliexpress/27432.html
Адаптер приобретён для питания кухонной подсветки столешницы на 12V.
mysku.club/blog/aliexpress/27544.html
Именно такой блок питания тут ещё не обозревался.
На этот раз детектива не будет, но неприятные сюрпризы и тут имеются…
Блок был заказан у другого продавца, где сейчас их нет в наличии, поэтому ссылку привёл на аналогичный товар.
Сам БП был упакован в белую коробочку без опознавательных знаков и вместе с сетевым кабелем запихан в пакетик, фото упаковки не делал.
Выходной кабель 1,1м с фильтром на конце и стандартным штекером подключения 5,5×2,1мм
На корпусе имеется неяркий зелёный индикатор наличия выходного напряжения.
Напряжение холостого хода завышено до 12,7V видимо для компенсации падения напряжения под нагрузкой.
Потребляемая мощность на холостом ходу 0,5Вт
Корпус не разборный (склеен), но для соблюдения традиций, был аккуратно вскрыт, требуха тщательно рассмотрена.
Печатная плата — односторонний гетинакс, флюс местами не отмыт, монтаж на 3+, компоненты не закреплены герметиком, радиаторы держатся слабо. Ронять такой блок нежелательно.
Вид со снятыми радиаторами
Выходной кабель имеет сопротивление 0,13 Ом, что на максимальном токе 5А даёт падение напряжения 0,65В
Заявленный ток 5А блок может выдать только кратковременно.
Измеренная зависимость: Ток — Напряжение — Температуры обоих радиаторов (полевика / диодов) при Токр = 20ºC
0А — 12,70V — 24ºC/24ºC
1,2A — 12,52V — 41ºC/44ºC
2,5А — 12,30V — 62ºC/69ºC
3,0A — 12,22V — 77ºC/86ºC
3,5А — 12,13V — 88ºC/93ºC — Предел долговременной работы.
4,0А — 12,05V — 102ºC/109ºC — Явный перегрев, БП начинает попахивать палёным, защиты по перегреву нет.
Длительная и надёжная работа блока при таком токе невозможна.
5,0А — 11,88V — Температуру не измерял, т.к. проверял кратковременно (спалить блок в планы не входило).
6,0А — 11,56V — Предел кратковременного выходного тока.
На ещё большем токе блок сразу вырубается по перегрузке.
Таким образом, этот адаптер можно безопасно длительно нагружать максимум на 3,5А — в очередной раз подтверждается необходимость давать запас не менее 30% на бюджетное пластиковое китайское питание.
Если адаптер будет установлен в нише или в тесном ящичке без продыха, максимальный ток следует ограничить до 3A.
В качестве нагрузки использовал суровые советские проволочные резисторы ПЭВ, ПЭВР, ППБ
Реальная схема блока питания
Собран адаптер по классической схеме обратноходового стабилизированного преобразователя напряжения похоже на базе FAN6862. Защита от короткого замыкания и перегрузки — имеется.
Примечательно, что блок питания не использует заземляющий проводник, который просто не подключен на плате.
Ничего плохого в этом нет — большинству БП в пластиковом корпусе защитное заземление и не требуется.
Входной сетевой фильтр установлен. Выходной фильтр реально отсутствует — около штекера стоит обманка.
Силовой полевик и диодная сборка установлены на отдельных алюминиевых радиаторах с использованием теплопроводной пасты. Радиаторы можно было поставить побольше — габариты корпуса позволяют.
Гальваническая развязка выполнена нормально.
Выходные конденсаторы недостаточной ёмкости и не Low ESR, что приводит к повышенным ВЧ пульсациям на выходе (амплитуда 0,4V на токе 4А). Для освещения это не очень критично, но запитывать от него чувствительную электронику не стоит. При необходимости, выходные конденсаторы можно поменять на Low ESR 1500uF/16V — амплитуда пульсаций уменьшится минимум вдвое.
Наводка на включённый в ту-же розетку сетевой радиоприёмник — присутствует на слабых станциях в разумных пределах. Наводка на батарейный радиоприёмник также присутствует на расстоянии менее 20см от БП и выходного кабеля.
Комплектный сетевой кабель стандартный 1,1м, тонкий, очень мягкий и гибкий.
Он таит в себе очень неприятный сюрприз — кабель универсальный и по ошибке может быть использован для питания мощных потребителей (например лазерного принтера). При этом возможно возгорание или поражения током от голой жилы, проплавившей изоляцию.
Надпись на кабеле 0,5мм2 и вилке 10А дополнительно вводят в заблуждение — на таком токе кабель расплавиться за несколько секунд.
Реальное сечение проводов кабеля не более 0,15мм2, причём жилы из какого-то сплава, напоминающего медь. Реальная максимально-допустимая нагрузка этого кабеля не более 1,5А.
Измеренное сопротивление кабеля (по цепи L-N) 2,25 Ом — это слишком большая величина.
Изоляция кабеля очень слабая — рвётся голыми руками, внутренняя изоляция проводников изготовлена из мягкого вспененного материала (китайская экономия).
Штыри вилки и контакты гнезда сделаны из тонкой жести (почти фольга) и мнутся руками.
Однозначный вывод — кабель сразу порезать на кусочки и выбросить в урну.
UPD Совершенно случайно попался в руки точно такой-же нерабочий БП. Проработал 2 года и вспухли выходные ёмкости
После замены емкостей БП заработал 🙂
Итого, имеем типичный бюджетный блок питания для светодиодного освещения с реальным выходным током 3,5А и мощностью 40Вт.
Продолжение следует…
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Блок питания
LOGO! Power =12 В/ 4.5 А, 60 Вт
6EP1322-1SH02
Вся номенклатура Siemens LOGO! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ном
ном
5 с/ типовое значение 15 мс
5% Uвых
2 № 142), файл Е197259; cURus признание (UL 60950, CSA 22.2 № 60950), файл Е151273
5 … 2.5 кв.мм
5 А, 60 Вт 6EP1322-1SH02
5 А, 60 Вт 6EP1322-1SH02
выше).
Простое проектирование линейного источника питания 12 В 5 А
Это схема линейного источника питания 12 В 5 А. Кроме того, как найти резисторы на стороне. Мне нравится использовать серию микросхем регуляторов 78xx. Потому что это так просто с несколькими частями.
Если мы хотим выход 12В. Так что используйте 7812. Но Максимальный ток на выходе не превышает 1А.
Что мы можем сделать?
Базовый регулятор положительного напряжения 12 В с использованием 7812
Конденсаторный фильтр
Увеличенный ток 5 А
Как спроектировать линейный источник питания 5 А
Значение на цепи
Транзисторная конструкция конструкции
Выбор трансформатора
Рекомендуется: 12 В 10a до 30a Liner Supply
Связанные посты

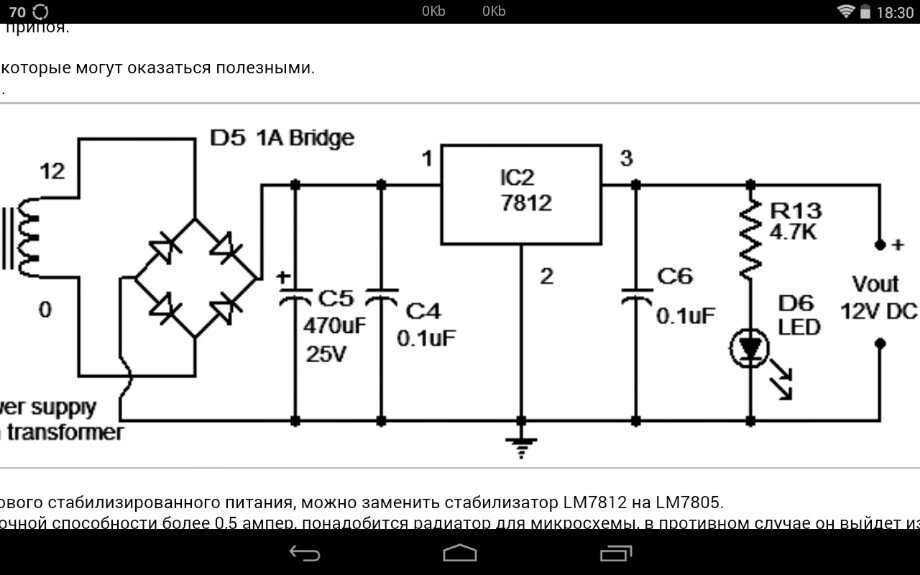

Основной 12 В положительный регулятор с использованием 7812
Сначала, смотри на работу только один.
один. Схема является базовой с использованием 7812. Это так просто. Когда Вин входит в IC-7812. Он будет поддерживать фиксированное выходное напряжение, 12 В.
Затем я смотрю на таблицу данных. Входное напряжение составляет от 15 до 25 В.
В своем эксперименте я использую самый низкий уровень напряжения. Это приводит к низкому выходному току. Но если использовать высокое напряжение. Это приводит к увеличению выходного тока. Но это слишком жарко.
Итак, я выбираю средний уровень напряжения 20В.
Внутри ИС состоит из множества компонентов. В общем, нам не нужно разбираться в этих устройствах. Мы просто используем его, понимая его особенности и ограничения.
Конденсаторный фильтр
Еще раз посмотрите на схему. Как работают оба конденсатора?
Cin (входной конденсатор) — находится между входным и заземляющим контактами микросхемы. Нам нужно использовать его, когда расстояние между входом и ИС превышает 5 см.
Почему?
Временно сохраняет энергию от входа.
IC может извлекать энергию для немедленного использования.
Но…
Входы и микросхема расположены близко друг к другу. Нет необходимости использовать его. Потому что IC может получить энергию немедленно.
При необходимости используйте его. мы должны выбрать размеры от 0,33 мкФ до 1 мкФ. Самое главное выбрать тип конденсатора, который также реагирует на высокие частоты
Cout (выходной конденсатор) — улучшает переходную характеристику. Что не влияет на стабильность схемы
Блок питания 12В 1А с использованием 7812
Встречайте хороший регулятор 12В. Он подходит для мини-нагрузки, использующей ток менее 0,8А. Вы можете легко построить его на небольшой разводке печатной платы.
Медная разводка печатной платы размером 1,290 x 1,367 на принтере в натуральную величину.
Схема компонентов регулятора 7812 12 В
Продолжайте читать: Малый регулятор 5 В
Спасибо: Фото L7812 Купить
Выше нам нужен линейный блок питания на 5А.
Есть много способов сделать это. Позвольте мне сказать вам так. Подходит использование транзисторного усилителя тока. Потому что это дешево и легко собрать из обычных компонентов во многих местных магазинах.
Посмотрите на схему, многие компоненты имеют различные функции, как показано ниже.
- Во-первых, оба транзистора Q1 и Q2 увеличивают ток до 5А.
- Во-вторых, плавкие резисторы RS защитят транзисторы Q1 и Q2 от насыщения.
Если предохранители перегорели или имеют высокое сопротивление. В результате оба транзистора не работают.
Ток, выходящий на нагрузку, будет иметь только ток регулятора IC.
- В-третьих, резистор R1 устанавливает ток смещения на IC-7812. И установите выходной ток Q1, который тоже не превышает его тока насыщения.
Тогда встречайте ток.
Тем не менее, посмотрите еще раз на схему.
Выходной ток представляет собой общий источник тока, И Т .
Который получается при смешивании I IC и IQ1.
- I IC — выходной ток IC-7812.
- I Q1 — выходной ток силового транзистора Q1.
Оглянитесь на путь электричества.
- I IC получает ток от Vin через R1 к контактам 1 и 3 7812. IC1 поддерживает фиксированное регулируемое напряжение, 12 В.
- I Q1 происходит от совместной работы обоих транзисторов Q1 и Q2.
См. 3 шага в текущих потоках.
- Сначала ток базы Q2 течет к его эмиттеру. И из базы Q1 через контакт 1 7812 на землю, чтобы конкурировать за цепь.
Ток смещения базы транзистора Q2 также вызывает протекание тока базы транзистора Q1.
Итак, сопротивление и напряжение между эмиттером и коллектором Q1 и Q2 низкие.
- Во-вторых, есть коллектор обоих транзисторов. Потому что…
Выходной ток транзистора Q2 течет от Vin через эмиттер к коллектору. Через контакт 1 7812 для замыкания цепи цикла на землю.
- В-третьих, выходной ток Q1 протекает от Vin через плавкий резистор RS. При работе Q1 ток протекает через контакт 3 микросхемы IC1 для питания нагрузки.
У нас есть подробная информация о конструкции компонентов, как показано выше, следующим образом.
Выбор транзисторов
1. Q1 Мощность PNP транзистора формы ТО-3, следует выбрать…
MJ29555—ICmax=15А, CEvoltage=60В, hFE=20-70 = 50 мин
BDX18 — ICmax = 15 А, CE напряжение = 60 В, hFE = 60 мин
2. Транзистор Q2-PNP на форме TO-66 следует выбрать…
2N6049 — ICmax = 10 А, CE напряжение = 55 В, hFE = 25 мин
2N5956–ICmax = 6 А, напряжение CE = 40 В, hFE = 20 мин
BDX78–ICmax = 8 А, напряжение CE = 80 В, hFE = 30 мин
3. Выходной ток представляет собой общий источник тока, называемый I T .
Который получается при смешивании I IC и I Q1 .
IT = I IC + I Q1
RS = 0,6 В/IQ1
5. R1 всегда имеет сопротивление более 0 Ом. Но он не должен превышать соотношение между (VbeQ1) 0,6 В на ток смещения 7812 (IbiasIC1).
0 Ом ≤ R1 ≤ VbeQ1/ IbiasIC1
R1 ≤ V beQ1 / I biasIC1
Значение на схеме 9.0026 известно ниже.
- Vвых = 12В — напряжение на нагрузке.
- IT = 5А — общий выходной ток на нагрузку.
- Vin = 20 В — входное напряжение этой цепи
- IbiasIC1 = 12 мА — ток, вызывающий срабатывание IC1
Этапы проектирования схемы транзисторного усилителя
Посмотрите на принципиальную схему линейного источника питания 12 В, 5 А.
Детали компонента следующие.
1.
Я выбираю Q1 — 2N3792 и Q2 — 2N6049 соответственно. Потому что их так легко купить и дешево.
2. Q1 должен обеспечивать выходной ток до 5А. Также у меня Q1 есть 5А.
Итак…
RS = 0,6 В / IQ1
= 0,6 В / 5 А
= 1,2 Ом
А мощность RS можно найти с помощью… = 3 Вт
Таким образом, я выбираю резистор 0,12 Ом на 5 Вт.
Обычно регулятор IC-7812 может выдавать ток до 1А макс. Но мы установили ток смещения 12 мА. Или
IbiasIC1 = 12 мА = 0,012 А
Мы можем найти R1 по формуле.
R1 = VbeQ1/IbiasIC1
= 0,6 В/0,012 А
= 50 Ом
Выбор трансформатора
Мой друг спросил меня: «Не могли бы вы сказать мне, какая мощность трансформаторов должна быть?».
Например.
Блок питания 12 В 1 А. На сколько ампер мне нужен трансформатор?
А, 12В 5А, номинал трансформатора?
Обычно трансформатор может выдавать немного больший ток, чем указано, например
Вам нужен блок питания на 3 А.
Минимальный размер трансформатора, который следует использовать, составляет трансформатор на 3 А. Потому что он может обеспечить минимум примерно 3А. Он может подавать максимум 4А или 4,5А.
Конечно, вы можете использовать трансформатор на 4А. Это хорошо, потому что ток может быть на мощность выше. Но это будет больше и дороже, стоит ли оно того для вашей работы?
Ознакомьтесь также с этими статьями по теме:
- How 741 Op-Amp Power supply Circuit works
- Transistor series voltage regulator with overload and short circuit protection
- Power Supply for Audio Amplifier, multiple output 12V, 15V, 35V
Recommended : Линейный источник питания 12 В, 10–30 А
Источник питания 12 В, 5 А на микросхеме LM338
В этом уроке мы собираемся сделать блок питания 12V 5A, используя микросхему LM338. Источник питания является неотъемлемой частью любой электронной схемы или устройства, они используются для подачи электроэнергии на электрическую нагрузку.
LM338 — это микросхема регулятора напряжения с тремя выводами, она имеет множество встроенных функций, таких как постоянная температура, защита от короткого замыкания, терморегуляция и т. д. Его напряжение регулируется в диапазоне от 1,2 до 37 вольт, и вы можете использовать его на любое желаемое фиксированное напряжение в пределах своего диапазона. Эта схема рассчитана на фиксированное напряжение 12 вольт и 5 ампер на выходе этой микросхемы.
Купить у Amazon
Аппаратные компоненты
Следующие компоненты требуются для создания цепи питания 12 В
| S.NO | Значение | 9 QTY | Стоимость | 9 QTY | Значение | |
|---|---|---|---|---|---|---|
. Stepdown Transformer | 230V/15V,5A | 1 | ||||
| 2. | Adjustable Regulator IC | LM338K | 1 | |||
| 3. | Bridge Rectifier Diode | 10A 50V | 1 | |||
| 4. | Diode | 1N4007 | 2 | |||
| 5. | Heat Sink | 1 | ||||
| 6. | Resistor | 220Ω, 1.9K | 1,1 | |||
| 7. | Electrolytic Capacitor | 3300μF, 10μF/25V, 100μF | 1, 1, 1 | |||
8. | Ceramic Capacitor | 0.33μF | 1 | |||
| 9. | Breadboard | 1 | ||||
| 10. | Connecting Wires | 1 |
LM338K Pinout
For a detailed description of pinout, характеристики и технические характеристики загрузить техническое описание LM338K
Схема источника питания 12 В
Пояснение к работе
Трансформатор понижает напряжение с 230 В переменного тока до 15 В, а затем оно проходит через мостовой выпрямитель 10 А 50 PIV, где оно преобразуется в пульсации постоянного тока. Этот сигнал теперь направляется на фильтрующий конденсатор перед подачей на микросхему.
LM338K имеет три контакта, контакт 2 является входным контактом, на который мы отправляем сигнал постоянного тока.
