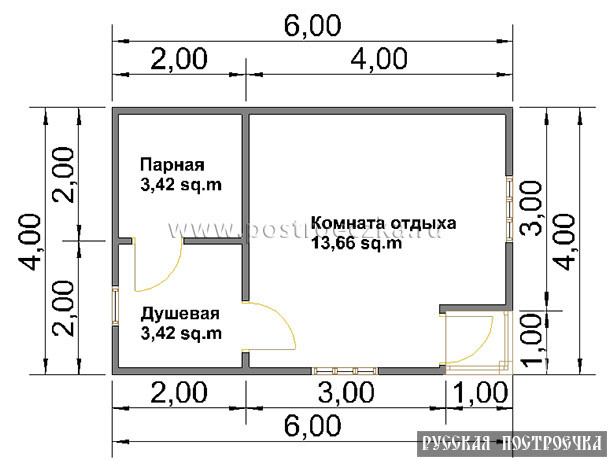

Крыша для бани 5х6

В прошлой статье, с ней вы можете ознакомиться вот здесь, мы рассказали об особенностях сборки соснового сруба, теперь же перед нами стоит задача как можно скорее завести его под крышу. Погода надвигается ненастная, поэтому не гоже ему мокнуть под дождем.

Итак, что имеем: собранный сруб состоящий из девяти полных рядов.

1

Подготовительные работы

Прежде чем приступить к строительству крыши нужно определиться с ее типом. В нашем случае все очевидно — будущая баня задумана как отдельно стоящая постройка без утепленного 2-го (мансардного) этажа, поэтому остановимся на простом классическом двускатном варианте.

А начинать мы будем с установки мауэрлатов, которые будут служить одновременно опорой для потолочных балок и стропильных ног. Укладываем их на левую и правую стенки сруба.

2

Чтобы они прочно и надежно встали на свое место их нужно «врубить».  Для этого выполняем все те же операции, что и при основной рубке: центруем бревна, выставляем диагональ, размечаем, вырубаем чашу топором, ну или как мы выпиливаем пилой.

3

Чаша у нас должна получится немного меньше диаметра укладываемого бревна, это позволит точно выставить мауэрлаты по уровню относительно друг друга. Далее их размечаем «чертой» и выбираем паз.

4

Сборка и установка потолочных балок

Стропильная система у нас завязана с потолочными балками (они же выполняют роль «затяжек»), поэтому работу начинаем именно с них. Собираем каждую отдельно из обрезной доски шириной 150мм и толщиной 50мм — две цельные по краям — 5,5м, между ними отрезки длиной около 1 м. Стягиваем их между собой 100мм гвоздями.

Всего нам понадобится 6 таких изделий, по расчетам этого должно хватить для прочности конструкции потолка и ст/системы.

5

Прежде чем  укладывать готовые балки размечаем посадочные места для них в мауэрлатах. Выбираем в отмеченном месте паз, глубиной примерно в 10см. Для надежности крепим их к срубу при помощи стальных уголков и саморезов.

Производя разметку не забываем учесть очень важный момент — необходимо отметить место где пройдет дымоход, чтобы потом он не уперся в стропилину или потолочную балку

Скреплять балки начинаем только после того, как будет проверен их уровень, когда они будут все уложены

6

Две крайние балки кладутся точно на переднюю и заднюю часть сруба являя собой продолжение стен.

7

Расстояние между п/б в нашем варианте получилось около 1м, вынос их за пределы сруба составил 50см.

8

Вот так выглядит снизу готовая конструкция опорных элементов потолка и крыши.

9

Закончив с этим приступаем непосредственно к основной работе.

Стропильная система

Это очень важный этап, от того какие материалы будут выбраны и верно ли все будет рассчитано будет зависеть устойчивость и надежность всего сооружения. Прежде чем взяться за пилу и молоток стоит немного посчитать, а именно рассчитать нагрузку, которую она должна будет выдержать. При этом не забывая принять во внимание особенности климатических условий региона — при обилии снега уклон делается более крутым.

Обеспечивается требуемая надежность:

— расстоянием стропильных ног друг от друга,
— их толщиной,
— степенью крутизны (под каким углом они будут стоять).

В обще-то для правильных расчетов существуют специальные таблицы, по которым можно легко прикинуть все нужные параметры. Например, это хорошо изложено в книге «Как построить сельский дом» А.М.Шепелева. А так, опытные строители для таких сооружений как бани это определяют и на глазок.

По нашим же расчетам вышло так:

-материал — обрезная сосновая доска 150х50мм,
-длин ст/ног — 3,6мм,
-высота конька — 2.2м.

Стропильные ноги соединяем между собой металлическими пластинами и саморезами. Сделав это, устанавливаем их на первую потолочную балку, выставляем вертикаль по отвесу и крепим гвоздями длиной 150мм. Для надежности дополнительно устанавливаем с каждой стороны «подкосы».

10

То же самое проделываем и с другими. После установки всех ст/ног, чтобы ничего никуда не увело, скрепляем их вверху горизонтальными ригелями, для большей надежности вдоль каждого ската пускаем еще и по бруску (потом они будут убраны).

11

В итоге получилось вот что.

12

Теперь очередь за обрешеткой. Материал — обрезная доска с размерами 100х25мм. Настилаем разумеется горизонтально с шагом — одной доски. Как и полагается, в ответственных местах пропусков нет: внизу стыкуем вместе 2 досочки, у конька по 3 на каждой стороне ската.

Да, кстати, перед началом устройства обрешетки к стропилам была закреплена гидроизоляция.

13

Укладка кровли

В качестве материала кровли был выбран обычный профнастил зеленого цвета.

Размер листов — 1,10х3,75м
Профиль — 20мм
Количество — 12листов (по 6шт на скат)
Кровельные саморезы — зеленые 4,8х35мм

Учитывая, что длина ст/ног у нас составила 3,6м, листы не пришлось нам обрезать или стыковать.

14

Карниз и фронтон

После укладки кровли приступаем к другим не менее важным работам. Начинаем с обустройства деревянного карниза. В правой и левой части, там где выступают концы потолочных балок, просто их обшиваем строганой доской (100х25). Вот так.

15

А на лицевой и задней сторонах бани поступаем следующим образом: к крайним балкам прикрепляем на уголки так называемые «кобылки» — обрезки досок, в нашем случае 150х50мм, спиленные под углом. Сверху к ним прибиваем еще дополнительно брусок, затем уже к ним крепим доски карниза.

16

Зашивать фронтоны начинаем с установки стоек — бруски 75х50мм. К каркасу с наружной стороны крепим доски 125х25мм, с шагом в 5см.

17

Просветы закрываем уже строганым пиломатериалом 100х25мм. После это делаем подшив кровли.

18

Таким же образом проводим работы на фронтоне с лицевой стороны, не забыв оставить место под дверь на чердак.

19

На фото видно, что защитный козырек из жести свободно висит, а карниза нет. Дело в том, что по задумке с этой стороны будет небольшая терраса, поэтому оставлено пока так.

В целом работы по строительству крыши можно считать завершенными, осталось только обработать от осадков свежую доску антисептиками. Конечно, все работы были освещены достаточно кратко, но даже в таком виде надеюсь они облегчат и помогут в этом важном деле.

Итог работы, фото можно увеличить кликнув по нему.

20

Как сделать обрешетку крыши — устройство, расчет, шаг

Как сделать обрешетку крыши — устройство, расчет, шаг

homgart

  1. Проектирование: размеры, конструкция и материалы
  2. Какая доска используется (варианты бруса)
  3. Щитовые влагостойкие материалы
  4. Металлопрофиль
  5. Как подсчитать, сколько доски надо на обрешетку крыши?
  6. Когда нужна контробрешетка?
  7. Профлист
  8. Расчет обрешетки для металлочерепицы
  9. Мягкая кровля
  10. Как правильно сделать основу для шифера?
  11. Еврофишер (ондулин)
  12. Что такое обрешетка крыши — качественный результат


Обрешетка крыши нужна для того, чтобы кровельный пирог лежал равномерно. Локальная нагрузка на кровле приходится не на стропила, а на решетины. Если геометрия выполнена правильно, финишное покрытие не деформируется, не провиснет и легко выдержит неравномерный снежный покров.

Проектирование: размеры, конструкция и материалы


Обрешетка кровли возможна в нескольких вариантах: когда обрезная доска (брус) или металлопрофиль укладываются перпендикулярно стропилам, либо сплошного настила. Тип опорной конструкции подбирается с учетом веса и жесткости покрытия.



Обрешетка и контробрешетка крыши – виды, шаг и устройство:


  • Разреженная – брус или доска монтируются с шагом около 60 см. Под жесткие, мало- и крупноразмерные покрытия.

  • Уплотненная (стандартная) – повышенной жесткости, шаг до 50 см.

  • Сплошная – из досок, сбитых вплотную, или щитов ОСП, ДСП, фанеры с зазором между листами 1-3 см.

  • Двойная – двуслойная, из бруса или досок. Нижний слой с меньшим шагом, а верхний набивается всплошную. Подходит для ломаных крыш с повышенной нагрузкой.


Как сделать обрешетку, рассчитав правильно расстояние и материал, — напрямую зависит от типа финишного покрытия.

Какая доска используется (варианты бруса)


Самый распространенный и практичный материал – брус 50*50, 60*60, рейки или шлифованная доска толщиной 2-4 см идеальной геометрии. Выбирайте хорошо просушенную древесину 1-2 сорта, без сучков, во избежание деформаций в процессе эксплуатации.


Можно брать обрезную или шпунтованную доску (при очень ограниченном бюджете – горбыль) шириной до 15 см. Экономия за счет использования гвоздей, а не саморезов.



Если конструкция предусматривает шаг между стропилами больше 80 см, берут брус 6*6. Контробрешетка выполняется из рейки.


Перед использованием любого пиломатериала его нужно обработать огнебиозащитой.

Какие гвозди нужны?


Длина должна быть в два раза больше, чем толщина пиломатериала. Забивают по кромке дерева, немного утапливая шляпки. Важно и то, на сколько гвоздей крепить. Расход метизов – около 10 штук на 1 кв. м.

Щитовые влагостойкие материалы


Для чего нужна обрешетка на крыше из плит? Позволяет быстро и недорого подготовить сплошную, идеально ровную основу для монтажа гибкой кровли:


  • Влагостойкая ФСП. Для изготовления фанеры берут несколько слоев шпона. Подходит береза, сосна, тополь, ольха или бук. Фанера толщиной 3-5 мм умеренно эластична и достаточно жесткая.

  • OSB – древесная стружка, проклеенная прочной смолой, устойчивой к ультрафиолету и влаге.

  • ДВП – легкие, недорогие плиты, но и недолговечные. Делают из древесных волокон с добавлением клеевого компонента.


Такой материал укладывают только в сухую погоду, так как влага может привести к деформации листов.

Металлопрофиль


Обычно это трубы, пустотелый квадратный профиль или металлические уголки. Применяется с целью облегчить каркас крыши большой площади (свыше 6 м), для снижения вероятности возгорания на промышленных объектах.


Каркас из металла не может быть сплошным. Если стропила также металлические, то можно крепить их на сварку. К дереву же профиль прикручивается саморезами.



Материал чрезвычайно прочный, устойчив к нагрузкам, деформации и коррозии. Металл можно монтировать при любой погоде.

Как посчитать, сколько доски надо на обрешетку крыши?


Правильный расчет расстояния между решетинами определяет устойчивость кровли к ветровой и снеговой нагрузке. Шаг зависит преимущественно от вида кровельного покрытия, угла ската кровли и выступа покрытия от первых частей брусков.

Когда нужна контробрешетка?


Контррейки набиваются на стропила, закрепляя паро- или гидроизоляцию над ними. Так обеспечивается вентиляция в подкровельном пространстве. Для этих элементов конструкции используют брус 25-30 мм.


Контробрешетка крыши необходима при устройстве любой кровли, которая предусматривает создание «пирога». Исключение – холодная крыша.


Таблица сечения обрешетки, в зависимости от уклона крыши и шага стропил.


Профлист


Профилированный лист – это универсальный стройматериал. Им не только кроют крыши, но и используют для наружной отделки и возведения облегченных заборов. Устройство кровли из профлиста на деревянной основе:


  1. Контробрешетка из реек 50*50.

  2. Основная конструкция из доски толщиной до 3 см набивают перпендикулярно стропилам


Чтобы рассчитать шаг для профнастила, производители часто предусматривают специальный калькулятор на своем сайте.


Важна толщина металла и угол наклона. Сплошную обрешетку делают реже, при скате крыши около или более 15°. Для остальных случаев предусмотрена таблица.



Возможно влияние климатических особенностей региона (ветра и обилие снега) на подбор расстояния между брусками.

Расчет обрешетки для металлочерепицы


Главное отличие стройматериала из металла – его высокая теплопроводность, приводящая к образованию конденсата под листом. Поэтому в обязательном порядке укладываются паропроницаемые материалы и контробрешетка.


В основе лежит деревянная «дюймовка» шириной 8-10 см. Использовать более толстый и широкий материал бессмысленно.


Шаг обрешетки под металлочерепицу принципиально важен, если конструкция разреженная. В зависимости от длины волны листа подбирается расстояние между доской. Возможны колебания от 400 до 250 мм, но в большинстве случаев это 350 мм.


Первая доска устанавливается по срезу стропильной ноги, а центр обрешетки второго ряда закрепить от нижнего края первого с учетом выноса листа – от 280 до 310 мм. Все последующие элементы крепить на контробрешетку с ранее рассчитанным шагом.


Лучшее крепление в этом случае – «саморез-гвоздь», и метиз должен войти в стропило на 1/3 длины.

Мягкая кровля


Создана на основании модифицированного битума. Это гибкий, неустойчивый на разрыв материал, не способный самостоятельно сохранять форму. Обрешетка под мягкую кровлю нужна сплошная, жесткая и равномерная. В качестве основания обычно служат обрезная доска или щитовые материалы (фанера и ОСП).



Для усиления конструкции применяют двойной способ с использованием досок: прибивают ее перпендикулярно стропильным ногам (шаг обрешетки под мягкую кровлю 200-300 мм). Поверх полученного разреженного слоя, от конька к карнизу, монтируют всплошную доски под углом 45°. Зазор – 1-3 мм.

Как правильно сделать основу для шифера?


Асбестоцементная кровля — стандартная, привычная для стран СНГ. Общепринята разреженная обрешетка из бруса 6*6 см. Каждый лист должен опираться минимум на 3 бруска.

Еврошифер (ондулин)


Битумные листы легкие (около 6 кг), но не такие прочные, как шифер, поэтому нужна более плотная обрешетка. Обычно производитель указывает рекомендуемый шаг и другие параметры основания.



Важен угол наклона кровли, но учитывайте также расстояние между стропилами и толщину доски. При более 60 см между стропильных ног берется 30-мм доска и уменьшается шаг обрешетки:


  • до 10° – сплошная обрешетка, 2 волны бокового и 30 см концевого нахлеста;

  • до 15° – шаг 25 см, 1 волна и 20 см;

  • более 15° – разреженная, с расстоянием 61 см, 1 волна и 12 см.

Что такое обрешетка крыши – качественный результат


Закончив монтаж, проверьте надежность конструкции:


  • Сплошная – удерживает вес человека.

  • Пиломатериал сухой, обработан антисептиком.

  • Нет лишних щелей (кроме обязательных зазоров).

  • Не выпирают сучки или гвозди.

  • Торцы древесины не острые, не приведут к разрывам изоляции или кровли.


Теперь можно укладывать кровлю. С внутренней стороны дома к стропилам крепятся отделочные материалы на потолок: под МДФ-панели или гипсокартон. В дальнейшем можно монтировать обрешетку на стену под сайдинг, и основу для софитов – под пластиковые панели.


Это все мы строим из бруса сами:

БАНЯ JORMA

Нет в наличии

Беседка BARCELONA 38

Нет в наличии

ГАРАЖ НА 2 МАШИНЫ HANSA E

Нет в наличии

ДАЧНЫЙ ДОМИК BRIGHTON

Нет в наличии

Дом — комплекс SCUNDY 299

Нет в наличии

Возврат к списку статей

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27. 07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

    Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

    Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

    • – предоставление мне услуг/работ;
    • – направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
    • – подготовка и направление ответов на мои запросы;
    • – направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

    Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected]. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

    Согласие на обработку персональных данных

    Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

    Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

    Настоящее Согласие выдано мною на обработку следующих персональных данных:

      Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

      Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

      • – предоставление мне услуг/работ;
      • – направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
      • – подготовка и направление ответов на мои запросы;
      • – направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

      Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected]. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

      Каркас крыши 101 — Как построить и обрамить крышу



      EHT исследует некоторые основные методы каркаса крыши, от проектирования до установки.

      Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые проекты крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

      Крыши выполняются в пяти основных вариантах: односкатная, двускатная, вальмовая, вальмовая и мансардная. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая ендовы и слуховые окна.

      Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.

      Каркас простой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши в ее вершине — это высота треугольника; прогон, или половина пролета здания, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

      Как определить уклон крыши

      Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.



      Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.



      Схема стропил

      В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя. После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.

      При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.



      Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.

      Каркасный угольник используется для раскладки стропил.

      Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.



      Схема стропила с квадратом каркаса

      Этот пример для крыши с уклоном 8/12

      • Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
      • Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
      • Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
      • Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.

      Другой способ выкладки стропила с помощью угольника называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.

      Один из способов выкладки стропил с угольником называется «уступка».

      Вырежьте шаблон

      Сделайте дубликат стропила из шаблона. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.

      Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.



      Метод поворотного квадрата

      Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.

      Новый C.H. Hanson Pivot Square позволяет легко раскладывать стропила. Этот качественный инструмент поставляется с поясным мешочком, разделителями для угольника, инструкцией по эксплуатации и столярным карандашом.

      Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

      Для Pivot Square может быть задан любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.



      Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.

      Сделайте второй вертикальный пропил в месте измерения длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.



      Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.



      Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник на место, чтобы сделать отвесный срез, чтобы завершить рот птицы и отметить срез хвоста.



      Проблемы с каркасом

      В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому конец стропила также обрезается, чтобы сделать более узкий, более подходящий бордюр. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

      В некоторых случаях нижний край стропил также обрезается по линии уровня. Разложите их, как показано.



      Для возведения стропил используйте временные раскосы коньковой доски.

      Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.

      Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты.

      Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седловину наверху с помощью раскосов, равных высоте стен здания плюс подъем, за вычетом ширины коньковой доски. Закрепите эти опоры по центральной линии здания. Расположите коньковую доску в седлах опор. Совместите верхний отвесный срез с коньковой доской, а заживляющий срез рта птицы с внутренней стороной стены. Прибейте стропило на место. Когда стропила установлены, добавьте любые опоры, необходимые или требуемые нормами, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первой части коньковой доски. Затем переместите временные раскосы для следующей коньковой доски и продолжите установку стропил.

      Когда стропила установлены, в концевом каркасе фронтона используются вертикальные стойки или «блокировки», расположенные непосредственно над стойками стены и поддерживаемые торцевыми верхними пластинами. Они имеют надрезы, чтобы соответствовать стропилам фронтона. После монтажа обрешетки устанавливаются висячие или «летучие» стропила.

      Каркас крыши не должен быть сложным, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, скажем, садового сарая.

      Завершите торцевые стены блокирующими шпильками, надрезанными вокруг стропил и прикрепленными к верхней пластине. Снимите временные завязки воротника.

      Как оценить — Ассоциация производителей обоев (WA)

      • Точное измерение
      • Метод определения площади в квадратных футах
      • Лестницы или стены собора
      • Оценка коммерческих квадратных метров

      Измерение перед оценкой потребности в обоев

      Наиболее важным шагом в оценке обоев являются точные измерения. Используйте мерную линейку или стальную рулетку, а не тканевую рулетку. Снимите мерки в футах, округлив их до следующей по величине половины фута или фута. Нарисуйте схему комнаты с указанием дверей, окон и высоты потолка. Если стена необычно разбита камином, встроенными книжными шкафами и т. д., схема с подробными размерами будет полезна для расчета необходимых квадратных метров обоев.

      Измерьте высоту стены от пола до потолка. Исключить плинтуса и молдинги. Измерьте длину каждой стены, включая двери и окна. Найдите общую площадь стен в квадратных метрах, умножив высоту потолка на общую длину стены. Вычтите области, которые не будут покрыты. (Стандартные двери имеют размер около 3 x 7 футов или 21 квадратный фут; стандартные окна имеют размер около 3 x 4 или 12 квадратных футов.)

      Эти расчеты дают общее количество квадратных футов, которое необходимо закрыть. С его помощью можно определить количество рулонов или погонных метров обоев.

      Например:

      На приведенном выше рисунке каждая стена имеет длину 12 футов и высоту потолка 8 футов. Умножьте 12 x 8 = 96 квадратных футов для каждой стены, затем умножьте 96 x 4 (поскольку есть четыре стены по 96 квадратных футов каждая) = 384 квадратных фута для комнаты.

      Метрические одинарные рулоны

      Повторяющаяся длина Полезная мощность
      от 0 до 6 дюймов 25 кв. футов
      от 7 до 12 дюймов 22 кв. фута
      от 13 до 18 дюймов 20 кв. футов
      от 19 до 23 дюймов 18 кв. футов

      Эти цифры хорошо подходят для стен нормального размера. На необычно короткие (менее 3 футов) или высокие (более 9 футов) они не распространяются.

      Вернуться к началу


      Площадь в квадратных футах Метод

      Используя приведенную выше диаграмму в качестве примера, посчитайте количество обоев, которое потребуется, чтобы повесить комнату. Цифра в 384 квадратных фута не учитывает квадратные метры дверей и окон. Вычтите фактические квадратные метры каждого проема — 21 квадратный фут для двери и 12 квадратных футов для каждого из окон. 384 квадратных фута — 45 квадратных футов (21 + 12 + 12 = 45) = 339 квадратных футов площади стен, которые будут покрыты обоями. Если вы используете обои с повторением узора 8 дюймов, прикиньте, что каждый метрический рулон будет содержать 22 квадратных фута пригодного для использования покрытия для обоев, 339квадратных футов (пространство на стене сверху, которое будет подвешено), деленное на 22 квадратных фута (из таблицы полезной площади), что равно 15,4, или округлить до 16 метрических одинарных рулонов, которые потребуются для подвешивания примера тоже (8 метрических рулонов) .

      Уравнение будет выглядеть следующим образом:

      384 кв. фута (размер комнаты)
      -21 кв. фут (одна стандартная дверь)
      -12 кв.м (одно стандартное окно)
      -12 кв. футов (одно стандартное окно)

      = 339 кв. футов пространства на стене, которое будет подвешено

      339 кв. футов / 22 кв. фута = 15,4 кв. м для подвески комнаты, округляем до 16 кв. футов.

      Вернуться к началу


      Лестницы или стены собора

      При оценке стены, имеющей диагональ, помните, что будут дополнительные отходы, учитывающие наклон ступеней или высоту потолка. Есть два разных типа лестниц: одна с горизонтальной линией потолка, а вторая с диагональной линией потолка, которая параллельна падению ступеней.

      В обоих случаях первым делом нужно разделить стену на квадраты или прямоугольники, чтобы определить площадь в квадратных футах. На приведенном выше рисунке высота потолка на верхнем этаже составляет 8 дюймов, а высота потолка на нижнем этаже — 8 дюймов. Эти цифры и есть длина стены. Затем измерьте ширину стены по горизонтали от вершины лестницы до воображаемой вертикальной линии, начинающейся внизу лестницы, которая в примере равна 15 дюймам. Взяв верхний прямоугольник, цифра 8 x 15 дюймов = 120 кв. футов. Затем вычислите нижний прямоугольник, 8 x 15 дюймов = 120 кв. футов, но, поскольку часть этой площади стены находится под лестницей, умножьте квадратные метры нижнего прямоугольника на 65%, что является отраслевым стандартом. Сложите две цифры. вместе, чтобы получить площадь в квадратных футах, которая должна быть покрыта обоями.Уравнение будет выглядеть следующим образом:

      8 x 15 дюймов = 120 кв. футов (верхний прямоугольник)
      8 x 15 дюймов = 120 кв. футов x 65% = 78 кв. футов (нижний прямоугольник)
      120 кв. футов + 78 кв. футов = 198 кв. футов. из Таблицы полезной доходности, а затем разделив общее количество квадратных футов на это число.

      Например, при использовании настенного покрытия с повторением 14 дюймов каждый msr будет содержать 20 квадратных футов полезного настенного покрытия. Уравнение будет выглядеть следующим образом: 198 кв. футов / 20 кв. футов = 9,9 мср, округленное до 10 мср. Если лестница имеет наклонный потолок, выполните первый пример при нахождении ширины и длины воображаемого прямоугольника или квадрата. Следующим шагом будет умножение обеих этих фигур прямоугольника/квадрата на 65%, чтобы найти квадратные футы площади стены. Уравнение будет выглядеть следующим образом:

      8 x 15 дюймов = 120 кв. футов (верхний прямоугольник)
      8 x 15 дюймов = 120 кв. футов (нижний прямоугольник)
      120 кв. футов + 120 кв. футов = 240 кв. футов
      240 кв. футов x 65% = 156 кв. футов площади стены, которую нужно покрыть :

      156 кв. футов / 20 кв. футов = 7,8 кв.м, округленное до 8 кв.м к квадратным футам нижнего прямоугольника

      Наверх


      Оценка коммерческих квадратных метров

      После того, как покрытие обоев было определено по спецификации, теперь подсчитайте площадь в квадратных футах и ​​сколько необходимо для работы. Как только ширина известна, можно определить количество квадратных футов в линейном ярде для этой конкретной ширины обоев. Важно помнить следующую формулу:

      • Ширина, деленная на 12 = количество футов
      • .

      • Количество футов, умноженное на 3 (1 ярд) = квадратный фут/ширина (квадратный фут на линейный ярд)
      • Разделить квадратные футы площади стены на квадратные футы/ширину

      Например:

      • Материал шириной 54 дюйма, используемый для покрытия 1500 квадратных футов, обозначен цифрой
      • .

      • 54 разделить на 12 = 4,5
      • 4,5 умножить на 3 = 13,5 квадратных футов на погонный ярд
      • 1500 разделить на 13,5 = 111,11

      1500 квадратных футов площади стены потребовали бы 112 ярдов без отходов.

      Зная ширину и квадратные метры для ширины, можно определить любое количество. Если метраж для определенной ширины известен, а ширина материала изменена, чтобы преобразовать одну ширину в другую, действуйте в обратном порядке, чтобы определить метраж.

      Например:

      • 150 ярдов материала шириной 54 дюйма
      • 54 дюйма — это 13,5 квадратных футов на ярд (54/12 = 4,5 X 3 = 13,5)
      • 150 ярдов умножить на 13,5 = 2025 квадратных футов площади стены для покрытия

      Новая ширина 36 дюймов

      • 36/12 = 3
      • 3 х 3 = 9 квадратных футов
      • 2025 разделить на 9 = 225 ярдов обоев шириной 36 дюймов вместо оригинальных 150 ярдов 54-дюймового материала.
