Три фазы — из одной



Полезные советы. Трехфазные и однофазные сети. Отличия и преимущества. Две фазы в розетке, причины и что делать, решение проблемы. Распределение нагрузки по фазам: схема, правила, видео.

Зачем нужны вольт, и как подключить вольт 3 фазы? Пропало электричество — что делать? Почему в розетках две фазы Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы. Реле контроля фаз — принцип работы, схема подключения — блог Электронный переключатель фаз ПЭФ — для чего он нужен, схема Как подключить много рожковую люстру, схемы подключения. Схема подключения двухклавишного выключателя. Подключение двойного Перекос фаз в трехфазной сети: что это такое, причины, последствия Подключение двухклавишного выключателя: схемы, способы.

Что такое трехфазное напряжение В и однофазное напряжение В Что такое порядок чередования фаз в трехфазной сети Электрика в доме. Механический расщепитель фаз 3 фазы из одной — YouTube. Сосед подключил свой ноль к моей нулевой рейке, считает ли мой Сдвиг фаз переменного тока и напряжения — Основы электроники.

Реле контроля фаз: принцип работы, конструкция, схемы подключения. Фазы сна человека по времени, таблица значимости сна в разное время Разъяснение сути и терминологии.

Переключатель фаз: устройство, принцип работы, схема подключения. Три фазы в частном доме: подключение, схема и назначение — Хозяин Дома. Перекос фаз. Причины возникновения и устранение. Как правильно подключить автоматический выключатель — инструкция Как определить фазу, ноль и заземление самому, подручными средствами?

Обрыв нуля и перекос фаз в трехфазной сети. Несимметрия напряжения. Получайте первыми самую свежую информацию! Также рекомендуем:.

ТРИ ФАЗЫ — БЕЗ ПОТЕРИ МОЩНОСТИ

Тема в разделе » Электросхемы «, создана пользователем Kifitim , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Схемы 3 фазы 15 кВт частный дом. Типовые электрические схемы частных домов Тема в разделе » Электросхемы «, создана пользователем Kifitim , Как вы относитесь к системе «каждой розетке свой провод» для 3-х фазного ввода.

Продолжу публиковать свои старые схемы. На этот раз преобразователя одной фазы в три для асинхронного двигателя на 3 кВт.

Как из 220 Вольт сделать 380?

Сделал расщепитель из эл. Припаял в середину звезды провод и вывел в коробку, сначала подключил без кондёра, не заработал. Купил на 60 мкф вольт, подключил, не работает. Пробовал дергать шнурком, крутит тихо и не раскручивается дальше до нормальных оборотов, подключал разные обмотки, ни какой разницы. Что сделал не так? Шнурком не могу его раскрутить, держит свои обороты, а дальше ни как. Вот как это всё подключил Вот ссылка ryasun. Расчет емкости фазосдвигающего конденсатора такой — 7 мкрФ на ватт мощности. Плюс пусковой конденсатор, в раза больший, чем рабочий.

Как получить три фазы из одной. Схема три фазы из одной

Если в вашем распоряжении есть трехфазный асинхронный двигатель с короткозамкнутым ротором, то получить три фазы из одной совсем несложно, заставив его работать в качестве генератора. Но генератор нужно крутить, чтобы он начал вырабатывать напряжение, а значит, понадобится еще и однофазный двигатель соответствующей мощности и, что самое неприятное, с нужными оборотами. Но зачем дополнительный двигатель, если можно заставить вращаться наш трехфазный от одной? Как толкнуть? Как угодно, хоть руками за вал — без нагрузки это сделать несложно.

Как получить три фазы из одной 17 август Мастерская

Какой лучший частотный преобразователь для одной фазы в три?

Человечество на полную катушку пользуется современными техническими изобретениями,обладающими принципиальной новизной. Жизнь порой заставляет изучать навороченные раскладки, поражаться уловкам доморощенных технарей. И даже не будучи фанатами, нам просто иногда хочется быть в теме. На самом деле для понимания вопроса, всего лишь надо идти от элементарного к сложному, от завязки к развязке. И начинать лучше с прояснения непонятных вещей. Фаза означает изменение направления между величинами электросети в один и тот же момент времени.

380 вольт 3 фазы частный дом схема. Три фазы в частном доме: подключение, схема и назначение

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: скан , 27 апреля в Электропривод. Видел схему трехфазного преобразователя из асинхронного двигателя,который используется,как генератор. Но нужен еще и автотрансформатор для симметрирования фаз,если кто пробовал делать-отзовитесь. Меня очень интересует-можно ли обойтись без автотрансформатора,потому как для его изготовления в статье у автора применялся сердечник от 10 киловатного движка.

Правильная схема с конденсатором, использует все 3 фазы двигателя, а ее Выложил фото как подключил, это из одной фазы получить три:)) 4 года.

три фазы из одной преобразователь

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно.

Регулирование частоты вращения асинхронных электродвигателей возможно только изменением частоты питающего напряжения. Схема устройства изображена на рис. Переключателем SA1. Демпфирующая цепь C8R11 снижает коммутационные помехи. А для того чтобы помехи не проникали в питающую сеть, преобразователь подключён к ней через фильтр Z1 DL-6DX1. Для правильной работы фильтра его корпус должен быть заземлён — соединён с третьим контактом сетевой розетки.

Схема источника трехфазного напряжения Категория: Источники питания , Генераторы. Чем удобнее всего паять?

Хранители истории. Преобразователь одной фазы в три Роман Черников. Преобразователь Гц 36В 3 фазы От Юры www. Просили показать какое-то устройство от Юры, в котором он применяет транзисторы купленные в Китае. Обещал — вот видео.

Полезные советы. Трехфазные и однофазные сети. Отличия и преимущества. Две фазы в розетке, причины и что делать, решение проблемы.



Три фазы — из одной

Этот преобразователь разработан автором для питания маломощного трёхфазного электродвигателя в приводе диска рекордера механической звукозаписи. Он обеспечивает три фиксированные частоты вращения диска — 33 1/3, 45 и 78 об/мин. С небольшими переделками преобразователь можно использовать для питания трёхфазных и двухфазных асинхронных электродвигателей мощностью до 1000 Вт как с постоянной, так и с регулируемой частотой вращения.

Регулирование частоты вращения асинхронных электродвигателей возможно только изменением частоты питающего напряжения. Но при снижении частоты необходимо пропорционально уменьшать питающее напряжение во избежание перегрева обмоток и, наоборот, с ростом частоты повышать напряжение для поддержания мощности на валу.

В устройстве [1] применён регулируемый автотрансформатор (ЛАТР), с его помощью изменяется напряжение, от которого зависит амплитуда прямоугольных импульсов заданной частоты, подаваемых на обмотки двигателя. В устройстве [2] амплитуда этих импульсов остаётся постоянной, но изменяется их скважность, что тоже приводит к нужному результату. Недостаток первого устройства — громоздкий автотрансформатор, а второго — слишком сложная схема.

В предлагаемом вниманию читателей преобразователе однофазного сетевого напряжения в трёхфазное, подаваемое на двигатель, указанные недостатки устранены. Он содержит регулируемый симистором выпрямитель и простую цифровую часть, вырабатывающую три последовательности симметричных прямоугольных импульсов, взаимно сдвинутых по фазе на 120о. Схема устройства изображена на рис. 1.

Рис. 1. Схема устройства



Регулируемый выпрямитель представляет собой, по существу, обычный симисторный регулятор, работающий на диодный выпрямительный мост со сглаживающим выпрямленное напряжение конденсатором. Он состоит из силового симистора VS2, симметричного динистора VS1 с пороговым напряжением 32 В, конденсаторов C2, C4, C6, C8. Переключателем SA1.2 выбирают один из трёх резисторов R7-R9, образующих с конденсатором C2 фазосдвигающую цепь, задерживающую момент открывания симистора относительно начала каждого полупериода. Точный расчёт сопротивления этих резисторов затруднён, поэтому они подобраны экспериментально в процессе налаживания преобразователя. От задержки открывания симистора зависит напряжение, до которого заряжаются конденсаторы C4 и C6. Этим напряжением питают мощные ключи на полевых транзисторах VT1-VT6, формирующие выходное трёхфазное напряжение.

Демпфирующая цепь C8R11 снижает коммутационные помехи. А для того чтобы помехи не проникали в питающую сеть, преобразователь подключён к ней через фильтр Z1 DL-6DX1. Он состоит из двухобмоточного дросселя, нескольких конденсаторов и резистора, через который конденсаторы разряжаются после отключения устройства от сети. Для правильной работы фильтра его корпус должен быть заземлён — соединён с третьим контактом сетевой розетки.

Резистор R6 предотвращает повреждение элементов выпрямителя в момент его включения в сеть. Дело в том, что в этот момент конденсаторы C4 и C6 ещё не заряжены. Импульс их зарядного тока, если его амплитуду ничем не ограничить, может вывести из строя либо диоды выпрямительного моста VD1, либо симистор VS2. Резистор R6 ограничивает амплитуду этого импульса приблизительно до 40 А, допустимых для диодного моста и симистора.

Конечно, для ограничения тока можно было применить терморезистор с большим отрицательным ТКС, но подходящих терморезисторов в продаже не нашлось, хотя в каталогах производителей они имеются. Поэтому в качестве R6 применён проволочный резистор С5-35В-7,5 Вт (ПЭВ-7,5). Не стоит заменять его импортным проволочным резистором. Например, резистор фирмы Uni-Ohm сопротивлением 5 Ом и мощностью 5 Вт при включении устройства в сеть мгновенно сгорает.

Разборка этого резистора показала, что в нём на керамический каркас размером с резистор МЛТ-0,5 намотан короткий отрезок чрезвычайно тонкого высокоомного провода, выдерживающего ток не более 2. ..3 А. Рассеивание постоянной мощности, равной номинальной, обеспечено хорошим отводом выделяемого проводом тепла через внешнюю керамическую оболочку резистора и её заполнитель. Но кратковременную перегрузку во много раз такой резистор выдержать не может.

Резистор R2 нужен для правильной работы симистора VS2. Как известно, чтобы симистор закрылся, разность потенциалов между его электродами 1 и 2 должна стать нулевой. Однако этого не происходит при работе симистора на выпрямительный мост со сглаживающим конденсатором большой ёмкости. Этот эффект и устраняет резистор R2. Его сопротивление может находиться в широких пределах, но при слишком большом его значении симистор перестаёт закрываться в конце каждого полупериода.

Цифровая часть устройства состоит из задающего генератора на микросхеме DA1, распределителя импульсов на счётчике Джонсона DD1, формирователя трёхфазной импульсной последовательности на элементах 3ИЛИ микросхемы DD2, трёх драйверов полумоста DA3-DA5 и шести ключей на полевых транзисторах VT1-VT6, образующих трёхфазный мост.

Частота генерируемых микросхемой XR2206CP (DA1) импульсов определяется простой зависимостью

F = 1/(R·C1) ,

где R — сумма сопротивления постоянного резистора (одного из R3-R5, выбранного переключателем SA1.1, спаренным с SA1.2) и введённого сопротивления переменного резистора R1. Следует иметь в виду, что эта частота должна в шесть раз превышать частоту выходного трёхфазного напряжения.

В рекордере для механической звукозаписи диск должен иметь три фиксированные скорости вращения — 78, 45 и 33 1/3 об/мин, а для этого с учётом передаточного числа механизма его двигатель нужно питать трёхфазным напряжением частотой соответственно 18,52, 10,68 и 7,917 Гц. Частота задающего генератора преобразователя должна быть в шесть раз выше этих значений — 111,2, 64,1 и 47,5 Гц. Именно для этих частот на схеме указаны номиналы резисторов R3-R5 (из стандартного ряда E96). При этом учтено, что последовательно с ними включается переменный резистор R1, сопротивление которого в среднем положении — 3,4 кОм. С его помощью точно устанавливают частоту вращения диска по стробоскопическим меткам на ободе.

Диоды VD3-VD5 совместно с конденсаторами C10-C12 образуют бутстрепные цепи для питания драйверов «верхних» ключевых полевых транзисторов трёхфазного моста, а резисторы R12-R17 ограничивают импульсный ток затворов транзисторов VT1-VT6. Дело в том, что мощные полевые транзисторы имеют входную ёмкость, исчисляемую тысячами пикофарад. Для предотвращения очень большого тока перезарядки этой ёмкости и служат упомянутые резисторы. Для эффективного ограничения тока сопротивление этих резисторов должно быть как можно больше, но чрезмерное увеличение затягивает процессы переключения транзисторов, что приводит к бесполезному расходу мощности на их нагрев.

Мощность, которую преобразователь может отдать в нагрузку, определяется мощностью выпрямителя и качеством отвода тепла от транзисторов VT1-VT6. В описываемой конструкции был применён теплоотвод от процессора «Пентиум», способный рассеять при обдуве мощность около 30 Вт. Это значит, что в нагрузку может быть передана мощность до 1000 Вт.

Подбирая номиналы элементов, от которых зависит частота задающего генератора, частоту генерируемого напряжения можно изменять в широких пределах, ограниченных только возможностями питаемого двигателя. Кроме того, для каждого значения частоты необходимо установить оптимальное напряжение питания двигателя, подбирая резистор фазосдвигающей цепи симисторного регулятора такого сопротивления, при котором двигатель работает не перегреваясь.

Внешний вид собранного преобразователя показан на рис. 2. Так как элементы преобразователя гальванически связаны с сетью 230 В, при работе с ним следует соблюдать меры электробезопасности, прочитать о которых можно в [3].

Рис. 2. Внешний вид собранного преобразователя



При отсутствии микросхемы функционального генератора XR2206CP задающий генератор можно построить по типовой схеме на интегральном таймере NE555 или его отечественном аналоге КР1006ВИ1. Вместо микросхемы CD4075BE можно установить К561ЛЕ10 (три элемента 3ИЛИ-НЕ). К сожалению, отечественного аналога драйвера IR2111 не существует.

По описанному принципу несложно построить не только трёхфазный, но и двухфазный преобразователь. Достаточно изменить схему формирователя импульсных последовательностей согласно рис. 3. Элемент микросхемы DD2.3, микросхема DA5, транзисторы VT5 и VT6 и связанные с ними компоненты в этом случае не используются.

Рис. 3. Изменённая схема формирователя импульсных последовательностей



Примечание. Подборку резисторов R7-R9 в симисторном регуляторе удобно производить, включив амперметр постоянного тока в цепь нагрузки регулируемого выпрямителя. Ток, потребляемый от выпрямителя, при любой частоте вращения вала двигателя не должен отличаться более чем на 10 % от его значения при номинальном по частоте и напряжению режиме работы двигателя.

Литература

1. Мурадханян Э. Управляемый инвертор для питания трёхфазного двигателя. — Радио, 2004, № 12, с. 37, 38.

2. Калашник В., Черемисинова Н. Преобразователь однофазного напряжения в трёхфазное. — Радио, 2009, № 3, с. 31-34.

3. Осторожно! Электрический ток! — Радио, 2015, № 5, с. 54.

Автор: В. Хиценко, г. Санкт-Петербург

с разделенной фазой по сравнению с 3-фазной | Путеводитель по мощности

Для электрически ненастроенной трехфазной и однофазной энергии можно рассматривать ее в том же ключе, что и механическую энергию. Несмотря на их различия, у них есть одна общая черта — они оба передают силу с давлением и потоком. При обсуждении электрической мощности давление относится к силе, а поток означает скорость.

Мощность, передаваемая через однофазную и трехфазную сети, рассчитывается следующим образом: давление умножается на расход или сила умножается на скорость.

Когда речь заходит о механической мощности, вместо слов «сила» и «скорость» используется несколько разных терминов. Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

В отношении электроэнергии терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем только два термина — «ток» и «амперы» — описывают скорость.

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии работает в переменном направлении.

Стандарт мощности изменился с постоянного тока на переменный ток, поскольку последний подает энергию с большей эффективностью на большие расстояния и расстояния. Частота переменного тока различается в зависимости от страны:

  • 60 Гц (циклов в секунду) — это частота переменного тока в США.
  • 50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунтов (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (поток).

В домашних хозяйствах наиболее часто используемая цепь питания состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтраль и питание. Питание проходит между двумя проводами, начиная с провода питания.

Что такое Single-Split (двойной или 2-фазный) и 3-фазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурации, которая определяет уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это распределение электроэнергии переменного тока, позволяющее экономить материал проводников в однофазной системе. На распределительном трансформаторе для квалификации требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. На многих других территориях стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двухфазный — также известный как разделенная фаза — в основном то же самое, что и однофазный. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домашних хозяйствах состоит из двух силовых проводов на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В. В нагрузках, потребляющих большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и нагреватели, в качестве источника питания выступает одна силовая цепь 240 В.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из цепи переменного тока (AC) с тремя проводами. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную электрическую цепь. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — схема считается самой плотной и гибкой.

По сравнению с однофазным, трехфазное питание дает большую сумму мощности — в 1,732 раза по сравнению с однофазной — при том же токе:

  • В нагрузках, потребляющих небольшое количество энергии, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания 120 В.
  • Для нагрузок средней мощности, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания 208 В.
  • Нагрузки, требующие больших объемов электроэнергии, включая обогреватели, кондиционеры и гаражное оборудование для тяжелых условий эксплуатации, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в Соединенных Штатах используются трехфазные четырехпроводные схемы питания, поскольку эта схема — 480 Y / 277 В — является самой плотной и мощной. По сравнению с трехфазным напряжением 208 В, трехфазное напряжение 480 В обеспечивает значительно большую мощность при том же токе или с уменьшенным на 43 % током. Преимущества этой установки заключаются в следующем:

  • Снижение затрат на строительство благодаря меньшему размеру необходимых электрических устройств и схем.
  • Снижение затрат на энергию благодаря сохранению электрического тока, который преобразуется в тепло, а не теряется.

Если принять во внимание задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные подвиги архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемами США и Европы

Энергосистемы Северной Америки, Великобритании, континентальной Европы и Океании различаются.

Европейская энергосистема

В Европе большинство энергосистем используют трехфазные сети 230/400 В. Основным исключением из этого правила являются фермы и сельские поселки, где для питания используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы строительные площадки питали свои инструменты и переносные фонари от систем с центральным отводом 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный проводник. Цель здесь состоит в том, чтобы уменьшить вероятность поражения электрическим током, которое часто представляет серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одной из наиболее распространенных единиц строительного оборудования в Великобритании является портативный трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электроснабжение на строительных площадках обеспечивается непосредственно генераторными установками. Одним из дополнительных преимуществ такого расположения является то, что лампы накаливания на 110 В — типичные для этой настройки — имеют нити накала, которые прочнее и лучше приспособлены для работы, чем нити накала ламп на 240 В.

Внизу, в антиподном содружестве, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с возвратом через землю (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в США и Канаде наиболее распространенным источником электроэнергии являются трехпроводные однофазные системы. Установка позволяет работать двумя способами:

  • Линия 120 В к нейтрали
  • 240 В между линиями

Первый из них подает питание на стандартные розетки и заземленные светильники. Более тяжелые части оборудования, такие как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, которым нужны более мощные источники энергии, используют второй.

Регламент управления электромонтажом двухфазных цепей. Обратный проводник не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно для цепей питания противоположной линии. Нейтраль может использоваться совместно двумя цепями противоположных линий, если имеется перемычка для соединения двух выключателей, поскольку это позволяет обоим отключаться одновременно, а также предотвращает прохождение 120 В через цепи 240 В. В исключительном варианте терминологии 220 В упоминается как однофазный в Соединенных Штатах, но не за рубежом.

Какие ключевые различия существуют между двухфазной и трехфазной электроэнергией?

В зданиях, использующих трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузки. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые нагрузки. Инженеры также применили этот же принцип для источников питания, которые они распределяют по разным зданиям.

В Великобритании одна фаза снабжена нейтралью при токе до 100 А для отдельных объектов. В Германии и других странах Европы каждый объект получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние повышенных нагрузок на первую фазу.

Соединенные Штаты и Канада часто используют дельта-поставку с высокой ветвью. В этой конфигурации одна обмотка имеет отвод от центра, что позволяет использовать три разных уровня напряжения. Основная цель этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким ответвлением треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это обеспечивает сбалансированность нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе «звезда» из трех фаз и четырех проводов три проводника и нейтраль системы имеют одинаковое напряжение.

Когда на питающий трансформатор поступают обратные токи от домов и зданий потребителей, токи объединяются в нейтральный провод. Если все обратные нагрузки равномерно распределены по каждой из трех фаз, по нейтральному проводу течет обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несбалансированную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. На фазах с более высокими нагрузками будет меньшее напряжение, а на фазах с меньшими нагрузками — более высокое.

Несимметричные нагрузки

В трехфазной системе, где токи в токах под напряжением неравны или не образуют идеального фазового угла 120 градусов, нагрузка является несбалансированной, поскольку потери мощности выше, чем в сбалансированной системе.

Электродвигатель относится к особому классу, когда речь идет о трехфазной нагрузке. Трехфазный асинхронный двигатель, используемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазный, известный своей эффективностью, превосходит однофазные двигатели аналогичного номинала и напряжения. Трехфазный двигатель, требующий меньшего обслуживания и относительно недорогой, служит дольше и вибрирует меньше, чем однофазный.

Трехфазные системы часто также обеспечивают электроэнергией электрическое освещение, электрические котлы и другие нагревательные нагрузки сопротивления. По всей Европе трехфазные подпитки подводят к бытовым электроплитам и отопительным приборам. Вы также можете подключить нагреватели между нейтралью и фазами, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному уровню напряжения для тяжелых нагрузок.

В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые ранние генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Scott-T можно использовать для соединения двухфазных систем с трехфазными. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.

Что такое трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ). В конфигурации «звезда» используются три, а иногда и четыре провода, тогда как в схеме «треугольник» используются только три провода. В конфигурации «звезда» дополнительный четвертый провод обычно заземляется и предлагается как нейтраль.

Ни в трехпроводном, ни в четырехпроводном вариантах не учитывается провод заземления, который проходит по линиям передачи с целью защиты от замыканий. В исправном состоянии заземляющий провод даже не держит ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда». Примером этого может быть, когда источник питания питает как освещение, так и обогреватели. В местах, где группа потребителей имеет общую нейтраль и имеет различное количество фазных токов, результирующие токи передаются через общую нейтраль.

Треугольник соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как система V, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, состоящем из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. В дополнение к току для соответствующих фаз два трансформатора в разомкнутом треугольнике также обеспечивают ток третьей фазы.

Чтобы система треугольника могла обнаруживать блуждающие токи, необходимо заземление. Зигзагообразный трансформатор часто защищает конфигурации треугольника от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазную электроэнергию, вы должны иметь установку с тремя проводами соединения для передачи. Электроэнергетические компании Северной Америки производят трехфазные токи, которые передают энергию по электрическим сетям, и это обеспечивает электроэнергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным типом электропитания. Две схемы подключения трансформаторов, питающихся от трехфазной сети, называются треугольником и звездой. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, просты:

  • Выключите выключатель на двигателе. Снимите винты, которыми эта крышка крепится к разъединителю, и отложите крышку в сторону.
  • Переместите мультиметр на напряжение переменного тока. Присоедините выводы щупа к следующим выводам — общему и напряжению. Если мультиметр имеет функцию автоматического выбора диапазона, перейдите к следующему шагу. Если нет, выберите диапазон напряжения, превышающий предполагаемое напряжение.
  • Проверьте внутреннюю часть распределительной коробки двигателя. Должно быть два комплекта проводов. Один комплект должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
  • Входящие провода должны быть подключены к клемме, имеющей следующие три символа — L1, L2 и L3. В качестве альтернативы терминал может отображать их как Line 1, Line 2 и Line 3.
  • Провода, которые выходят наружу, должны быть подключены к клемме, которая имеет следующие три символа — Т1, Т2 и Т3. В качестве альтернативы терминал может отображать их как «Загрузка 1», «Загрузка 2» и «Загрузка 3».
  • Из трех фаз тока каждая фаза проходит по проводу и обозначается входом и выходом соответствующим номером. Например, L3 и T3 представляют третью фазу.
  • Проверьте пары L и T с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем следите за отображением напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
  • При выполнении этого теста на парах T — T1 и T2, T1 и T3, T2 и T3 — напряжение для каждой пары должно быть равно нулю.
  • Включите разъединитель. Протестируйте T-пары еще раз. Напряжение для каждой пары должно быть таким же, как и для L-пар.

Если у вас есть доступная нейтральная клемма, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Испытываемое здесь напряжение должно составлять половину того, что получилось для пар линий.

Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, когда двигатели работают, напряжение будет меняться, но этого следует ожидать.

При выполнении проверки напряжения внимательно следите за тем, что делаете, и не позволяйте себе отвлекаться. Выполнение этих тестов может быть опасным.

На некоторых двигателях размыкающий выключатель аналогичен выключателю включения/выключения. Таким образом, переключение отключения в положение «включено» фактически включает двигатель.

Получите дополнительную информацию об электроснабжении

В современном мире высоких технологий доступ к электроэнергии в любое время и в любых условиях не является роскошью. Это обязательно. Global Electronic Services выполняет сервисные работы по полному спектру промышленной электроники, двигателей и другого мощного оборудования. Мы рекомендуем вам быть в курсе событий в области электроэнергетики на благо вашей компании.

Запросить цену

Трехфазная электроэнергия | Передача электроэнергии

Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.

ОТ: CableOrganizer.com

Трехфазная электроэнергия является распространенным способом передачи электроэнергии. Это тип многофазной системы, в основном используемый для питания двигателей и многих других устройств. Трехфазная система использует меньше материала проводника для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.


  • Комбинированный набор IDEAL 35-926 Twist-A-Nut

  • Идеальный тестер вращения трехфазного двигателя

  • Klein Tools® Тестер напряжения и целостности цепи

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), которые достигают своих мгновенных пиковых значений в разное время. Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга и в сумме равняться нулю в случае линейной сбалансированной нагрузки. Это позволяет исключить нулевой провод на некоторых линиях; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Третий — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо вообще не входит в жилые дома, либо там, где оно есть, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи представляют собой синусоидальные функции времени, все с одной и той же частотой, но со смещением во времени, что дает разные фазы. В трехфазной системе фазы расположены на одинаковом расстоянии друг от друга, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. в разделе «Системы сетевого питания»).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более пригодного для передачи.

После многочисленных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение ( т. е. «бытовое» напряжение). Возможно, в этот момент мощность уже была разделена на одну фазу или она все еще может быть трехфазной. Там, где понижающее напряжение трехфазное, выход этого трансформатора обычно соединен звездой со стандартным сетевым напряжением (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазно-нейтральным напряжением. Другая система, обычно встречающаяся в Северной Америке, состоит в том, чтобы иметь вторичную обмотку, соединенную треугольником, с центральным отводом на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.




  • Коробки для неметаллических корпусов

  • Коробка FSR404 4×4

  • Набор инструментов техника черного ящика

В большом оборудовании для кондиционирования воздуха и т. д. используются трехфазные двигатели из соображений эффективности, экономичности и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют характеристики вращающегося магнитного поля трехфазных двигателей, но используют преимущества более высокого уровня напряжения и мощности, обычно связанные с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники питаются от разных фаз.

Большие системы выпрямителей могут иметь трехфазные входы; результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при рафинировании руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы можно было подключиться к однофазному источнику питания. Во многих регионах Европы однофазное питание является единственным доступным источником.




  • Комплекты биметаллических коронок

  • Интеллектуальный гибочный станок Greenlee 855GX™

  • IDEAL Twister® 341® Соединитель желтовато-коричневого провода

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазного питания в трехфазное. Мелкие потребители, такие как жилые дома или фермы, могут не иметь доступа к трехфазному электроснабжению или могут не захотеть платить за дополнительную стоимость трехфазного обслуживания, но все же могут захотеть использовать трехфазное оборудование. Такие преобразователи могут также позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что входное питание локомотива почти всегда является либо постоянным, либо однофазным переменным током.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ хранения энергии в течение необходимой доли секунды.

Одним из методов использования трехфазного оборудования с однофазным питанием является использование вращающегося преобразователя фаз, представляющего собой трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, который обеспечивает сбалансированное трехфазное напряжение. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазной сети. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «метод трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода имени трансформатора отделило его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отличает их от вращающихся преобразователей.

Другой метод, который часто пытаются использовать, — это устройство, называемое статическим преобразователем фазы. Этот метод запуска трехфазного оборудования обычно используется с двигателями, хотя он обеспечивает только 2/3 мощности и может привести к перегреву двигателей, а в некоторых случаях и к перегреву. Этот метод не работает, когда задействованы чувствительные схемы, такие как устройства с ЧПУ, а также нагрузки индукционного и выпрямительного типа.

Изготавливаются устройства, создающие имитацию трехфазного тока из трехпроводного однофазного питания. Это делается путем создания третьей «субфазы» между двумя проводниками под напряжением, в результате чего фазовое разделение составляет 180 ° — 90° = 90°. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

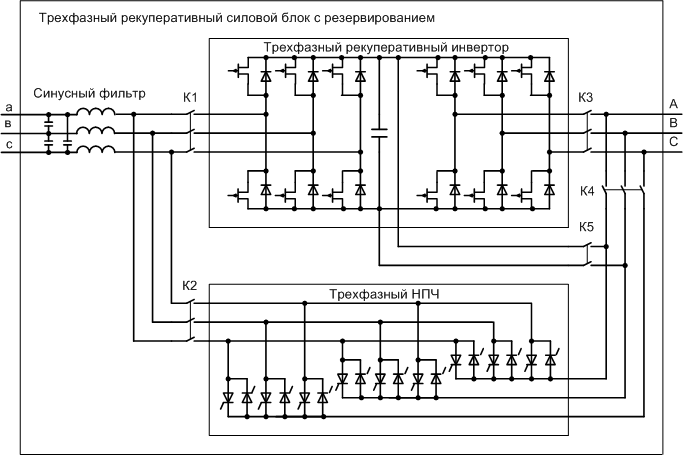

Преобразователи частоты (также известные как полупроводниковые инверторы) используются для обеспечения точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазного источника питания. ЧРП работают, преобразовывая напряжение питания в постоянный ток, а затем преобразуя постоянный ток в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, в которой используется программное обеспечение в мощном микропроцессоре для управления полупроводниковыми силовыми коммутационными компонентами. Этот микропроцессор, называемый цифровым сигнальным процессором (DSP), контролирует процесс фазового преобразования, постоянно регулируя входные и выходные модули преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.




  • Анализатор качества электроэнергии PowerSight PS4500

  • Катушки для хранения шнура и кабеля для тяжелых условий эксплуатации — 200–425 футов
  • Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощной нагрузки.
  • Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности на линейную нагрузку. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который больше, чем ток нейтрали в трехфазной системе. Кроме того, двигатели не являются полностью линейными, а это означает, что, несмотря на теорию, двигатели, работающие от трех фаз, имеют тенденцию работать более плавно, чем двигатели, работающие от двух фаз. Генераторы на Ниагарском водопаде установлены в 189 г.5 были самыми большими генераторами в мире в то время и представляли собой двухфазные машины. Настоящее двухфазное распределение электроэнергии по существу устарело. Системы специального назначения могут использовать для управления двухфазную систему. Двухфазная мощность может быть получена из трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
  • Моноциклическая мощность — название асимметричной модифицированной двухфазной энергосистемы, использовавшейся General Electric около 189 г.7 (поддерживаемый Чарльзом Протеусом Стейнмецем и Элиу Томсоном; как сообщается, это использование было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для осветительной нагрузки, и с малой (обычно ¼ линейного напряжения) обмоткой, вырабатывающей напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать дополнительную обмотку этого «провода питания» для обеспечения пускового момента для асинхронных двигателей, а основная обмотка обеспечивает питание для осветительных нагрузок. После истечения срока действия патентов Вестингауза на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и он длился недостаточно долго, чтобы можно было разработать удовлетворительный учет энергии.
  • Построены и испытаны системы высокого порядка фаз для передачи электроэнергии. Такие линии электропередачи используют 6 или 12 фаз и методы проектирования, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи с высоким порядком фаз могут обеспечивать передачу большей мощности по данной линии передачи в полосе отвода без затрат на преобразователь постоянного тока высокого напряжения на каждом конце линии.



Многофазная система представляет собой средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника под напряжением, по которым текут переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Многофазные системы особенно полезны для передачи мощности на электродвигатели. Наиболее распространенным примером является трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы



На заре коммерческой электроэнергетики в некоторых установках для двигателей использовались двухфазные четырехпроводные системы. Их главное преимущество заключалось в том, что конфигурация обмотки была такой же, как и у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными системами. Двухфазное питание с 90 градусов между фазами может быть получено из трехфазной системы с использованием трансформатора, подключенного Скоттом.

Многофазная система должна обеспечивать определенное направление чередования фаз, чтобы напряжения зеркального отображения не учитывались при определении порядка фаз. Трехпроводная система с двумя фазными проводами, расположенными на 180 градусов друг от друга, по-прежнему является однофазной. Такие системы иногда называют расщепленными фазами.



Многофазная мощность особенно полезна в двигателях переменного тока, таких как асинхронные двигатели, где она генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя поворачивается на 360 ° в физическом пространстве; двигатели с большим количеством пар полюсов требуют больше циклов подачи питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее. Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, требующими обслуживания щетками и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в конструкции, самозапускающиеся и маловибрирующие.

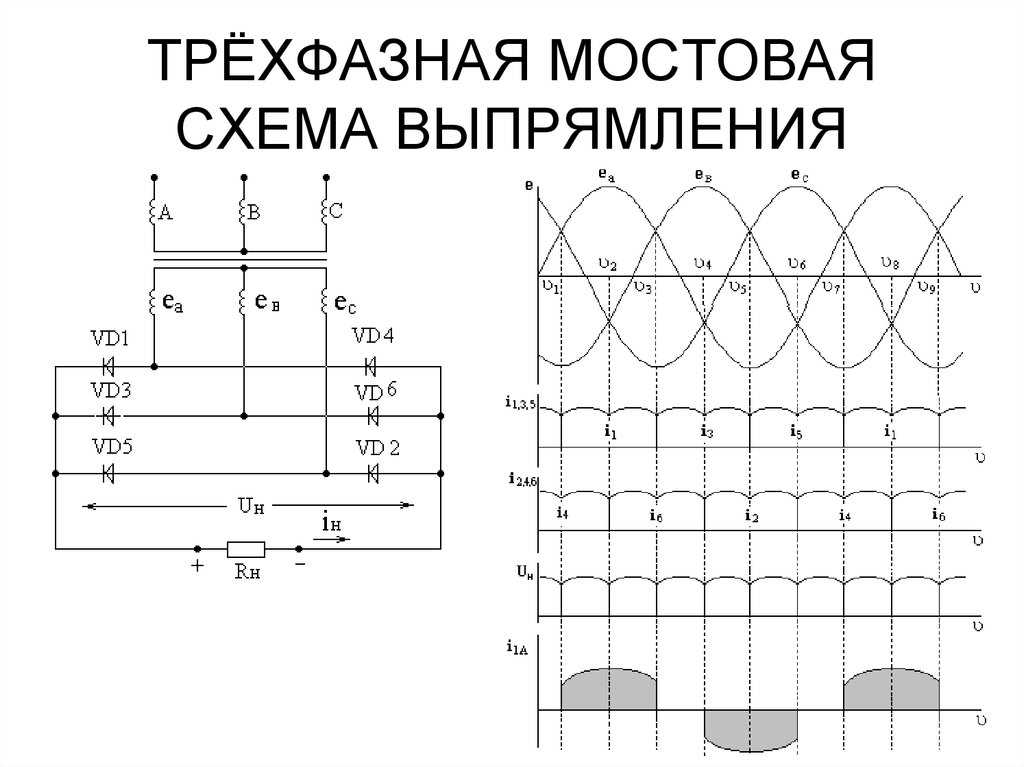

Количество фаз больше трех. Обычная практика для выпрямительных установок и преобразователей HVDC состоит в том, чтобы обеспечить шесть фаз с шагом 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток. Были построены экспериментальные линии передачи высокого фазового порядка с числом фаз до 12. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности при той же ширине коридора линии электропередачи.



Жилые дома и предприятия малого бизнеса обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального хозяйства. Индивидуальные клиенты распределяются между тремя фазами для балансировки нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания. Смещение фаз фазных напряжений к нейтрали составляет 120 градусов; напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше, чем между проводом под напряжением и нейтралью. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке жилые многоквартирные дома могут иметь распределение 120 вольт (фаза-нейтраль) и 208 вольт (фаза-линия). Крупные однофазные приборы, такие как духовки или варочные панели, предназначенные для двухфазной системы на 240 В, обычно используемые в односемейных домах, могут плохо работать при подключении к напряжению 208 В; отопительные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели будут работать некорректно при на 13% меньшем приложенном напряжении.
