Устранение ошибки в подключении трехфазного счетчика электрической энергии. Схемы подключения счетчиков электроэнергии с трансформаторами тока

Подключение испытательной коробки: видео, схема, фото

При установке приборов учета трехфазным потребителям, часто их подключают через трансформаторы тока (ТТ). Данная схема позволяет удешевить и повысить надежность электроснабжения. Дело в том, что приборы учета прямого включения не делают более 100 Ампер. Это связано с физическими размерами проводников — чем больше ток, тем больше сечение для его прохождения нужно. Эти ограничения снимает использование ТТ. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока.

Назначение

При подключении счетчика к ТТ используют специальное приспособление КИП — коробка испытательная переходная клеммная или как ее еще называют, ИКК (на фото ниже).

Внешний вид клеммной колодки, контакты специально сгруппированы и установлены перемычки. Использование колодки позволяет безопасно отключать и снимать электросчетчик на проверку или замену. Помимо этого с помощью ИКК можно подключить приборы для снятия замеров не нарушая схему.

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета .

С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости снять электросчетчик, перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.

ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Надеемся что данная статья была информативная и теперь вы знаете, как произвести подключение испытательной коробки к счетчику. По всем вопросам обращайтесь на форуме или же в комментариях под записью!

Наверняка вы не знаете:

samelectrik.ru

Ошибка в подключении трехфазного счетчика с трансформаторами тока

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хотел бы рассказать Вам об ошибке при подключении трехфазного электросчетчика, которую я буквально на днях устранил на одной из высоковольтных подстанций.

Ошибка довольно распространенная, поэтому я и решил написать о ней отдельную статью. В общем дело было так.

Отдел учета и планирования энергоресурсов на нашем предприятии передал замечание, что на одном из фидеров имеется недоучет.

Приведу данные об электроустановке.

Распределительное устройство типа КРУ, т.е. комплектное. Напряжение электроустановки 10 (кВ).

С ячейки №11 (см. схему) с помощью силового кабеля ААШВ (3х120) запитан силовой масляный трансформатор мощностью 1000 (кВА).

Как видите, на выкатном элементе (каретке) установлен высоковольтный масляный выключатель ВМПЭ-10 номинальным током 630 (А) с электромагнитным приводом ПЭВ-14.

Кстати, привод ПЭВ-14 достаточно надежный и легко-эксплуатируемый по сравнению с теми же ВИЕЮ-30, ПЭВ-2 или ПС-10. Правда привод ПЭ-11 все равно в моем рейтинге занимает самое первое место.

Трехфазный счетчик ПСЧ-4ТМ.05М.01 установлен на двери релейного отсека КРУ-10 (кВ). Там же установлены амперметр и светодиодная лампа «Блинкер не поднят», символизирующая о срабатывании предупредительной или аварийной сигнализации на данном фидере.

Счетчик ПСЧ-4ТМ.05М.01 подключен через трансформатор напряжения НТМИ-10 (про НТМИ-10 более подробно читайте здесь), установленный на сборных шинах КРУ (ячейка №15), и два трансформатора тока ТПЛ-10 с коэффициентом 150/5, установленных в кабельном отсеке КРУ, соответственно, в фазах А и С (схема неполной звезды).

Надеюсь, что Вы помните цветовую маркировку шин и проводов в трехфазной сети!? Легко-запоминающаяся аббревиатура «ЖЗК»: желтый цвет — фаза А, зеленый цвет — фаза В, красный цвет — фаза С.

Такую схему подключения я уже подробно рассматривал в одной из своих статей (вот ссылочка). Здесь же речь пойдет несколько о другом.

Итак, перейдем непосредственно к нашей проблеме недоучета.

В первую очередь я решил снять векторную диаграмму, причем не с помощью, недавно приобретенного, вольтамперфазометра ПАРМА ВАФ-А(М), а непосредственно через программу «Конфигуратор».

Актуальную версию программы «Конфигуратор» и прочие драйверы можно скачать с официального сайта Нижегородского научно-производственного объединения имени М.В.Фрунзе (nzif.ru), в зависимости от комплектации Вашего ПК или ноутбука.

Вот изначальный вид векторной диаграммы.

По ней отчетливо видно, что вектор тока фазы А (желтого цвета) находится явно не на своем месте (значительно опережает вектор напряжения фазы А), т.е. он как-бы перевернут на 180°, что и подтверждается отрицательной активной мощностью «-13,79 (Вт)» (выделил красной окружностью). Вектор тока фазы В тоже опережает вектор напряжения фазы В, но это по причине тока в фазе А, т.к. фаза В здесь мнимая (схема неполной звезды).

Вектор полной мощности находится в нижнем IV квадранте: активная мощность имеет положительный характер Р=21,58 (Вт), а реактивная — отрицательный Q=-27,82 (ВАР). Это означает то, что реактивная энергия на этом фидере как-бы генерируется. Так быть не должно, ведь это обычный трансформаторный фидер и никаких компенсирующих устройств на этой отходящей линии нет.

Старшему мастеру оперативного персонала я подал заявку на вывод фидера в ремонт, потому что в любом случае нужен доступ к трансформаторам тока. Оперативный персонал, согласно задания наряда-допуска, подготовил рабочее место: отключил масляный выключатель, выкатил каретку, включил заземляющие ножи на кабель 10 (кВ), а также выполнил все остальные необходимые технические мероприятия. Более подробно и наглядно о технических мероприятиях я рассказывал в статье про вывод в ремонт масляного выключателя, правда в распределительном устройстве КСО, а не КРУ, но суть одинаковая.

После этого оперативный персонал произвел первичный допуск нашей бригады на подготовленное рабочее место по наряду-допуску.

И вот только после всех описанных выше обязательных организационных и технических мероприятий мы приступили к поиску неисправности в цепях подключения электросчетчика.

Напомню, что схема соединения трансформаторов тока — неполная звезда. Вот схема токовых цепей подключения счетчика. Также в цепях учета установлен амперметр (РА) и преобразователь тока для устройства телемеханики.

Сначала мы с коллегами решили прозвонить вторичные цепи от трансформаторов тока до самого первого клеммника в релейном отсеке.

Вторичная коммутация трансформатора тока фазы А выполнена проводами черного цвета.

Напомню, что у трансформатора ТПЛ-10 имеются две вторичные обмотки. Одна используется для цепей учета (сюда могут также подключаться амперметры, ваттметры, фазометры, различные преобразователи тока и мощности для систем телемеханики, и т.п.), а другая обмотка — применяется исключительно для цепей релейной защиты. Нас интересует только первая обмотка (мы называем ее измерительной), которая обозначается, как 1И1 и 1И2.

Вторичная коммутация трансформатора тока фазы С выполнена проводами синего цвета.

Для этого отключаем провода от обмоток трансформаторов тока и с клеммника, и прозваниваем жилы в следующем порядке:

• А421 (И1 на ТТ фазы А) - А421 (на клеммнике)
• O421 (И2 на ТТ фазы А) - О421 (на клеммнике)
• С421 (И1 на ТТ фазы С) - С421 (на клеммнике)
• O421 (И2 на ТТ фазы С) - О421 (на клеммнике)

На клемнике провода О421 от разных ТТ соединяются между собой с помощью перемычки и далее на испытательную коробку (КИП) идет уже общий нулевой провод О421, а также два фазных провода А421 и С421.

Заземление вторичных цепей трансформаторов тока — это обязательное условие и должно выполняться в одной точке (ПУЭ, п.3.4.23).

Точка заземления может быть, как непосредственно у трансформаторов тока, т.е. в кабельном отсеке КРУ, так и на ближайшем клеммнике, т.е. в релейном отсеке, как в нашем случае.

Прозвонка показала, что маркировка и схема подключения вторичных цепей трансформаторов тока правильная.

Теперь осталось проверить маркировку первичных выводов трансформаторов тока (Л1-Л2) по отношению к источнику питания и друг другу.

Питание на трансформаторы тока подходит снизу (с нижних разъемов выкатного элемента), поэтому там и должен быть расположен вывод Л1. Отходящий силовой кабель подключается сверху на вывод Л2.

На фазе С трансформатор тока установлен в прямом направлении (Л1-Л2).

Маркировка первичной обмотки (Л1-Л2) находится с правой стороны и из-за силового кабеля трудно было подлезть к трансформатору тока на фазе А, поэтому пришлось воспользоваться зеркалом.

Не удивительно, когда обнаружилось, что на фазе А трансформатор тока установлен наоборот по отношению к фазе С, ну и соответственно, к источнику питания.

Т.е. на фазе С трансформатор тока установлен в прямом направлении (Л1-Л2), а на фазе А — в обратном (Л2-Л1). Хотя внешне кажется, что они абсолютно одинаковые: первичные выводы изогнуты в одну сторону, вторичные выводы расположены с одной и той же стороны.

Ладно, с этим разобрались.

Тогда дело остается за малым — это изменить направление тока во вторичной обмотке фазы А, т.е. А421 подключить на клемму 1И2, а О421 — на клемму 1И1, т.е. поменять местами провода.

Готово.

После этого, на всякий случай, я решил измерить следующие параметры обоих трансформаторов тока.

1. Омическое сопротивление вторичных цепей ТТ (измерительная обмотка и обмотка для релейной защиты).

• Rизм.А = 0,37 (Ом)
• Rизм.С = 0,36 (Ом)
• Rрел.А = 0,38 (Ом)
• Rрел.С = 0,38 (Ом)

2. Сопротивление изоляции вторичных цепей ТТ

• Rизол.изм. = 100 (МОм)
• Rизол.рел. = 200 (МОм)

3. Вольтамперная характеристика (ВАХ) трансформаторов тока

Снял ВАХ у измерительных обмоток (1И1-1И2) каждой фазы. Для этого, естественно, что нужно отключить заземление вторичных обмоток.

У обмоток для релейной защиты (2И1-2И2) ВАХ снимать не стал, т.к. эти работы будут производиться отдельно, согласно имеющегося у нас графика ППР.

4. Коэффициент трансформаторов тока

С помощью устройства РЕТОМ-21 навел на первичную сторону ТТ ток величиной 120 (А), а с помощью амперметра измерил ток во вторичной обмотке и он составил 4 (А) — это значит, что коэффициент трансформации равен 30.

5. Заключение

Сделал заключение, что трансформаторы тока со вторичными цепями исправны и фидер можно вводить в работу. Подал заявку мастеру оперативной службы на сборку силовой схемы.

После включения силового трансформатора в работу под небольшую нагрузку, аналогично, с помощью программы «Конфигуратор» снял векторную диаграмму — она получилась правильная и «красивая», как и должна была быть изначально.

Общий вектор полной мощности теперь располагается в нужном первом квадранте. Токи фаз также на своих местах с нормальными углами сдвига.

На этом все, спасибо за внимание. Будьте внимательны при установке трансформаторов тока и не допускайте подобных ошибок — соблюдайте полярность вторичных выводов по отношению к первичным.

Дополнение. Рекомендую почитать мою статью о поиске неисправности в цепях учета (пропала фаза В цепей напряжения у счетчика ПСЧ-4ТМ.05М).

P.S. Кстати, могу более подробно рассказать в отдельных своих статьях о проверке трансформаторов тока со схемами, графиками, анализом и т.п. Кому интересно — дайте знать в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Учет электроэнергии с трансформаторами тока

Схему подключения трехфазного счетчика рассмотрим на примере учет электрической энергии, осуществляемый на воздушных высоковольтных линиях электропередач. Приведенная на фотографии ВЛ имеет линейное напряжение Uав, Uвс, Uса, равное 330 кВ, а фазное относительно земли 330/√3. Вполне понятно, что прямое подключение таких цепей на счетчик электрической энергии выполнять нельзя. Необходимо использовать промежуточные понижающие измерительные трансформаторы напряжения. Кроме того, придется учесть нагрузки, передаваемые по таким линиям.

Увеличение стоимости энергетических ресурсов привело сегодня к необходимости вести точный учет потребления электроэнергии. Наладить его позволяет специализированная автоматизированная система. Она обеспечивает сбор показаний о расходе электроэнергии, их систематизацию, оперативный анализ, формирование отчетов и хранение. Отчеты автоматически направляются в энергетическую компанию, которая производит сбыт электроэнергии. На основе анализа текущего потребления могут выполняться определенные.

Электротехническое изделие в соответствии со своим назначением потребляет (вырабатывает) активную энергию, расходуемую на совершение полезной работы. При постоянстве напряжения, тока и коэффициента мощности количество потребленной (выработанной) энергии определяется соотношением Wp = UItcos φ = Pt. где P=UIcos φ — активная мощность изделия; t — продолжительность работы. Единицей энергии в СИ служит джоуль (Дж). В практике еще находит применение внесистемная единица измерения Ватт х час.

Приборы учета электрической энергии – это разнообразные электрические счетчики, позволяющие определять расход потребленной энергии, как на производстве, так и в быту. Первые приборы для учета электрической энергии появились в конце 19 века, когда удалось превратить электричество в продукт потребительского спроса. Стандартизация счетчиков развивалась параллельно совершенствованию систем освещения. В настоящее время существует множество устройств по подсчету расхода электроэнергии, которые классифицируют по виду измеряемых параметров.

В статье приведены практические рекомендации по созданию систем технического учета электроэнергии на предприятии с использованием современных электронных счетчиков. Проблема покупки электронного счетчика учета электроэнергии подобна импульсному сигналу с большой скважностью: основной массы людей она не касается, а для работников энергослужб – задача со многими неизвестными. Для новых точек учета ситуация облегчается тем, что в проекте на организацию расчетного учета.

Счетчики для расчетов за потребляемую электроэнергию между энергоснабжающей организацией и потребителями следует устанавливать на границе раздела сети по балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей организацией и потребителем. Число счетчиков на объекте должно быть минимальным и обосновано принятой схемой электроснабжения объекта и действующими тарифами на электроэнергию для данного потребителя.

С помощью электросчетчиков осуществляется учет израсходованной электрической энергии. Электросчетчики бывают индукционные и электронные. Измерительный механизм индукционного однофазного счетчика электрической энергии (электроизмерительный прибор индукционной системы) состоит из двух электромагнитов, расположенных под углом 90° друг к другу, в магнитном поле которых находится легкий алюминиевый диск.

При включении электрического счетчика в высоковольтную сеть подбирают два трансформатора тока и два трансформатора напряжения. Токовые катушки счетчика подключают во вторичные цепи измерительных трансформаторов тока. Катушки напряжения включают на вторичное напряжение измерительного трансформатора напряжения.

При отключении нагрузки диск счетчика иногда продолжает вращаться, то есть наблюдается самоход. Почему диск вращается? Дело в том, что для компенсации момента трения в счетчике предусматривают специальные компенсирующие устройства. Например, на пути рабочего магнитного потока устанавливают либо специальную пластинку, либо короткозамкнутый виток, либо ставят компенсационный винт. При этом рабочий поток.

Персонал должен знать: устройство, принцип действия и схемы включения счётчиков и измерительных трансформаторов. В случае если схема или условия работы вызывают сомнения, члены бригады до начала работы должны получить разъяснение лица, подписавшего задание на производство работ. При выполнении работ следует.

Повышенная нагрузка измерительных трансформаторов, превышающая допустимую для данною класса точности, вносит дополнительную отрицательную погрешность (недоучет) при измерении потребления электроэнергии. Для опытного определения нагрузки измеряют одновременно токи и напряжения во вторичных цепях.

Нагрузочная характеристика счетчика зависит от тока нагрузки. Диск счетчика начинает вращаться при нагрузке 0,5—1%. Однако в области нагрузок до 5% счетчик работает неустойчиво. В диапазоне 5—10% счетчик работает с положительной погрешностью, объясняемой й перекомненсацией (компенсационный момент превышает момент трения). При дальнейшем увеличении нагрузки до 20% погрешность.

Статьи и схемы

Полезное для электрика

Учет Электроэнергии с Трансформаторами Тока

Учет электроэнергии – дело очень ответственное, так как недостаток внимания к нему может привести к штрафным санкциям и значительным финансовым потерям, а наиболее важным и ответственным компонентом системы учета является электросчетчик. Поэтому выбор электросчетчика является ключевой задачей при организации учета электроэнергии. Для начала определимся, какой электросчетчик установить – индукционный (с диском) или электронный. Современные электронные счетчики при незначительно большей цене обладают большей точностью, большим сроком поверки, имеют дополнительные опции по сравнению с индукционным. Поэтому в большинстве случаев лучше использовать электронный счетчик, а индукционный ставить только если для Вас цена – важный фактор.

Статьи цикла «Учет электроэнергии»:

Определимся с количеством фаз. Тут все логично, для трехфазных сетей – трехфазные счетчики, для однофазных – однофазные. Существуют современные трехфазные электронные счетчики, которые разрешено подключать на одну фазу, но так как они дороже однофазных, этот метод применяется только для случая, когда трехфазный счетчик есть в наличии и его не надо покупать или в дальнейшем планируется перейти на с 220 В на 380 В.

Обратный случай – электромонтаж однофазного счетчика для трехфазного учета возможен лишь для технического учета и только для нагрузки равномерно распределенной по всем трем фазам. В этом случае счетчик подключается только на одну фазу и его показания умножаются на три. Технический учет – это когда измеренное потребление электроэнергии не нужно для финансово-денежных расчетов, а используется лишь для получения ориентировочной информации о энергопотреблении.

Выясним, нужен ли Вам счетчик прямого включения или нужно использовать трансформаторы тока. Счетчики прямого включения можно использовать для токов до 75-100 А. При больших токах нужно ставить трансформаторы тока и подключать счетчики к ним.

Если необходимо учитывать электроэнергию с напряжением выше 380 В (это когда к Вашему объекту – предприятию или частному дому – подходит высоковольтная линия и установлен трансформатор), то придется использовать трансформаторы напряжения. Они снизят измеряемое напряжение до 100 В. В этом случае нужно будет использовать счетчики, рассчитанные на подключение к трансформаторам напряжения (то есть рассчитанные на 100 В). Также в этом случае обязательны трансформаторы тока .

Какой класс точности счетчика необходим? Для большинства объектов подходит класс точности 2, 0, для крупных предприятий с мощностью трансформаторов от 10 МВА нужен класс точности 1, 0. Иногда в классе точности имеется буква «S», например 0, 5S, это означает, что данный прибор имеет повышенную точность при небольших токах по сравнению с классом точности 0, 5. При обсуждении с электроснабжающей организацией технических условий на присоединения устанавливается необходимость учета реактивной энергии. Сейчас выпускаются электросчетчики, которые одновременно учитывают и активную, и реактивную энергию, причем цена у таких приборов не очень высока по сравнению со счетчиками только активной энергии.

Источник: elektroas.ru Январь 14, 2013 – 07:54

Учет электроэнергии. Основы

Этот материал подготовлен специалистами компании «ЭлектроАС».Нужен электромонтаж или электроизмерения? Звоните нам!

Что такое учет электроэнергии и зачем он нужен? Электроэнергия – это товар, а значит за него приходится платить, то есть без строгого учета здесь не обойтись. Основной прибор для учета электроэнергии – электросчетчик, раньше как правило, индукционного типа, сейчас все чаще электронный. Так как электроэнергия – это ток умноженный на напряжение и на время, то любой счетчик должен выполнять эти арифметические действия.

Статьи цикла «Учет электроэнергии»:

В индукционном счетчике (самый распространенный – его легко опознать по вращающемуся диску) магнитное поле токовой обмотки взаимодействует с магнитным полем обмотки напряжения, а результат накапливается на механическом устройстве.

В электронном счетчике есть датчик тока и датчик напряжения, результат обрабатывается микропроцессором и записывается в память счетчика. Наличие микропроцессора и памяти в электронном счетчике позволяет на его базе осуществить дополнительные функции, такие как архив показаний, учет потерь электроэнергии, измерение показателей качества электроэнергии, выдача данных на компьютер и др.

В быту используются однофазные электросчетчики, в промышленности – трехфазные, принципиальной разницы в них нет, просто у трехфазных счетчиков три датчика тока и три датчика напряжения. Для учета небольших (до 75-100 ампер) токов и напряжений (до 380 В) используются электросчетчики прямого включения. То есть токовые клеммы электросчетчика включаются непосредственно в измеряемую линию. Хотя клеммы электросчетчика и не рассчитаны на провода большого сечения, некоторые умудряются подточить толстый провод и все же впихнуть его. Это категорически запрещено! Если пропустить через счетчик ток больше номинального он попросту сгорит и может вызвать пожар.

Для учета больших токов токовые клеммы счетчика включаются через трансформаторы тока. Это устройство, которое пропорционально снижает ток в измерительной обмотке (куда подключается счетчик) в зависимости от тока в линии (измеряемый ток). Трансформатор тока характеризуется коэффициентом трансформации, который записывается, например так: 50/5. Цифра «50» в обозначении это номинальный ток в первичной обмотке, то есть в измеряемой линии, а цифра «5» — номинальный ток во вторичной (измерительной) обмотке, куда и подключается счетчик. Это значит, что когда ток в линии 50 А, ток на счетчике будет 5 А. И, следовательно, при токе в линии 10 А ток в счетчике будет 1 А.

Выпускаются разные трансформаторы тока на разные токи, например 50/5; 75/5; 100/5; 200/5 и т. д. Легко заметить, что вторичная обмотка унифицирована на ток 5 А, это позволяет использовать одинаковые счетчики для измерения разных токов, меняя лишь трансформаторы тока.

Для измерения в высоковольтных электроустановках используются трансформаторы напряжения, их вторичная обмотка рассчитана, как правило на 100 В. Первичная обмотка трансформаторов напряжения выполняется на 6 кВ, 10 кВ, 35 кВ, 110 кВ и др. В этом случае используются специальные электросчетчики, рассчитанные на 100 вольт. Для учета электроэнергии с большим током и большого напряжения одновременно используют и трансформаторы тока, и трансформаторы напряжения.

Каждый электросчетчик имеет свой класс точности, он указан на корпусе прибора. В метрологии определение класса точности довольно пространно и сложно, но если объяснять грубо, то счетчик с классом точности 2,5 при полной нагрузке дает погрешность не более 2,5%, а с классом точности 0,5 – не более 0,5%. То есть чем меньше цифра, тем точнее (и дороже!) прибор. Свои классы точности есть и у трансформаторов тока и трансформаторов напряжения. Выбор электросчетчика – задача не очень хитрая, но к ней требуется подходить со всей серьёзностью вопроса.

Статьи цикла «Учет электроэнергии»:

1. Основы .
2. Выбор счетчика .



Читайте также:

Учет электроэнергии – дело очень ответственное, так как недостаток внимания к нему может привести к штрафным санкциям и значительным финансовым потерям, а наиболее важным и ответственным компонентом системы учета является.

Девятнадцатый век принёс множество величайших изобретений и открытий в области электричества и электроснабжения. Как говорил английский математик и философ Альфред Норд Вайтхэд, главным открытием века было изобретение метода изобретений. Вырабатывать.

Сколько радости приносит свой первый собственный дом! Когда все строительные работы завершены и вы с благоговением смотрите на свое детище, полагая что осталась лишь небольшая малость – это подключить электричество.

Начало статьи: Электромонтаж стабилизатора напряжения Поставщики электроэнергии не справляются с возрастающими нагрузками и поставляют потребителям некачественную продукцию. На основании Гражданского Кодекса, статья 542, электроснабжающие организации обязаны поставлять качественную электроэнергию в соответствии.

Электричество одно из величайших достижений человечества. Прирученный электрон доставляет в наши дома и квартиры свет и тепло, связывает нас с внешним миром посредством сети интернет и с помощью телефонной связи.

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Оставить Комментарий

Последние Статьи

В числе погибших трое малолетних детей. Пожар случился 16-го июля в пос. Дунайке дачного кооператива «Железнодорожник». В третьем часу ночи загорелись деревянные постройки – дом и баня. Поскольку дачный участок расположен на отшибе поселка, возгорание заметили не сразу. Именно это обстоятельство и способствовало развитию трагедии. По приезду спасателей рухнула кровля дома, а сами строения пылали […]

Летательный аппарат сможет самостоятельно выявлять свыше 95% причин неисправностей на воздушных линиях электропередач, благодаря наличию лазерного и магнитного сканеров, видеокамеры, ультразвука и тепловизора. Квадрокоптер под названием «Канатоходец» с перечисленной инновационной начинкой продемонстрировали в Екатеринбурге на специализированной выставке «Иннопром-2017». Устройство подготавливают для выполнения широкого спектра задач по локальному ремонту ЛЭП. Робот заменит действия энергетиков, которые приходится […]

Специалисты «МРСК Урала» отслеживают подростков экстремалов по фотографиям на опорах ВЛ, выложенным в соцсетях. Недавно таким способом был выявлен активный юный руфер из Каменска-Уральского. В Инстаграм, Вконтакте и Ютубе школьник удивлял пользователей своими селфи и видеороликами, сделанными на большой высоте под электрическими проводами. Сотрудники энергетической компании выясняют контакты родителей и педагогов, чтобы обязать взрослых провести […]

На подстанции «Заводская» 220 кВ в правобережной части Красноярска полным ходом проходят электромонтажные работы по замене опорно-стержневых изоляторов. Фарфоровые элементы с высокими диэлектрическими характеристиками используются в электроустановках для крепления составляющих частей. При своевременной замене изоляторов минимизируется вероятность аварийных ситуаций на ПС. В общей сложности на «Заводской» предстоит установить 36 аналогичных изоляторов, а также 8 вводов […]

Современное оборудование крайне простое в использовании, потому как, вычисление и фиксирование измерений происходит в автоматическом режиме. При этом, выбирая хороший датчик температуры, необходимо учесть ряд важных вопросов: будет ли удобным, получать результаты измерений в виде сигнала (и самостоятельно переводить его в температуру). или же необходимо снимать показания в градусах; какой диапазон температур для измерения […]

Существующие на сегодня смарт-окна за счет альтернативного источника энергии экономят до 40% расходов на обогрев/кондиционирование и освещение помещений. Но для работы интеллектуальных стекол требуется дополнительное электропитание. В связи с чем, устанавливать такие окна в зданиях относительно сложно. В Принстонском университете разработали уникальное решение для интеллектуальных окон – автономное питание на базе инновационной технологии солнечных модулей. […]

Источники: http://electricalschool.info/main/uchet/, http://energo-art.ru/TransformatoriToka/uchet-elektroenergii-s-transformatorami-toka, http://elektroas.ru/uchet-elektroenergii-osnovy

electricremont.ru

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:Счетчики непосредственного включения (прямого включения) - подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения - подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения - подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения - сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

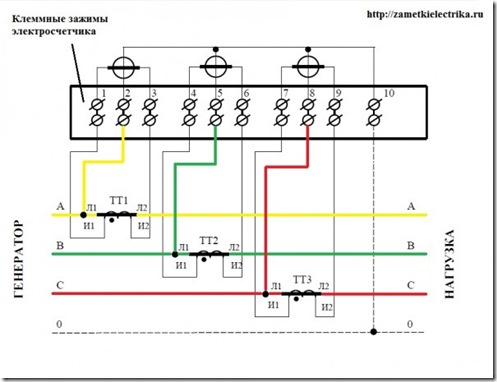

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





profsector.com

Счетчик трансформаторного включения - Всё о электрике в доме

Подключение счетчика через трансформаторы тока

Трансформаторы тока (далее ТТ) — это устройства, предназначенные для преобразования (снижения) тока до значений, при которых возможна нормальная работа приборов учета.

Проще говоря, они используются в щитах учета для измерения расхода электроэнергии потребителей большой мощности, когда непосредственное или прямое включение счетчика недопустимо из-за высоких токов в измеряемой цепи, способных привести к сгоранию токовой катушки и выводу прибора учета из строя.

Конструктивно эти устройства представляют собой магнитопровод с двумя обмотками: первичной и вторичной. Первичная (W1) подключается последовательно к измеряемой силовой цепи, к вторичная (W2) — к токовой катушке прибора учета.

Первичная обмотка выполняется с большим сечением и меньшим количеством витков чем вторичная, часто выполняется в виде проходной шины. Снижение тока (собственно, коэффициент трансформации) — это отношение тока W1 к W2 (100/5, 200/5, 300/5, 500/5 и т. д.).

Помимо преобразования измеряемого тока до допустимых для измерения значений, ввиду отсутствия связи W1 с W2 в ТТ происходит разделение измерительных и первичных цепей.

Схемы подключения счетчика через трансформаторы тока

Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной — И1 и И2.

Схемы полукосвенного подключения трехфазных электросчетчиков (с применением только ТТ) могут быть выполнены в разных вариантах:

Семипроводная. Это устаревшая и наименее предпочтительная в плане электробезопасности схема ввиду наличия связи токовых и измерительных цепей — токовые цепи электросчетчика находятся под напряжением.

Десятипроводная схема. Более предпочтительная и рекомендуемая для использования в настоящее время. Отсутствие гальванической связи токовых цепей прибора учета и цепей напряжения делает подключение счетчика более безопасным.

Схема подключения электросчетчика через испытательную колодку .Согласно требований ПУЭ п. 1.5.23 должна применяться при включении образцового счетчика через ТТ. Наличие испытательной коробки позволяет осуществлять шунтирование, отключение токовых цепей, подключение прибора учета без отключения нагрузки, пофазное снятие напряжение с измеряемых цепей.

Подключение выполняется на основе десятипроводной схемы, ее отличие от последней состоит в наличии специального испытательного переходного блока между электросчетчиком и ТТ.

С соединением ТТ в “звезду”. Одни выводы вторичных обмоток ТТ соединяются в одной точке, образуя соединение «звезда», другие — с токовыми катушками счетчика, также соединяемые по схеме «звезда».

Недостаток такого способа подключения учета — большая сложность коммутации и проверки правильности сборки схемы.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Схема подключения трехфазного счетчика через трансформаторы тока

1. Принцип работы измерительных трансформаторов
2. Коэффициент трансформации электросчетчика
3. Установка счетчика с трансформаторами тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков. поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока. применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Установка счетчика с трансформаторами тока

Как работают электрические счетчики и трансформаторы тока?

Электрические счетчики предназначены для учета израсходованной электроэнергии. Устройство и принцип их работы рассмотрим на примере однофазного счетчика типа СО-2М (рис. 1).

Рисунок 2. Схема включения однофазного счетчика.

В пластмассовом корпусе расположен стальной сердечник 1, снабженный обмоткой напряжения. Она выполнена из большого числа витков провода малого диаметра и включается в цепь параллельно. Токовая обмотка 4 намотана на сердечник 5 и состоит из малого числа витков провода большого диаметра. Эта обмотка включается в цепь последовательно и рассчитана на номинальный ток 5 А.

Между сердечниками имеется воздушный зазор, в котором может свободно вращаться алюминиевый диск 3, закрепленный на оси 2. Для регулировки счетчика служит установленный на стальной скобе постоянный магнит 7. Выводы обмоток подключаются к четырем клеммам 6 счетчика, которые закрываются крышкой и пломбируются.

При включении счетчика по его обмоткам текут токи, создающие магнитный поток в воздушном зазоре.

Этот поток пересекает алюминиевый диск и индуктирует в нем вихревые токи. Взаимодействие токов в диске с магнитным потоком в обмотках вызывает появление механической силы, приводящей диск во вращение. Диск связан зубчатой передачей со счетным механизмом счетчика, дающим показания в кВт·ч.

Рисунок 1. Устройство и принцип работы однофазного счетчика типа СО-2М.

В схеме включения однофазного счетчика (рис. 2 а) фазный провод подключается к первой клемме Г (фазный зажим), а нулевой провод — к третьей клемме Г. Провода, отходящие к электроприемникам, подключаются ко второй и четвертой клеммам, обозначенным буквой Н(нагрузка).

Для измерения расхода электроэнергии в трехфазных электроустановках можно воспользоваться тремя однофазными счетчиками, включенными в каждую фазу по схеме, приведенной на рис. 2 б. При этом расход энергии определяется как сумма показаний трех счетчиков.

Значительно удобнее, однако, пользоваться трехфазными счетчиками, которые представляют собой три однофазных счетчика, собранных в одном корпусе и имеющих общий счетный механизм. В схеме включения трехфазного трехэлементного счетчика типа СА 4 (рис. 2 в) три фазы подаются на зажимы Г, трехфазная нагрузка подключается на зажимы Н, а на зажимы 0 подается нулевой провод.

Схемы включения всегда приводятся на обратной стороне крышки счетчика любого типа, закрывающей контакты.

Трансформатор тока

Рисунок 3. Трансформатор тока типа ТК-20.

Токовая обмотка счетчика для установки в квартире рассчитана на номинальный ток 5 А, но в современных жилых домах имеются большие многокомнатные квартиры, которые потребляют значительно большую силу тока, а на предприятиях и в учреждениях токовая нагрузка может доходить до нескольких сотен ампер. Ясно, что в цепь с такими токами счетчики непосредственно включать нельзя. Для понижения переменного электрического тока большой силы до значения, удобного для измерения стандартными измерительными приборами, предназначен трансформатор тока, или измерительный трансформатор.

Трансформатор тока типа ТК-20 (рис. 3) имеет стальной сердечник 2 с обмотками. Первичная обмотка 3 с выводами Л1 иЛ2 выполнена из провода большого сечения, рассчитанного на ток, который необходим для нормальной работы электроустановки. Вторичная обмотка 4 и выводы И1 и И2 вторичной обмотки подключены к клеммнику 1. Она имеет такое количество витков, чтобы при номинальном токе первичной обмотки в ней индуктировался ток 5 А.

Трансформаторы тока выпускаются с разными коэффициентами трансформации: 10/5, 15/5, 20/5 А и выше применяются в зависимости от величины рабочего тока потребителя.

В схеме включения однофазного счетчика совместно с трансформатором тока первичная обмотка трансформатора Л1-Л2 включена последовательно в линейный провод с большим током, а токовая обмотка счетчика подключена ко вторичной обмотке трансформатора тока (выводы И1 — И2). Как и в обычной схеме, обмотка напряжения должна быть подключена к фазному и нулевому проводу. С этой целью на схеме между выводами Л1 и И1 сделана перемычка, а третий зажим счетчика соединен с нулевым проводом.

В случае если счетчик работает с трансформатором тока, для определения действительного расхода электроэнергии необходимо расход, показанный счетчиком, умножить на коэффициент трансформации измерительного трансформатора.

Источники: http://l220.ru/?id=elmeter-tt, http://electric-220.ru/news/skhema_podkljuchenija_trekhfaznogo_schetchika_cherez_transformatory_toka/2016-08-20-1041, http://fazaa.ru/proizvodstvo/elektricheskie-schetchiki-i-transformator-toka-princip-raboty.html

electricremont.ru

О счетчиках просто | ЭЛЕКТРОлаборатория

Доброе время суток, дорогие читатели!

Давненько я ничего не писал. Тому есть причина. Делаю ремонт.

Хотел было снять несколько роликов о монтаже проводки в квартире, но понял что это не совсем интересно.

Поэтому сегодня статья о счетчиках электрической энергии.

Пафосный и занудный вариант ее я выбросил и решил писать, как будто рассказываю рядовому гражданину, например Вам, который ничего о счетчиках е знает.

Когда-то у меня в перечне работ лаборатории был вид работ : проверка и наладка цепей учета. Даже методика была. А в электрических сетях служба по контролю за учетом электроэнергии вообще входила в состав лаборатории, по крайней мере у нас в Рязани…

Впрочем, начнем.

Итак, счетчики бывают однофазные и трехфазные. Первые в основном применяются в частном секторе (дома, квартиры, гаражи), вторые везде.

По типу подключения счетчики делятся на:

счетчики прямого включения

на рисунке изображено подключение однофазного счетчика.

счетчики включаемые через трансформаторы тока. Про трансформаторы тока статья уже на сайте. Читайте с удовольствием.



на рисунке изображено подключение трехфазного счетчика через трансформаторы тока.

Чем обуславливается выбор типа подключения? Ожидаемым током нагрузки.

Обычно счетчики прямого включения рассчитаны не более чем на 100 А. Обращайте внимание на максимальный допустимый ток счетчика в паспорте или на самом счетчике, т.к. бывают счетчики на 6 А, которые применяют либо для подключения через трансформаторы тока, либо там где нагрузка мала.

Чем обусловлен выпуск счетчиков на разный максимальный возможный ток? Минимизацией погрешности измерений.  Предпочтительнее всего когда нагрузка счетчика не превышает 2/3 максимального возможного тока.

Почему бы не выпускать счетчики подключаемые только через трансформаторы тока? Потому что трансформаторы тока так же вносят ошибку в результат измерений.

Поэтому энергоснабжающие организации выбрали золотую середину: стараются убрать трансформаторы тока с коэффициентом трансформации менее 100/5, предписывая установку счетчиков прямого включения в этом случае.

Какие часто возникают вопросы по однофазным счетчикам?

Благодаря тому, что межповерочный интервал счетчика электрической энергии составляет 16 лет (уточнить его можно  в паспорте на счетчик) о нем благополучно забыли. Но счетчик это измерительный прибор, который необходимо поверять через определенный промежуток времени, чтобы удостовериться , что он все еще правильно учитывает электроэнергию. С недавних пор об этом вспомнили и пошли гражданам предписания о необходимости поверить прибор учета, а то и заменить.

Чем обосновано требование замены счетчика? Ранее класс точности счетчика должен был быть не хуже 2,5, теперь требования ужесточились, и требуются счетчики с классом точности не хуже 2,0.

Отмечу, что чем меньше число обозначающее класс точности, тем точнее измерение.

В процессе своей деятельности я сталкивался со счетчиками класс точности которых 0,2.

Кроме самого счетчика имеется куча требований к антуражу:

— Высота установки счетчика 0,8 – 1,7 м от пола до клемной колодки.

— Провода для подключения должны быть сечением не менее 2,5 мм2 если они из меди и не менее 4 мм2  если они из алюминия. И желательно чтобы жила была не многопроволочной.

— Перед счетчиком должно быть коммутирующее устройство – автоматический выключатель или выключатель нагрузки – это сейчас, а ранее применялись пакетные выключатели. Лучше если оно будет двухполюсным. Т.е. при отключении коммутирующего устройства обрывается не только фаза,но и ноль.

Для чего это нужно? Для безопасного обслуживания прибора учета.

— После счетчика обычно ставятся автоматические выключатели.

Советую замену счетчика отдать на откуп энергоснабжающей организации.

Почему? Дело в том что эта услуга не так дорога, зато работа будет выполнена настоящими профессионалами, которые потом еще счетчик и опломбируют. Если же Вы сами счетчик поменяете или установите, с Вас все равно возьмут те же деньги за проверку правильности подключения и последующую опломбировку.

Схема подключения счетчика всегда приводится в паспорте на счетчик и часто дублируется на обратной стороне крышки клемной колодки:

На рисунке обратная сторона крышки однофазного счетчика.

Гораздо больше вопросов по трехфазным счетчикам.

Трехфазные счетчики бывают на 380 В и на 100 В. Вторые применяются для установки приборов учета на стороне 6 – 10кВ с питанием их от трансформаторов напряжения.

Читайте статью о трансформаторах напряжения на сайте с удовольствием.

Кроме того есть масса особенностей при включении счетчика через трансформаторы тока. Кстати, схемы их подключения так же приводятся в паспорте на счетчик.

На рисунке простейшая схема включения счетчика через трансформаторы тока.

Следует учитывать обязательно направление протекания тока через трансформаторы тока. Если один из трансформаторов перевернуть (Л1 и Л2 поменять местами), а И1 и И2 оставить подключенными по прежнему, то показания счетчика будут неверны.

Аналогично будет и если И1 и И2 одного из трансформаторов тока поменять местами.

Так же  нельзя напряженческие проводники и токовые от разных фаз подключать на одну группу контактов счетчика. ( например, контакты 1, 2, 3 предназначены для подключения фазы “А” и если на клеммах 1 и 3 подключены токовые цепи фазы “А”, то на клемму 2 сажать проводник с напряжением фазы “В” нельзя)

Для правильности измерений электронными счетчиками так же важна правильность чередования фаз. Правильность чередования фаз у современных счетчиков можно легко определить используя специальное программное обеспечение или прибор “ВАФ”.

Это не касается электромагнитных счетчиков.

Еще Вы можете столкнуться со счетчиком для измерения только реактивной энергии. Их легко определить по типу. В нем обязательно будет буква “Р”, а на клеммнике не будет клеммы для подключения нуля.

Современные электронные счетчики измеряют и активную и реактивную мощность и еще много чего.

А на возникшие у Вас вопросы по поводу учета электроэнергии я обязательно отвечу.

На сем прощаюсь и желаю успехов!

elektrolaboratoriy.ru

Схема подключения трехфазного счетчика СТЭ-561 через трансформаторы тока

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я хочу рассказать Вам про схему подключения трехфазного счетчика СТЭ-561 через три трансформатора тока.

У меня выдалась возможность собрать щит учета на базе щита с монтажной панелью (ЩМП), а вернее даже два таких щита.

Это не первая публикация на сайте про схемы подключения трехфазных счетчиков электроэнергии через трансформаторы тока, поэтому прошу ознакомиться с предыдущими:

Итак, имеется в наличие трехфазный счетчик СТЭ-561/П5-1-4М-К4 от Московского завода электроизмерительных приборов (МЗЭП), три трансформатора тока ТТИ-А от IEK с коэффициентом трансформации 150/5 и классом точности 0,5, медные нулевая шина N и шина заземления РЕ, а также шинные изоляторы SM-35 типа «бочонок» (для шины N).

Внешний вид счетчика СТЭ-561/П5-1-4М-К4.

Расшифруем его обозначение:

• СТЭ-561 — трехфазный счетчик активной энергии серии 561
• П — прямое включение по напряжению 3х220/380 (В)
• 5 — трансформаторное включение по току (номинальный вторичный ток трансформаторов тока 5А)
• 1 — однотарифный (читайте статью о том, выгоден ли двухтарифный учет электроэнергии или нет)
• 4 — для четырехпроводной сети 3х220/380 (В)
• К4 — исполнение корпуса

Основные технические характеристики счетчика СТЭ-561/П5-1-4М в корпусе К4:

• класс точности 1,0 (ознакомьтесь о том, какой класс точности должен быть у приборов учета)
• передаточное число 800 (имп./кВт·час)
• стартовый (начальный) ток 10 (мА)
• электромеханическое отсчетное устройство (барабан) с защитой от обратного хода и магнитным экраном
• температура эксплуатации от -40°С до +60°С
• межповерочный интервал (МПИ) 10 лет
• срок службы 30 лет
• степень защиты IP51
• масса 950 (г)

Хотелось бы отметить, что в комплекте к счетчику дополнительно идет планка с «ушком», с помощью которой можно отрегулировать установочные размеры счетчика по высоте: от минимального 191 (мм) до максимального 218 (мм).

Это очень удобно, например, при замене того же трехфазного индукционного счетчика САЗУ-И670М не придется сверлить новые крепежные отверстия, т.е. получается идеальная взаимозаменяемость.

Установка счетчика и трансформаторов тока

Несколько слов о щите ЩМП.

Навесной щит имеет степень защиты корпуса IP54 (читайте о расшифровке всех степеней IP). На его двери имеется уплотнитель из вспененного полиуретана.

Из недостатков хотел бы отметить малый градус открывания двери — всего 105°, что не очень удобно при монтаже. К тому же у данного щита отсутствует окошечко для снятия показаний, что не соответствует ПУЭ, п.1.5.30.

Но эти шкафы закупил потребитель (заказчик) самостоятельно, поэтому пришлось их и установить.

Итак, для удобства работы снимаем монтажную панель со щита, и размечаем на ней установочные размеры для счетчика и трех трансформаторов тока.

Напомню, что согласно ПУЭ, п.1.5.31, счетчик должен крепиться, либо на винты, либо на саморезы, для удобной его замены прямо с лицевой стороны щита.

Крепим счетчик с помощью трех винтов, предварительно нарезав резьбу в отверстиях панели.

После этого устанавливаем трансформаторы тока в прямом направлении, т.е. чтобы силовой вывод Л1 был сверху, а Л2 — снизу.

Напомню, что вывод Л1 является началом первичной обмотки, а вывод Л2 — концом первичной обмотки.

В качестве первичной обмотки выступает проходная шина. Подробнее об этом Вы можете узнать из статьи про конструкцию и устройство трансформаторов тока. От подключения первичной обмотки трансформатора тока и будет зависеть соответствие полярности вторичных выводов И1 и И2.

Вообще, маркировка вторичных обмоток трансформаторов тока осуществляется по следующему принципу. При прохождении первичного тока ТТ от начала Л1 к концу Л2 за начало вторичной обмотки И1 принимается тот ее вывод, из которого ток вытекает в цепь нагрузки. Соответственно, второй вывод вторичной обмотки принимается за конец обмотки И2.

Обозначение, как первичных (Л1-Л2), так и вторичных (И1-И2) выводов указаны на корпусе трансформаторов тока.

У трансформаторов тока ТТИ-А от IEK есть такая особенность. Если трансформаторы тока установлены выводом Л1 вверх, то заводской номер будет при этом вверх ногами.

Не очень удобно сделано, ведь чаще всего трансформаторы мы устанавливаем именно выводом Л1 вверх. При списывании или сверке номеров потом приходится «ломать» голову.

Вот нашел недавний пример с установкой таких же трансформаторов тока ТТИ-А на одной из наших подстанций.

Затем монтажную панель, с закрепленными на ней счетчиком и тремя трансформаторами тока, устанавливаем обратно в щит.

Как я говорил в начале статьи, мне необходимо было собрать два щита учета.

А теперь перейдем к их подключению.

Схема подключения СТЭ-561 и нюансы, которые при этом могут возникнуть

Согласно ПУЭ, п.3.4.4, для цепей напряжения необходимо использовать медный провод сечением 1,5 кв.мм, а для токовых цепей — 2,5 кв.мм. Но я сделаю коммутацию вторичных цепей одним сечением на 2,5 кв.мм.

Для подключения я воспользуюсь медным проводом ПВ-1 (по новому ГОСТу 53768-2010 он теперь называется ПуВ) сечением 2,5 кв.мм.

Учет будет технический, поэтому потребитель (заказчик) проигнорировал требование ПУЭ, п.1.5.23, про необходимость установки переходной испытательной коробки (КИП).

Да и в принципе, это не так критично, т.к. произвести замену счетчика без отключения (снятия) напряжения в данном щите все равно не получится.

Счетчик СТЭ-561 я буду подключать по схеме, изображенной на его корпусе.

Вот схема, взятая из паспорта и руководства по эксплуатации.

Здесь я хотел бы отметить два нюанса, которые постоянно возникают при приемке в эксплуатацию приборов учета.

1. Заземление вторичных цепей трансформаторов тока

Согласно ПУЭ, п. 3.4.23, требуется обязательно заземлять вторичные цепи трансформаторов тока.

С этим все понятно и я всегда раньше заземлял вторичную цепь при подключении любых типов счетчиков (см. ссылки на предыдущие статьи), пока однажды не столкнулся с противоположным мнением инспектора энергосбыта. Он утверждал, что подключать счетчик необходимо именно по той схеме, которая изображена в его паспорте, а там, как правило, у счетчиков с трансформаторным подключением по току никогда не отображают заземление.

Так нужно заземлять вторичную цепь трансформаторов тока или нет?!

Инспектор не в какую не принимал в эксплуатацию мои приборы учета с заземленной вторичной обмоткой, потому что схема отличалась от паспортной, а про ПУЭ он и слышать не хотел. Для него была важнее схема из паспорта, нежели безопасность обслуживающего персонала!

В итоге пришлось отказаться от заземления вторичных цепей, хотя я себе отчетливо представляю к чему это может привести, например, в случае обрыва токовой цепи или в случае пробоя первичного напряжения сети на вторичную обмотку ТТ.

О решении этой проблемы я скорее всего напишу отдельный пост, но только после того как мне придет официальный ответ на мой запрос с Ростехнадзора.

Если кто уже сталкивался с подобной ситуацией, то прошу поделиться в комментариях, о том как решилась проблема!

2. Куда подключать нулевой проводник N?!

Согласно паспортной схемы, вводной нулевой проводник N сначала необходимо подключать на клемму счетчика (10), а с клеммы (11) уже подключать его на нулевую шину N.

Скажите пожалуйста, как мне в счетчик подключить жилу вводного нуля N сечением 50 кв.мм?! Отвечу — только одним способом. Вводной ноль N необходимо подключить на нулевую шину N, а уже с нее до счетчика проложить отдельный нулевой проводник и с гораздо меньшим сечением. Так я и сделаю, а самое главное, что это не будет считаться ошибкой.

Итак, с нюансами разобрались, а теперь давайте перейдем непосредственно к подключению счетчика и трансформаторов тока.

Разобьем для себя трансформаторы тока по фазам: слева направо — А, В и С.

От трансформатора тока фазы А:

• с вывода (И1) прокладываем проводник до клеммы счетчика (1)
• с вывода (И2) прокладываем проводник до клеммы счетчика (3)
• с шины со стороны (Л1) прокладываем проводник до клеммы (2)

Зачищаем провода необходимой длины, вставляем под зажим счетчика и поочередно затягиваем винты. Кстати, для снятия изоляции пользуюсь клещами Книпекс — очень мне нравятся.

От трансформатора тока фазы В:

• с вывода (И1) прокладываем проводник до клеммы счетчика (4)
• с вывода (И2) прокладываем проводник до клеммы счетчика (6)
• с шины со стороны (Л1) прокладываем проводник до клеммы (5)

От трансформатора тока фазы С:

• с вывода (И1) прокладываем проводник до клеммы счетчика (7)
• с вывода (И2) прокладываем проводник до клеммы счетчика (9)
• с шины со стороны (Л1) прокладываем проводник до клеммы (8)

С нулевой шины N на клемму (10) счетчика прокладываем нулевой проводник N (на фотографии синего цвета).

Без разницы, куда именно подключать ноль, т.к. клемма (10) и клемма (11) в счетчике объединены.

На вторичные выводы трансформаторов тока я одел защитные крышки для опломбировки, а жгут вторичных проводов аккуратно стянул стяжками-хомутами.

Тонкий маркер закончился, поэтому маркировку проводов вторичных цепей я выполнил с помощью бумажных бирочек.

После этого собрал аналогичным образом второй щит учета.

Осталось установить щиты на объекте, и подключить вводные и отходящие силовые кабели. Фазы вводного кабеля подключаем к выводам (Л1) соответствующих трансформаторов тока, вводной ноль N — на нулевую шину N, а вводной РЕ проводник — на шину РЕ. Фазы отходящего кабеля подключаем к выводам (Л2) соответствующих трансформаторов тока, ноль N — на нулевую шину N и РЕ проводник — на шину РЕ.

На фотографиях выше в щитах еще не установлены шины РЕ, т.к. их я устанавливал уже на месте монтажа. К шине РЕ также подключается РЕ проводник с корпуса щита (заземление щита).

После включения счетчика под напряжение я проверил чередование фаз с помощью указателя TKF-12. Прибор показал прямое чередование, а значит можно включать нагрузку. Далее я проверил работу индикатора нагрузки (передаточного числа), изменение показаний счетчика, светодиодные индикаторы контроля фаз «L1, L2, L3» и светодиод ошибочного включения (индикатор «Ошибка подключения» гореть не должен). Все работает исправно — без нареканий.

Более подробнее о сборке схемы смотрите в моем видео:

P.S. Это все, что я хотел рассказать Вам об установке и схеме подключения трехфазного счетчика СТЭ-561/П5-1-4М через три трансформатора тока. Будут вопросы — спрашивайте.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

---

•
  Динистор обозначение на схеме
•
  Распашные ворота своими руками чертежи схемы
•
  Электрика в квартире своими руками схемы 1фаза
•
  Электрика в квартире своими руками схемы 1фаза
•
  Схемы обжимки витой пары
•
  Схемы выпрямления переменного тока
•
  Схемы обжимки витой пары
•
  Нагревательный элемент на схеме
•
  Какие схемы системы отопления бывают в частном доме
•
  Схемы выпрямления переменного тока
•
  Сделать дачный туалет своими руками чертежи и схемы
