Заземление – что это простыми словами и для чего нужно, как работает

Тело человека – хороший проводник электрического тока. Самыми высокими показателями электропроводности обладают мышцы и подкожная-жировая клетчатка, то есть как раз те места, которые первыми контактируют с внешним источником тока, будь то оголенный провод или неисправный электроприбор.

Ток проникает в тело через поры и каналы потовых желез, поэтому очевидно, что сухая кожа отличается более высоким сопротивлением, чем влажная. Так, при контакте с напряжением 220 В значение силы тока, воздействующей на мокрый кожный покров, составляет порядка 220 мА. При такой электротравме смерть наступает мгновенно, учитывая, что опасным для организма считается показатель уже в 15мА, а смертельном опасным – 100 мА.

Это доказывает необходимость разработки мер, которые предотвращают случайное поражение электрическим током во всех областях человеческой деятельности, как на производстве, так и в быту. Одна из таких мер – установка заземляющих устройств (ЗУ).

Что такое заземление

Если говорить простыми словами, это защитная система, которая предотвращает от ударов током при прикосновении к металлическим частям оборудования, находящегося под напряжением. Вся конструкция состоит из следующих частей:

Металлический контур
Заземляющая шина
Разводка проводов заземления

Контур представляет собой 4-6 штырей (электродов), забитых в грунт и соединенных между собой металлическими полосами. Необходимая глубина заземляющего устройства – 2,5-3 метра, то есть ниже уровня промерзания почвы. Это требуется для того, чтобы даже зимой контур получал доступ к влаге, проводящей ток.

Вверху одного вертикального электрода располагается «контактная зона» (чаще всего в виде болта с резьбой), от которой берет начало медная шина, ведущая в специальную планку в распределительном щитке.

От главной заземляющей шины, в свою очередь, расходятся медные жилы к розеткам потребителей. Эти провода, по сути, отвечают за подключение заземления – к примеру, в современных домах разводка от щитка выполняется трехжильным кабелем, где одна из жил – желто-зеленого цвета – отведена «под землю».

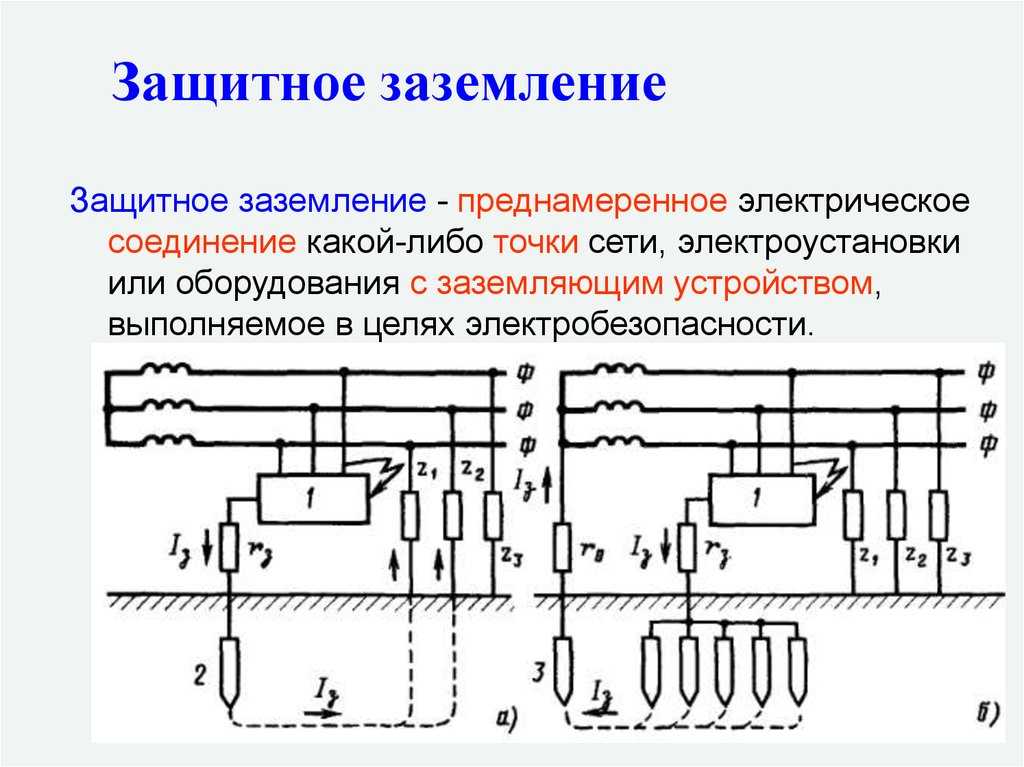

Рис 1. Устройство заземления. а) – заземление в линию; б) – контур заземления

Требования к заземлению

Обеспечение безопасности потребителя при работе с электрическими приборами – приоритетная задача производителей и эксплуатантов электроустановок, поэтому в этой сфере действует ряд норм и правил. Отметим основные:

Заземлять нужно все, что имеет металлический корпус: котлы, станки, насосы, инструменты, оборудование;
Штыри и соединения контура должны отличаться антикоррозионностью и износостойкостью, что обеспечивается правильным выбором материала и диаметра – например, для этих целей нередко используется нержавеющая сталь с поперечным сечением не менее 90 кв. мм;
Заземлители должны всегда находиться во влажной почве – для этого нужно учесть географические, климатические и геологические особенности региона и выбрать правильную глубину размещения металлических электродов.

Почему человека бьет током

Смоделируем ситуацию:

В бытовом электрическом приборе, установленном без заземления (к примеру, в стиральной машине), нарушилась целостность проводки. Причины могут быть любые – естественный износ, механические повреждения, вредительство насекомых или грызунов.
В результате на корпусе агрегата скапливается электрический разряд.
Человек прикасается к устройству и получает удар током.

Важно понимать, что ток при этом движется по замкнутой цепи, где тело человека выступает как одно из звеньев. Если бы мы, скажем, летали по воздуху, то электрические травмы были бы нам практически не страшны – посмотрите на птиц за окном: они спокойно сидят на высоковольтных проводах, не догадываясь о смертельной опасности.

Однако мы, в отличие от птиц, ходим по земле, которая, в свою очередь, считается идеальной точкой с нулевым потенциалом. Получается, что тело человека выступает как проводник, по которому электрический ток от неисправного электроприбора или оголенного провода устремляется к земле, чтобы уравнять количество заряженных частиц в этих двух точках, как того требуют законы природы.

Как работает заземление

Ток движется по пути наименьшего сопротивления. Этот простой принцип лежит в основе работы заземления: наш кожный покров обладает более высоким сопротивлением, чем металлический провод, поэтому при касании поверхности под напряжением ток сразу уходит в землю, не причиняя человеку вреда. Это главное, что нужно понимать о работе ЗУ.

Есть и еще один фактор, который обеспечивает работу заземления – бесконечно обширное «сечение» грунта. Обратимся к физике: ток, уходя во влажную почву, запускает цепную реакцию ионов, которые передают энергию все дальше и дальше, практически до бесконечности. Чем больше электрически заряженных частиц (ионов) участвует в процессе, тем быстрее передается энергия, рассеивается ток и, следовательно, тем эффективнее работает заземление. Добавим, что здесь немаловажную роль играет и достаточный диаметр металлических электродов, входящих в контур заземляющего устройства.

Заземление и зануление – в чем отличие

Кроме установки ЗУ, существует еще один способ, защищающий человека от удара током от неисправных электроустановок. Это зануление (другое название: заземление на ноль). Его суть в том, что при возникновении неисправности возникает короткое замыкание, что приводит к отключению автомата-предохранителя. Технически это реализовано так: корпус электроустановки соединяется с нейтралью источника питания, то есть с заземленной точкой трансформатора.

Простыми словами, разница между занулением и заземлением в том, что в первом случае питающая цепь отключается из-за превышения токовой уставки автомата, а во втором – опасный ток отправляется в грунт и «растекается» в его влажной среде.

В многоквартирных высотках заземлять электроприборы технически сложно, поэтому здесь чаще всего используется зануление (наряду с УЗО). В частных домах, наоборот, удобнее всего сделать систему заземления.

Для чего применяются УЗО и дифавтоматы

Эксплуатация заземляющих устройств невозможна без дополнительных приборов. К главным из них нужно отнести устройство защитного отключения (УЗО) и дифференциальные автоматы. Несмотря на внешнюю схожесть, они используются для разных задач:

УЗО отключается в момент появления в сети так называемого тока утечки, который может привести, с одной стороны, к возгоранию (при повреждении электропроводки изоляция начинает сильно греться), а с другой – к удару током, если человек дотронется до неисправного оборудования. УЗО всегда работает «в связке» с обычным автоматом.
Дифференциальный автомат соединяет в себе функции устройства защитного отключения и автомата, то есть он защищает систему электропроводки от перегрузок и коротких замыканий, а человека – от электрических травм.

Таким образом, заземление представляет собой металлический провод, уходящий в почву и предназначенный для «утекания» тока в землю при возникновении неисправности в системе электроснабжения.

Понятие о заземлении и заземляющих устройствах

Заземление – это намеренное соединение элементов электроустановки с заземляющим устройством.
Заземляющее устройство состоит из заземлителя (проводящей части или совокупности соединённых между собой проводящих частей, находящихся в электрическом контакте с землёй непосредственно или через промежуточную проводящую среду) и заземляющего проводника, соединяющего заземляемую часть (точку) с заземлителем.

Есть два вида заземлителей — естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединённые с землёй.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединённых друг с другом стальными полосами или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество искусственных заземлителей.

Заземлитель может быть простым металлическим стержнем (чаще всего стальным, реже медным) или сложным комплексом элементов специальной формы.

Качество заземления определяется значением сопротивления заземляющего устройства, которое должно быть значительно меньше сопротивления фазных проводников и которое можно снизить, увеличивая площадь заземлителей или проводимость среды — используя множество стержней, повышая содержание солей в земле и т. д. Электрическое сопротивление заземляющего устройства определяется требованиями ПУЭ («Правила устройства электроустановок»).
В первую очередь условия работы устройства заземления определяются удельным сопротивлением земли, а также электрическими параметрами защитных и заземляющих проводников. Сопротивление земли необходимо тщательно учитывать в каждом отдельном случае, так как разница на тех или иных участках может составлять до 100 тысяч раз.
В зависимости от целевого назначения, заземляющие устройства бывают рабочие, защитные и грозозащитные.
Защитные устройства необходимы для защиты людей от поражающего действия электротока при непредвиденном замыкании фазы на нетоковедущие части электрической установки.
Рабочие устройства предназначены для обеспечения необходимого режима функционирования электроустановки в любых условиях — как в нормальных, так и чрезвычайных.
Грозозащитные заземляющие устройства необходимы для заземления тросовых и стержневых громоотводов. Их задача – отвод тока молнии в землю.
Заземляющие устройства электроустановок во многих случаях могут выполнять одновременно несколько функций – к примеру, быть и рабочим и защитным.
При сдаче в эксплуатацию заземляющего устройства монтажная организация должна предоставить всю необходимую документацию в соответствии с нормами и правилами. Основным документом является паспорт заземляющего устройства – документ, который содержит всю информацию о параметрах заземляющего устройства (ЗУ) и в который впоследствии будут заноситься все изменения.
Такие изменения часто касаются результатов обслуживания, когда осуществляется проверка ЗУ.
Результаты осмотра ЗУ и возможного ремонта заносятся в паспорт заземляющего устройства. Также часто необходимо проведение проверки технического состояния устройства с осуществлением замеров сопротивления. По результатам такого обследования составляется протокол заземляющего устройства.

Измерение сопротивления контура заземления проводится нашей электроизмериельной лабораторией.

Подробные консультации и стоимость услуг Вы можете получить , связавшись с нами:

тел/факс: (8212)21-30-20

Что такое заземление и может ли оно помочь улучшить ваше здоровье?

Мы включаем продукты, которые мы считаем полезными для наших читателей. Если вы покупаете по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Healthline показывает вам только бренды и продукты, которые мы поддерживаем.

Наша команда тщательно изучает и оценивает рекомендации, которые мы делаем на нашем сайте. Чтобы установить, что производители продукта соблюдали стандарты безопасности и эффективности, мы:

Оцените ингредиенты и состав: Могут ли они причинить вред?
Проверьте все утверждения о пользе для здоровья: Соответствуют ли они существующим научным данным?
Оцените бренд: Работает ли он добросовестно и соответствует ли он лучшим отраслевым практикам?

Мы проводим исследования, чтобы вы могли найти надежные продукты для вашего здоровья и хорошего самочувствия.

Узнайте больше о нашем процессе проверки.

Заземление, также называемое заземлением, представляет собой терапевтическую технику, которая включает в себя выполнение действий, которые «заземляют» или электрически восстанавливают связь с землей.

Эта практика основана на науке о заземлении и физике заземления, чтобы объяснить, как электрические заряды земли могут оказывать положительное влияние на ваше тело. Этот тип заземляющей терапии не совсем совпадает с техникой, используемой в лечении психических заболеваний.

В этой статье мы рассмотрим научные основы энергии заземления, риски и преимущества использования методов заземления, а также способы выполнения заземления.

В настоящее время тема заземления недостаточно изучена, и научных исследований о ее преимуществах очень мало. Тем не менее, самые последние научные исследования изучали заземление при воспалении, сердечно-сосудистых заболеваниях, повреждении мышц, хронической боли и настроении.

Основная теория одного обзорного исследования заключается в том, что заземление влияет на живую матрицу, которая является центральным связующим звеном между живыми клетками.

Электрическая проводимость существует в матрице, которая действует как защита иммунной системы, подобно антиоксидантам. Они считают, что с помощью заземления можно восстановить естественную защиту организма. Дальнейшие исследования расширяют эту идею.

В небольшом исследовании заземления и здоровья сердца 10 здоровых участников заземлялись с помощью пластырей на ладонях рук и подошвах ног.

Были проведены измерения крови до и после заземления, чтобы определить любые изменения текучести эритроцитов, которые играют роль в здоровье сердца. Результаты показали значительно меньшее слипание эритроцитов после заземления, что свидетельствует о пользе для здоровья сердечно-сосудистой системы.

В другом более крупном исследовании изучалась роль заземления в посттренировочном повреждении мышц. Исследователи использовали как заземляющие пластыри, так и коврики и измеряли уровень креатинкиназы, количество лейкоцитов и уровень боли до и после заземления.

Анализ крови показал, что заземление уменьшило повреждение мышц и боль у участников. Это говорит о том, что заземление может влиять на способности к исцелению.

Это исследование подтверждается недавним исследованием заземления для уменьшения боли и улучшения настроения. Шестнадцать массажистов чередовали периоды заземления и отсутствия заземления.

До терапии заземлением физический и эмоциональный стресс и боль были обычными побочными эффектами их физически тяжелой работы. После терапии заземлением у участников уменьшились боль, стресс, депрессия и усталость.

Большинство исследований по заземлению небольшие и в некоторой степени полагаются на субъективные измерения, такие как самооценка чувств, настроение или даже самолечение.

Некоторые исследования также полагаются на маркеры крови, например те, которые выявляют воспаление, но объем и нехватка этих исследований предполагают, что необходимы дополнительные исследования.

Существует множество типов заземления. Все они сосредоточены на воссоединении себя с землей. Это может быть сделано посредством прямого или косвенного контакта с землей.

Ходьба босиком

Вы когда-нибудь были на улице теплым летним днем и чувствовали желание побегать босиком по траве? Один из самых простых способов приземлиться на землю — ходить босиком.

Находясь на траве, песке или даже в грязи, соприкосновение кожи с естественной землей может дать вам энергию заземления.

Лежа на земле

Вы можете усилить контакт кожи с землей, лежа на земле. Вы можете делать это на траве в парке или на песке на пляже.

Если вы собираетесь заземлиться таким образом, обязательно примите соответствующие меры предосторожности и никогда не ложитесь туда, где вы можете пораниться.

Погружение в воду

По мнению сторонников заземления, воду можно использовать для заземления точно так же, как для заземления используется физическая земля.

Они предлагают просто побродить по чистому озеру или поплавать в океане, чтобы заземлиться. Как всегда, будьте осторожны при плавании, особенно в мутной или глубокой воде.

Использование заземляющего оборудования

Когда выход на улицу для самостоятельного заземления невозможен, существуют альтернативы. Один из методов заземления включает подключение металлического стержня к земле снаружи, а затем подключение стержня к телу с помощью провода.

Если вам неудобно использовать металлический стержень для заземления, есть другое заземляющее оборудование. Это оборудование представляет собой эффективный способ включить терапию заземления в вашу повседневную жизнь и включает в себя:

Заземляющие коврики
Заземляющие листы или покрывала
Заземляющие носки
Заземляющие ленты и пластыри

Заземляющие коврики, простыни, одеяла, носки и ленты можно найти в Интернете.

Не так много исследований о пользе заземления. Тем не менее, люди сообщают об улучшении таких состояний, как:

Хроническая усталость. В ходе исследования массажистов многие сообщили о снижении уровня усталости после четырех недель лечения заземляющими ковриками.
Хроническая боль. Исследование заземления для восстановления после физических упражнений показало, что у тех, кто использовал заземляющие пластыри, отмечался более низкий уровень боли.
Тревога и депрессия. В одном небольшом исследовании было показано, что даже 1 час заземляющей терапии может значительно улучшить настроение.
Нарушения сна. Массажисты также отметили улучшение продолжительности сна и уменьшение нарушений сна с помощью терапии заземления.
Сердечно-сосудистые заболевания. Результаты одного лечебного исследования показали, что длительная самостоятельная заземляющая терапия помогла снизить уровень артериального давления у участников с гипертонией.

Как упоминалось выше, многие из этих исследований являются небольшими и требуют дальнейшего изучения. Тем не менее, некоторые специалисты в области здравоохранения считают, что польза от заземления может заключаться просто в ощущении того, что вы воссоединились с природой. В любом случае вреда мало.

Многие методы заземления, выполняемые на природе, такие как ходьба по траве или плавание на пляже, относительно безопасны.

Такие состояния, как хроническая усталость, боль и тревога, могут быть вызваны медицинскими причинами, которые необходимо устранить. Всегда сначала посещайте своего врача по поводу таких состояний, прежде чем полагаться на терапию заземления в качестве первой линии лечения.

как практиковать заземление
Заземление может выполняться как на открытом воздухе, так и в помещении, в зависимости от выбранного вами метода.
На открытом воздухе. Когда вы находитесь на улице, вы можете легко заземлиться, позволив ступням, ладоням рук или всему телу коснуться земли. Прогуляйтесь по траве, поваляйтесь на песке или поплавайте в море. Все это простые способы естественного воссоединения.
В помещении. Когда вы находитесь внутри, заземление требует немного больше усилий и, в большинстве случаев, оборудования. Используйте заземляющую простыню или носки во время сна. Используйте заземляющий коврик в кресле домашнего офиса. Считалось, что это оборудование поможет вам заземлиться в течение дня.

Заземление или заземление — это терапевтическая техника, направленная на перенастройку вашей электрической энергии путем воссоединения с землей. Существует мало исследований заземления, но в небольших исследованиях сообщалось о его пользе при воспалении, боли, улучшении настроения и многом другом.

Заземление может быть выполнено внутри или снаружи, с заземляющим оборудованием или без него. Независимо от того, как вы решите выполнить заземление, всегда следите за тем, что вас окружает снаружи, и безопасно используйте заземляющее оборудование, чтобы снизить риски.
