Любая действующая система энергоснабжения должна гарантировать высокий уровень безопасности при работе с подключённым к ней оборудованием. Для чего в её составе предусматривается специальная конструкция (она называется заземляющим устройством или ЗУ). Благодаря этому, высокий потенциал в аварийной ситуации снижается до безопасного уровня. В отсутствии условий получения эффекта от заземлителя допускается применение защитного зануления, которое может рассматриваться как заземление на ноль.

Содержание

Понятие зануления

Схема подсоединения потребителя к типовой трёхфазной сети

Согласно ПУЭ оно рассматривается как преднамеренное соединение металлического корпуса электроприбора с нейтралью питающей сети для предупреждения поражения человека опасным напряжением. Чтобы лучше понять, что это такое зануление – сначала нужно разобраться со схемой подсоединения потребителя к типовой трёхфазной сети или подключения 380 вольт (фото справа). Из неё следует, что каждая фаза подключается к нагрузке через защитное устройство (автомат А1 или предохранитель).

Принцип действия такой схемы состоит в следующем:

• При замыкании фазы «В» на корпус К1 электроустановки (из-за износа изоляции, например) за счёт соединения с рабочим нулём PEN ток Iкз короткого замыкания в цепи возрастает.
• В результате срабатывает автомат А1, отключающий эту фазу от нагрузки.

Таким образом, идея зануления с помощью провода ЗП1 состоит в том, чтобы превратить попадание одной фазы на корпус электроприбора в простейшее короткое замыкание на шину PEN или N.

Чем отличается заземление от зануления

Для того чтобы понять, чем же отличается заземление от зануления – потребуется вспомнить, что представляет собой первое из сравниваемых понятий. Известно, что

защита заземлением – это преднамеренное соединение корпуса оборудования, которое вследствие пробоя изоляции может оказаться под высоким напряжением, с простой металлической конструкцией, погруженной в землю (фото слева).

Такое сооружение называется заземляющим контуром (ЗК), наличие которого на любом объекте обеспечивает высокий уровень необходимой защиты.

При рассмотрении, в чем разница заземления и зануления необходимо учитывать следующие их особенности:

• Для того чтобы заземлить от нуля корпус оборудования потребуется специальный контур, в то время как для обустройства зануляющей цепи в нём нет необходимости.
• В системе заземления предусматривается отдельный провод, соединяющий защищаемую конструкцию с ЗУ (при этом проводник зануления пробрасывается из той же точки, но только до входной шины).
• При замыкании через ноль безопасность обеспечивается отключением данной фазы от питающей сети, тогда как при заземлении опасное напряжение снижается до минимального уровня.

В многоквартирных домах условия для обустройства надёжной «земли», как правило, отсутствуют. Именно поэтому в городских квартирах зануление – единственно возможный вариант защиты от опасного потенциала (наряду с нередко используемым УЗО).

Обратите внимание: Все эти способы защиты обеспечивают гарантированное отключение питающей цепи от нагрузки или снижения потенциала на ней.

Разница между заземлением и занулением проявляется в том, что в первом случае отключение питающей цепи происходит за счет стекания опасного тока в землю, а во втором – в результате превышения токовой уставки в автомате. В УЗО, по определению, защита срабатывает из-за появления утечек через тело человека, прикоснувшегося к корпусу неисправного оборудования.

Схема заземления и зануления

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

В чем разница зануления и заземления

Администрация2022-02-01T09:58:51+03:00

Статьи
заземление, зануление
0 Комментариев

Электробезопасность – главное условие, которое необходимо соблюдать при эксплуатации любых электроустановок, в частности бытовых электроприборов. Изоляция проводов обеспечивает электрическому току пути протекания исключительно в заданных направлениях, однако, в результате ее нарушения на металлическом корпусе электрооборудования (электроприбора) не исключается появление опасного электрического потенциала. В таком случае при случайном электрическом контакте человек может оказаться под опасным потенциалом и электротравма ему гарантирована.

Защитить от возможных поражений электрическим током, призваны заземление и зануление электроустановок, меры в электрике хотя и различные, но направленные на решение единой задачи. Как и защитное заземление зануление применяется в электрических сетях с глухозаземленной нейтралью. Зануление электропроводки распространено в устаревших сетях TN-C и производится путем присоединения корпусов электроприборов к PEN проводникам, выполняющим функции нулевых защитных и рабочих нулевых проводников.

В более современных электросетях TN-S и TN-C-S применяется защитное заземление, подаваемое посредством защитных проводников на ставшие уже привычными заземляющие контакты розеток. Как правило, заземляющие шины связаны с повторным заземлением, что делает этот вид защиты более надежным, в чем разница упомянутых защит и какая из них предпочтительнее, попробуем разобраться.

Принцип действия и отличия защитных систем

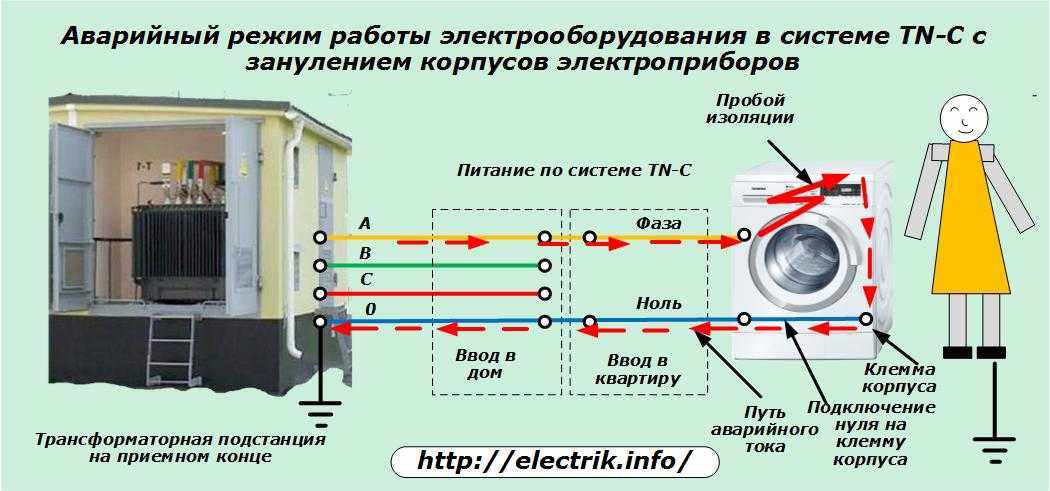

Как уже упоминалось выше для зануления электрооборудования, проводник PEN, являющийся одновременно и рабочим нулем, присоединяется к корпусу электрооборудования, тогда в случае нарушения изоляции в результате замыкания фазы и нулевой шины происходит мгновенное отключение защитных автоматов. Электрическая цепь обесточивается, опасность поражения человека электрическим током снимается.

Принцип работы защитного заземления несколько иной, корпуса электроприборов соединены с заземляющим контуром, сопротивление заземления мизерно по сравнению с сопротивлением человеческого тела. В случае появления на корпусе фазного напряжения заземляющий контур отводит его в землю и значения потенциала опасной величины не возникает, при определенных условиях ситуация спровоцирует защитное отключение автоматики, но самое главное ток течет по пути наименьшего сопротивления, полностью обезопасив человека от поражения.

Если говорить об отличиях обеих систем, то принцип их действия считается основополагающим, правда, есть и некоторые другие, принимая во внимание которые легко сделать выбор в пользу заземления.

1. Защитное заземление легко реализовать, особенно если речь идет о частном доме. Даже если электропитание к нему подводится по схеме TN-C, последнюю достаточно просто трансформировать в более совершенную TN-C-S.
2. Если заземление возможно выполнить своими руками, то выбор схемы зануления требует углубленных знаний и опыта электрика, они же необходимы и при монтаже зануления.
3. Главным недостатком системы TN-C считается критичность к отгоранию (обрыву) нулевого проводника PEN, в таком случае защита полностью исчезает, более того под опасным потенциалом оказываются все зануленные электроприборы. Оснований для отгорания провода заземления просто не существует.

Последнее обстоятельство можно считать главным аргументом в пользу отказа от зануления и, хотя зануление используются при подключении некоторого производственного оборудования, в быту безопаснее отдавать предпочтение заземлению.

Остались вопросы?

Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.

заказать консультацию

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Телефон

Сообщение

Прикрепить файл

Даю согласие на обработку данных

Разница между заземлением и заземлением со сравнительной таблицей

Одно из основных различий между заземлением и заземлением заключается в том, что при заземлении токоведущая часть соединяется с землей, тогда как при заземлении обесточенные части соединяется с землей. Другие различия между ними объясняются ниже в виде сравнительной таблицы.

Содержание: Заземление V/S Заземление

• Сравнительная таблица
• Определение
• Ключевые отличия
• Спецификация для заземляющего электрода

Сравнительная таблица

Основание для сравнения	Заземление	Заземление
Определение	Токоведущая часть соединена с землей.	Корпус оборудования заземлен.
Расположение	Между нейтралью оборудования и землей	Между корпусом оборудования и земляным колодцем, расположенным под землей.
Символ
Нулевой потенциал	Не имеет	Есть
Защита	Защита оборудования энергосистемы.	Защита человека от поражения электрическим током.
Приложение	Обеспечить обратный путь к текущему.	Разряжает электрическую энергию на землю.
Типы	Три (твердое, резистивное и реактивное заземление)	Пять (трубное, пластинчатое, стержневое заземление, заземление через отвод и полосовое заземление)
Цвет провода	Черный	Зеленый
Используйте	Для балансировки несимметричной нагрузки.	Во избежание поражения электрическим током.
Примеры	Нейтраль генератора и силового трансформатора соединена с массой.	Корпус трансформатора, генератора, двигателя и т. д. заземляется.

Определение заземления

При заземлении токоведущие части непосредственно соединены с землей. Заземление обеспечивает обратный путь для тока утечки и, следовательно, защищает оборудование энергосистемы от повреждений.

Когда в оборудовании возникает неисправность, ток во всех трех фазах оборудования становится несимметричным. Заземление отводит ток неисправности на землю и, следовательно, уравновешивает систему

Заземление имеет несколько преимуществ, таких как устранение перенапряжения, а также сброс перенапряжения на землю. Заземление обеспечивает большую безопасность оборудования и повышает надежность эксплуатации.

Определение заземления

Под «заземлением» понимается соединение обесточенной части оборудования с землей. Когда в системе возникает неисправность, то повышается потенциал обесточенной части оборудования, а когда любой человек или бездомное животное прикасается к корпусу оборудования, то они могут получить удар током.

Заземление отводит ток утечки на землю и тем самым защищает персонал от поражения электрическим током. Он также защищает оборудование от ударов молнии и обеспечивает разрядный путь для разрядника, разрядника и других устройств.

Заземление достигается путем соединения частей установки с землей с помощью заземляющего проводника или заземляющего электрода, находящегося в тесном контакте с почвой, расположенной на некотором расстоянии ниже уровня земли.

Основные различия между заземлением и заземлением

1. Заземление определяется как соединение нетоковедущей части, такой как корпус оборудования или корпус, с землей. При заземлении токоведущая часть, такая как нейтраль трансформатора, напрямую соединена с землей.
2. Для заземления используется провод черного цвета, для заземления зеленого цвета используется провод.
3. Заземление уравновешивает несбалансированную нагрузку, при этом заземление защищает оборудование и человека от поражения электрическим током.
4. Заземляющий провод размещается между нейтралью оборудования и землей, тогда как при заземлении заземляющий электрод размещается между корпусом оборудования и земляным колодцем, который находится под землей.
5.  При заземлении оборудование физически не подключено к земле, и ток на земле не равен нулю, тогда как при заземлении система физически подключена к земле и имеет нулевой потенциал.
6. Заземление обеспечивает путь нежелательному току и, следовательно, защищает электрооборудование от повреждения, в то время как заземление снижает высокий потенциал электрооборудования, вызванный неисправностью, и, таким образом, защищает тело человека от поражения электрическим током.
7. Заземление подразделяется на три типа. Это твердое заземление, заземление сопротивления и заземление реактивного сопротивления. Заземление может быть выполнено пятью способами. Существуют различные методы заземления: заземление трубы, заземление пластинами, заземление стержнем, заземление через отвод и заземление полосой.

Технические характеристики заземляющих электродов

1. Заземляющий электрод не следует размещать рядом со зданием, система установки которого заземлена, на расстоянии более 1,5 м.
2. Сопротивление заземляющего провода не должно быть более 1 Ом.
3. Проволока для электрода и цепи должна быть изготовлена ​​из одного и того же материала.
4. Электроды должны располагаться вертикально, чтобы они могли касаться слоев земли.

Размер жилы должен быть не менее 2,6 мм ² или половины провода, используемого для электропроводки. Неизолированный медный провод используется для заземления и заземления. Зеленый 6 THHN (проволока с термопластичным нейтральным покрытием) и калиброванная медная проволока различных размеров, таких как 2, 4, 6, 8 и т. Д., Также используются для заземления и заземления.

Разница между заземлением и заземлением

Заземление — это система защиты зданий, посредством которой все электроустановки подключаются к земле для предотвращения ущерба имуществу и людям из-за какой-либо неисправности. Это достигается путем забивания токопроводящих стержней в саму землю рядом с тем местом, где в дом входит электричество. Заземление также ограничивает накопление статического электричества при работе с легковоспламеняющимися продуктами или устройствами, чувствительными к статическому электричеству.

Заземление предназначено для сведения к минимуму риска поражения электрическим током при прикосновении во время неисправности. Электрические цепи могут быть соединены с землей (заземлением) по нескольким причинам.

Earthing служит

• Личная защита

• Свойства/ Оперативная защита

• Потенциальная оценка

• Защита от электромагнитных пульсиров. 0003

Почему важно заземление?

Типы заземления

Процесс заземления или электрического заземления может быть выполнен различными способами, такими как проводка на заводах, в жилых домах, других машинах и электрическом оборудовании. Существуют различные формы систем заземления, которые описаны ниже:

Пластинчатая система заземления

В этом типе системы пластина состоит из меди или оцинкованного железа, которая размещается вертикально в земляной яме на расстоянии менее 3 метров от земли. . Электродная пластина соединяет электрические проводники с землей. Влага должна поддерживаться вокруг пластинчатой ​​системы заземления для ее лучшего функционирования.

(Изображение будет загружено в ближайшее время)

Система заземления труб

Труба на основе оцинкованной стали, расположенная вертикально внутри влажной поверхности. Такой тип системы заземления известен как заземление трубы. Это наиболее распространенный тип системы заземления, используемой в домах. Размер трубы в основном зависит от типа грунта и величины тока.

В основном, для обычной почвы размер трубы должен быть 1,5 дюйма в диаметре и 9 футов в длину, а для каменистой или сухой почвы диаметр трубы должен быть больше, чем у обычной канализационной трубы. Влажность почвы определяет длину трубы, которая должна быть помещена в землю.

(Изображение будет загружено в ближайшее время)

Система заземления стержней

Стержни заземления изготовлены из меди и нержавеющей стали или стали с медным покрытием. Лучшим выбором является сталь с медным покрытием из-за сочетания прочности, устойчивости к коррозии и более низкой стоимости.

Их фитинги используются для соединения с землей в любых почвенных условиях, чтобы обеспечить удовлетворительные системы заземления. Он направляет электрический ток, который может выйти из устройства, к металлическому кабелю, который заканчивается стержнем, закопанным в землю.

(Изображение будет загружено в ближайшее время)

Что такое заземление?

Заземление на самом деле является резервным путем, который обеспечивает альтернативный путь или путь для обратного тока на землю в случае неисправности в системе электропроводки.
