Xml t6 характеристики: Характеристики CREE XM-L T6 LED

Содержание

сравнение характеристик, в чем разница между диодами

Компания CREE производит полупроводниковые источники света с 1987 года, является одной из самых популярных в сфере мощных светодиодов. На производстве используется технология выращивания структуры, излучающей свет, в карбиде кремния. Все изделия практичные, надежные и долговечные. Что лучше – светодиод Т6 или U2, сказать сложно. У обеих чипов экономичный корпус, предназначенный для поверхностного монтажа, пайка стандартная (без клея). Выбор зависит от сферы применения.

Содержание

  • 1 Области применения
  • 2 Технические характеристики светодиодов
    • 2.1 CREE XM-L U2
    • 2.2 CREE
      XM-L T6
  • 3 Основные оптико-электронные характеристики CREE XM-L U2
    • 3.1 XM-L U2
    • 3.2 XM-L T6
  • 4 Характеристики
    светоотдачи при тепловом переходе кристалла до 25 градусов
  • 5 Основные выводы

Области применения

Все светодиоды CREE XML (9 групп) не содержат токсических веществ, светоотдача большая при минимальных габаритах, потребляют на 90% меньше энергии, чем лампы накаливания, поток света снижается на 70% через 100 тыс. часов работы.

Основные сферы применения:

  • производство приборов для уличного освещения;
  • автотранспорт;
  • железнодорожный транспорт;
  • промышленное освещение;
  • бытовые осветительные приборы;
  • портативная электроника;
  • ручные фонарики.

Внимание! Самый большой поток света у изделий с бином светового потока U2 (до 300 лм). Самые распространенные диоды с бином T6.

Технические характеристики светодиодов

Led CREE делятся на мощные (XLamp) и сверхъяркие. Первая группа с полусферической линзой с высотой 3,02 мм в быту используется для освещения небольших помещений. Корпус керамический, подложка изолирована от кристалла. Основная особенность – необходимость в источнике питания с большим выходным током.

CREE XML классифицируются по бинам
светового потока. Бин Т6 – от 260 лм, бин U2 –
от 280 лм при токе 700 мА и напряжении 2,9 В.

CREE XM-L U2

У светодиодов с бином U2 зеленая
подложка с размером 5х5 мм и высотой 2,1 мм, падение напряжения 2,85, 3,05 или
3,3 В. При мощности 2 Вт и рабочей температуре -40-+85оС ток 700 мА.

При выборе светодиода необходимо учесть, что U2 практически не отличается от U3, завышение цены не оправдано.

CREE
XM-L T6

У светодиода с бином T6 с
мощностью 2 Вт при 700 мА и падении напряжения составляет 2,9 В. При 1500 мА вольтаж на диоде снижается на 3,1 В, при 3000 мА – на 3,35 В.
Температура на переходе p-n 150оС.

Справка! Максимальная мощность Т6 10 Вт, но такие изделия не выгодны из-за относительно низкой эффективности – всего 100лм/Вт.

Светодиоды XML
с бином T6 рассчитаны на срок службы 40 тыс. часов.

Основные оптико-электронные характеристики CREE XM-L U2

Оптические характеристики – это поток и
сила (интенсивность) света, яркость, уровень освещенности, светоотдача. У светодиодов CREE XML эти показатели
одни из самых лучших на рынке.

XM-L U2

Световая температура у этих диодов нейтральная или холодная (5000-8300 К), но они ярче, чем изделия с бином Т6. При токе 700 мА поток света 300-320 лм, при 1А – 413-440 лм, при 1,5 А – 585-624 лм, при 2 А – 795-1040 лм. Свет излучается под углом 125 градусов.

XM-L T6

Световая температура
для
любого из 6-и наборов Т6 (50, 51, 53, E1, E2 и E3) 5000-8300 К.
Свет рассеивается под углом 120°. При токе 700 мА
световой поток 280-300 лм, при 1 А –
385-413 лм, при 1,5
А – 546-585 лм, при 2 А –910-975 лм. Индекс
цветопередачи 70-90 Ra. При превышении
температуры на p-n переходе яркость снижается на 15-20%.

Характеристики
светоотдачи при тепловом переходе кристалла до 25 градусов

У компании CREE нет
сайта на русском языке, поэтому, тем, кто не знают английского или китайского,
разобраться в даташит сложно. В интернет-магазинах на русском спецификаций
практически нет, найти характеристики невозможно. Чтобы определить изменения
светоотдачи при температуре ниже 25оС, нужно изучить несколько
даташит на английском.

На световой поток ламп XML существенно влияет температура окружающей среды. Это видно на графике, расположенном на сайте производителя. При колебаниях от 25 до 75 градусов яркость лампочек с бином Т6 постепенно снижается на 10 %. Но необходимо учесть, что это верно лишь при токе 0,7 А.

Важно! Изменения при температуре до 25оС не отображаются, параметры соответствуют указанным только на лучших моделях.

На практике вольт-амперная
характеристика напрямую зависит от температуры. Если она снижается на 1 градус,
вольтаж уменьшается на 3мВ одновременно со снижением
яркости на 0.22%.
Зависимость можно рассчитать, если учесть тепловое сопротивление кристалла и подложки Rк=2.5К/Вт и мощность, выделяемую в виде света.

Многие технические и оптические показатели зависят от нагрева светодтиода. Если осветительный прибор установлен на улице, он нагреется до определенной температура, которая во время работы повышаться не будет. Если использовать осветительный прибор со светодиодными лампочками XML дома, потребуется дополнительное охлаждение, предотвращающее перегрев.

Основные выводы

Светодиоды XML с бинами Т6 и U2 считаются шедеврами этого производителя. На основе Т6 производится 95% фонарей различного назначения. Сравнение этих изделий позволяет сделать вывод, что светодиоды Т6 самые популярные благодаря оптимальному соотношению стоимости и качества и отличным показателям эффективности, выраженной в люменах на ватт. Основное преимущество бина U2 – он более яркий. По параметрам XML Т6 и U2 резко отличаются от аналогичных изделий других производителей.

Различия между светодиодами Т6 и U2 учитываются при выборе источника света для конкретного прибора освещения. При поиске ответа на вопролс, какой чип выбрать, учитываются характеристики вторичной оптики и место установки. Если габариты, мощность и напряжение одинаковые, поток света больше у изделия с бином U2. XML Т6 – лучший вариант для всех видов фонарей по светоотдаче и стоимости.

Внимание! С ростом популярности компании CREE на рынке появилось много подделок. Во многом уступающих оригиналам по техническим и оптическим характеристикам.

У подделок:

  • кристалл
    меньше по размерам;
  • чип
    перегревается, поэтому быстро деградирует;
  • яркость
    (лм/Вт) гораздо ниже;
  • срок
    службы не превышает 15 тыс. часов.

Визуально подделка
определяется по размерам кристалла. Второй признак – токопроводящие дорожки
расположены на поверхности. Третий признак – отсутствие выемок на линзе.

Предыдущая

СветодиодыЧто такое светодиод и основные его характеристики

Следующая

СветодиодыВиды, характеристики и особенности светодиодных лент

характеристика светодиода, модели диодов ultrafire для фонарей

Одним из самых мощных
светодиодов в мире, существующих на сегодняшний день, является xml t6 от американского
производителя Cree.
С момента выпуска, в 2011 году, он до сих пор остается наиболее востребованным
среди потребителей и изготовителей осветительной техники. Однако следует иметь
ввиду, что множество фирм-однодневок могут выдавать свою продукцию только
внешне схожую с представленной моделью, но лишенных всех ее преимуществ.

Чтобы избежать покупки
подделки, каждый должен знать, каковы главные параметры оригинала, чем он
отличается от аналогов, какой драйвер ему необходим для работы и в каких
областях его применяют. Рассмотрим эти и некоторые другие особенности
светодиода более подробно.

Содержание

  • 1 Достоинства xml t6
  • 2 Основные параметры
  • 3 Параметры светового потока
  • 4 Какой драйвер нужен
  • 5 Где применяются светодиоды xm l t6
  • 6 Основные выводы

Достоинства xml t6

Светодиод xml t6 базируется
на стандартной квадратной матрице с размером стороны в пять миллиметров. Основа
зеленного оттенка также отличает его от предыдущих версий, на которых
применялась серая подложка. Сверху t6 led-кристалл покрыт радиусной линзой
диаметром шесть мм. Среди явных его преимуществ выделяются:

  1. Сильный световой поток при мощности потребления не выше 10 ватт.
  2. Показатель сопротивления нагрева – максимум 2,5°С на 1 Вт.
  3. Двухмиллиметровая подложка.
  4. Форма и размеры охлаждающей основы на базе дюралюминиевого сплава – звездочка на 20 мм или круг на 16 мм.

Обратите внимание! Модель диода t6 не является самой яркой в категории xml (выдает не более 300 люмен), более сильной с этой позиции является u2 (светит на 320 люмен). Однако первая зарекомендовала себя как более надежная и имеет намного больше положительных отзывов.

Основные параметры

Стандартная яркость
светового потока для xml t6 – 280 люмен. При этом значение параметров силы тока
– 700 мА, падение напряжения – не выше 2,9 В, угол рассеивания – 120-130
градусов, цветовой индекс – порядка 85 Ra. Лабораторные опыты показали, что при
плавном повешении значения последней характеристики, светимость также будет
увеличиваться:

  1. При 1 А – около 390 лм.
  2. При 1,5 А – 560 лм.
  3. При 2 А – порядка 700 лм.

Следует учитывать, что одновременно с изменением рабочих параметров от номинального значения, будут отклоняться и все сопутствующие характеристики – в первую очередь – рост величины падения напряжения, ухудшение светового потока и повышение нагрева.

Параметры светового потока

Светотехнические
характеристики лампы на базе светодиода xml t6 могут варьироваться в
зависимости от сегмента спектра цветовой температуры. На практике он выражается
в «бинах» – из двух символов, например, 4C. Каждому отдельному его значению
будет соответствовать определенный оттенок цвета. Производитель поставляет 6
типов наборов лед-кристаллов с заданным биновым показателем в 15 группах. Их
свойства при силе тока в 700 мА представлены в следующей таблице:

Название Спектральный
диапазон, К		 Группа Световой
поток, люмен
Белый (холодный) 5-8,3 тыс. Т5 265
Т6 280
U2 320
Белый (нейтральный) 3,7-5 тыс. T4 245
T5 260
Белый (стандарт – CRI 80) 2,6-4,3 тыс. T2 210
T3 220
Белый (теплый) 2,6-3,7 тыс. T2 200
T3 225
Белый (CRI 85) 2,6-3,2 тыс. S4 165
S5 175
S6 180
Белый (CRI 90) 2,6-3,2 тыс. S4 165
S5 170
S6 180

Максимальной
востребованностью отличаются xml-диоды Т6. Они характеризуются белым холодным
свечением при мощности потока почти в 300 люмен. Меньшей светосилой обладают
кристаллы S4 (порядка 160 лм) с характерным желтым оттенком, а большей – U2
(около 320 лм), при этом имеют хорошо видимый фиолетовый тон светового потока.

Важно! Показатель CRI определяет, насколько хорошо светоисточник передает цвет. Идеальным является лампа с его значением, равным 100, плохим – 0. В большинстве случаев светильник с белым светодиодом имеет от 75 до 85 баллов, а иногда даже и свыше 90.

Какой драйвер нужен

Значение яркости,
плотности и прочих свойств светового потока xml t6 задается параметрами его
драйвера. Официальный производитель рекомендует, чтобы устройство имело
следующие характеристики:

  1. Напряжение входного тока – 4,2 вольт.
  2. Сила выходного тока – не более 3 ампер.

Главное, что должен обеспечивать подобный драйвер –это строгая стабилизация параметров входного и выходного тока. Только в таком случае светодиод xml t6 способен проявлять заданные изготовителем светотехнические параметры и заложенный в него большой срок службы.

Помимо однорежимного устройства, бывают модели, позволяющие изменять рабочие характеристики с целью изменения мощности свечения. Однако необходимо проверять, чтобы изменяемые параметры находились в рамках, установленных производителем значений.

Где применяются светодиоды xm l t6

Светодиоды xml t6 имеют
широкую область применения, но наибольшее распространение они получили в
производстве:

  1. Фонарей повышенной
    мощности с АКБ.
  2. Оптики на всех
    видах транспортных средств.
  3. Ярких
    аварийно-оповестительных световых устройств для пожарных машин, скорой помощи,
    спецтехники.
  4. Габаритных
    огней, фар дальнего и ближнего света на авто.
  5. Всевозможных
    внутренних и наружных основных, дополнительных и декоративных систем освещения.

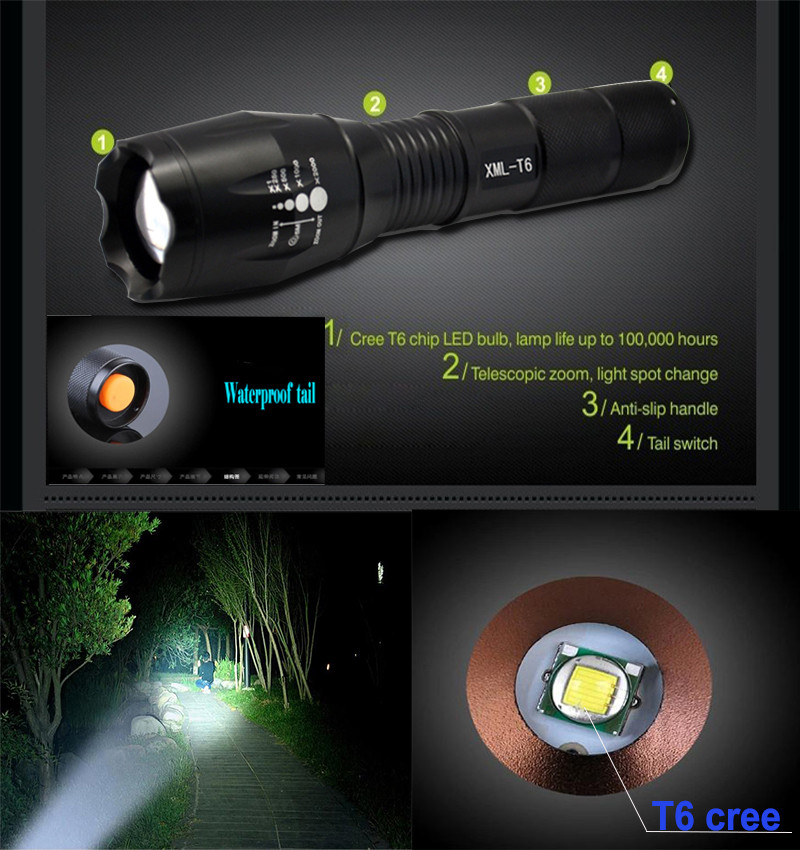

Одним из ярких примеров
широкого использования лед-кристаллов xml t6
от компании Cree является
ручной фонарь с
алюминиевым корпусом Ultra
Fire. Среди его явных преимуществ выделяются – долговечность светового
элемента (до 100 тыс. часов), возможность настройки фокуса потока, питание от
АКБ, пять режимов эксплуатации.

Основные выводы

Светодиод xml t6 от
американского производителя Cree характеризуется прежде всего большой яркостью
(до 300 лм) и долговечностью (до 100 тыс. часов). Поэтому он является самым
востребованным в своем сегменте как у производителей светотехники с мировым
именем, так и у рядовых потребителей. При стандартных условиях эксплуатации –
силе тока в 700 мА и напряжении не выше 2,9 вольт лед-кристалл отличается
следующим набором параметров:

  1. Светимость 280 лм.
  2. Цветопередача – 85 Ra.
  3. Угол рассеивания – 125 градусов.

При этом основные
светотехнические характеристики диода задаются принадлежностью его к
конкретному цветовому спектру и обозначается «бином». Всего выпускается 15
групп и 6 наборов – с минимальной яркостью от S4 160 лм до U2 320 лм. Чтобы
полупроводниковый лед-кристалл оптимально проявлял заявленные параметры, для
его работы требуется драйвер с напряжением на входе 4,2 вольта и силой тока на
выходе не больше 3 А. Xml t6 широко применяется в качестве светоисточника в
фонарях, лампах, оптике, освещении, подсветке и спецприборах.

Если вы хотите добавить
к этой информации свои мысли или просто у вас есть желание поделиться своим
опытом по теме xml t6, обязательно
напишите в комментариях ниже.

Предыдущая

СветодиодыРазновидности блоков питания для светодиодов и процедура их подключения своими руками

Следующая

СветодиодыПринцип работы и маркировка электровакуумного диода

Схема драйвера светодиодов CREE XM-L T6 — технические характеристики и практическое применение

by Swagatam 31 Комментарии

В этой статье объясняется, как зажечь светодиод Cree XM-L T6 с помощью схемы драйвера с управлением по току, когда вход питания осуществляется от батареи, или в случае, если в качестве блока драйвера используется сетевой импульсный блок питания. Идею предложил г-н Жако.

Содержание

Технические характеристики

Спасибо за отличный совет и схемы! У вас была возможность взглянуть на схему для светодиода , упомянутого Гурухом ?

Я хотел бы дооснастить свой 3-элементный Maglite этим светодиодом Cree и заменить батареи на литий-полимерные. Есть ли у вас какие-либо советы по поводу напряжения батареи, которое я должен выбрать, и как мне добиться изменения интенсивности светодиода на высокое, среднее и низкое состояние с помощью существующего переключателя включения / выключения?

Typical information on the LED:

  1. CREE XM-L T6 Mounted on star board
  2. 2.9V-3.5V 3000mA 6500K
  3. Maximum Drive Current 3 A
  4. Maximum Power 10 W
  5. Light Output 1040 lm @ 10 W
  6. Forward Voltage 3.1 V

Regards and thanks in advance,
Jaco

The Design

Для схемы с батарейным питанием драйвер светодиода может быть выполнен просто в виде каскада регулятора тока, потому что здесь регулировка напряжения не важна и может быть устранена.

В соответствии с вышеуказанным запросом драйвер Cree XM-L T6 LED должен работать от источника 3,7 В/3 ампера с 3-позиционным переключаемым диммером.

Конструкция может быть реализована с использованием следующей транзисторной ступени управления током. Хотя это не один из самых эффективных дизайнов, простота побеждает небольшую неэффективность.

Ссылаясь на приведенную выше диаграмму, схема представляет собой базовую ступень с регулируемым током, где T2 определяет максимальное ограничение тока T1 путем управления базовым потенциалом T1.

Работа цепи

Когда цепь включена, T1 запускается через R1, зажигая светодиод. Этот процесс позволяет всему току, потребляемому светодиодом, проходить через один из выбранных резисторов (R2, R3 или R4) на землю.

Это индуцирует пропорциональное количество напряжения на токоизмерительном резисторе, которое, в свою очередь, формирует напряжение срабатывания для базы T2.

Если это обнаруженное напряжение превышает 0,7 В, T2 принудительно запускает и заземляет базовый потенциал T1, тем самым ограничивая его проводимость и, следовательно, ограничивая питание светодиода.

Теперь светодиод принудительно отключается, однако процесс, когда светодиод пытается отключиться, также начинает снижать напряжение на определенном базовом резисторе T2.

T2 теперь испытывает потерю напряжения запуска и выключается, восстанавливая светодиод в исходное состояние через T1, пока снова не будет инициирован процесс ограничения, и это продолжается, поддерживая управляемое током освещение подключенного светодиода, что является Cree В данном случае это лампа XM-L мощностью 10 Вт.

Здесь R4 должен быть выбран, чтобы позволить светодиоду светиться с оптимальным потреблением (максимальной яркостью), то есть на его номинальном уровне 3 ампера…. ) к светодиоду таким образом, что при их выборе создаются три различных уровня интенсивности для светодиода.

Список деталей

T1 = TIP 41 (на радиаторе)

T2 = TIP 31 (на радиаторе)

R1 можно рассчитать по следующей формуле:

R1 = (Us — LEDv) x hFe / ток светодиода

= (3,5 — 3,3) x 25 / 3 =  1,66 Ом

Мощность резистора = (3,5 — 3,3) x 3 = 0,6 Вт или 1 Вт

R2, R3, R4 можно рассчитать как:

Низкая интенсивность = R2 = 0,7/1 = 0,7 Ом, мощность = 0,7 x 1 = 0,7 Вт или 1 Вт

Средняя интенсивность R3 = 0,7/2 = 0,35 Ом, мощность в ваттах = 0,7 x 2 = 1,4 Вт

Оптимальная интенсивность = R4 = 0,7/3 = 0,23 Ом, мощность = 0,7 x 3 = 2,1 Вт

Работа через SMPS

Для управления предложенным светодиодом Cree от SMPS, работающего от сети, могут быть предприняты следующие шаги для реализации требуемых операций с контролем напряжения и тока:

1) Приобретите готовый SMPS 12 В/3 ампера.

2) Откройте его и найдите маленькую часть оптопары на печатной плате. Это будет выглядеть как маленькая 4-контактная черная микросхема.

3) После того, как вы его нашли, измените его входную сторону, тщательно выполнив все инструкции, как указано в следующей статье: https://www.homemade-circuits.com/how-to-make-variable-current-smps /

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Взаимодействие с читателями

Обзор фонарика UltraFire Cree XML T6 2000 люмен!

Когда дело доходит до китайских технологий, можно открыть для себя гораздо больше, чем просто устройства Android. Поэтому в этот раз мы хотим отойти от темы и рассказать о китайском фонарике! Точнее, это фонарик производства UltraFire. Эта компания является очень популярным китайским брендом, особенно известным своими перезаряжаемыми литиевыми батареями, а теперь и прочными фонариками.

В течение последних нескольких дней мы подвергали водонепроницаемый фонарь UltraFire Cree XML T6 тщательному тестированию и хотим рассказать вам о нем подробнее в этом полном обзоре.

Фонарик UltraFire Cree XML T6 2000 люмен — технические характеристики

Фонарь UltraFire Cree XML T6 построен на корпусе из механически обработанного металлического сплава с водонепроницаемыми уплотнениями, что делает его идеальным для всех видов активного отдыха. Как следует из номера модели, фонарик оснащен светодиодом Cree XML T6, Cree считается одним из лучших производителей светодиодов на рынке, поэтому Ultrafire обещает очень хорошие характеристики. Фонарик оснащен поворотной головкой, которая позволяет сфокусировать световой луч, а заявленная яркость достигает 2000 люмен. Существует 5 различных режимов: высокий, средний, низкий, стробоскопический и SOS, и вам понадобятся две литиевые батареи 18650, чтобы свет был ярким.

К вашему сведению, мы приобрели наше оборудование в следующих интернет-магазинах:

  • 2 ячейки Protected TrustFire 3000 мАч 18650: DX.com (10,17 долл. США)
  • Интеллектуальное зарядное устройство Nitecore i4: DX.com (22,42 долл. США)
  • Фонарик UltraFire Cree XML T6: AliExpress (15,83 долл. США)

Фонарик UltraFire Cree XML T6 2000 люмен — дизайн

Я заказал фонарик UltraFire Cree XML T6 на AliExpress, и он был доставлен мне авиапочтой Сингапура, завернутый в пузырчатую пленку. Не было ни упаковки, ни пользовательского руководства. То, что ему удалось доехать до меня без повреждений, показывает, что это надежный агрегат.

Первое впечатление было довольно хорошим. Фонарик изготовлен из сплава с механической обработкой, в зонах с накаткой для захвата. Металлический корпус означает, что он довольно тяжелый (272 г), но при этом он прочный и позволяет быстро рассеивать тепло. Единственная неметаллическая часть — это кнопка включения и установки режимов и, конечно же, объектив.

Общий дизайн выглядит довольно круто и стильно. Верх можно тянуть вверх и вниз, чтобы сфокусировать луч света. Он также имеет небольшой встроенный зажим, чтобы прикрепить его к брюкам или ремню.

Присоединяйтесь к GizChina в Telegram

Часть с выключателем можно отвинтить, и она имеет одно простое уплотнительное кольцо. Это должно защитить от воды во время дождя или кратковременного купания в ручье, но этого будет недостаточно для длительного использования под водой. Сняв колпачок, вы можете заглянуть внутрь фонарика, куда можно поместить батарейки.

Фонарик UltraFire Cree XML T6 2000 люмен — тест

Очевидно, я хотел проверить, действительно ли фонарик имеет 2000 люмен при включении, поэтому первые тесты проводились при дневном свете. Быстро стало очевидно, что световой поток ближе к 400-500 люмен, поскольку он не был таким ярким, как LG 800 люмен, с которым нам приходилось его сравнивать. Тем не менее, это совсем неплохо, и как только мы ночью вышли на улицу с фонариком, я почувствовал, что предлагаемой мощности более чем достаточно. Режим высокой мощности — это то, что вам нужно! Луч может легко осветить объект на расстоянии около 500 м от вас. Если вы сфокусируете луч с регулируемой головкой, он может достигать 1 км — как и рекламируется. Так что да, этот фонарик яркий и очень удобный. Ниже мы подготовили для вас несколько демонстрационных изображений.

Наличие всего одной кнопки для управления режимом означает, что вам придется много нажимать, чтобы получить желаемый режим. Нажмите на нее для первого режима, затем выключите и снова включите для второго режима и так далее. Это неудобный способ делать вещи, но он также сводит к минимуму движущиеся части и отверстия.

Фонарик UltraFire Cree XML T6 2000 люмен — Срок службы батареи

Поскольку батареи не входят в комплект фонаря, срок службы батареи всегда будет зависеть от элементов, которые вы вставили внутрь. Мы протестировали UltraFire с двумя защищенными литий-ионными аккумуляторами TrustFire емкостью 3000 мАч. Это китайские батареи с реальной емкостью около 2600 мАч. Они очень дешевые, всего 10 баксов за двоих. Обратите внимание, что важно получить защищенные ячейки, так как они становятся довольно опасными, когда вы заряжаете их слишком сильно или слишком мало. Мы рекомендуем никогда не опускаться ниже 3,3 В для максимального срока службы батареи. Также приобретите подходящее зарядное устройство. Вы не хотите, чтобы 18650 взорвался в вашем доме или, что еще хуже, в вашей руке!

Во время наших эталонных тестов батареи мы получили следующее время работы с этим фонариком до достижения вышеуказанного напряжения:

  • Режим высокой мощности: 7 часов
  • Режим средней мощности: 9 часов
  • Режим низкого энергопотребления: 15 часов
  • Стробоскопический режим: 11 часов
  • Режим SOS: 14,5 часов

Фонарик UltraFire Cree XML T6 2000 люмен — Заключение

Как обычно, китайские реселлеры либо получили неверную информацию, либо предоставили нам неверные характеристики.
