Светодиод CREE XM-L T6: обзор, характеристики, драйвер

Американская компания с тридцатилетней историей выпускает лучшую полупроводниковую продукцию. Светодиод Cree XM-L T6 представляет собой одну из самых популярных моделей в ряду мощных led. С момента его появления в 2011 году и до настоящего времени является самым продаваемым led фирмы Cree. Все это благодаря его производительности и качеству.

Содержание

  1. Достоинства XM-L T6
  2. Основные параметры
  3. Подробные характеристики
  4. Какой драйвер нужен для данного светодиода?
  5. Где применяются светодиоды XM-L T6

Достоинства XM-L T6

Чип cree xm-l имеет форму квадрата со сторонами 5х5 мм, и расположен на зеленой подложке. Это отличает его от светодиодов предшествующих и новых поколений, подложка которых имеет серый цвет. Сверху светодиод защищает прозрачная линза, с радиусом около 3 мм. Главным достоинством светодиода является его световой поток, значения которого разнятся в зависимости от цветовой температуры.

При этом потребляемая мощность не превышает 10 Вт.

Значение теплового сопротивления около 2,5°С/Вт. Алюминиевая теплоотводящая подложка может быть в форме звезды с диаметром 20 мм, а также круглая с выемками, диаметром 16 мм. Толщина подложки составляет 2 мм.

Основные параметры

Габариты светодиода не очень большие, особенно если учитывать его параметры свечения.

Размеры светодиода

Главным параметром Cree XM-L является световой поток. Для модели Т6 минимальное значение светового потока равно 280 лм. При этом ток составляет 0.7А. При увеличении тока до 1 А минимальный световой поток будет 388 лм, соответственно, при 1.5 А – 551 лм, при 2А – 692 лм.

Эти данные получены теоретически, на практике нормальная работа гарантируется при номинальном значении тока в 700 мА.

Падение напряжения при этом не превышает 2.9 В. Угол рассеивания – 125°.  Индекс цветопередачи находится в пределах от 80 до 90 Ra. На рисунке ниже показана вольт-амперная характеристика при нормальной температуре окружающей среды.

ВАХ светодиода Cree XM-L T6 при нормальной температуре

Следующий график демонстрирует относительное падение светового потока при увеличении температуры до 150°С

ВАХ светодиода Cree XM-L T6 при температуре 150 градусов

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

  • номинальное входное напряжение – 4.2 В;
  • сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Где применяются светодиоды XM-L T6

Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

Фонарик UltraFire E7 на светодиодах CREE XM-L T6

Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.

Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.

Светодиоды XM-L T6 — технические характеристики, применение в фонарях

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Компания Cree, производящая светодиод XM-L T6, является одним из лидеров среди производителей светотехнических приборов. К сожалению, она не имеет в России официального сайта, поэтому информации об этих изделиях мало. Светодиод T6 имеет очень хорошие технические характеристики, поэтому активно используется различными производителями световых приборов. В большинстве случаев на базе этих диодов делают следующие изделия:

  • фонари на аккумуляторных батареях;
  • лампы для транспортных средств;
  • светодиодные балки для машин скорой помощи, полиции и другой спецтехники;
  • габаритные фонари, фары с ближним и дальним светом.

Основные технические характеристики

Отличительной чертой фирменных диодов Cree T6 LED считается теплоотводящая подложка зеленого цвета, на которой находится кристалл размером 5 × 5 мм. Корпус полусферический, из прозрачного термостойкого пластика, по высоте 3,2 мм обеспечивает угол облучения 125 ̊, рабочий ток 700 мА, напряжение 2,9 В.

Конструкция и габариты XM-L T6



Параметры Cree XM-L T6
Световой поток в люмен280
Мощность, Вт2
Рабочая температурадо 150°С
Номинальный ток, мА700
Напряжение питания, при токе 700 мА2,9 В
Габариты (длина и ширина, мм)5 x 5
Угол свечения125°
Индекс цветопередачи, Raот 80 до 90

Конечным результатом в проектировании любого светодиода является достижение нужного уровня светового потока. По экспериментальным измерениям, которые проводились компанией Cree, при токе 700 мА и комнатной температуре 25 ̊С получены следующие результаты:

Мощность светового потока Cree XM-L T6 с различными спектрами излучения

По стандартам компании весь спектр излучения производимых ими светодиодов делится на девять интервалов (групп), каждому из которых присваивается обозначение. Градация интервалов спектра осуществляется по температуре в градусах по шкале Кельвина. Потребителями больше востребованы диоды группы Т6 – это белый холодный свет с мощностью потока 280 лм при рабочем токе 700 мА. Все группы имеют мощность светового потока от 164 лм (группа S4) до 300 лм (группа U2).

Большое влияние на световой поток имеет температура окружающей среды, это наглядно видно из графика зависимости интенсивности светового потока от температуры.

При повышении температуры окружающей среды снижается и величина прямого тока, соответственно, и яркость светового потока.

В процессе эксплуатации и многочисленных экспериментальных измерений замечено, что при нагреве кристалла до 75°С интенсивность излучения снижается до 10% по отношению к яркости при температуре окружающей среды в 25°С.

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

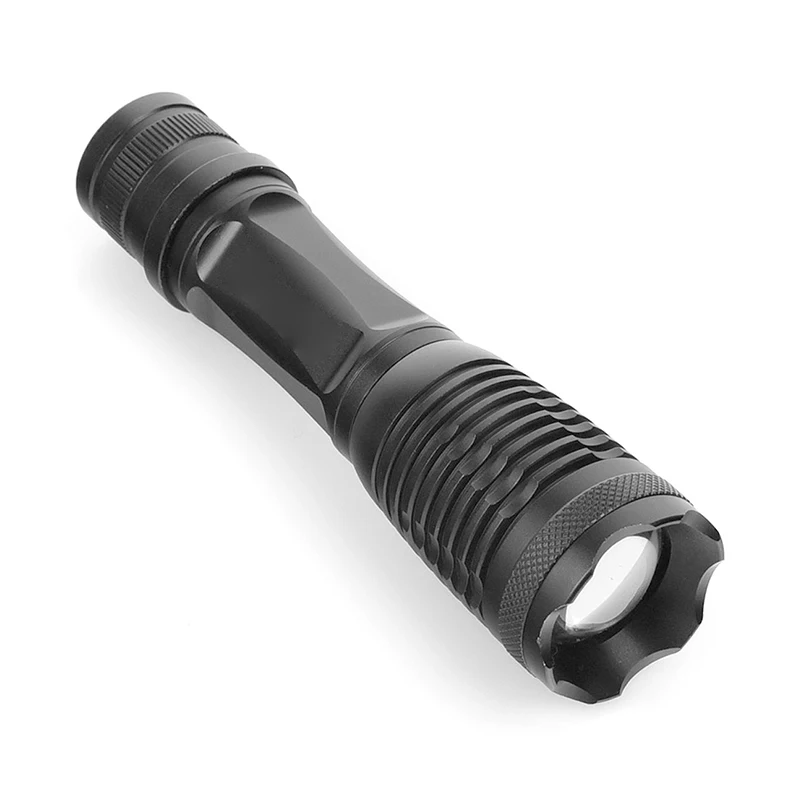

Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

Основные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Режимы освещенияС использованием линзы (люкс)Без использования линзы (люкс)Потребляемый ток (А)
Максимальный свет (High)132650,5
Средний (Medium)100510,35
Слабый (Low)58300,2

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

  • максимальный свет;
  • средний;
  • слабый;
  • стробоскоп;
  • SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

Понравилась статья? Поделиться с друзьями:

Какой самый лучший фонарик Cree XML-T6? Ultrafire XML-T6 и другие модели

Для любого активного отдыха хороший фонарик является важным элементом снаряжения. Даже если вы не планируете ночевать, вам нужно быть готовым к неожиданностям, и вы, конечно же, не хотите оказаться в темноте без какой-либо лампы.

Может быть, вы находитесь в лесу и вам нужно осветить себе путь. Или, возможно, для чтения карты, поиска снаряжения в вашем рюкзаке или создания аварийного убежища. В большинстве случаев вам также не нужно носить с собой очень большой фонарик; обычно достаточно компактного, который может излучать полезный свет на несколько ярдов.

Итоговый номер: Если вам нужно принять быстрое решение (и у вас нет времени, чтобы прочитать мою диссертацию полностью!), я бы рекомендовал использовать класс XM-L T6 для правоохранительных органов, доступный здесь. . Это самая разносторонняя и надежная Cree, которую я нашел лично.

Рекомендуем

Тактический фонарь YIFENG XML T6 Ультраяркий светодиодный фонарик

17,99 $ (9,00 $ / количество)

10000 лм 3-режимный водонепроницаемый дизайн доставит вам удовольствие. Работает от батареи 18650, он стабилен для длительной работы. Этот фонарик подходит для домашнего хозяйства, активного отдыха, походов, ночной рыбалки, кемпинга, парусного спорта и т. д.

Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без каких-либо дополнительных затрат для вас.

17.11.2022 00:18 по Гринвичу

Содержание

Зачем использовать светодиоды?

Проблема в том, что маленькие фонарики традиционно имели несколько серьезных недостатков. Самый очевидный из них — мощность. Вам, вероятно, не нужен прожектор, но и от крошечной слабой лампочки толку мало. Тогда есть проблема времени автономной работы.

Небольшой фонарик означает небольшую батарею — обычно пару элементов AA или AAA, а иногда и только одну — и это ограничивает количество энергии, которую вы можете хранить. Использование даже маленькой лампочки быстро истощит ее. Однако растущая популярность светодиодных систем все изменила.

Светодиодные лампы произвели революцию в фонарях, позволив достичь гораздо более высоких уровней производительности, чем когда-либо прежде. Они намного ярче обычных ламп накаливания, но при этом потребляют меньше энергии, поэтому время автономной работы намного больше.

Поскольку блоки светодиодных ламп являются электронными, на компактном чипе легко добавить дополнительные функции, например, переменный уровень яркости или функцию стробоскопа . У них есть еще одно преимущество, очень полезное для снаряжения для активного отдыха, которое может ожидать несколько ударов, — они прочные.

Уроните фонарь старого образца, и у вас есть хороший шанс лопнуть нить накала лампы, но светодиод отмахнется от этого. Вам также не нужно беспокоиться о перегорании нити накала, поскольку номинальный срок службы светодиодов составляет тысячи часов.

Поскольку светодиодные лампы изготавливаются в виде блоков электроники, вы часто обнаружите, что одна и та же лампа используется в самых разных фонариках. Во многих светильниках на рынке, особенно в нижнем сегменте рынка, используются обычные лампы, произведенные анонимными фабриками.

Это не так уж и плохо — давайте посмотрим правде в глаза; даже самый дешевый, самый противный светодиод намного лучше, чем любая обычная лампочка для фонарика.

Почему стоит выбрать фонарик марки Cree?

Вы можете получить еще большую производительность от более качественной лампы, а модели Cree являются практически золотым стандартом для потребительских товаров. Cree Inc. производит огромное разнообразие светодиодных ламп, и одной из самых популярных является XLamp XM-L T6.

Каковы преимущества фонарей XM-L T6?

XM-L T6 представляет собой компактный, но мощный массив из четырех светодиодов, которые могут производить до 10 Вт мощности и 2000 люменов света. Он такой же яркий, как галогенная лампа мощностью 25 Вт или более, а излучаемый ею свет — теплый белый, с которым легко работать.

В отличие от желтоватого света традиционной лампочки, он не искажает цвета карты и фактически воспроизводит большинство оттенков почти так же, как дневной свет.

Это также очень доступное устройство.

Неудивительно, что XM-L T6 используется в огромном ассортименте товаров для активного отдыха, включая велосипедные фонари и налобные фонари. Его крошечный размер — весь блок всего 5 квадратных миллиметров — означает, что его можно встроить в самые компактные фонарики и при этом обеспечить потрясающую производительность.

Если вам нужен мощный и гибкий источник наружного света, мы рекомендуем фонарик на основе этой лампы; Вот три самых популярных.

Фонари Cree XM-L T6 Top 3

Светодиодный фонарик Ultrafire E17 | Amazon

Корпус этого фонаря изготовлен из высококачественного алюминиевого сплава и имеет очень прочную конструкцию. Отличная водонепроницаемость, подходит для наружной среды и неблагоприятных погодных условий.

Купить на Amazon.com

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

Краткий обзор характеристик:

  • Корпус из авиационного алюминия
  • 5-режимный переключатель
  • 18650 или батарейки ААА

UltraFire E17 — очень популярный фонарь, и несложно понять, почему. Он хорошо сделан, обладает потрясающим набором функций и продается по невероятной цене — всего 11,99 долларов. Он компактный, мощный и сделает почти все, что вам нужно от фонарика.

Как и большинство современных фонарей, корпус E17 изготовлен из алюминия, поэтому он довольно прочный. Он также очень хорошо собран, особенно по этой цене, с уплотнительными кольцами на всех соединениях для предотвращения проникновения воды . Это не фонарь для дайвинга, и, вероятно, он не выдержит настоящего ныряния, но дождь или сырость не должны его беспокоить.

Переключатель представляет собой приятную резиновую кнопку на задней крышке, а также шнурок, чтобы не уронить его. Светильник чуть более пяти дюймов в длину и 1,4 дюйма в диаметре, поэтому он легко помещается в кармане.

Для этого фонаря есть два варианта аккумуляторов. Он может работать от одного литий-ионного аккумулятора 18650, но также поставляется с адаптером, который вмещает три элемента AAA. У 18650 ёмкость больше и конечно можно подзарядить, а вот ААА можно подобрать практически везде. Если вы планируете долгое путешествие и у вас нет возможности подзарядиться, это очень полезная опция.

На E17 вы также найдете множество дополнительных опций. Переключатель дает вам доступ к пяти различным режимам — высокая, средняя и низкая яркость, а также быстрый стробоскоп и функция SOS Morse. Среднего уровня яркости вполне достаточно для большинства задач в кемпинге, и он обеспечит хороший баланс между временем автономной работы и мощностью, но если вам нужно больше света, можно использовать высокий уровень яркости.

Ultrafire XML-T6 не дает значения люменов для этого фонаря; некоторые продавцы заявляют 1600 или 2000. Это кажется завышенным, но это впечатляюще ярко. Вы также можете использовать функцию масштабирования, чтобы выбрать широкий поток, узкий луч высокой интенсивности или что-то среднее между ними. Что бы вы ни хотели пролить свет на E17, это должно сработать.

Ultrafire XML-T6 Вердикт : Множество функций и мощность в компактном корпусе. Один из лучших бюджетных фонариков.

Светодиодный фонарик Ultrafire E17 | Amazon

Корпус этого фонаря изготовлен из высококачественного алюминиевого сплава и имеет очень прочную конструкцию. Отличная водонепроницаемость, подходит для наружной среды и неблагоприятных погодных условий.

Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без каких-либо дополнительных затрат для вас.

Краткий обзор характеристик:

  • Корпус из авиационного алюминия
  • Водонепроницаемость до 100 метров
  • Выбираемая яркость
  • 2 батареи 18650

Если вам нужен яркий фонарик для катания на лодке или дайвинга, этот фонарик от S-Star может подойти идеально. При восьми дюймах он намного длиннее, чем UltraFire, и немного крупнее — максимальный диаметр составляет 1,8 дюйма, — но его производительность также намного выше.

Это связано с тем, что установлены три блока ламп T6, обеспечивающие заявленную выходную мощность 4000 люмен . Опять же, это может быть немного выше, чем реальность, но этот фонарик очень, очень яркий.

S-Star также очень прочный, с высококачественным корпусом. Трубка аккумулятора сильно рифленая, чтобы улучшить захват, что очень удобно, когда вы носите перчатки. Трубка вмещает две батареи 18650, что обеспечивает достойную жизнь даже при таком уровне мощности.

Вам не обязательно использовать весь выходной сигнал — есть ползунковый переключатель, который позволяет настроить его на любой желаемый уровень. Возможно, вам не потребуется полная мощность, если только вы не ныряете в мутную воду, но она доступна, если вам это нужно.

У этого фонаря не так много опций, как у UltraFire E17, но если вам нужен водонепроницаемый фонарь, то этот определенно вам подойдет.

Вердикт : Прочный, водонепроницаемый и чрезвычайно мощный, он идеально подходит для занятий на воде.

Рекомендуем

Тактический фонарь YIFENG XML T6 Ultra Bright LED фонарик

$17,99 ($9,00/количество)

10000 лм 3 режима Водонепроницаемая конструкция доставит вам удовольствие. Работает от аккумулятора 18650, стабилен для длительной работы. Этот фонарик подходит для домашнего хозяйства, активного отдыха, походов, ночной рыбалки, кемпинга, парусного спорта и т. д.

Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без каких-либо дополнительных затрат для вас.

17.11.2022 00:18 по Гринвичу

Краткий обзор функций:

  • Световой поток 1000 люмен
  • 5-режимный переключатель
  • Режим прямой зарядки (аккумуляторный фонарь)
  • Варианты батарей 26650/18650/AAA

Это высококачественный фонарь XM-L, и это отражено в его хорошей цене в этом списке, но вы получаете некоторые привлекательные функции за свои деньги.

Он очень красиво сделан из высококачественного алюминия, ударопрочный и водостойкий (хотя вы должны стараться избегать погружения в воду), а все элементы управления прочны и просты в эксплуатации. Что касается размера, он немного компактнее, чем S-Star, его длина составляет 7,5 дюйма.

Основные характеристики этого фонаря аналогичны UltraFire. В нем используется один ламповый модуль T6 с подтвержденной мощностью 1000 лм. Переключатель, установленный сразу за головой, а не на задней крышке, дает те же настройки High-Medium-Low, а также стробоскоп и SOS. Он также имеет плавно регулируемый зум.

У этой модели есть несколько дополнений. Во-первых, аккумуляторная трубка больше в диаметре, чтобы вместить входящую в комплект аккумуляторную батарею 26650, но она также поставляется с двумя адаптерами, поэтому вы можете использовать либо 18650, либо три ААА.

Функция прямой зарядки означает, что вам не нужно отдельное зарядное устройство, кроме того, вы можете заряжать свой телефон, подключив его USB-кабель к фонарику. Это недешевый продукт, но он стоит своих денег.

Вердикт : Прочный и универсальный фонарь, который стоит своей цены, если вам нужна абсолютная надежность. Короче говоря, это моя общая рекомендация для лучшего фонаря Cree на рынке.
