Выключатель Legrand — как подключить это устройство и какие особенности имеют выключатели от этой компании

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования.
Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

  1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
  2. Контакты и клавиши.
  3. Корпус.
  4. Рамку.
  5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей.
Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя
[sc name=img ]

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Преимущества

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

  • простота в использовании и в монтаже;
  • наличие дополнительных функций;
  • экологичность;
  • надежность;
  • широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

Линейки моделей

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

  • Celiane;
  • Galea Life;
  • Valena;
  • Etika;
  • Cariva;
  • Kaptika;
  • Batibox;
  • Quteo;
  • Oteo;
  • Soliroc;
  • Plexo.

Особенности серии Valena

Наиболее популярными выключателями являются те, которые объединены серией Valena. Они предназначены для использования во внутренних помещениях и монтируются путем установки в монтажную коробку.

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия
[sc name=img ]

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Виды являются такими же, как и в предыдущей серии.

Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.

Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.

Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.

выключатель Legrand Celiane

Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.

Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.

Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика.

Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.

Наружные включатели Quteo и Plexo

Серия накладных выключателей Легранд Quteo

Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку. Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.

Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.

Cерия защищенных выключателей Легранд Plexo
[sc name=img ]

Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.

Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.

В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.

Видео подключение выключателя Legrand:

Солнечная тепловая энергия

Алюминиевые конструкции

Кондиционер и системы вентиляции: сервисное обслуживание

Фасады из алюминия в жилищном строительстве

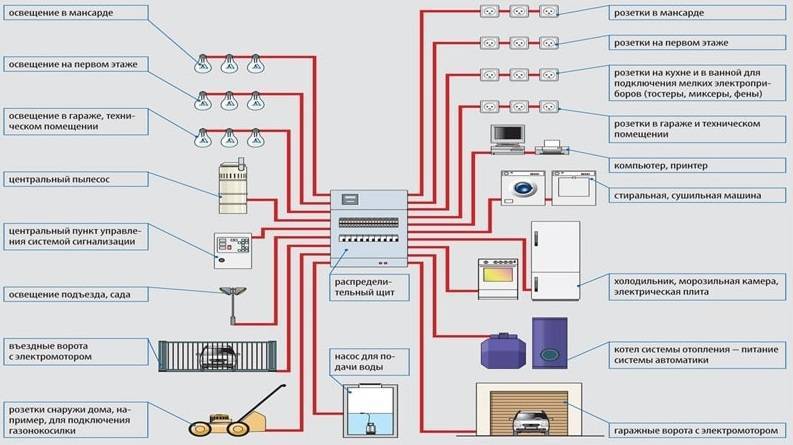

Автоматические выключатели: как правильно подключить?

Выбрать устройство для защиты электрической сети – только полдела, гораздо сложнее его правильно смонтировать. Причем сложности могут возникнуть даже с самыми надежными и популярными моделями, к числу которых относится автоматический выключатель ABB, олицетворяющий собой непревзойденное немецкое качество. Чтобы избежать трудностей, необходимо знать некоторые нюансы и особенности установки подобных приборов.

Чтобы избежать коротких замыканий, поражения электрическим током, порчи бытовой техники или другого электрооборудования, необходимо придерживаться следующих правил:

  • устройство размещается таким образом, чтобы при включении рычаги двигались вверх, а при выключении – вниз;

  • питающий провод должен подключаться к неподвижному контакту (это требование отражено в документации ПУЭ), определить местонахождение неподвижного контакта можно по схеме на корпусе;

  • подключать питающий провод нужно при выключенном токе, проверить его можно при помощи указателя напряжения;

  • необходимо установить принадлежность проводников – синий – ноль, желтый с зеленой полосой – земля, а оставшийся провод – фаза;

  • фаза и ноль подключаются на клеммы автомата, а земля подключается отдельно на проходную клемму;

  • перед подключением проводов необходимо удалить примерно 1 см изоляции и раскрутить контактные винты;

  • токопроводящие жилы вставляются в контакты и плотно прижимаются винтами.

После подключения проводов необходимо проверить правильность подключения и включить питание.

Чего нельзя допускать при монтаже устройств?

Как видим, устанавливать автоматические выключатели не так сложно, тем не менее, даже опытные электрики подчас допускают ошибки. Рассмотрим наиболее распространенные.

Попадание изоляции под контакт

Если допустить попадание изоляции под контакт, это повлечет за собой крайне нежелательные последствия, из-за того что изоляция препятствует плотному прилеганию токопроводящей жилы и клеммы. В частности, такая ошибка может привести к выгоранию автомата и периодическому отключению электричества. В худшем случае эта ошибка приводит к пожару. Чтобы избежать столь нежелательных последствий, нужно внимательно наблюдать, как установлен и затянут провод в гнезде.

Неверная подготовка жил проводов и кабелей

Ранее уже говорилось, что при установке автоматического выключателя нужно удалить 1 см изоляции, этого достаточно для обеспечения хорошего контакта. При необходимости такой контакт можно улучшить без дополнительных затрат. Если к автомату подключаются кабели с монолитной жилой, то рекомендуется сделать на концах токопроводящей жилы U-образный изгиб. Благодаря этому обеспечивается большая площадь соприкосновения провода и поверхности клеммы.

Ошибки при подключении многожильных проводов

Использование провода с цельной токопроводящей жилой не всегда удобно, так как он уступает в эластичности аналогу с многопроволочной жилой. Однако подключение такого провода имеет несколько особенностей. Очень часто многожильные провода подключают к автомату без оконцевания, что является большой ошибкой. Дело в том, что при стягивании многопроволочной жилы проволоки кабеля сжимаются и обламываются, что приводит к ухудшению контакта. Чтобы это исключить, нельзя стягивать голый многожильный провод в клемме. Для подключения такого провода нужно выполнить оконцевание при помощи специальных наконечников. Некоторые монтажники используют альтернативный способ оконцевания – пайку проводов под зажим автомата. Однако это большая ошибка, так как луженое паяльником соединение со временем начинает «плыть» и выгорать, что в итоге может привести к возгоранию.



Legrand предлагает новые решения для электромонтажных работ От: Legrand

Серия электромонтажных устройств PlugTail, разработанная для коммерческих электромонтажных работ, помогает свести к минимуму сложные аспекты электромонтажных работ и задач.

5 сентября 2022 г.

Legrand

Серия устройств PlugTail Wiring Devices, разработанная для коммерческих электромонтажных работ, помогает свести к минимуму сложные аспекты электромонтажных работ и задач.

Legrand

Компания Legrand, производитель осветительной инфраструктуры, предлагает серию электромонтажных устройств PlugTail для электроустановок в зданиях. Эти продукты устанавливаются в 5 раз быстрее, чем обычные электромонтажные устройства, и их можно заменять, изменять и модернизировать. Разработанные для коммерческих электромонтажных работ, устройства помогают свести к минимуму сложные аспекты электромонтажных работ и задач.

От датчиков до переключателей, от стандартных и контролируемых розеток до устройств защиты от перенапряжений, USB-розеток для зарядки и многого другого — семейство PlugTail поможет вам в решении широкого спектра коммерческих задач.

  • Устройства устанавливаются менее чем за минуту
  • Без подготовки, снятия изоляции, обматывания петлей или ленты
  • Соответствуют требованиям NEC и Энергетического кодекса
  • Применимо к замене и модернизации электрооборудования

Заполните форму ниже, чтобы запросить дополнительную информацию о Legrand Предлагает новые решения для электромонтажных устройств

Legrand Showcases Configurable Power Products

Legrand Offers Prefab Electrical Assemblies

Legrand Launches Touchless Light Switch

Legrand Introduces Cablobend Systems for Data Center Projects

The Walbec Group’s ERP Journey

Michelin выпускает решение для мониторинга шин MEMS Lite

Как носимые технологии могут повысить безопасность на стройплощадке

SaferMe представляет платформу для видеонаклеек SpotCast

Готовность к будущему

С бульдозерами Cat® вы готовы опередить конкурентов и сохранить больше денег в своем кармане.

Партнерство TwICEme-Diamondback Toolbelts сосредоточено на продуктах для умного строительства

Два бренда будут работать вместе, чтобы предложить следующий уровень продуктов для умного строительства в следующей линейке оборудования Diamondback.

Bolle Safety представляет защитные очки NESS+

Оправа защитных очков имеет литые дужки и покрытие PLATINUM, устойчивое к царапинам и запотеванию, для долговечности.

Партнерство Exodigo-Esri предлагает подземные карты для строительства

В то время как традиционные методы подземного картографирования делают выводы на основе одного или двух типов датчиков и визуальных подсказок, Exodigo использует объединение нескольких датчиков и обрабатывает различные сигналы с помощью искусственного интеллекта (ИИ) в единственный источник.

KASK представляет новую защитную каску типа 2 для строительства

KASK будет принимать предварительные заказы на Zenith X2 в ноябре, поставка планируется до конца года.

Как облако может нейтрализовать программы-вымогатели

Вся мировая экономика продолжает бороться с программами-вымогателями, но особенно сильно страдает строительная отрасль.

Ramtech добавляет обнаружение утечек воды в платформу REACT

Доступные как в кабельном, так и в ленточном форматах, полностью беспроводные датчики утечки воды просты в установке и не требуют специальных инструментов или оборудования.

Компания John Deere демонстрирует технологии автоматизации автогрейдеров на выставке bauma

Среди новых технологий: Premium Circle, предварительные настройки машины, Auto-Gain и Auto-Shift PLUS.

Бульдозеры Cat D1-D3, оснащенные системой помощи оператору

Функции помощи оператору Cat доступны на бульдозерах D1-D3. Дилерская команда для установки бульдозерных комплектов теперь также доступна, и машины в полевых условиях могут быть модернизированы с помощью этой технологии.

ISOtunes обновляет наушники-вкладыши для защиты органов слуха на строительных площадках

ISOtunes FREE 2. 0 — это всестороннее улучшение исходной модели FREE, предлагающее улучшенное подключение к устройствам Bluetooth и более высокий рейтинг шумоподавления (NRR), и все это без шнуров или запутанных проводов.

Предотвращение несчастных случаев при рытье траншей и раскопках

Рабочие, ответственные за земляные работы, те, кто ремонтирует инженерные, водопроводные или канализационные линии, а также строители дорог, рискуют попасть в обвал, что является наиболее распространенной опасностью при рытье траншей или земляных работах.

Тенденции грузоперевозок возглавляют осенний сезон

Компании Mack Trucks и Grote Industries недавно выпустили два высокотехнологичных продукта, которые соответствуют последним тенденциям в сфере строительства и грузоперевозок.

Превращается ли обучение в симуляции в реальные навыки?

Безопаснее, эффективнее и экономичнее — симуляционное обучение имеет широкие преимущества для работников и работодателей, которым быстро требуются квалифицированные специалисты. Посмотрите, как это может помочь вашему строительному бизнесу удовлетворить потребность в рабочей силе прямо сейчас.

Замена выключателя света и/или установка диммера

Автор: Carmel 4 комментария

Установка диммерного выключателя является относительно простым и недорогим проектом по благоустройству дома. Помимо атмосферы, которую они обеспечивают, они также могут помочь сохранить энергию. Я в значительной степени считаю, что все головное освещение в доме должно быть на диммере. Освещение настроения просто так важно!

Недавно я заменил несколько выключателей в своем доме благодаря Legrand, одному из спонсоров HGTV Smart Home. И сегодня я собираюсь провести вас через простой пошаговый процесс установки.

Я обещаю вам, что это не сложный проект. Основная истина в том, что если я могу это сделать, то сможет и обезьяна. Серьезно. Это идеальная маленькая поделка на выходные, так как установка занимает менее 30 минут от начала до конца. Итак, приступим!

Важная справочная информация

Я не электрик, но за годы участия в проектах по благоустройству дома я кое-чему научился.

Вы должны начать с проверки того, является ли переключатель, который вы хотите заменить, однополюсный ( один переключатель управляет приспособлением ) или трехходовой ( можно включать/выключать из двух мест ). Это часто определяет тип переключателя, который вам необходимо приобрести. Выключатели Whisper из коллекции Adorne можно использовать для однополюсной или трехпозиционной установки.

(Выключатель света Whisper из коллекции Legrand Adorne, диммер Whisper)

Необходимые инструменты

Вам не понадобится много.

  1. Отвертка
  2. Инструмент для зачистки проводов
  3. Детектор напряжения (Не обязательно, но рекомендуется для обеспечения безопасности.)

Процесс установки

Всегда начинайте любые электромонтажные работы с отключения питания выключателем . Вы даже можете сделать дополнительный шаг, используя детектор напряжения после отключения питания, чтобы быть в большей безопасности.

Снятие старых выключателей

После отвинчивания выключателя от стены , прежде чем отсоединять провода , вам нужно внимательно посмотреть, как все подключено, чтобы идентифицировать провода. К однополюсному выключателю подключено три провода, а к трехходовому — четыре. Оба будут иметь заземляющий провод, который будет легко идентифицировать, так как он будет медным и подключен к зеленому винту. Помимо определения провода заземления, вам также нужно отметить, какой провод является горячим проводом. Горячий провод обычно подключается к нижнему правому винту. На трехпозиционном переключателе горячий провод будет подключен к винту нечетного цвета.



Подключение новых коммутаторов

Благодаря маркировке горячего провода установка нового коммутатора становится легкой задачей. Выключатели Legrand Adorne Collection немного отличаются от обычных выключателей, поскольку провод заземления подключается к пластине, а не к выключателю. Кроме того, их настенные панели не имеют винтов, поэтому выключатели крепятся к задней панели, что позволяет защелкнуть переднюю настенную панель. Это простой, цельный дизайн, и если вы новичок в установке продукта Legrand, вы будете приятно удивлены очень подробным и очень легко следовать инструкциям, прилагаемым к их продуктам.

* Возможно, вам придется использовать инструменты для зачистки проводов, чтобы оголить немного больше заземляющего провода от пластины перед подключением.

После того, как провода заземления подключены, закрыты колпачками и вставлены обратно в коробку, вы можете подключить оставшиеся провода. Legrand позволяет очень легко узнать, куда именно подключать каждый провод, поскольку задняя часть их переключателей четко обозначена. При использовании переключателя стандартного типа вы подключите провода к новому переключателю так же, как они были подключены к старому переключателю.

После подключения выключателей можно установить настенную панель. С Legrand ваша тарелка просто встанет на место. Отвертка не нужна!

До и После

Замена выключателей света в прихожей была в моем списке дел с тех пор, как я оклеил здесь стены обоями. В то время как Legrand производит настраиваемую настенную пластину, которая идеально подходит для комнат с обоями, я решил вместо этого использовать настенную пластину Ashen Tan. Я очень доволен новым образом, и я думаю, что он очень хорошо сочетается.

Я большой поклонник более современного вида этих переключателей и пластин. И я рад, что наконец-то свет в фойе и на крыльце теперь стал более тусклым!

Надеюсь, этот пост с инструкциями был вам полезен! Я обещаю, что вы никогда не пожалеете об установке диммера!

*Большое спасибо Legrand за поддержку этого поста! Все мнения и мысли как всегда на 100% правдивы. Я сотрудничаю только с брендами, которым доверяю и в которые верю.
