Оптический бесконтактный выключатель освещения своими руками

Главная » Свет » Оптический бесконтактный выключатель освещения своими руками

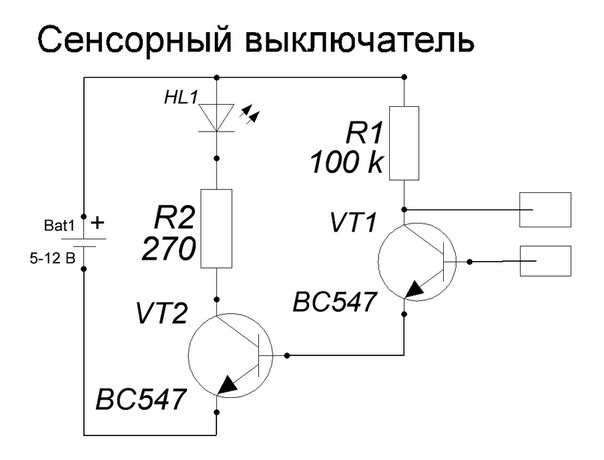

Преимущество данного бесконтактного выключателя в отличие от других схем дистанционного включения света, например, сенсорный выключатель, состоит в том, что им можно включать и выключать освещение или же любую другую нагрузку бесконтактным способом то есть, не прикасаясь своими руками непосредственно к устройству.

Осуществлять управление освещением можно двумя разными путями. Первый, поднеся руку непосредственно к оптическому датчику данного выключателя на расстоянии 10 сантиметров. Второй, посредством любого типового пульта дистанционного управления использующий в своей работе модулированное инфракрасное излучение.

Простой взмах рукой либо нажатие на произвольную кнопку ПДУ и бесконтактный выключатель меняет свое состояние на противоположное. В случае сбоя в электросети и при возобновлении электроснабжения, оптический выключатель света будет находиться в выключенном состоянии.

Повысив силу излучения инфракрасного светодиода, выполняющего роль оптического датчика, можно добиться увеличения дальности действия срабатывания устройства. В этом случае, к примеру, устройство может оповещать охрану о подъезде автомобиля к  пропускному пункту.

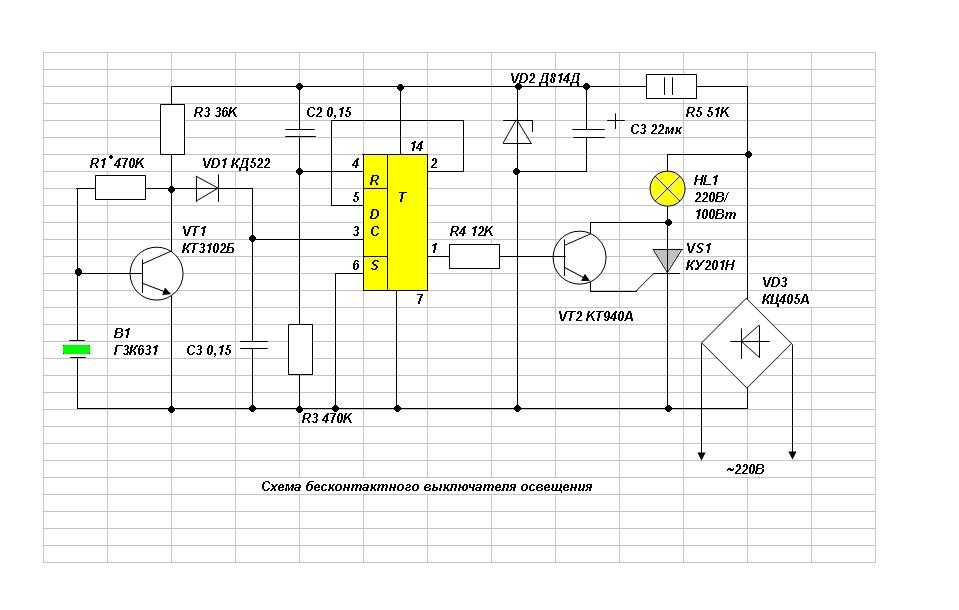

В схеме применена  всего одна интегральная микросхема К561ТМ2, имеющая в своем составе два D-триггера. На первом триггере DD1.1 собран мультивибратор, создающий прямоугольные импульсы в диапазоне 35…40кГц. Подстройка частоты осуществляется путем подбора сопротивлений R1 и R2.

Данные импульсы, пройдя сквозь токоограничивающий резистор R3, поступают на ИК-светодиод HL1. Можно применить любой подходящий ИК-светодиод, к примеру, такой который используется в ПДУ. Совместно с фотодатчиком они создают оптическую схему, которая срабатывает при отражении инфракрасного излучения.

Для предотвращения ложных срабатываний между фотодатчиком и ИК-светодиодом, необходимо проложить непрозрачную перегородку, а так же они должны быть обращены  в сторону, куда подносят руки.  Схема запитана от бестрансформаторного источника питания собранного на диодном мосте VD4, гасящем резисторе R7 и стабилитроне VD3 на 4.7В. Конденсатор C5 предназначен для фильтрации выпрямленного напряжения.

В момент подачи напряжения на бесконтактный выключатель освещения, через резистор R5 идет зарядка конденсатора C4. В результате этого на вход триггера DD1.2 поступает импульс, из-за которого на инверсном его выходе 2 появляется уровень лог.0. транзистор VT1 закрыт и лампа не горит.

Так же после подачи питания на схему оптического выключателя, мультивибратор начинает генерировать импульсы. Приблизительная частота их составляет 38 кГц, и соответственно светодиод испускает излучение с такой же частотой. Если теперь поднести руку к окошку, где расположен оптический блок выключателя, то отраженный луч от руки попадет на фотоприемник. На  его выходе образуется низкий уровень напряжения, убрав руку, вновь появляется высокий уровень. Таким образом, формируется импульс, который поступая на вход 3 триггера DD1. 2 переключает его в противоположное состояние, тем самым включая освещение.

Для обеспечения четкого переключения триггера добавлена цепь из элементов R6 и C3, обеспечивающая некоторую задержку переключения.

Источник: «Радиоконструктор», 10/2012

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Свет Tags Управление освещением

Отправить сообщение об ошибке.

Все виды дистанционных выключателей — монтаж проводки, организация заземления и схемы подключения (145 фото)

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Краткое содержимое статьи:

Виды выключателей

• Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
• В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
• Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.

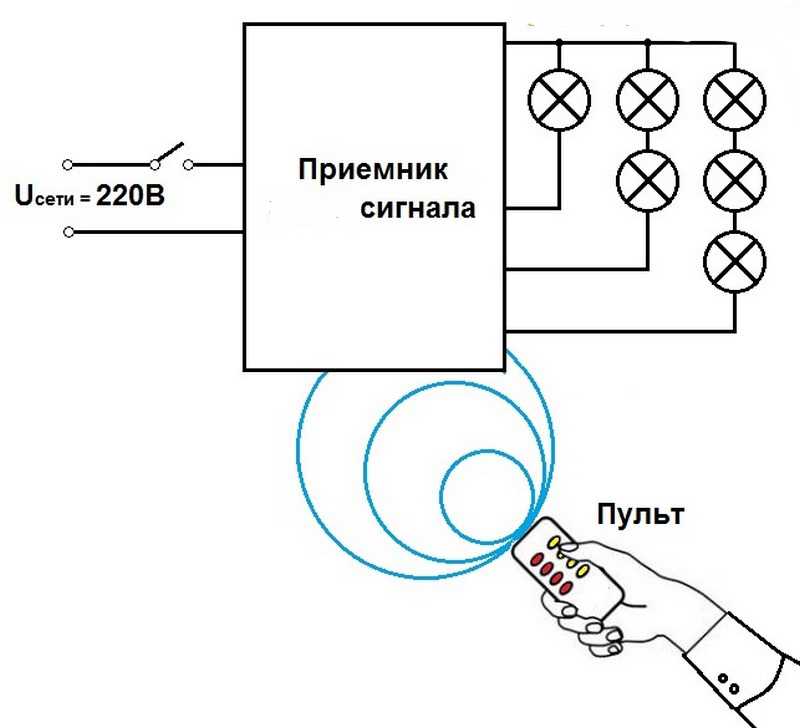

• Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели. Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

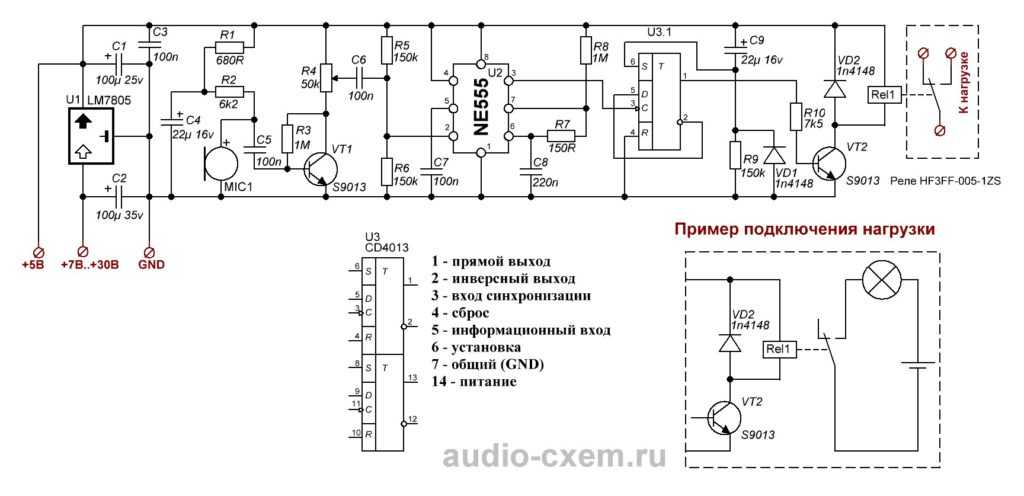

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

• Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
• Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
• Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
• Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

• Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
• При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света.

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Так же необходимо обратить внимание на множество других полезных качеств данной конструкции. Важны такие качества, как: радиус работы пульта управления, тип управления, комплектация, размеры всех составляющих, крепление, а так же важна цена.

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

И не экономьте на качестве, дешевые модели вряд ли прослужат вам долгое время, именно поэтому лучше выбирать модели подороже. Подключитьлюбой из данных выключателей вы можете своими руками, так как напряжение тока не велико.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.

Фото дистанционных выключателей

Вам понравилась статья? Поделитесь 😉

Как добавить второй выключатель света без проводки

Благодаря технологии «умный дом» вы можете добавить второй выключатель в любом месте вашего дома без подключения нового трехпозиционного выключателя. Это руководство покажет вам, что вам нужно, и как это сделать, не платя электрику за прокладку проводов через ваши стены, потолок или подвал. Или, не тратя весь день на это самостоятельно. Если вы можете заменить обычный выключатель света, вы можете завершить этот проект.

Этот простой проект по улучшению дома своими руками — отличная причина для обновления умного дома. Идея пришла мне в голову, когда я разговаривал с родителями о том, чтобы окунуться в умные домашние гаджеты с эхом и умной розеткой. Мой папа сказал, что ему нужно было подключить второй выключатель у двери в гараж, когда он устанавливал новый свет в потолке. Он не хотел снова ползать по чердаку, и я сказал ему, что у меня есть идеальное решение.

С помощью выключателя света Lutron Caséta и пульта дистанционного управления Pico вы можете добавить второй выключатель света без проводки. Вам нужно будет заменить существующий выключатель света, но это достаточно просто, чтобы с этим справился любой.

Что вам нужно:

Вам нужен интеллектуальный переключатель Lutron Caséta и пульт Pico.

• Lutron Caséta Smart Lighting Dimmer Switch & Remote Kit (59,95 долл. США)
• Настенная пластина Lutron Claro (3,96 долл. США)
• Крестообразная и плоская отвертка

Удобно иметь дрель для установки настенной панели Pico Switch, и вам может понадобиться фонарик, так как вам нужно будет отключить питание.

Возможно, вам придется купить новую настенную панель для главного выключателя, если вы заменяете более традиционный тонкий выключатель. При желании вы можете приобрести стартовый комплект Lutron Caséta Smart Lighting Dimmer Switch за 99,95 долларов США с выключателем, пультом Pico и Smart Bridge, который затем позволит вам использовать свой телефон или голосовых помощников, таких как Alexa и Google Assistant, для управления освещением.

Вы можете купить их на Amazon или заказать в Lowes или Best Buy с самовывозом из магазина, чтобы вы могли зайти и взять то, что вам нужно, и завершить свой проект.

Примерно за 60 долларов вы можете добавить второй выключатель света без проводки, а примерно за 100 долларов вы можете сделать это модернизацией умного дома. Одна из причин, по которой мне нравятся выключатели света Lutron Caséta, заключается в том, что с помощью одного выключателя за 55 долларов я могу управлять несколькими лампочками. С этой опцией вы получаете физический контроль, что важно у двери, и можете использовать обычные лампочки.

Как добавить второй выключатель света без проводки

Добавьте выключатель света в любом месте с помощью этого быстрого решения.

Как только вы получите новый переключатель и инструменты, вы сможете приступить к работе. Подойдите к своему выключателю и выключите питание ламп, которыми вы хотите управлять. После того, как вы выполните этот тест, чтобы убедиться, что на свет или выключатель не подается питание, попробуйте включить его.

1. Отвинтите настенную пластину.
2. Отвинтите имеющийся переключатель.
3. Пометьте провода, прежде чем снимать их.
4. Отсоедините провода от токового выключателя.
5. Подсоедините провода к соответствующим частям переключателя Lutron.

Подключите новый переключатель Lutron.

Выполнив эти шаги, вы должны закрепить коммутатор, но пока не устанавливайте его обратно в стену. Снова включите питание и убедитесь, что переключатель работает. Если это так, выключите питание, завинтите выключатель на место и установите настенную панель. Если это не так, вы можете устранить неполадки.

Теперь, когда главный выключатель установлен, вам нужно подключить пульт Pico к выключателю. Следуйте инструкциям, прилагаемым к пульту Pico, если вы делаете это без Smart Bridge.

Если вы купили Smart Bridge или стартовый комплект, подключите Smart Bridge и настройте его сейчас. После того, как это настроено, вы можете добавить установленный вами переключатель, а затем добавить Pico Remote и выбрать управление только что установленным выключателем света.

Установите настенное крепление и настенную пластину.

Как только вы убедитесь, что пульт Pico работает, вы можете установить настенный кронштейн там, где вам нужен второй выключатель света. Как только он будет на вашей стене, вставьте пульт Pico и установите настенную пластину.

Теперь вы можете управлять освещением со второго выключателя без дополнительной проводки. Второй переключатель выглядит как обычный переключатель. Если вы предпочитаете хранить второй переключатель в другом месте, вы можете поместить пульт Pico на подставку или использовать клей, чтобы установить его в любом месте, где вы хотите спрятать небольшой пульт.
