Как правильно подключить бра: пошаговая инструкция


Бра устанавливают в качестве дополнительного освещения в комнату. Осветительный прибор дает рассеянный свет, не нагружающий глаза. Однако при его монтаже порой возникают проблемы. Многие владельцы квартир не знают, как подключить бра, и для них мы написали туториал.

Какие инструменты необходимы для подключения


Установка выключателя для бра производится либо в момент ремонта квартиры, либо после него. В последнем случае придется тянуть дополнительный шнур, который подключит устройство к розетке.


Для монтажа бра понадобится следующий набор инструментов и расходных материалов:


  • крепежи – это дюбель-нагеля или «улитки» для гипсокартона. Выбор крепежного материала зависит от стройматериала, из которого сделана стена;


  • перфоратор или дрель;


  • отвертка;


  • специальный инструмент для удаления обмотки с кабеля;


  • рулетка;


  • маркер для отметок;


  • изолента.


Бра отличаются друг от друга по типу устройства. Поэтому после приготовления инструментов необходимо посмотреть какой модели светильник. Существуют четыре вида осветительного прибора:


  • со шнурком;


  • с цепочкой;


  • с вилкой;


  • на клавишах.


Шаги монтажа осветительного прибора для разных моделей будут отличаться друг от друга.

Подключение бра с шнурком или веревочкой


Эта модель считается самой легкой для подключения к электросети и подвешивания на стену. Монтаж выполнит начинающий мастер.


Если владелец квартиры ни разу не подключал бра и задается вопросом, как подключить бра со шнурком, то ему следует выполнить следующие шаги:


  1. К розетке проводят от бра провода скрытым методом в кабелегоне.


  2. На один конец кабеля, который находится у розетки, навешивают вилку. Пока не включают вилку в розетку.


  3. Второй конец кабеля подключают к светильнику.


  4. Теперь можно будет воткнуть вилку в розетку.


Дергают за веревочку и бра включается. Снова дергают за шнурок и бра отключается. Вилку из розетки можно не вытаскивать.


Внимание! Кабелегон тянут на уровне одного метра от пола, чтобы он не портил дизайн комнаты, если монтаж светильника происходит после ремонта квартиры.

Монтаж бра с цепочкой


Многие начинающие мастера не знают, как подключать бра с цепочкой. На самом деле подключение светильника с цепочкой полностью идентично монтажу осветительного прибора со шнурком. Так как эти модели ничем не отличаются. Справится с заданием сможет обычный житель многоэтажки, не имеющий высшего образования по электрике.

Подключение осветительного прибора к выключателю на клавишах


Немного сложнее будет монтаж светильника без веревочки для включения и выключения лампочек. Начинающие мастера обычно не знают, как подключить бра к выключателю или боятся браться за дело, так как думают, что могут навредить здоровью.


Внимание! При подключении осветительного устройства к выключателю – главное обесточить квартиру со щитка в подъезде.


  1. Шаги установки светильников и подключения к одноклавишному выключателю:


  2. Сверлят отверстие коронкой в месте, где желают расположить выключатель.


  3. Делают штробу в стене до осветительного прибора. Потому что кабеля потребуется скрыть в бетоне.


  4. Подсоединяют осветительной устройство строго по маркировке электрических кабелей. Фазовый с фазой, нулевой с нолем.


  5. Затем подсоединяют выключатель к другому концу провода. Сетевая вводная фаза крепится строго на переключатель, а от него на осветительное устройство.


  6. Нулевой кабель и заземление соединяют с электрической сетью в квартире напрямую.


  7. Устанавливают выключатель в подготовленное отверстие.


  8. Провода в штробе замазывают гипсом и левкасят стену. Затирают и окрашивают в тот оттенок, в который была покрашена.


Теперь владелец квартиры знает, как подключить настенный светильник, не вызывая мастера.

Особенности монтажа и монтирования бра


Модели осветительных приборов со шнурком подключают напрямую кс электросети квартиры. Для этого тянут провода до светильника от распределительной коробки. Провода подсоединяют следующим образом:


Внимание! Кабели друг с другом соединяют специальными колодками. Не рекомендуется скручивать их между собой изолентой. Так как в процессе работы возможен нагрев провода. Изолента будет плавится, а соприкосновение нуля и фазы вызовет замыкание.


Опытные мастера советуют при монтировании бра в первую очередь понять, как подключить провода. Так как от правильности соединения кабелей будет зависеть работа светильника.


При параллельном подключении лампочек двух бра рекомендуется соединить фазу с фазой обоих светильников и вывести в общую распределительную коробку. Многие делают ошибку и подключают их в разброс, к нулевому проводу, вызывая короткое замыкание.

Монтаж светодиодного бра


Многие собственники квартир, которые желают обойтись без вызова мастера на дом, не знают, как подключить настенный светодиодный светильник. На самом деле у этого бра подключение считается самым простым. Так как светодиодные осветительные приборы уже содержат в себе блок питания на 12 или 24 В. От этого устройства отходя два кабеля. Их соединяют напрямую с проводами из распределительной коробки в комнате.


Внимание! Однако при любой работе электричеством рекомендуется обесточивать квартиру полностью, чтобы избежать удара током. Все осветительные устройства устанавливают на одном уровне. Опытные мастера не советуют разворачивать светильники так, чтобы свет падал попадал прямо на глаза или на постель в спальной комнате. Он должен литься по стене. Пренебрежение одним из вышеперечисленных советов отразится на красоте комнаты или здоровье человека.


Заключение


Теперь владелец квартиры знает, как выполнить подключение выключателя света к настенному
осветительному прибору. При правильном монтаже и соблюдении
всех вышеописанных шагов, свет
на стене не отключится внезапно и лампочки не перегорят от короткого
замыкания.

Вернуться к списку

Как подключить бра — схема подключения с выключателем шнурком

Во время проведения ремонта жилых и подсобных помещений, как правило, пользуются возможностью не только обновить или полностью поменять облик и стиль пространства, но и внести изменения в организацию искусственного освещения, в том числе применяя, источники местного освещения, разместив настенный светильник. &nbsp:Купить настенный светильник бра можно в&nbsp:http://www.medgikstairs.ru/catalo g/bra/ на сайте представлен богатый ассортимент разнообразных осветительных приборов.

Перед тем как подключить бра для того, чтобы сделать освещение определённого места или какого либо предмета мебели от розетки или непосредственно от электропроводки нужно предварительно осуществить скрытую прокладку проводки к месту размещения настенного светильника, что в процессе проведения ремонта сделать не сложно.

&nbsp:

Перед тем как бра купить, нужно учесть, что светильники могут быть, как классического типа для рассеянной подсветки помещения, так и современным бра. Современные приборы освещения для подсветки зеркала или картины либо предметов мебели имеют функции регулировки интенсивности и направления света, например, в местах, где проводится рукоделие или чтение литературы.

Поэтому, осуществляя местное освещение необходимо это учитывать, а также рекомендации специалистов как подключить бра с выключателем шнурком, кнопочным или двухклавишным переключателем.

Очень важная рекомендация – устанавливая настенные светильники в подсобных или бытовых помещениях, где высокая влажность воздуха, например, в подвалах, в ванных комнатах или банях, нужно приобретать влагозащищённые осветительные приборы, специально предназначенные для таких условий.

И ещё нужно учесть важные моменты , от которых зависит экономность и долговременность и даже безопасность местного освещения – это тип ламп, применяемый в осветительных приборах и то, что нельзя использовать лампы, мощность которых превышает показатели, указанные в паспорте светильника.

При покупке бра нужно сразу обращать внимание на величину напряжения питания светильника. В продаже есть светильники, которые питаются от напряжения 12 или 24 вольт, вместо 220 вольт. Что впоследствии вызовет проблему приобретения и размещения понижающего трансформатора. Хотя такие светильники рекомендуют использовать в подвалах и ванных комнатах.

Подключение бра с цепочкой и схема подключения бра с верёвочкой.

Рекомендации

Для того, чтобы подключить светильники данного тип, как и любые другие нужно строго соблюдать правила электрической безопасности и помнить, что перед началом любых работ связанных с электричеством, нужно убедиться в том, что помещение или квартира полностью обесточены.

Поэтому порядок монтажа и подключения настенного светильника таков:

  • 1. Необходимо вывернуть предохранительные пробки или выключить автоматические выключатели, которые расположены на щитке около электрического счётчика. Убедиться ещё раз с помощью индикатора в отсутствии электричества в проводке, которая предназначена для подключения светильника.
  • 2. Используя инструкцию, из комплекта к светильнику нужно разобрать его, чтобы использовать корпус для разметки крепления прибора.
  • 3. Приложив корпус на место установки светильника, нужно сделать отметки точек крепления, при этом нужно учитывать соблюдение горизонтальности расположения светильника, а также то, чтобы эти крепления не попали в ранее проложенную скрытую проводку.
  • 4. Затем перфоратором с нужным диаметром сверла сделать отверстия в стене, в отмеченных точках крепления, чтобы в них вставить дюбеля которые идут в комплекте светильника и шурупами прикрепить планку или сам корпус, в зависимости от типа крепления светильника.
  • 5. Переходим к подключению светильника к электрической сети с помощью клеммной коробки, которая, обычно находится внутри светильника. При этом нужно учесть, что проводка должна зайти в корпус светильника через, расположенные внутри, специальные отверстия.
  • 6. Подсоединив к электросети, собираем светильник и проверяем его работу, вкрутив предохранительные пробки или автоматические выключатели около электросчётчика.

Схему как подключить светильник бра с выключателем шнурком можно посмотреть на картинке ниже

Как подключить бра через выключатель обычного типа

Кроме вышеизложенных рекомендаций необходимо учесть несколько советов электромонтажников, а именно:

  • — электропроводку питания светильника необходимо вводить в его корпус строго вертикально снизу или сверху:
  • — чтобы включить либо выключить настенный светильник полностью или часть его ламп используются либо, как в первом, случае обычные выключатели, либо, как во втором варианте, переключатели:

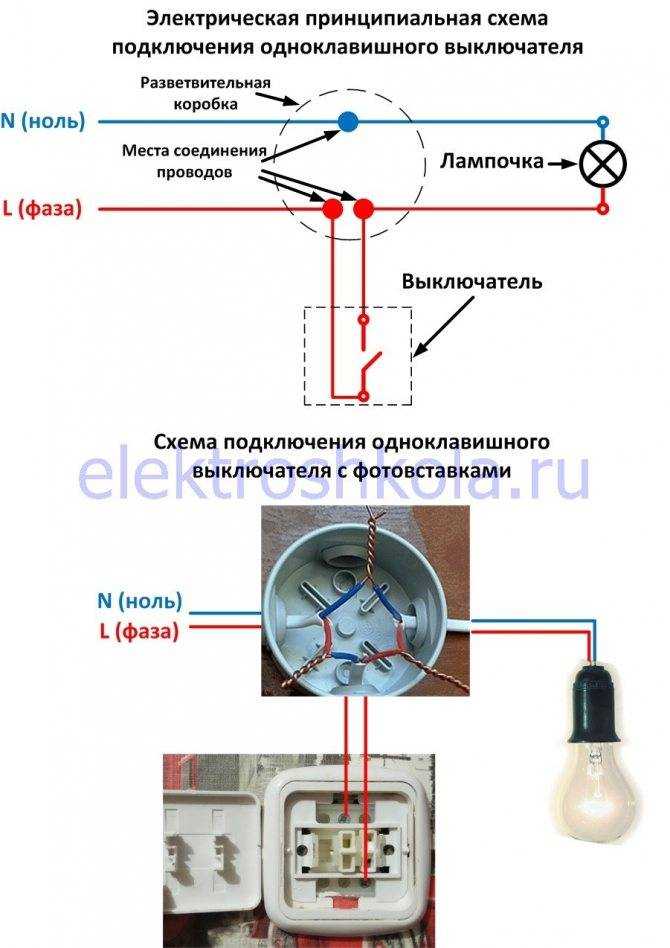

  • — если выбор сделан в пользу обычного выключателя, то схема подключение бра с выключателем будет такова: выключатель устанавливают на разрыве фазного провода электропроводки, а нулевой провод и провод заземления, если таковой имеется, подводятся напрямую к осветительному прибору.

Это важно, чтобы фазный провод размыкался при выключении питания, в противном случае, светильник будет находиться под напряжением даже тогда, когда он выключен и не горит. Таким образом, при замене лампы светильника есть риск поражения электротоком.

Как подключить переключатель бра двухклавишного типа

Модели двухклавишных переключателей широко распространены, потому что позволяют управлять освещением из одного места путём включения всех ламп настенного светильника либо их части. Схема как подключить бра к переключателю достаточно простая, и для изучения несложная, однако нужно её усвоить, чтобы получить гарантированный результат подключения.

Двухклавишный переключатель – это выключатель, оснащённый тремя контактами, при этом один контакт общий является неподвижным, а два других, которые независимы друг от друга, являются подвижными. Таким образом, двухклавишный переключатель имеет шесть рабочих состояний: два состояния (включено и выключено) одной клавиши, два таких же состояния второй клавиши и два состояния обеих клавиш переключателя.

Переключатель может иметь состояния, когда включены либо выключены обе клавиши, либо когда включена одна из них отдельно от другой, и тем самым осуществляется процесс управления настенным осветительным прибором.

В принципе вот и все рекомендации как подключить выключатель бра, которое можно сделать самостоятельно, не вызывая специалиста.

&nbsp:

Как самостоятельно установить умные выключатели света — лучший умный дом в Малайзии


Умные выключатели света

чрезвычайно удобны, так как позволяют управлять освещением в доме с помощью смартфона или голосовой команды. После установки умных выключателей вы сможете сэкономить гораздо больше времени и сил для более важных дел. Однако для самостоятельной установки этих переключателей требуются определенные навыки/знания, особенно если вы никогда раньше их не устанавливали. Будьте уверены, мы шаг за шагом расскажем вам, как самостоятельно установить интеллектуальные выключатели, соблюдая надлежащие меры безопасности.

Инструменты, которые потребуются перед самостоятельной установкой

  • Плоская отвертка/тестовый карандаш
  • Интеллектуальный выключатель света, который хорошо подходит к вашему предыдущему настенному выключателю и проводке (не нейтральная/нейтральная) Проводка
  • Кусачки
  • Фонарь
  • Изолента

Как установить интеллектуальный выключатель света

Шаг 1  : Изучите существующий настенный выключатель и проводку. Перед покупкой убедитесь, какой тип переключателя вам нужен. Вы ДОЛЖНЫ выяснить, какой тип переключателя вам нужен. Проверьте, есть ли в вашей домашней проводке нейтральная/не нейтральная установка, так как у каждой установки свой процесс установки. Кроме того, вам нужно будет проверить, сколько групп нужно вашему коммутатору. Например, для одного коммутатора требуются интеллектуальные коммутаторы с одной группой, а для двух коммутаторов — два коммутатора. Это все равно, если вы купили дополнительные переключатели группы, так как они все равно будут работать как обычно.

ВСЕГДА убедитесь, что вы отключили основное питание в блоке предохранителей, чтобы избежать удара током. Чтобы еще больше защитить себя от удара током, наденьте также непроводящие перчатки. Затем откройте существующие выключатели и осмотрите проводку. Чтобы открыть переключатель, вам нужно открутить винты на настенной пластине с помощью отвертки с плоской головкой или тестовой ручки. Медленно потяните отвинченную панель вперед. Чтобы убедиться, что вы не испортите проводку, вы всегда можете сфотографировать ее, прежде чем отсоединять провода, чтобы использовать ее в качестве руководства при установке интеллектуального переключателя.

Внимательно осмотрите проводку. В большинстве домов в Малайзии требуется заземляющий провод, входной и выходной провода, а также провод под напряжением. В большинстве домов в Малайзии нет нейтрального провода. Если у вас нет нейтрального провода, вам придется установить интеллектуальные выключатели, которым не нужен нейтральный провод. Например, интеллектуальные выключатели, для которых не требуется нейтральный провод, поставляются с конденсатором , который впоследствии можно установить в лампочку.

Шаг 2: После того, как вы ознакомитесь с настройкой проводки, снимите старый выключатель света. ВСЕГДА убедитесь, что питание отключено автоматическим выключателем. Вы всегда можете проверить, есть ли электричество, используя тестовую ручку. Затем полностью отсоедините старый выключатель света. Обратите внимание на то, какой провод является проводом под напряжением, а какой провод заземления, чтобы впоследствии не перепутать проводку. Вы также можете проверить, является ли провод под напряжением, прикоснувшись к нему тестовой ручкой. Если ваша тестовая ручка загорелась на проводе, который вы тестируете, значит, это провод под напряжением.

Шаг 3 : Подсоедините провода к интеллектуальному выключателю освещения соответствующим образом, соедините входной провод с входным проводом, выходной провод с выходным проводом, нейтральный провод с нейтральным проводом и заземляющий провод. к заземляющему проводу. Закрепите соединения и убедитесь, что они не ослаблены, чтобы предотвратить несчастные случаи в будущем. Вы всегда можете осторожно потянуть за провода, чтобы убедиться, что они правильно подключены к выключателю.

Вы также можете обратиться к приведенной выше схеме, чтобы убедиться, что все делаете правильно. Сразу после того, как вы закончили подключать провода соответствующим образом. Конденсатор потребуется для ненейтральных выключателей, которые будут установлены на ваших вентиляторах/светильниках. Конденсатор нужно будет установить только в одном из светильников/вентиляторов, подключенном к тому же интеллектуальному выключателю. Подключив конденсатор, вам нужно будет открыть свет/вентиляторы и найти проводку. Установите конденсатор между проводом под напряжением и нейтральным проводом.

Ваш конденсатор будет выглядеть примерно так после установки между проводом под напряжением и нейтральным проводом.

Шаг 4 : Убедитесь, что все правильно подключено, и закрепите умный свет на месте.
