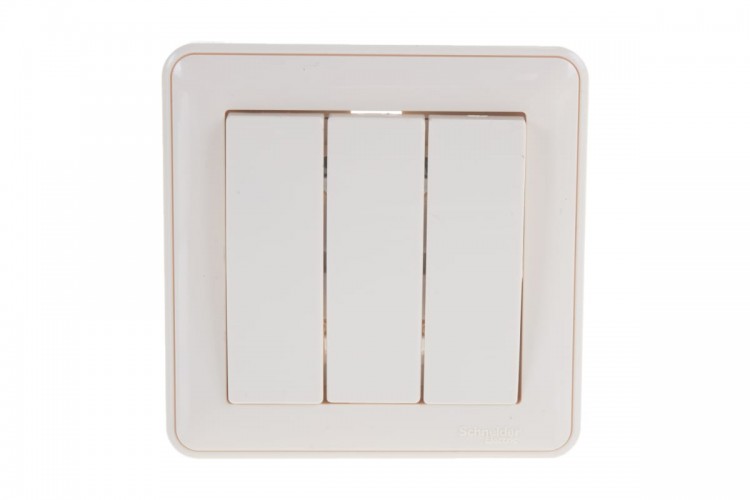

Выключатель на 3 клавиши: Купить Выключатель 3 клавиши бежевый

Содержание

Как подключить выключатель с тремя клавишами: инструкция по самостоятельному монтажу

При обустройстве домашней электропроводки или ее ремонте необходимо точно знать, как подключить выключатель с тремя клавишами к действующей осветительной сети. Исходить следует из того, сколько светильников предполагается использовать в данной линии и как рационально распределить три клавишных механизма по отдельным нагрузкам. Чтобы разобраться, как подключаются 3 клавишные выключатели, потребуется ознакомиться с их конструкцией и спецификой применения.

Содержание

Конструкция и особенности применения
Порядок и схемы включения
Подключение люстры и трех комнат
Ошибки подключения

Конструкция и особенности применения

Трехклавишный выключатель позволяет изменять уровень освещенности помещения путем включения необходимого количества приборов

Конструктивно выключатель на 3 клавиши представляет собой стандартный механизм перекидного типа, состоящий из трех одинаковых узлов. При изменении положения одной кнопки-клавиши (при нажатии на ее в верхний край) внутренний коммутатор замыкает эту цепочку. При надавливании на ее нижнюю часть система возвращается в исходное состояние, когда электрическая цепь разомкнута.

Те же процессы происходят при нажатии оставшихся двух клавиш трехкнопочного прибора.

Особенность конструкции этого механизма состоит в том, что его нижние контакты объединены в одну колодку, к которой подводится общий фазный провод. А верхние клеммы сделаны раздельными, что позволяет подключать к ним три различные нагрузки.

Стандартное подключение 3х клавишного выключателя предполагает следующие варианты коммутаций:

При нажатии на одну из клавиш фазное напряжение подается только в цепь, отходящую от соответствующего контакта в сторону нагрузки. Подключается отдельная лампочка или группа осветителей.
Если нажать сразу две кнопки – 220 Вольт коммутируются на провода, которые подключены к двум лампочкам люстры, например.
Когда все клавишные механизмы переведены в верхнее положение, фаза поступает сразу на три нагрузочные линии с включенными в них лампами.

После переведения всей перекидной системы в нижнее положение напряжение с верхних электрических контактов переключателя полностью снимается. Все лампочки управляемой с его помощью люстры гаснут.

Выключатель на три клавиши может включаться по разным схемам и быть задействованным либо частично, либо полностью. Последний случай востребован при необходимости повысить освещенность помещения до максимума.

Порядок и схемы включения

Схема подключения отдельных комнат

Порядок прокладки и подсоединения проводников, подходящих к выключателю, зависит от способа его включения в коммутируемую цепь. Согласно используемым схемам подключения выключателей света с тремя клавишами возможны следующие варианты:

К прибору подводится только фазный провод, коммутируемый на три различные нагрузки. Нулевая жила проложена к люстре от находящейся рядом распределительной коробки еще на этапе строительства.
Для подключения используется фазный провод, идущий вместе с нулевой жилой от ближайшей розетки.

В первом случае подводящий провод замурован в стену (при скрытой электропроводке), а его конец выступает наружу. Его длина должна быть достаточна для того, чтобы можно было подсоединить конец к общей клемме выключателя. Три отходящих проводника прокладываются по поверхности стены до соответствующей нагрузки через распределительную коробку.

Второй способ используется при подключении тройных выключателей с розеткой в старых домах, где полноценные распределительные коробки чаще всего отсутствуют. На их месте под потолком установлена пластиковая коробка с размещенными внутри скрутками.

В этой схеме от розетки берется как фаза, так и нуль, причем последний прокладывается в обход выключателя и вместе с фазной жилой подводиться к имеющейся скрутке. Оттуда они вместе кроссируются на осветительный прибор. При оформлении соединений в распределительной коробке или скрутке нужно внимательно следить за цветом изоляции подходящих и отходящих в сторону светильника проводников.

Нулевые жилы обычно имеют голубую (синюю) изоляцию, а защитное покрытие фазных проводов по цвету бывает либо красным, либо коричневым. Коммутация пары силовых контактов производится строго с соблюдением цветной маркировки.

Независимо от схемы, по которой нужно подсоединять выключатель, он может использоваться для следующих нужд:

Подключение отдельной люстры с тремя или более группами ламп.
Коммутация работы точечных осветителей или элементов подсветки (на основе светодиодной ленты, например).
Управление освещением в трех комнатах из одного удаленного места (для этих целей обычно выбирается коридор).

Следует рассмотреть основные из предложенных вариантов более подробно.

Подключение люстры и трех комнат

При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:

На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.
Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.

При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.

Ошибки подключения

Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

При использовании трехклавишного прибора для коммутации освещения в трех комнатах иногда ошибочно устанавливают его на помещения проходного типа. Для «сквозных» комнат этот тип подключения не подойдет, потребуются специальные выключатели проходного типа.
