Что нужно знать о планировании электрики в квартире — INMYROOM

Уровень комфорта в интерьере в том числе зависит и от грамотного планирования электрики: расположение розеток и выключателей должно отвечать требованиям эргономики. Вместе с архитектором Никитой Морозовым объясняем, на какие нюансы важно обратить внимание, чтобы впоследствии будущий интерьер не разочаровал.

Никита Морозов

архитектор

Постоянный автор INMYROOM. В 2007 году организовал дизайн-бюро KM STUDIO

1. Учитывайте планировку вашей квартиры

В первую очередь продумайте количество и места размещения розеток, выключателей, выводов для подключения осветительных приборов. Обязательно учитывайте ваше планировочное решение с расстановкой мебели и оборудования.

Каждая розетка должна быть функционально обозначена в соответствии с ее назначением: или это розетки для подключения стационарной бытовой техники, или розетки для свободного использования, или розетки, необходимые для подключения техники в рабочих зонах.

Дизайн: Ирина Чистякова

2. Определите высоту расположения розеток и выводов подключения

Как правило, стандартами устанавливается высота расположения розеток условно свободного назначения в 250–300 мм от уровня чистого пола (чистый пол – пол с учетом финишного напольного покрытия).

Также критерием при определении высоты розеток может служить высота напольного плинтуса. Например, если плинтус имеет высоту 130–160 мм, высота розеток может быть 250 мм от чистого пола.

Дизайн: Enjoy Home

3. Правила для мокрых зон

Не стоит располагать розетки ниже, чем выводы коммуникации водоснабжения, а также близко к смесителям. Высота расположения розеток (они обязательно должны быть влагозащищенными) около и над раковинами может составлять 1100–1150 мм от чистого пола.

И помните: розетки около вводов в стиральную машину коммуникаций водоснабжения и слива, то есть за стиральной машиной, – табу.

Дизайн: Megabudka

4. Розетки и выводы подключения на кухне

Приступайте к планированию розеток и выводов подключения на кухне только при готовом планировочном решении и чертежах мебели для кухни.

В рабочих зонах розетки, как правило, располагаются на разных высотах соответственно их назначению. Самый нижний ряд розеток (высота – 70–100 мм (по центру розетки) предназначен для подключения стационарной бытовой техники: варочной панели с духовым шкафом, холодильника, морозильной камеры, посудомоечной машины. Опять-таки не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Следующий ряд розеток (высота – 1060–1100 мм от чистого пола) находится над рабочей поверхностью кухни. В основном эти розетки предназначены для подключения мобильной бытовой техники (электрочайников, блендеров) – наличие рядом с местом расположения розеток свободной поверхности обязательно.

Если у вас есть отдельно выделенные высокие шкафы со встроенными в них духовых шкафом, микроволновой печью, пароварочной машиной и другой техникой выше рабочей поверхности, поднимайте розетки на высоту 900–1000 мм от чистого пола (в зависимости от положения техники).

Дизайн: KM Studio

5. Розетки для подключения акустической и телевизионной техники

К моменту определения местоположения розеток важно продумать:

  • количество подключаемой техники (ТВ, DVV-проигрыватель, ресиверы, колонки) – от него будет напрямую зависеть количество закладываемых розеток;
  • выбор транслирования телевидения и его специфические характеристики – от этого будет зависеть количество слаботочных розеток;
  • местоположение самого экрана. Если вы планируете ставить телевизор на предмет мебели (комод, консоль, тумба), розетки могут находится внизу одной группой (250–300 мм от чистого пола по центру нижнего ряда розеток).

    Если телевизор будет висеть на стене, группу розеток, выделенных непосредственно для подключения телевизора (электрическая розетка и необходимое количество интернет- и антенных розеток) должны находится за телевизором на высоте 1200 мм от чистого пола. Кстати, эта высота оптимальна не только при расположении телевизора на стене: если впоследствии вы захотите все-таки поставить телевизор на тумбу, он закроет собой эти розетки.

    Телевизор висит на стене в помещении, не предусматривающем достаточного расстояния для его просмотра в сидячем или лежащим положениях? Монтируйте розетки на высоте 1500–1600 мм от чистого пола.

Дизайн: Ариана Ахмад, Татьяна Карякина

6. Сначала подберите мебель, потом монтируйте розетки

Перед монтажом розеток свободного пользования (к таким мы часто подключаем пылесос, зарядку от смартфона, телефонную базу, настольные лампы) определитесь с местоположением и габаритами предметов мебели. Только так вы сможете избежать моментов, когда диван, кресло или кровать оказываются слишком большими и загораживают собой группу розеток.

Дизайн: KM Studio

7. Где разместить выключатель?

Не забывайте про выключатели освещения – они тоже относятся к электрике. Константа высоты их расположения – 900 мм от чистого пола. Хорошее решение – совместить розетки и выключатели в одной рамке. Исключение – ванная комната  и сантехнические узлы: в этих помещениях выключатели, как и розетки, следует располагать на высоте 1000–1150 мм от чистого пола.

Также никто не отменяет индивидуальные случаи, когда требуется разместить выключатель над предметом мебели выше заданной стандартной высоты выключателя. В таких случаях высота выключателя обычно рассчитывается исходя из высоты предмета мебели.

Дизайн: Анна Павловская

8. Что нужно знать про расположение выключателя относительно двери и мебели

Расположение
выключателей напрямую зависит и от расположения дверей. Идеально, когда вы открываете дверь левой
рукой и включаете свет правой.

Дизайн: KM Studio

Если планируете локальное местное освещение, например, бра, светильники для чтения или подсветку кухонной рабочей поверхности, размещайте выключатели в максимальной близости к месту расположения светильников.

Дизайн: KM Studio

9. Найдите место для датчика теплого пола

Если в квартире планируется электрический теплый пол, к розеткам и выключателям добавьте датчик теплого пола.

При планировании расположения датчика в первую очередь учитывайте его близость к помещению с теплым полом, удобство пользования им. Также учтите положение выключателей: удачное решение – монтаж датчика теплого пола в одной рамке с выключателем и с эстетической и с функциональной точки зрения.

Дизайн: KM Studio

10. Правильно располагайте устройства электрооборудования относительно друг друга

Здесь помимо функциональных аспектов решения вопроса, немаловажной
является и эстетическая сторона вопроса. Я рекомендую следовать принципу
расположения устройств по одной оси – и вертикальной, и горизонтальной.

Старайтесь привязывать местоположение розеток и
выключателей к одному месту, не раскидывайте их по стене в разных углах, на разных высотах – впоследствии ничто не должно помешать дизайнерским решениям в отделке стен и расположению
предметов декора.

Дизайн: Ольга Абрамова

Обзор SCHNEIDER GLOSSA. Розетки, выключатели и другие электроустановочные изделия в большом ассортименте

Schneider Glossa представляет собой серию различных электроустановочных устройств в широком ассортименте. Сюда входят разные виды розеток, выключателей, переключателей, рамок, свето- и терморегуляторов в 14 расцветках.

Изделия имеют лаконичный, сдержанный дизайн, который подойдет под любой интерьер.

5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент

Ваш промокод:BLOGСмотреть все товары


Особенности серии

Серия Schneider Electric Glossa разработана вместе с российскими электриками и характеризуется целым рядом конструктивных достоинств, позволяющих быстрее осуществить монтаж электроизделия:

1. Универсальные винты. Все работы по установке можно выполнить с помощью лишь одной отвертки.

2. Удобное подключение проводов. Клеммы выключателей расположены в 2 ряда (снизу и сверху), а розеток — в один ряд.

3. Легкость монтажа комбинаций с несколькими постами за счет наличия симметричных пазов на стальном суппорте для шлицевой отвертки.

4. Надежные монтажные лапки. Они плотно прижаты к корпусу механизма и делают процесс установки более легким.

Все изделия изготовлены из материалов, устойчивых к высоким температурам (полиамида и поликарбоната). Поверхность выполнена из PC+ASA, имеющего глянцевую поверхность, устойчивого царапинам и ультрафиолетовому излучению.

Большинство устройств доступны в 14 различных цветах: белом, бежевом, алюминий, титан, дуб, перламутр, антрацит, шоколадном, молочном, фисташковом, баклажановом, платиновом, графит, сиреневый туман. Это позволяет создавать уникальный дизайн каждого изделия, ведь можно составлять многочисленные комбинации из рамок и механизмов разных расцветок.

Выключатели

Выключатели серии «Глосса» представлены в различных вариантах и моделях, о каждой из которых речь пойдет ниже. Они доступны в 14 цветах.

Одноклавишные

Данная разновидность выключателей делится на модели:

1. С подсветкой (лампочка располагается вверху клавиши).

2. Без подсветки.

Они размером 7,1х7,1х3,85 см, имеют степень защиты от пыли и влаги класса IP20.

Двухклавишные

Выключатели с двумя клавишами также бывают двух типов:

1. С подсветкой (лампочки располагаются на каждой клавише вверху).

2. Без подсветки.

Они так же, как одноклавишные выключатели, имеют размер 7,1х7,1х3,85 см и степень защиты класса IP20.

Трехклавишные

Данная модель выключателей представлена только в одном варианте — без подсветки и имеет те же размеры и степень защиты, что и предыдущие виды.

Карточные

Как правило, такой тип выключателей используется для гостиничных номеров. Он необходим для управления бытовыми электроприборами, освещением, электронным оборудованием. Включение и выключение происходит при помощи специального ключа-карточки размером не более 5,4 см, длиной не меньше 8 см и толщиной от 0,8 до 1,2 мм.

Кнопочные (с самовозвратом)

Выключатели этого типа представлены в трех вариантах:

1. Обычные.

2. С подсветкой. Лампочка находится вверху кнопки.

3. С табличкой. На ней можно поместить какую-либо информацию — например, для какой комнаты предназначается данный выключатель.

Первая модель доступна во всех 14 расцветках, а последние две — только в 5 цветах: белом, бежевом, алюминиевом, титан, дуб.

Переключатели

Переключатели серии «Глосса» бывают двух видов:

1. Одноклавишные. Эти переключатели, в свою очередь, делятся на 3 типа: с подсветкой и без нее для управления 2 источниками света из одной точки, а также перекрестные для управления одним источником света с двух мест.

2. Двухклавишные. Предназначены для управления двумя и более источниками света из одной точки.

Имеют стандартный для данной серии размер: 7,1х7,1х3,85 см.

Розетки

Компания Schneider также предоставляет и большой выбор розеток серии Glossa (она включает 7 различных видов). Все описанные модели доступны в 14 расцветках.

Одинарные

Данная разновидность розеток бывает двух типов:

1. Без заземления. Включает только одну модель — без шторок, т. е. обычную, стандартного вида.

2. С заземлением. Сюда входят две модели: без шторок и со шторками (специальными пластиковыми вставками, которые закрывают отверстия розетки, когда она не используется).

Описанные модели имеют размер 7,1х7,1х3,7 см.

USB розетки

Данный вид розеток предназначается для установки в общественных и жилых помещениях с целью зарядки электронных устройств (телефонов, планшетов, mp3/mp4-плееров и др.).

USB-розетки — двойные. Представлены в следующих вариантах:

1. 5В/1400 мА, 2 Х 5В/700 мА и 5В/2100 мА, 2 Х 5В/1050 мА. Данные две модели имеют разный выход тока, но оснащены двумя разъемами типа A.

2. A+С, 5В/2,4 А, 2х5В/1,2 А. Эта модель розетки оснащена двумя разными разъемами: типа A и типа C.

Такие розетки позволяют заряжать два устройства одновременно.

Телекоммуникационные

Телекоммуникационные розетки предназначены для подключения соответствующего активного оборудования пользователей. В серии Glossa представлено несколько разновидностей данного типа изделий.

TV-розетки

Они предназначаются для подключения радио- и телевизионных приемников, которые используются для приема цифровых или аналоговых, спутниковых или эфирных сигналов.

В 14 цветах доступны одинарные розетки:

1. TV антенна коннектор.

2. TV оконечная 1 dB.

3. TV проходная 4 dB.

Двойные модели (для подключения двух кабелей) доступны лишь в 8 цветах — белом, бежевом, шоколадном, перламутровом, алюминий, титан, дуб, антрацит.

1. TV/R оконечная 1 dB и TV/R проходная 4 dB. Предназначаются для подключения кабеля наземного телевидения и радио.

2. TV/SAT оконечная 1 dB и TV/SAT проходная 4 dB. Разработаны для подключения кабеля наземного и спутникового телевидения.

Удобно, что каждый разъем в двойных розетках подписан для лучшего понимания.

Телефонная

Телефонная розетка RJ11 предназначается для установки в телекоммуникационных сетях, а также для подсоединения внешних устройств (факса, телефона и др. ). Она доступна в 14 разных цветах. Имеет размеры 7,08х7,08х3,45 см.

Компьютерные

Такие розетки созданы для установки в телекоммуникационных сетях и нужны для подключения к локальным сетям, интернету и для подсоединения внешних устройств.

1. Одинарная (для одного кабеля) RJ45, кат. 5е.

2. Двойная (для двух одинаковых кабелей) RJ45 + RJ45 , кат. 5е.

Обе модели имеют размеры 7,08х7,08х3,45 см.

Двойная (для телефона и компьютера)

Данная розетка модели RJ11+ RJ45, кат. 5е позволяет одновременно подключить кабели от компьютера и телефона, что особенно востребовано в офисах и других рабочих местах, кабинетах. Доступна в 14 расцветках.

Рамки

Рамки необходимы для фиксации розеток или выключателей в монтажной коробке. К тому же они придают устойчивость конструкции, позволяют более гармонично вписать элементы электропроводки в интерьер.

Рамки серии «Глосса» бывают двух видов:

1. Горизонтальные. Одно-, двух-, трех-, четырех и пятипостовые.

2. Вертикальные. Двух-, трех-, четырехпостовые.

Доступны в 14 разных цветах.

Терморегулятор

Электронный термостат с датчиком предназначен для управления теплым полом путем регулировки температуры нагревательных кабелей. Включается устройство при помощи кнопки, расположенной на передней панели. Когда терморегулятор включен, горит красный индикатор.

Датчик термостата входит в комплект поставки.

Прибор оснащен электронной защитой от перенапряжения, имеет пыле- и влагозащиту IP20. Устройство позволяет выставить температуру от +5° до +50℃.

Доступен терморегулятор во всех расцветках, за исключением цвета дуба.

Светорегулятор

В серии Glossa представлено две модели светорегуляторов, доступные в 14 расцветках.

Первая — диммер поворотный мощностью 300 Вт, предназначается для регулировки яркости источников освещения (ламп накаливания, галогенных ламп с напряжением 230 В). Прибор оснащен специальной ручкой, с помощью которой осуществляется регулирование яркости, а также включение и выключение света. Его можно установить в монтажную коробку при помощи распорных «лапок» или винтов.

Светорегулятор имеет размеры 8,5х8,5х5,1 см и степень защиты IP20. Рабочая температура: от 0° до +30℃.

Вторая модель диммера — поворотно-нажимная, мощностью 600 Вт/ВА. Как и предыдущее устройство, служит для регулирования яркости ламп накаливания и галогенных ламп (обмоточных, электронных и тороидальных трансформаторов). Включение и выключение света осуществляется путем нажатия ручки, а регулирование уровня яркости достигается с помощью ее вращения.

Данная модель светорегулятора разработана для двухпроводного подключения. Если подсоединить второй переключатель, то диммер может быть использован в качестве проходного. Прибор оснащен защитой от короткого замыкания, перегрева, перегрузки и перенапряжения.

Устройство имеет защиту от пыли и влаги класса IP20, а размеры — 8,3х8,3х5,2 см. Диапазон рабочей температуры составляет от +5° до +35℃.

Изделия в сборе

Если предыдущие изделия (розетки и выключатели) продаются без рамок, т. е. только сам механизм, то в данном случае устройства уже собраны.

Выключатели

Выключатели в собранном виде бывают одноклавишные (доступны во всех 14 цветах) и двухклавишные (все расцветки, кроме дуба, титана и алюминия).

Они выполнены в форме квадрата и имеют размеры 8,3х8,3 см.

Розетки

Розетки вместе с рамкой тоже представлены в двух вариантах. Первый — без заземления, они бывают:

  • двойные;
  • без шторок.

Второй вариант — с заземлением, они делятся на:

1. Одинарные. Сюда входят модели: со шторками (доступны во всех цветах, кроме алюминия, титана, дуба), без шторок, со шторками и крышкой, со шторками и крышкой IP44.

2. Двойные. Данные розетки бывают без шторок, со шторками, со шторками и крышкой IP44.

Следует отметить, что в данном случае размеры каждой модели индивидуальны.

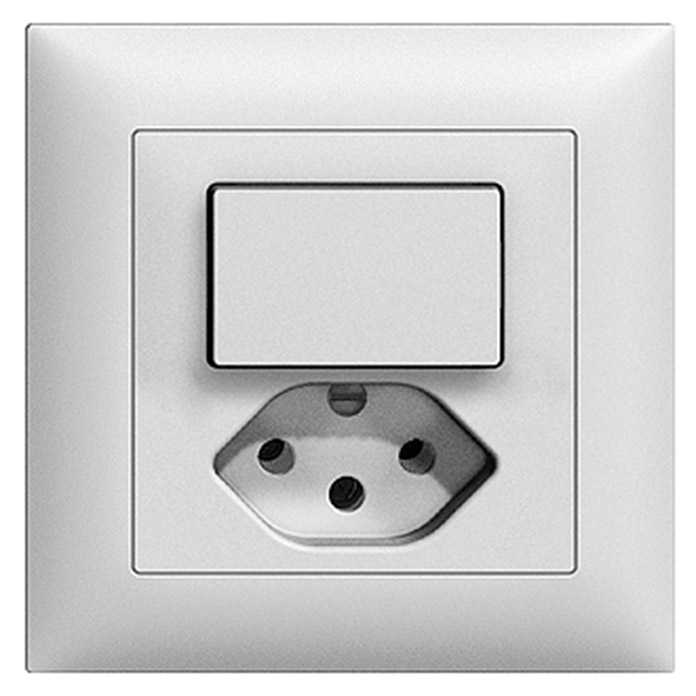

Блок комбинированный (розетка+выключатель)

Такие комбинированные блоки решают сразу две задачи, экономят пространство и упрощают монтаж. Они доступных только в двух цветах: белом и бежевом.

Модели без заземления представлены в следующих видах:

1. 1-клавишный выключатель и розетка без шторок.

2. 2-клавишный выключатель и розетка без шторок.

3. 2-клавишный выключатель с подсветкой и розетка без шторок.

4. 3-клавишный выключатель и розетка без шторок.

Блоки с заземлением:

1. 1-клавишный выключатель и розетка со шторками.

2. 2-клавишный выключатель и розетка со шторками.

3. 2-клавишный выключатель с подсветкой и розетка со шторками.

4. 3-клавишный выключатель и розетка со шторками.

Все модели изготовлены в форме квадрата.

Аксессуары

Кроме основных электроустановочных изделий, компания Schneider в серии Glossa представляет и дополнительные аксессуары. Все они доступны в 14 разных цветах.

Вывод кабеля

Изделие необходимо, чтобы вывести один или несколько кабелей скрытой проводки из стены. Имеет размеры 7,8х7,8х4,63 см.

Коробка наружного монтажа

С помощью данного изделия можно сократить затраты на установку электропроводки. Без нее пользователю придется к каждому электроприбору подключать кабель, а большое количество проводов очень тяжело скрыть, не испортив интерьер.

Коробка имеет габариты 4х8,3х4,6 см.

Расширение коробки наружного монтажа

Данное расширение позволяет соединить вместе несколько коробок наружного монтажа. Имеет размеры 4х8,3х4,6 см.

Электроустановочные устройства Schneider Glossa характеризуются большим ассортиментом и простотой монтажа. Они сделаны из термостойкого пластика и покрыты материалом PC+ASA, устойчивым к появлению царапин и УФ-излучению. Устройства выполнены в лаконичном дизайне, подходящем к любому интерьеру.
