	УПРАВЛЕНИЕ СВЕТИЛЬНИКОМ  ИЗ  НЕСКОЛЬКИХ  МЕСТ             Задача управления освещением из нескольких мест часто возникает в быту.   Например,  требуется включать освещение  лестничного марша  жилого дома на входе  и выключать при подходе к двери квартиры, а  в  личных домовладениях   включить свет во дворе  при входе в калитку и выключить  при  входе в дом и наоборот.   Иногда для этой цели применяют беспроводные системы  дистанционного управления с передачей команд по радиоканалу, например HS-R2  или автомобильные сигнализации,   но при большом числе пользователей применяется установка нескольких выключателей.           Поиск подходящих  устройств  в Интернете  даёт только 2 схемы  управления  светильником из двух или трёх мест, которые не содержат никаких дополнительных элементов, кроме специальных выключателей  и очень просты в реализации.   Специальные клавишные переключатели, подходящие для этих схем, выпускают практически все ведущие мировые фирмы по производству электротехнического оборудования.   При  отсутствии таких переключателей можно использовать  обычные тумблеры.   При внимательном рассмотрении  этих конструкций  выявляются  и существенные недостатки, например для  схемы управления освещением из двух мест, приведённой на рис.1,  придётся переделывать существующую проводку;  к  выключателям необходимо вести три провода  вместо обычных двух,  т.к фазный провод  питающего напряжения подключается  у дальнего выключателя, что не всегда осуществимо.  Аналогичная ситуация возникает при реализации схемы управления освещением из трёх мест.  Если  модернизируется  действующая система  с одним выключателем, к которому  уже подходит фазный провод, то ко второму выключателю  и  от  второго к третьему придётся вести по 3 провода, по одному из которых передаётся  фаза.  Кроме того,   в этой схеме  используется  двойной  выключатель, не всегда доступный.          Автором   сайта  разработано несколько  простых схем, позволяющих  упростить  монтаж  систем.    На  этой странице будут рассмотрены схемы, не содержащие активных электронных компонентов.  Если требуется   управление освещением  из двух разных мест,   а  проводников  ко второму выключателю только 2,  можно применить схему с диодным мостом,  изображённую на рис 3.    Внутри  плафона  лампы устанавливается подходящий диодный мост VD1  и  к  первому выключателю  подходят 2 провода.   От первого ко  второму выключателю также  проложены 2 провода.   Внутри второго выключателя  монтируются  два диода,  которые должны  быть рассчитаны  на   ток  лампы освещения  с учётом  перегрузки в момент включения  и выдерживать сетевое напряжение.  При использовании лампы  накаливания в 100W   диоды  моста  VD1  и  VD2, VD3  могут быть   типа 1N4005 … 1N4007.        К  сожалению,  чаще  возникает ситуация,  когда освещением необходимо управлять из более, чем  трёх мест.  Например,  в многоквартирном  доме  требуется   установить выключатель в  подъезде  дома  и независимые  выключатели  на лестничных клетках,  у   входа  в  каждую квартиру,  да  и  ламп освещения  установлено несколько.   Бывает ситуация с длинным  коридором,  на потолке  которого  в  ряд  располагается множество светильников, которыми необходимо управлять  из  нескольких помещений.   Простые схемы для этого не годятся,  к тому  же,  обычные выключатели не рассчитаны на   коммутацию  множества  ламп.  Самый простой выход —  для включения ламп использовать магнитный пускатель,  которым можно управлять  от кнопочных постов управления, как показано на рис 4.    Нажатием к нопок  SB1  и  SB2  с любого  поста управления можно  независимо включить и выключить освещение.   Между  всеми постами  управления  прокладывается  трёхжильный кабель и  последний  пост соединяется  пускателем.  Если  все  посты управления  располагаются  в одну сторону, то требуется  4 жилы —  одна жила сквозная,  для подключения последнего поста  к  блок — контакту  пускателя.  Для  исключения перекоса фаз  трёхфазной питающей сети  светильники  необходимо  сгруппировать  по  мощности, одинаковой для каждой фазы.   Приведённая схема проста,  но требует  прокладки многожильного кабеля  и использования специальных кнопочных постов управления.  Значительно упростить монтаж  внешних цепей  можно, если использовать схему, приведённую на рис.5.   В ней  дополнительно применяется  2 реле времени  и обычное реле,  зато  вместо  громоздких постов управления   устанавливаются  обычные  кнопки  без фиксации,  коих  великое множество — можно использовать даже звонковые.  От блока управления  прокладывается  шлейф  из двух проводников,  параллельно которому подключается  неограниченное количество   кнопок управления.  Включение и выключение  освещения  производится нажатием любой кнопки.        Работа схемы  происходит следующим образом:   В исходном  состоянии,  когда  освещение выключено,   все реле обесточены.   При кратковременном  нажатии любой кнопки SB1 … SBn  срабатывает пускатель КМ1,  который самоблокируется  через  Н.З. контакт реле К1.   Напряжение подаётся на светильники   HL1 …  HLn  и на  реле времени РВ1.   Через  несколько секунд,  когда кнопка  уже отпущена,   реле времени РВ1  подключает  шлейф  кнопок  к  катушкам  реле  К1  и РВ2.    Повторное нажатие кнопки  приводит  к  срабатыванию  реле К1,  РВ2  и  их самоблокировке.  Реле К1  своими Н.З. контактами  размыкает цепь катушки пускателя  и реле времени РВ1  — лампы освещения гаснут.   Контакты реле времени РВ1 возвращаются в исходное состояние, но повторного включения не происходит,  т.к  Н.З. контакт реле К1 несколько секунд остаётся разомкнутым.   Через 10 секунд  реле времени РВ2  своими контактами снимает самоблокировку  и схема возвращается в исходное состояние —  все реле обесточены.  Ещё одно нажатие любой кнопки SB1 … SBn  приводит к повторному включению  и т.д.    В схеме можно применить  любые  реле времени с временем  задержки  включения  5 … 15 сек, например  ВЛ-63  … ВЛ69.   Реле К1  также может быть любым,  с катушкой на ~220В.   Величина пускателя  КМ1 подбирается исходя из суммарной мощности  всех светильников.       При коммерческом использовании схемы на рис. 5  или  включении её в проекты  автоматизации необходимо известить об этом автора.   Схемы  однокнопочного управления  включением  различных устройств  можно сделать с использованием  электронных  компонентов.  Схемотехника  таких устройств,  разработанных автором сайта, будет рассмотрена в следующих страницах.	Уважаемые посетители! Все материалы сайта в случае их некоммерческого использования предоставляются бесплатно, хотя автор затрачивает достаточно большие средства на их обновление расширение и размещение. Если Вы хотите, чтобы автор отвечал на Ваши письма, обновлял и добавлял  новые материалы — активней используйте контекстную рекламу,  размещённую на страницах — для себя  Вы  узнаете много нового и полезного, а автору  позволит частично компенсировать собственные затраты  чтобы  уделять Вам больше внимания. ВНИМАНИЕ! Вам нужно разработать сложное электронное устройство? Тогда Вам сюда…

Как управлять светом из 3-х мест.

1 Комментарий о том, как управлять светом из 3 мест. Posted in Советы и хитрости для электриков Автор Themba Mbewe Posted on

Как я могу управлять светом из 3 мест? — это вопрос, с которым я сталкиваюсь в этой области. Сегодня я расскажу вам шаг за шагом, как вы можете управлять светом из 3-х мест.

Содержание

• Когда вы управляете светом из 3 мест?
  • Длинный коридор
  • Лестница
  • Комната с трехдверными проходами
• Как вы управляете светом из 3-х мест?
  • Как работают эти материалы?
• Промежуточный переключатель или 4-позиционный переключатель.
  • Traveler/Strappers
  • Живой или горячий провод.
  • Нейтральный провод.
  • Переключить провод.
• Собираем все вместе.
  • Как вы запускаете стрипперов/путешественников через свитч?
• как подключить трехпозиционный выключатель.
• Wemo WiFi переключает 3-стороннее управление.
  • Что вы можете сделать с трехпозиционным переключателем Wemo?
• Наконец, как вы можете управлять переключателем из 3-х мест?

Когда вы управляете светом из 3 мест?

Есть несколько ситуаций, когда вам нужно управлять светом или более из трех мест.

1. Длинный коридор
2. Лестница
3. Комната с тремя дверями.

Длинный коридор

Длинный коридор или коридор — идеальное место, где можно управлять одним или несколькими источниками света с помощью трех выключателей. Почему необходимо управлять светом с трех позиций?

Вы можете обнаружить, что, входя в коридор, вы включаете свет. Затем вы обнаруживаете, что комната, в которую вы хотите войти, находится на полпути, что вы делаете? Вы возвращаетесь, чтобы выключить свет на входном выключателе? Нет, вам не нужно возвращаться, поэтому вам нужно поставить еще один выключатель рядом с вашей комнатой.

Лестница

Я знаю большинство лестниц, используйте два переключателя для управления освещением на лестнице. Но бывают случаи, когда двух выключателей недостаточно или удобно для управления освещением на лестничной клетке.

Комната с тремя дверями

Я знаю, что вы видели комнаты с тремя дверями. Идея в том, что независимо от двери, которую вы используете, вы должны контролировать свет.

Когда вы входите в комнату, вы включаете свет, а выходя из комнаты через другую дверь, вы можете выключить свет.

Как управлять светом из 3 мест?

Управление светом из 3-х мест — довольно простая задача. Что вам нужно для выполнения этой задачи?

1. (2), 2-позиционные переключатели (3-позиционные переключатели)
2. 1 Промежуточный переключатель (4-позиционный переключатель)
3. Кабели.

Как работают эти материалы?

ДВУХКОНТАКТНЫЕ ВЫКЛЮЧАТЕЛИ : Это переключатели, которые имеют три клеммы на каждой группе переключателя и не имеют положения включения/выключения.

ПРОМЕЖУТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ : Промежуточный переключатель — это переключатель, который имеет 4 клеммы на каждой группе, как и 2-позиционный переключатель, он не имеет положения «вкл./выкл.».

КАБЕЛИ : Это проводники, которые вы используете для создания цепи, способной управлять светом из трех мест.

Отвечая на главный вопрос, как управлять светом из трех мест? Я собираюсь провести вас через процесс, который я использую.

Позвольте мне сказать, что свет, которым вы хотите управлять из 3 мест, находится на лестнице, в коридоре и в комнате с тремя дверными проемами.

Когда вы занимаетесь электропроводкой дома, я могу сказать, что у вас есть несколько цепей в доме. Одним из особых вопросов, когда речь заходит об электропроводке дома, является цепь освещения.

Как я уже говорил выше, вам потребуется три точки переключения. Затем вы прокладываете электрические кабели через 3 точки переключения.

Как подключить три точки переключения? Первый шаг, который вам нужно сделать, это узнать, какие провода проходят через 3 точки переключения. Вам нужно будет проложить следующие провода.

1. Ремни или бегунки
2. Провод под напряжением или под напряжением
3. Нейтраль.
4. Провод переключателя.

Промежуточный переключатель или 4-позиционный переключатель.

Промежуточные или 4-позиционные переключатели используются для управления освещением из 3-х мест. 4-позиционные переключатели или промежуточные переключатели используются в сочетании с 3-позиционными переключателями (2-позиционными переключателями).

Я должен пояснить, что 4-позиционный переключатель — это то же самое, что и промежуточный переключатель. В Америке вы называете это четырехсторонним, а в Великобритании и Европе — промежуточным переключателем. То же самое относится к 3-позиционному переключателю: в Америке вы называете его 3-позиционным переключателем, а в Великобритании и Европе — 2-позиционным переключателем.

Для управления светом из 3 мест вам потребуется один промежуточный переключатель и два двухпозиционных переключателя. Таким образом, промежуточный выключатель — это ключевой выключатель для управления освещением из 3-х мест.

Перемычки/перемычки

Перемычки являются наиболее важными проводами в системе двухсторонней коммутации. Это то, что я нашел, чтобы быть правдой для меня. Как только вы запутаете путешественников, ваша схема перестанет работать нормально.

Путешественники — пара тросов. Короче два провода. Вы запускаете путешественников от одной точки переключения к другой. Когда вы хотите управлять светом из 3-х мест, вы запускаете путников через все три точки переключения.

Провод под напряжением или под напряжением.

Это кабель, по которому проходит ток от распределительного щита к выключателю. Здесь вы прокладываете провод под напряжением от DB к двухпозиционному переключателю. Вам не нужно прокладывать провод под напряжением от DB ко всем коммутаторам. Вы запускаете его только через один переключатель.

Нейтральный провод.

Нейтральный провод — это обратный путь тока от различных нагрузок обратно к источнику. Вы не пропускаете нейтральный провод через любой из упомянутых переключателей. Вы запускаете его прямо к световой точке.

Переключатель проводов.

Провод выключателя — это провод, подающий ток к световой точке от выключателя. Вы подключаете провод переключателя к одному из двухпозиционных переключателей.

Собираем все вместе.

Что ж, все материалы на месте. На практике, когда вы прокладываете кабели для управления освещением из трех мест, вы не прокладываете кабели один за другим. Вы дергаете сразу все кабели, то есть путевые, провод выключателя, провод под напряжением и нулевой провод.

, когда вы закончите протягивать кабели через кабелепроводы и точки переключения. У вас должен быть провод под напряжением, пара контактов и провод заземления на одном двухпозиционном переключателе. У вас должен быть провод переключателя, пара бегунков и провод заземления на другом двухстороннем переключателе.

Следует отметить, что в зависимости от используемой системы электропроводки в некоторых случаях провод заземления может не понадобиться. Но когда вы используете металлические распределительные коробки, вы должны убедиться, что они правильно заземлены.

На распределительной коробке, где вы будете монтировать промежуточный выключатель, должны быть 2 пары бегунков и заземляющий провод. Зона освещения должна иметь нейтральный провод, провод выключателя и провод заземления.

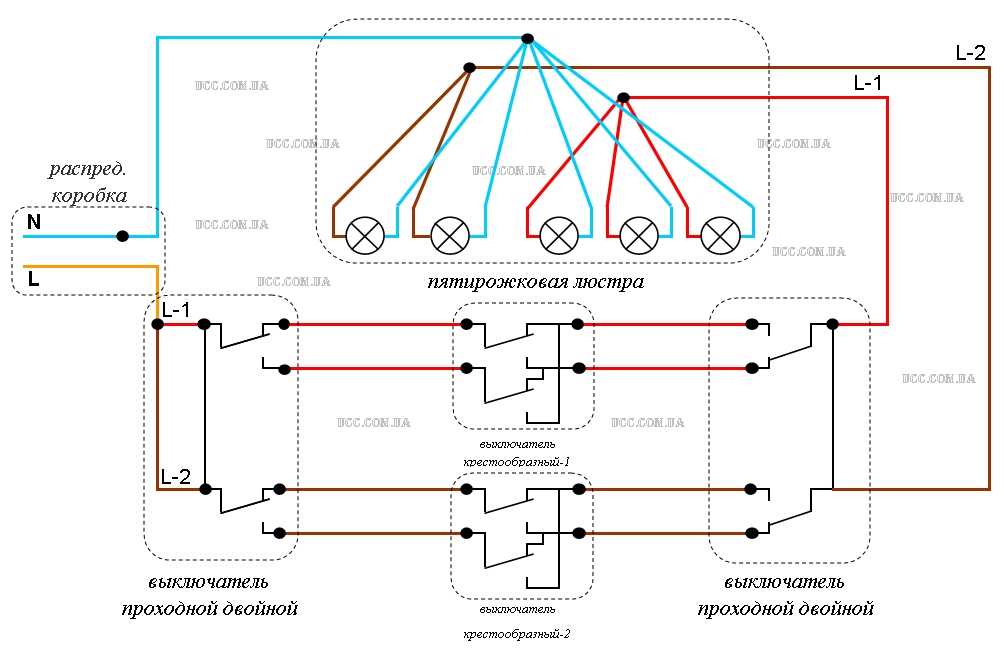

Как пропустить строповщиков/путешественников через переключатель?

Из обсуждения выше вы знаете, что во всех трех переключателях они путешественники. Как вы запускаете их, чтобы убедиться, что ваша схема работает нормально?

Вы управляете парой путешественников, от одного двухстороннего переключателя до промежуточного переключателя. Затем вы запускаете еще одну пару путешественников от другого двухстороннего переключателя к промежуточному переключателю.

Когда вы проложите кабели вот так, вы сможете управлять светом из трех мест.

как подключить 3-позиционный переключатель.

3-позиционный переключатель — это тот же переключатель, что и 2-позиционный переключатель. 3-позиционный переключатель используется в США, а 2-позиционный переключатель используется в Европе и Великобритании.

С помощью этого типа системы переключения у вас есть точка освещения или трехпозиционный переключатель, соединяющий несколько источников света, которые управляются двумя переключателями. обычно называется двухпозиционным переключателем с одной бандой. и с двух позиций. проверьте схему ниже. Схема подключения 3-позиционного переключателя

. 2-позиционный переключатель

Посмотрите видео ниже с инженерным мышлением, объясняющее, как работает 2-позиционный переключатель.

Wemo WiFi переключает трехстороннее управление.

Что можно делать с трехпозиционным переключателем Wemo?

1. Управляйте однополюсным и трехсторонним (двухсторонним) освещением со стены с помощью приложения или голоса.
2. Вы можете создавать расписания и таймеры. Приложение позволяет вам настроить различные источники света в вашем доме, чтобы они включались в то время, когда вы хотите, чтобы они включались, даже когда вас нет дома.
3. Вам нужен один интеллектуальный выключатель света на 1 3-х контактную (2-х контактную) цепь.
4. Световые выключатели Wemo могут заменить традиционные 3-позиционные (2-позиционные) выключатели, используемые в коридорах и на лестницах. Где два выключателя управляют одним светом.
5. Когда вас нет дома, включите режим «Нет дома». Эта функция позволяет переключателю включать свет случайным образом, заставляя зрителей думать, что вы дома.
6. Для правильной работы переключателя требуется нейтральный провод.

Наконец, как можно управлять переключателем из 3-х мест?

Не секрет, все, что вам нужно, это три переключателя, а именно 2 (количество), 2-позиционный переключатель (3-позиционный переключатель) и промежуточный переключатель (4-позиционный переключатель).

Вы также должны быть компетентны в подключении цепи, которая позволит вам управлять светом из 3-х мест. Если вы не можете подключить цепь самостоятельно, обратитесь за помощью к квалифицированному и лицензированному электрику.

Информация, которой я поделился с вами, основана на моем личном опыте выполнения электромонтажных работ. Я знаю, что есть другие способы управления светом из 3-х мест. Не стесняйтесь поделиться со мной своим опытом. В разделе комментариев ниже.

Как управлять одной лампочкой из 5 или 6 разных мест?

Управление лампой из пяти или шести мест с помощью 4-позиционных переключателей (США) или промежуточных переключателей (3-позиционных) в ЕС.

В сегодняшнем учебном пособии по установке домашней электропроводки мы покажем как подключить световую точку и управлять ею из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей В следующих странах ЕС, Великобритании и IEC. В то время как та же цель может быть достигнута с использованием тех же коммутаторов, известных как 3-ходовые и 4-ходовые коммутаторы в Северной Америке — США — NEC.

Чтобы все было просто и понятно, мы будем использовать следующие термины, которые являются одними и теми же, но известны как разные в США (NEC) и ЕС (IEC.

2-позиционный переключатель и 3-позиционный переключатель

• Северная Америка — США — NEC: SPDT (однополюсный, двухпозиционный) известен как трехпозиционный переключатель

.

• Великобритания, ЕС и IEC После Страны : SPDT (однополюсный, двухпозиционный) известен как двухпозиционный переключатель

3-ходовой и 4-ходовой переключатель

• Северная Америка — США — NEC: DPDT (двухполюсный, двухпозиционный) известен как 4-ходовой переключатель или перекрестный переключатель. Пара проводов, соединяющая 4-позиционный и 3-позиционный переключатели, известна как «путешественники».
• Великобритания, ЕС и IEC После Страны : DPDT (двухполюсный, двухпозиционный) известен как 3-позиционный переключатель или промежуточный переключатель. Пара проводов, соединяющая 3-позиционный и 2-позиционный переключатели, называется перемычками.

Нет никакой разницы между 4-позиционным переключателем (NEC) и 3-позиционным переключателем IEC, например. он представляет одно и то же. Короче говоря, 4-позиционный переключатель (США) или 3-позиционный (промежуточный) переключатель — это DPDT — это «двухполюсный двухпозиционный переключатель», имеющий четыре клеммы.

Учебники по подключению рекомендуемых переключателей для понимания этих конфигураций:

• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК
• Подключение DPDT в качестве 4-позиционного переключателя и промежуточного переключателя в качестве 3-контактного

Нажмите на картинку, чтобы увеличить

Прежде чем углубляться в детали, мы должны показать базовую конструкцию и рабочий механизм одностороннего и промежуточного переключателя .

Механизм работы и эксплуатации SPDT (2-way) Переключатель

Механизм работы и эксплуатации . Строительство, работа и использование в электропроводке

Промежуточный выключатель обычно используется в основных домашних электропроводных установках, т. е. в лестничной электропроводке, двусторонней коммутации, электропроводке в коридорах и прихожих, электропроводке в общежитии, электропроводке в туннелях, электропроводке в больницах, трехстороннем переключении, а также для управления точкой освещения. из разных мест с помощью двухпозиционных переключателей.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Управление лампой из пяти мест с помощью 4-позиционных и 3-позиционных переключателей — NEC

Требования:

• 2 Кол-во 3-позиционных переключателей (SPDT = однополюсный двойной проход) x 2 №
• 1 Кол-во лампочек) x 1 №
• Короткие отрезки проводов по мере необходимости.


Процедура:

Просто подключите три 4-позиционных переключателя посередине двух 3-позиционных переключателей, как показано на схеме подключения. Схема способна управлять лампочкой из пяти разных мест. Вы можете управлять точкой освещения из любого места, добавив дополнительные 4-позиционные переключатели в середине цепи, то есть между двумя 3-позиционными переключателями.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Управление лампой из шести мест с помощью 3-позиционных (промежуточных) переключателей и 2-позиционных переключателей — IEC

Мы будем использовать два 2-позиционных переключателя SPDT (однополюсный двойной проход) и четыре промежуточных переключателя (3- образом) для управления лампой из шести разных мест.

Полезно знать: Вы можете управлять точкой освещения из любого места, используя два двухпозиционных переключателя и необходимое количество промежуточных переключателей, необходимых для управления лампочкой (или любым другим электроприбором) из разные локации и места.

Требования:

• Двухпозиционные выключатели (SPDT = однополюсный двойной проход) x 2 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей и проводов x 12 №


Процедура:

Просто подключите четыре промежуточных переключателя посередине двух двухпозиционных переключателей, как показано на рис. ниже. Схема способна управлять лампочкой из шести разных мест. Вы можете управлять лампочкой из более чем шести мест, добавляя дополнительные промежуточные переключатели в середине цепи, то есть между двумя двухпозиционными переключателями.

Нажмите на изображение, чтобы увеличить

Работа схемы:

Если оба двухпозиционных переключателя находятся в положении ВЫКЛ или ВКЛ, лампочка включится и загорится, и лампочкой можно будет управлять (включить или выключить) нажатием любого промежуточного переключателя. Другими словами, вы можете включить или выключить световую точку простым нажатием любого переключателя, независимо от того, является ли он двойным переключателем или промежуточным переключателем.

Нажмите на изображение, чтобы увеличить

Как управлять одной лампочкой из шести разных мест?

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
• Для такого типа проводки требуется больше проводов и кабелей.

4-позиционные коммутаторы

• (промежуточные коммутаторы) немного дороже из-за сложной внутренней конфигурации.

4-позиционные переключатели

• рассчитаны на 120–277 В, а двухполюсные переключатели рассчитаны на 240 В.

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
