Ветряные электростанции ВЭУ

Ветряные электростанции — принцип работы

Ветряные электростанции производят электричество за счет энергии перемещающихся воздушных масс — ветра. Для ветряных электростанций с горизонтальной осью вращения минимальная скорость ветра составляет:

  • 4-5 м/сек — при мощности >= 200 кВт
  • 2-3 м/сек — если мощность <= 100 кВт.

Ветроэлектростанция  —  это  мачта, наверху которой размещается контейнер с генератором и редуктором. К оси редуктора ветряной электростанции прикреплены лопасти. Контейнер электростанции поворачивается в зависимости от направления ветра.

Ветряные электростанции с вертикальной осью вращения менее популярны. Сам генератор находится под мачтой, и главное, необходимость ориентации на ветер отсутствует. Ветряные электростанции с вертикальной осью вращения требуют для стабильной работы более высоких скоростей ветра и предварительного запуска от внешнего источника энергии.

Ветряные электростанции — основные проблемы

Основную проблему ветряных электростанций вызывает непостоянная природа ветра. При этом мощность ветряных электростанций в каждый момент времени переменна. Невозможно иметь от одной ветроэлектростанции стабильное поступление определенных объемов электроэнергии.

Ветряные электростанции имеют аккумуляторы для накопления электроэнергии,  для более равномерной и стабильной работы системы. По этой же причине возникает необходимость объединения ветряных электростанций в энергосистемы и комплексы с иными способами получения электроэнергии. Это, прежде всего газовые генераторы, микротурбины, солнечные электростанции — батареи на фотоэлементах.

Ветряные электростанции — преимущества

  • Ветряные электростанции не загрязняют окружающую среду вредными выбросами.
  • Ветровая энергия, при определенных условиях может конкурировать с невозобновляемыми энергоисточниками.
  • Источник энергии ветра — природа — неисчерпаема.

Как самому сделать ветрогенератор?

Ветряные электростанции — недостатки

  • Ветер от природы нестабилен, с усилениями и ослаблениями. Это затрудняет использование ветровой энергии. Поиск технических решений, которые позволили бы компенсировать этот недостаток — главная задача при создании ветряных электростанций.
  • Качественные ветрогенераторы очень дороги и практически неокупаемы.
  • Ветряные электростанции создают вредные для человека шумы в различных звуковых спектрах. Обычно ветряные установки строятся на таком расстоянии от жилых зданий, чтобы шум не превышал 35-45 децибел.
  • Ветряные электростанции создают помехи телевидению и различным системам связи. Применение ветряных установок — в Европе их более 26 000, позволяет считать, что это явление не имеет определяющего значения в развитии альтернативной электроэнергетики.
  • Ветряные электростанции причиняют вред птицам, если размещаются на путях миграции и гнездования.

Ветряные электростанции — производители — мировые лидеры

  • VESTAS
  • NORDEX
  • PANASONIC
  • VERGNET
  • ECOTECNIA
  • SUPERWIND

Ветряные электростанции — география применения

Ветроэлектростанции применяются в странах, имеющих подходящие скорости ветра, невысокий рельеф местности и испытывающих дефицит природных ресурсов.  Мировым лидером в использовании ветряных электростанций является Германия, в которой за небольшой промежуток времени построено ~9000 МВт мощности.

Единичная мощность ветроэлектрических станций увеличилась до 3 МВт. В Германии продолжается интенсивное строительство ветряных электростанций. Производство ветряных электростанций стало значительной частью экспорта Дании и Германии.

Производство ветряных электростанций обеспечило работой в Европе 60 000 человек. За рубежом приняты постановления на государственном уровне, содействующие внедрению возобновляемых источников энергии.

Ветряные электростанции в России

В России, за последние десятилетие, построено и пущено в эксплуатацию лишь несколько ветряных электростанций.

В Башкортостане установлены четыре ветряных электростанции мощностью по 550 кВт.

В Калининградской области, смонтировано 19 установок. Мощность парка ветряных электростанций составляет ~5 МВт.

На Командорских островах возведены две ветротурбины по 250 кВт.

В Мурманске вошла в строй ветроустановка мощностью 200 кВт.

Но совокупная мощность ветроэлектростанций России не превысила в 2004 году 12 МВт.

Российская Федерация — это страна с большой территорией, расположенной в разных климатических зонах, что определяет высокий потенциал использования ветряных электростанций. Технический потенциал составляет более 6200 миллиардов киловатт часов, или в 6 раз превышает всё современное производство электроэнергии в нашей стране.

Как самому сделать ветрогенератор?

Электрические ветряные мельницы (ветряки)

Электрическая ветряная мельница или просто ветряк — это вариант для тех, кто мечтает об автономном доме и тех, у кого нет возможности подключиться к существующей электромагистрали по причине ее значительной удаленности от дома. Назначение подобных установок в том, чтобы преобразовывать кинетическую энергию ветра в электрическую.

Конструкция ветряков не замысловатая и представляет собой мачту (на растяжках, монолитная, телескопическая), на вершине которой закрепляется редуктор с лопастями и генератор.

Если вы решили установить электрическую ветряную мельницу у себя на участке, то вам необходимо определиться с видом ветрогенератора и его мощностью.

Что касается вида ветрогенираторов, то их различают по количеству лопастей, по шагу винта, по материалу и по оси вращения. О последней классификации мы дальше и поговорим, так как определившись с тем, с какой осью вращения у вас будет ветрогениратор (с горизонтальной или вертикальной) подбирается все остальное.

Ветрогениратор с горизонтальной осью вращения.

Данный ветрогениратор представляет собой обычный пропеллер, у которого ось вращения ориентирована параллельно воздушному потоку.

Достоинства горизонтального ветрогениратора:

  • после его установки вы получаете надежный, экологически чистый, безопасный, а главное автономный источник энергии;

  • при равной мощности имеет меньшие габариты, чем вертикальный;

  • более высокая эффективность работы, за счет меньшего разброса углов атаки на рабочих режимах;

  • коэффициент полезного действия (КПД) выше, чем у вертикальных, 30% против 25%;

  • срок окупаемости меньше в 2-3 раза, чем у ветрогенератора с вертикальной осью вращения, и составляет около 15 лет.

Недостатки горизонтального ветрогениратора:

  • роутер необходимо ориентировать по направлению ветра, а для этого требуется внедрять дополнительные механизмы, например, флюгер;

  • не подходит для мест, где часто случаются турбулентные ветра;

  • для оптимальной работы установки скорость ветра должна быть 10-12 м/с (для вертикального ветрогенератора — 3-4 м/с).

Ветрогениратор с вертикальной осью вращения.

Тип конструкции у такого ветрогенератора совершенно отличается от конструкций горизонтального ветрогениратора. Здесь ось вращение ориентирована перпендикулярно воздушному потоку.

Достоинства вертикального ветрогениратора:

  • так же, как и ветрогениратор с горизонтальной осью вращения, он является экологически чистым, надежным, безопасным и автономным источником энергии;

  • всегда находиться по ветру, что не влияет на его производительность при смене ветрового потока в отличие от горизонтальных, у которых она падает при смене ветра;

  • немного выше коэффициент использования энергии ветра, чем у горизонтальных;

  • можно ставить в местах, где часто наблюдаются резкие и кратковременные порывы ветра;

  • для старта и дальнейшей работы требуется ветер со скоростью 1 м/с;

  • зимой снег не налипает на лопасти.

Недостатки вертикального ветрогениратора:

  • стоят дороже, парой в 2-3 раза по сравнению с горизонтальными;

  • для получения той же мощности, что и у ветрогениратора с горизонтальной осью, потребуется ветряк в 2 раза больше;

  • может вызвать сильные резонансы;

  • находится ниже к земле, чем ветрогенираторы с горизонтальной осью вращения.

Срок службы у обоих видов установок одинаков и составляет 15-25 лет, по истечении которого требуется замена основных деталей. Не отличается у обоих типов ветрогенираторов и уровень шума — при исправных и смазанных деталях в доме вы их слышать не будете.

Наибольшее же распространение в частном домостроение получили ветряки с горизонтальной осью вращения.

Необходимая мощность электрических ветряных мельниц

Какой мощности нужно покупать ветрогениратор, чтобы энергии хватило на все необходимое? Это второй вопрос, на который нужно ответить перед его приобретением.

Итак, для следующих запросов мощность ветряка должна быть:

300-500 Ватт — обеспечат зарядку мобильных устройств, просмотр телевизора или освещение нескольких помещений. От такого ветряка можно смело запитать баню при условии, что нагрев воды будет производиться дровами, газом или другими отличными от электричества способами;

1-5 КВатт — обеспечат работу стиральной машины, электроплиты, микровалновки, холодильника и другой бытовой техники;

5-10 КВатт — электроэнергией будет полностью обеспечен частный дом или коттедж, правда только в том случае, если не будут использоваться кондиционер и электрические отопительные приборы;

10-20 КВатт — такой мощности достаточно для обеспечения электроэнергией нескольких домов.

Правда, для того, чтобы вырабатывалась указанная энергия, необходим практически бесперебойный ветер, который должен дуть с оптимальной скоростью необходимой для каждой установки.



Поделиться статьей с друзьями:

Добавить комментарий

Как работают ветряные турбины?

Офис технологий ветроэнергетики

Ветряные турбины работают по простому принципу: вместо того, чтобы использовать электричество для производства ветра, как вентилятор, ветряные турбины используют ветер для производства электроэнергии. Ветер вращает пропеллерные лопасти турбины вокруг ротора, который вращает генератор, вырабатывающий электричество.

Исследуйте ветряную турбину

Чтобы увидеть, как работает ветряная турбина, нажмите на изображение для демонстрации.

Типы ветряных турбин >

Размеры ветряных турбин >

Узнать больше >

Ветер — это форма солнечной энергии, вызванная комбинацией трех одновременных явлений:

  1. Солнце неравномерно нагревает атмосферу
  2. Неравномерность земная поверхность
  3. Вращение Земли.

Характер и скорость ветрового потока сильно различаются по всей территории Соединенных Штатов и зависят от водоемов, растительности и различий в рельефе. Люди используют этот поток ветра или энергию движения для многих целей: парусный спорт, запуск воздушного змея и даже производство электроэнергии.

Термины «энергия ветра» и «энергия ветра» описывают процесс, посредством которого ветер используется для выработки механической энергии или электричества. Эта механическая энергия может использоваться для определенных задач (таких как измельчение зерна или откачка воды), или генератор может преобразовывать эту механическую энергию в электричество.

Ветряная турбина преобразует энергию ветра в электричество, используя аэродинамическую силу лопастей ротора, которые работают как крыло самолета или лопасти винта вертолета. Когда ветер обдувает лопасть, давление воздуха на одной стороне лопасти уменьшается. Разница в давлении воздуха по обеим сторонам лопасти создает как подъемную силу, так и сопротивление. Подъемная сила больше, чем сопротивление, и это заставляет ротор вращаться. Ротор соединяется с генератором либо напрямую (если это турбина с прямым приводом), либо через вал и ряд шестерен (редуктор), которые ускоряют вращение и позволяют уменьшить физически размер генератора. Этот перевод аэродинамической силы во вращение генератора создает электричество.

Типы ветряных турбин

Большинство ветряных турбин подразделяются на два основных типа:

Турбины с горизонтальной осью

Деннис Шредер | NREL 25897



Ветряные турбины с горизонтальной осью — это то, что многие люди представляют себе, когда думают о ветряных турбинах.

Чаще всего они имеют три лопасти и работают «против ветра», при этом турбина вращается в верхней части башни, поэтому лопасти обращены к ветру.

Турбины с вертикальной осью

Майк ван Бавел | 42795



Ветряные турбины с вертикальной осью бывают нескольких разновидностей, в том числе модель Дарье в стиле взбивалки, названная в честь французского изобретателя.

Эти турбины всенаправленные, то есть их не нужно направлять на ветер для работы.

Ветряные турбины могут быть построены на суше или на море в больших водоемах, таких как океаны и озера. Министерство энергетики США в настоящее время финансирует проекты , чтобы облегчить развертывание морской ветроэнергетики в водах США.

Применение ветряных турбин

Современные ветряные турбины можно разделить на категории по месту их установки и способу подключения к сети:

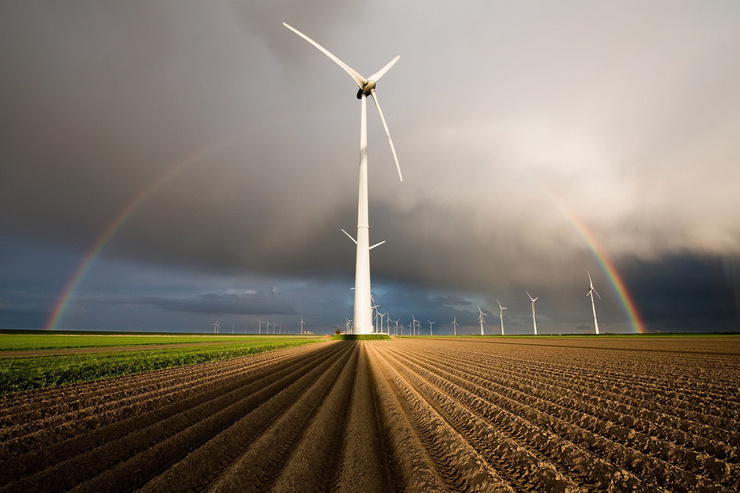

Наземный ветер

WINDExchange



Мощность наземных ветряных турбин варьируется от 100 киловатт до нескольких мегаватт.

Более крупные ветряные турбины более эффективны с точки зрения затрат и сгруппированы в ветряные электростанции, которые обеспечивают большую мощность в электросети.

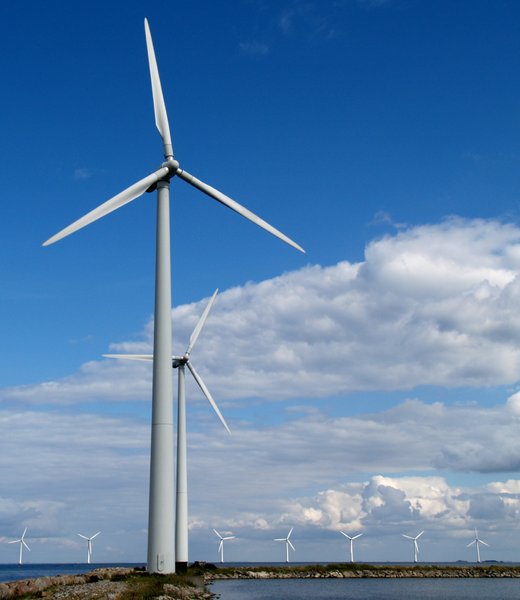

Морской ветер

Деннис Шредер | NREL 40484



Морские ветряные турбины, как правило, массивны и выше Статуи Свободы.

У них нет таких проблем с транспортировкой, как у наземных ветряных установок, поскольку крупные компоненты можно перевозить на кораблях, а не по дорогам.

Эти турбины способны улавливать мощные океанские ветры и генерировать огромное количество энергии.

Распределенный ветер

Когда ветряные турбины любого размера устанавливаются на «потребительской» стороне электросчетчика или устанавливаются в месте или рядом с местом, где будет использоваться производимая ими энергия, они называются «распределенным ветром».

Примус Ветроэнергетика | 44231

Многие турбины, используемые в распределенных приложениях, представляют собой небольшие ветряные турбины. Одиночные небольшие ветряные турбины мощностью менее 100 киловатт обычно используются в жилых, сельскохозяйственных, а также небольших коммерческих и промышленных целях.

Небольшие турбины могут использоваться в гибридных энергетических системах с другими распределенными энергоресурсами, например, в микросетях, питаемых от дизельных генераторов, батарей и фотогальваники.

Эти системы называются гибридными ветровыми системами и обычно используются в удаленных, автономных местах (где подключение к коммунальной сети недоступно) и становятся все более распространенными в приложениях, подключенных к сети, для обеспечения отказоустойчивости.

Узнайте больше о распределенном ветре из Distributed Wind Animation или прочитайте о том, что делает Управление технологий ветроэнергетики для поддержки развертывания распределенных ветровых систем для домов, предприятий, ферм и общественных ветровых проектов.

Узнать больше

Заинтересованы в энергии ветра? Справочник по малому ветру помогает домовладельцам, владельцам ранчо и малому бизнесу решить, подходит ли им энергия ветра.

Дополнительные ресурсы по энергии ветра можно найти на WINDExchange, где есть планы уроков, веб-сайты и видео для учащихся K-12, а также информация о проекте «Ветер для школ» и студенческом конкурсе ветра.

Энергия 101: Производство чистой электроэнергии из ветра

Видео URL

В этом видеоролике рассказывается об основных принципах работы ветряных турбин и показано, как работают различные компоненты для улавливания и преобразования энергии ветра в электричество. См. текстовую версию.

Министерство энергетики США

History of U.S. Wind Energy

На протяжении всей истории использование энергии ветра то возрастало, то уменьшалось, от использования ветряных мельниц в прошлые века до высокотехнологичных ветряных турбин на ветряных электростанциях сегодня…

Учить больше

10 фактов о ветроэнергетике, которых вы не знали

Освежите свои знания о ветре! Получите подробную информацию о нескольких менее известных фактах об энергии ветра.

Учить больше

Кто использует распределенный ветер?

Существует множество различных типов распределенных ветровых клиентов. Узнайте больше о распределенном ветре и о том, кто его использует.

Учить больше

Топ-10 вещей, которые вы не знали о распределенной ветроэнергетике

Узнайте об основных фактах, связанных с ветряными турбинами, используемыми в распределенных приложениях.

Учить больше

10 вещей, которые вы не знали об оффшорной ветроэнергетике

Узнайте больше об усилиях по разработке обширных оффшорных ветровых ресурсов Америки.

Учить больше

Узнайте больше об энергии ветра, посетив веб-страницу Управления технологий ветроэнергетики или просмотрев информацию о деятельности, финансируемой Управлением.

Как работает ветряк?

Ветряные турбины могут превращать энергию ветра в электричество, которое мы все используем для питания наших домов и предприятий. Они могут быть автономными, снабжая только один или очень небольшое количество домов или предприятий, или они могут быть сгруппированы, чтобы стать частью ветряной электростанции. Здесь мы объясняем, как они работают и почему они важны для будущего энергетики.

Что такое ветряк?

Ветряные турбины — современная версия ветряной мельницы. Проще говоря, они используют силу ветра для создания электричества.

Наиболее заметны большие ветряные турбины, но вы также можете купить маленькую ветряную турбину для индивидуального использования; например, для обеспечения электроэнергией каравана или лодки.


Что такое ветряная электростанция?

Ветряные электростанции представляют собой группы ветряных турбин. Впечатляет мысль о том, что электричество, которое питает так много в нашей жизни — от зарядки наших телефонов до возможности приготовить чашку кофе и, во все большей степени, для заправки наших автомобилей — могло начаться как простой порыв ветра. .


Как работают ветряные турбины?

Сначала давайте начнем с видимых частей ветряной электростанции, которые мы все привыкли видеть, — высоких белых или бледно-серых турбин. Каждая из этих турбин состоит из набора лопастей, коробки рядом с ними, называемой гондолой, и вала. Ветер — даже легкий бриз — заставляет лопасти вращаться, создавая кинетическую энергию. Лопасти, вращающиеся таким образом, также заставляют вращаться вал в гондоле, а генератор в гондоле преобразует эту кинетическую энергию в электрическую энергию.


Что дальше произойдет с электричеством, вырабатываемым ветряной турбиной?

Для подключения к национальной сети электроэнергия затем проходит через трансформатор на объекте, который повышает напряжение до напряжения, используемого национальной системой электроснабжения. Именно на этом этапе электричество обычно поступает в сеть передачи National Grid, готовое к передаче, чтобы в конечном итоге его можно было использовать в домах и на предприятиях. В качестве альтернативы ветряная электростанция или отдельная ветряная турбина могут генерировать электроэнергию, которая используется в частном порядке отдельными или небольшими домами или предприятиями.


Почему ветряные турбины обычно белого или бледно-серого цвета?

Ветряные турбины, как правило, бывают либо белыми, либо очень бледно-серыми — идея состоит в том, чтобы сделать их визуально ненавязчивыми. Ведется дискуссия о том, следует ли красить их в другие цвета, особенно в зеленый, в некоторых местах, чтобы помочь им лучше слиться с окружающей средой.


Насколько сильным должен быть ветер для работы ветряной турбины?

Ветряные турбины могут работать при любой скорости ветра, от очень слабого до очень сильного. Они генерируют около 80% времени, но не всегда на полную мощность. При очень сильном ветре они отключаются, чтобы предотвратить повреждение.


Где расположены ветряные электростанции?

Ветряные электростанции, как правило, располагаются в самых ветреных местах, чтобы максимизировать энергию, которую они могут производить, поэтому вы, скорее всего, увидите их на склонах холмов или на побережье. Ветряные электростанции, расположенные в море, называются оффшорными ветряными электростанциями, а те, что на суше, — береговыми ветряными электростанциями.


Где был первый ветряк и первая ветряная электростанция?

Самая первая ветряная турбина, производившая электричество, была создана профессором Джеймсом Блитом в его доме отдыха в Шотландии в 1887 году. Она была 10-метровой высоты и имела парусное полотно.

Первая в мире ветряная электростанция открылась в Нью-Гемпшире в США в 1980 году.


Вредны ли ветряные электростанции для птиц?

Дело в том, что изменение климата представляет наибольшую долгосрочную угрозу для птиц и других диких животных. А возобновляемая энергия, ключевым компонентом которой являются ветряные турбины, необходима для сокращения парниковых газов .

Британская благотворительная организация Королевское общество защиты птиц ( RSPB ) признает эту более широкую картину, заявляя: «Переход на возобновляемые источники энергии сейчас, а не через 10 или 20 лет, необходим, если мы хотим стабилизировать парниковые газы в атмосфера на безопасном уровне».
