Ветрогенераторы своими руками на 220в: Ветрогенераторы на 220В своими руками

как сделать самодельное устройство на 220 В (Вольт) для частного дома самому, и чертеж, условия и простая инструкция изготовления

Содержание

• 1 Законность: насколько мощное устройство можно сделать?
• 2 Разновидности
  • 2.1 Эффективная установка роторного типа для частного дома: из чего можно собрать?
    • 2.1.1 Преимущества и недостатки роторной модели ветряка
  • 2.2 Однофазный и трёхфазный
• 3 Номиналы генерируемого напряжения на 220 Вольт (В)
• 4 Калькулятор расчёта прогнозируемой мощности
• 5 Стартовый этап изготовления в домашних условиях: как изготовить самому?
  • 5.1 Инструкция сборки аксиальной ВЭУ на неодимовых магнитах: как собрать своими руками?
  • 5.2 Как разместить и закрепить магниты?
  • 5.3 Правила наматывания катушки
  • 5.4 Окончательная сборка устройства
• 6 Чертеж простой действующей самоделки
• 7 Из чего состоит самодельный шедевр?
  • 7.1 Пропеллер
  • 7. 2 Генератор
  • 7.3 Мачта

Некоторые природные явления могут стать отличными источниками для выработки альтернативной электроэнергии. Генераторы, работающие от ветра, являются довольно практичными и не очень сложны в построении даже в домашних условиях. Поэтому в данной статье рассмотрим, как в домашних условиях построить ветрогенератор для собственных нужд, какие материалы и инструменты нам понадобятся.

Законность: насколько мощное устройство можно сделать?

Производство и монтаж самодельного ветрогенератора не попадает под статьи административного или уголовного наказания, если его мощность составляет не более 5 кВт. Также налогообложение производимой электроэнергии не предусматривается, так как её ресурсы расходуются на бытовые нужды дома.

По этой же причине для установки ветряка не требуется согласование с местной энергетической компанией. Однако перед изготовлением ветряка следует проверить наличие или отсутствие ограничительных субъектовых и муниципальных нормативно-правовых актов.

Также вопросы могут возникнуть со стороны соседей, которые могут испытывать неудобства, связанные с работой ветряка. Поэтому, если вы собираетесь создать ветрогенератор, то нужно обратить внимание на такие параметры, как:

1. Высота мачты. Существуют определённого рода ограничения на высоту данных построек. Например, постройку с высотой более 15 метров нельзя устанавливать рядом с мостами, аэропортами и тоннелями.
2. Шум от редуктора и лопастей. Необходимо, чтобы эти характеристики не превышали шумовые нормативы. Параметры вырабатываемого шума можно зафиксировать при помощи специализированного прибора, показания лучше задокументировать.
3. Эфирные помехи. Некоторые ветряки могут создать телепомехи, поэтому лучше предусмотреть защиту от них.
4. Претензии экологических служб. Данные организации могут препятствовать в эксплуатации ветряка, если она препятствует миграции перелётных птиц. Но, так как высота самодельных ветряков, как правило, небольшая, то эта проблема не возникнет.

Разновидности

По расположению генератора данный агрегат может быть:

1. Горизонтальной конструкции. В данном устройстве ось вращения располагается параллельно земле, а плоскость лопастей – перпендикулярно. Что позволяет осуществлять свободное вращение вокруг вертикальной оси.

   Принцип действия вертикальных генераторов заключается в перемене направления ветра, который воздействует на хвостовую плоскость, таким образом, ось вращения генератора будет располагаться по вектору движения потока воздуха.

   Внимание! Проблемой в использовании горизонтальных генераторов является присоединение силовых кабелей, так как провода могут наматываться на мачту и рваться. Однако эта проблема также решаема при помощи установки ограничителя.

2. Вертикальной конструкции. В данном варианте ось вращения вала располагается перпендикулярно земле, что позволяет устройству не зависеть от направления ветра. Преимущество данной установки состоит в том, что её чертежи представлены в свободном доступе из технической литературы. Сам генератор не требует установки ограничителей вращения, как в горизонтальных конструкциях.

Эффективная установка роторного типа для частного дома: из чего можно собрать?

Установка данного типа рассчитана на обеспечение электричеством садового домика, хозяйственных построек и подсвечивания в ночное время территории. Для изготовления ветроэлектрической установки роторного типа с максимальной мощностью в 1,5 кВт будет необходим ряд устройств:

• генератор на 12 В.;
• гелиевый или кислотный аккумулятор на 12 В.;
• полугерметичный выключатель-кнопка на 12 В.;
• преобразователь 700 →1500 Вт и 12→ 220 В.;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• вольтметр;
• болгарка или ножницы по металлу;
• дрель.

Также дополнительно необходимы будут:

• ёмкость из нержавеющей стали или из алюминия большого объёма;
• болты с гайками и шайбами;
• провода сечением 4 мм² и 2,5 мм²;
• хомуты для закрепления генератора на мачте;
• карандаш или маркер;
• рулетка, кусачки, сверло, ключи, отвёртка.

Преимущества и недостатки роторной модели ветряка

Достоинствами роторной модели ветрогенератора являются:

• экономичность;
• элементы легкозаменяемые и хорошо поддаются ремонту в случае поломки;
• отсутствие особых условий для работы;
• надёжность в эксплуатации;
• достаточно тихая работа.

Недостатки также присутствуют:

• производительность ветряка не очень большая;
• ветрогенератор сильно зависит от внезапных порывов ветра, что может даже привести к срыву пропеллера.

Однофазный и трёхфазный

• Генераторы однофазного вида при нагрузке издают вибрационные колебания, причиной которых является разница в амплитуде тока.
• Генераторы трёхфазного вида не издают вибрационные колебания, что увеличивает акустический комфорт при их работе. Это позволяет генератору работать почти бесшумно, к тому же чем меньше вибрации, тем больше он прослужит.

Как видим, при сравнении обоих типов генераторов, лучшие характеристики имеет трёхфазный вид.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Калькулятор расчёта прогнозируемой мощности

Теоретически мощность ветрового генератора рассчитывают по формуле:

N=p*S*V³/2, где:

• N – мощность потока воздуха;
• p – плотность воздушных масс;
• S – общая обдуваемая площадь лопастей винта;
• V – скорость воздушного потока.

Стартовый этап изготовления в домашних условиях: как изготовить самому?

Начальный этап производства ветровой установки состоит из следующих действий:

1. Большую ёмкость цилиндрической формы из металла разделяем на 4 равнозначные части, используя рулетку и карандаш.

   В качестве металлической ёмкости могут выступать выварки, вёдра или кастрюли.

2. Затем по намеченным линиям вырезаем болгаркой будущие лопасти, не прорезая их до конца.
3. Займёмся работами по переделке шкива генератора. Для этого на дне кастрюли и в шкиве нужно отметить и проделать симметричные отверстия, в которые будут вкручиваться болты.
4. В зависимости от стороны, в которую будет вращаться ветрогенератор, отгибаем лопасти.
5. На шкиве закрепляем ведро с лопастями.
6. Генератор крепим на мачту, фиксируя его хомутами, затем присоединяем провода и собираем цепь.

   Внимание! Обязательно при сборке цепи нужно зафиксировать в письменном виде схему соединения, цвета проводов и маркировку контактов.

7. Провода закрепляем на мачте генератора.
8. Присоединяя аккумулятор, используем 1 метр провода с сечением 4 мм². Для установки преобразователя также можно использовать данный вид провода.

Инструкция сборки аксиальной ВЭУ на неодимовых магнитах: как собрать своими руками?

Ветроэлектрическая установка на основе неодимовых магнитов представляет собой аксиальный ветрогенератор с безжелезными статорами. Ступицу от старого автомобиля с тормозными дисками можно использовать, как основу аксиального генератора. Её нужно разобрать, тщательно вычистить и смазать подшипники. Затем генератор следует покрасить.

Как разместить и закрепить магниты?

Распределение и закрепление магнитов осуществляется в несколько этапов:

1. Магниты размером 25х8мм размещаются по методу чередования полюсов, то есть у противостоящих магнитов должны быть противоположные полюса. Для этого можно заготовить шаблон-подсказку или нанести сектора прямо на диск, а также сами магниты пометить знаками минус или плюс.
2. Для закрепления магнитов нужно использовать хорошо фиксирующий клей. Для ещё большей удерживающей силы можно использовать эпоксидную смолу, которой залить диск целиком.

   Перед нанесением эпоксидной смолы форму лучше смазать вазелином, воском или средствами на их основе, чтобы она не прилипла к форме.

   Правила наматывания катушки

   1. Намотку можно осуществлять как вручную, так и с помощью специального станочка.
   2. Круглые катушки можно слегка вытянуть, что позволит сделать витки более прямыми. Но важно, чтобы они в размере были чуть больше магнитов или одинаковой с ними величины.
   3. При использовании провода с крупным сечением для намотки катушек, сила тока увеличится, а сопротивление уменьшится.
   4. Форму для статора можно изготовить из фанеры, а сектора для катушек отметить на ней. Бордюром может служить пластилин или плёнка. Стеклоткань, наложенная поверх катушек, повысит прочность конструкции.
   5. Статор, увеличенный при помощи количества витков в катушках, может уменьшить магнитопоток. Это приведёт к подаче меньшего тока на выходе.
   6. Катушки между собой закрепляют в неподвижном состоянии, выводя концы фаз наружу. Эти провода нужно соединить звездой или треугольником.

   Окончательная сборка устройства

   Мачта должна быть длиной около 6-12 метров с забетонированной основой и ветряком, закреплённым на её верхней части. В основание мачты нужно вмонтировать специальное крепление для поднятия и спуска трубы при помощи ручной лебёдки. Оно пригодится в случае поломки ветряка.

   Для изготовления винта используем трубу из поливинилхлорида диаметром 160 мм и длиной 2 метра. Всего из трубы будут вырезаны 6 лопастей. Винт-пропеллер нужно защитить от сильного ветра, используя складной хвост.

   Чертеж простой действующей самоделки

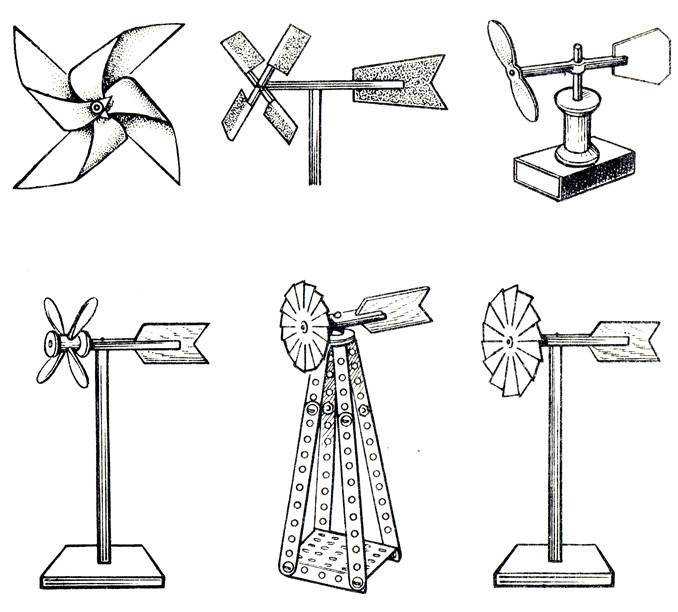

   Далее можно ознакомиться с чертежом ветрогенератора:

   Из чего состоит самодельный шедевр?

   Конструкция ветрогенератора одинакова, не зависимо от выбранной модели, и в неё входят следующие элементы:

   • пропеллер;
   • генератор;
   • инвертор/ регулятор напряжения/ стабилизатор;
   • буферный элемент;
   • мачта.

   Пропеллер

   Пропеллера можно изготовить из следующих материалов:

   • пластиковых бутылок;
   • кулер для воды;
   • алюминиевые листы;
   • жестяные банки или стальные бочки.

   Генератор

   Генераторы, как правило, используются уже готовые из старых электроприборов. Например, автомобильный или электродвигатель из бытовой техники. Генератор также можно попробовать собрать вручную. Вот несколько примеров:

   • ветрогенератор на неодимовых магнитах;
   • перебрать ротор любого генератора;
   • индивидуальная конструкция с обмотками.

   Мачта

   От прочности мачты зависит, насколько долго прослужит вся конструкция. Мачта высотой в 12–15 метров потребует предусмотреть растяжки и противовесы, так как такой высокой конструкции тяжело удержаться и даже сильный ветер может её повалить. Если же высота мачты ниже, то и вес конструкции не будет таким тяжёлым и дополнительные меры предпринимать не потребуется.

   В заключении можно сказать, что ветряные генераторы не очень сложны в конструкции, и их можно сделать в домашних условиях. Они прекрасно подойдут для ветреных регионов, в которых условия созданные природой окупят счета за электричество.

Как сделать вертикальный ветрогенератор на 220В для дома своими руками

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Содержание

• 1 Ветряк #1 — конструкция роторного типа

  • 1.1 Подготовка деталей и расходников

  • 1.2 Ход конструкторских работ

  • 1.3 Достоинства и недостатки такой модели

• 2 Ветряк #2 — аксиальная конструкция на магнитах

  • 2.1 Что необходимо подготовить?

  • 2.2 Распределение и закрепление магнитов

  • 2.3 Трехфазные и однофазные генераторы

  • 2.4 Процесс наматывания катушек

  • 2.5 Заключительный этап — мачта и винт

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

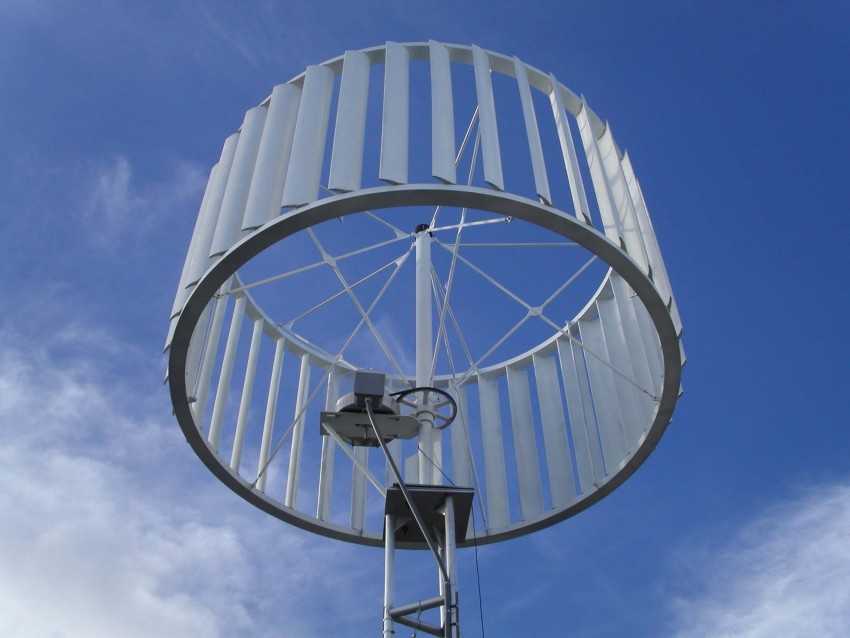

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм² и 4 мм²;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/geotermalnoe-otoplenie-doma-svoimi-rukami.html

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм², длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм². Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм².

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т. д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Изготовить солнечную батарею возможно и самостоятельно. Пошаговая инструкция расположена здесь: https://aqua-rmnt.com/otoplenie/alt_otoplenie/solnechnaya-batareya-svoimi-rukami.html

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

• Автор: Юлия
• Распечатать

Оцените статью:

(51 голос, среднее: 4.2 из 5)

Поделитесь с друзьями!

Простейшая схема генератора ветряной мельницы | Самодельные схемы

для зарядки аккумуляторов или для работы любого электрооборудования днем ​​и ночью бесплатно.

Содержание

Солнечная панель против ветряной мельницы

Одним из самых больших недостатков электричества от солнечных батарей является то, что оно доступно только в дневное время и только при ясном небе. Более того, пик солнечного света только в полдень, а не в течение всего дня делает его использование очень неэффективным. полагаться на сезонные изменения.

Однако ветряной генератор может работать с максимальной эффективностью только в том случае, если он установлен или расположен в определенных регионах, например, на больших высотах, вблизи морских или речных берегов и т. д.

Чтобы самодельный ветряк был наиболее эффективным, его необходимо разместить на крыше дома, чтобы получить максимально возможную эффективность скорости ветра, чем выше, тем лучше.

Говорят, что на высоте более 100 метров от земли скорость ветра максимальна, и он активен в течение всего года без перерыва, что доказывает, что чем выше высота, тем лучше эффективность ветра.

Проектирование генератора ветряной мельницы

Простая схема генератора ветряной мельницы, представленная здесь, может быть собрана любым любителем для зарядки небольших аккумуляторов в домашних условиях совершенно бесплатно и с незначительными усилиями.

Более крупные модели можно попробовать для достижения большей выходной мощности, которую можно использовать для питания небольших домов.

Принцип работы

Принцип работы основан на традиционной концепции двигателя-генератора, в которой шпиндель двигателя с постоянными магнитами интегрирован с турбиной или пропеллерным механизмом для необходимого использования энергии ветра.

Как видно на приведенной выше диаграмме, используемый воздушный винт или конструкция турбины выглядят иначе. Здесь используется витая S-образная система винтов, которая имеет явное преимущество перед винтами традиционного самолетного типа.

В этой конструкции вращение турбины не зависит от направления ветра, а одинаково хорошо и эффективно реагирует независимо от того, с какой стороны дует ветер, это позволяет системе избавиться от сложного рулевого механизма, который обычно используется в обычных ветряные мельницы, чтобы пропеллер самостоятельно регулировал свое переднее положение в соответствии с потоком ветра.

В представленной концепции двигатель, соединенный с турбиной, продолжает вращаться с максимальной эффективностью независимо от того, с какой стороны или угла дует ветер, что позволяет ветряной мельнице быть чрезвычайно эффективной и активной в течение всего года.

Интеграция электронного регулятора напряжения

Электричество, вырабатываемое вращением катушки двигателя в ответ на крутящий момент от турбины, может использоваться для зарядки аккумулятора или для питания светодиодной лампы или любой другой электрической нагрузки в соответствии с предпочтение пользователя.

Однако, поскольку скорость ветра может быть изменчивой и никогда не быть постоянной, может оказаться необходимым включить какую-либо схему стабилизатора на выходе двигателя.

Использование понижающего повышающего преобразователя

Мы можем решить эту проблему, добавив схему повышающего или понижающего преобразователя в соответствии со спецификациями подключенной нагрузки.

Но если характеристики вашего двигателя немного выше, чем нагрузка, и если есть достаточный ветер, вы можете исключить задействованную повышающую цепь и напрямую соединить выход ветряка с нагрузкой после мостового выпрямителя.

На схеме показан повышающий преобразователь, используемый после выпрямления электроэнергии ветряной электростанции через сеть мостового выпрямителя.

На следующем изображении показаны детали используемых схем, которые также не так сложны и могут быть построены с использованием большинства обычных компонентов.

Настройка схемы

На изображении выше показана простая схема повышающего преобразователя со каскадом усилителя ошибки с обратной связью. Выходной сигнал ветряной мельницы соответствующим образом выпрямляется соответствующей сетью мостового выпрямителя и подается в схему повышающего выпрямителя на основе IC 555.

Предполагая, что среднее выходное напряжение двигателя ветряка составляет около 12 В, можно ожидать, что схема повышения напряжения повысит это напряжение до 60 В+, однако ступень T2 в схеме предназначена для ограничения этого напряжения до заданного стабилизированного выхода.

Стабилитрон на базе T2 определяет уровень регулирования и может быть выбран в соответствии с требуемыми спецификациями ограничения нагрузки.

На схеме показан аккумулятор ноутбука, подключенный для зарядки от генератора ветряка, другие типы аккумуляторов также можно заряжать по той же схеме, просто регулируя номинал стабилитрона Т2.

В качестве альтернативы число витков повышающей катушки индуктивности также может быть изменено и настроено для получения других диапазонов напряжения в зависимости от индивидуальных спецификаций приложения.

Видео:

На следующем видео показан небольшой ветряк, в котором можно увидеть повышающий преобразователь, прикрепленный к двигателю и преобразующий малую выходную мощность двигателя для освещения светодиодом мощностью 1 Вт.

Здесь мотор вращается вручную пальцами, так что результаты не очень хорошие. Если к установке прикреплена турбина, результат может быть намного лучше.

Еще один видеоклип, в котором показан небольшой двигатель с прикрепленной к нему коробкой передач, вырабатывающий энергию, достаточную для яркого освещения светодиода мощностью 1 Вт. Этот двигатель может быть сконфигурирован с пропеллерами и использоваться в условиях сильного ветра для зарядки литий-ионного аккумулятора или любого другого предпочтительного аккумулятора:
