Вентилятор Era 5S-02 с сеткой и выключателем

Вентилятор Era 5S-02 с сеткой и выключателем используется для вытяжной вентиляции помещений туалета, ванной комнаты или кухни. Устанавливается патрубком внутрь существующей вытяжной шахты, к поверхности стены крепится с помощью четырех шурупов. Допускается потолочный монтаж, в этом случае патрубок вентилятора и шахта соединяется с помощью небольшого воздуховода.

Данная модель оборудована тяговым выключателем и антимоскитной сеткой от насекомых. Может удалять воздух с максимальной производительностью 183 м³/ч. Диаметр патрубка 125 мм.

Основные свойства

• Антимоскитная сетка
• Цепочка-выключатель
• Световая индикация работы
• Монтаж четырьмя шурупами
• Защита от перегрева двигателя
• Изготовлен из АБС-пластика
• Может работать постоянно или включаться периодически
• Простое обслуживание
• Класс защиты IP24 для вентиляции ванной
• Гарантия 5 лет

Технические характеристики

Чертеж и размеры

*толщина обратного клапана (у моделей с такой опцией)

Схема подключения

S1 — автомат защиты

S3 — встроенный выключатель

М — вентилятор

Как установить

Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для удаленного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.

Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.

Все соединения рекомендуется герметизировать для предотвращения потерь воздуха и сохранения мощности вытяжки.

Порядок подключения

• снимите лицевую панель
• установите выключатель S3 в корпус
• подсоедините провода, вставив штыревые наконечники 3 к выключателю S3
• снимите с проводов изоляцию на длину 7 мм
• проведите провод питания через отверстие 1 на корпусе вентилятора
• вставьте провод в клеммную коробку X и зажмите провода винтами
• закрепите провод с помощью зажима для кабеля 2
• поставьте на место клеммник и прикрепите лицевую крышку к корпусу с помощью винта.

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.

Документация

Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.

Производительность

Максимальная производительность вентилятора

:

183 м³/ч

Диаметр:

• 125 мм

Шнурковый выключатель

К лицевой панели вентилятора прикреплен шнурковый выключатель. Выключателем можно включать и выключать вентилятор

:

есть

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

• Схемы подключения вытяжки к выключателю
  • Вариант #1 — через одноклавишный выключатель
  • Вариант #2 — через двухклавишный выключатель
  • Вариант #3 — установка дополнительного выключателя
• Общая монтажная инструкция
  • 1 этап — выполнение «черновых» работ
  • 2 этап — подготовка инструментов и материалов
  • 3 этап — выполнение процесса подключения
• Что советуют не делать опытные электрики?
• Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

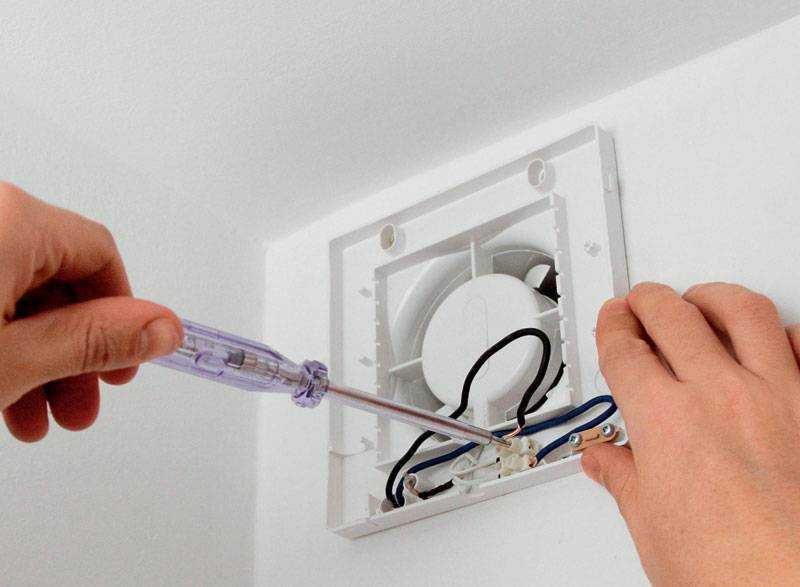

Перед креплением декоративной панели производим подключение.

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Замена выключателя вентилятора в ванне

В этой статье описываются шаги, связанные с заменой выключателя вентилятора в ванне на электронный таймер. Стандартный однополюсный выключатель будет заменен электронным таймером для управления вытяжным вентилятором в ванной комнате. Это устраняет проблему неработающих переключателей вентилятора ванны.

Оригинальная 4-местная розетка с тремя выключателями и розеткой GFCI

На момент написания этой статьи у нас было три ванных комнаты в нашем доме и две в нашем офисе. У всех у них был стандартный вентилятор для ванны, управляемый настенным выключателем. Их цель довольно проста.

ОДНАКО …. Ничто так не сводило мою жену Сэнди с ума, как обнаружение одного (или нескольких) этих вентиляторов в ванной, работающих без остановки. Сэнди очень недовольна, если Лайл (мой сын) или я оставляем вентилятор в ванне включенным после душа или пользуемся другими удобствами. Или, что еще хуже, обнаружить, что один из вентиляторов в офисной ванной не работал все выходные.

К счастью, есть решение – заменить стандартный выключатель вентилятора на таймер. Это позволит вам удалить влагу из воздуха с помощью вентилятора, но ограничит работу вентилятора предварительно выбранными интервалами в 10, 20, 30 и 60 минут (это зависит от модели и типа переключателя таймера). SO … больше не нужно тратить энергию на постоянно работающий вентилятор, и больше нет разочарований для Сэнди – ИДЕАЛЬНО!

В примере, который мы используем в этой статье и в дополнительном видео, у нас есть существующая 4-местная розетка с тремя выключателями и розеткой замыкания на землю в стиле устройства decora или decorator. Мы заменим переключатель, который управляет вентилятором в ванной комнате, на электронный таймер Leviton.

Если вы еще не смотрели видео этого проекта, вы можете сделать это по следующей ссылке:

ВИДЕО: ПЕРЕКЛЮЧАТЕЛЬ ТАЙМЕРА ВЕНТИЛЯТОРА ВАННЫ

Материалы и инструменты, необходимые для проекта

Инструменты:

• Отвертки (стандартные лезвия 3/8” и 003” и/или Phillips 9036)
• Бокорезы (бокорезы)
• Плоскогубцы Linesman
• Длинногубцы
• Нож
• Устройство для проверки напряжения (мультиметр, электрокарандаш и т. д.)
• Инструмент для зачистки проводов

0008 Материалы:

• Электронный переключатель времени Leviton (или аналогичный)
• Проводные соединители

Шаг первый – убедитесь, что питание отключено Убедитесь, что питание цепи отключено, и подготовьте альтернативный источник света ( либо на батарейках, либо на электрическом фонаре, подключенном к другой цепи в другом месте).

Шаг второй – снимите накладку Выверните все винты на 4-местной накладке decora.

Шаг третий. Проверка цепи Дважды проверьте с помощью вольтметра, карандаша и т. д., чтобы убедиться, что питание цепи отключено.

Убедитесь, что цепь отключена от питания, проверив ее. Обратите внимание, что в этом примере у нас есть много проводов и соединений позади переключателя, и поэтому у нас не будет достаточно места для нового устройства, поскольку оно намного больше и глубже, чем обычный однополюсный переключатель.

Удаление существующего переключателя вентилятора ванны

Шаг пятый – Удаление дополнительных переключателей эта розетка.

4-местная коробка со всеми удаленными переключателями

Шаг шестой – определение необходимых соединений Теперь, когда переключатели убраны, мы можем определить, к каким соединениям и сращиваниям нам потребуется доступ. Новое устройство имеет четыре (4) провода, выходящие из корпуса устройства:

• • • • A green ground wire
      • A white neutral wire
      • A black wire for power in
      • And a blue switched wire

Шаг седьмой. Выполнение подключений

Изучив электрическую схему, прилагаемую к переключателю времени (да, чтение инструкций обязательно), определите, какие подключения необходимы.

В розетке нам нужно получить доступ к одному из винтов заземления в задней части коробки, чтобы подключить к нему заземляющий провод таймера.

Доступ к винту заземления в коробке

Зеленый провод заземления, подключенный к винту заземления в коробке

Белый провод от нейтрали таймера необходимо добавить к нейтрали таймера.

Белые соединения проводов

Черный провод необходимо добавить в сращивание черных проводов с косичками, которые подключаются к одной стороне каждого из существующих переключателей, и к линии в клемме розетки GFCI.

Отсоедините разъем провода и косичку, которая идет к существующему выключателю вентилятора ванны. На его место нужно приправить черный провод к таймеру.

Черный провод от нового таймера подключен

Шаг восьмой – подключение питания к новому таймеру

Черный провод , который был подключен к другой стороне существующего выключателя вентилятора ванны, необходимо соединить с синим проводом от выключателя таймера.

Соединитель ножки выключателя «синий-черный»

Шаг девятый — установка проводов обратно в коробку

новое устройство.

За однополюсными выключателями остается больше места, поэтому большую часть соединений следует выполнять позади них, и будьте осторожны, чтобы при переустановке устройств не было точек защемления или давления на провода.

Заправьте места сращивания без точек защемления или давления на провода

Обратите внимание, что в этом конкретном устройстве синхронизации есть выступы, которые необходимо удалить, чтобы поместиться в пространство, доступное в многосекционной коробке. Вкладки забиты для легкого удаления.

Удаление выступов на устройстве синхронизации

Шаг десятый. Переустановите устройства и пластину

Переустановите все устройства. Проверьте установку крышки и при необходимости отрегулируйте положение устройства.

Переустановите устройства и убедитесь, что крышка подходит.

Шаг одиннадцатый. Замените пластину и восстановите питание

Установите на место крышку и винты пластины. Восстановите питание и проверьте устройство.

Крышка включена, питание восстановлено, устройство протестировано

Вот и все — простое решение обычной домашней дилеммы.

Схемы подключения:

До:

После:

Видео:

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть видео этого проекта.

сообщений Что делает вытяжной вентилятор в ванной и нужен ли он вам?

Как работает вытяжной вентилятор в ванной?

Вытяжные вентиляторы для ванных комнат подключены к домашнему электричеству, подобно светильнику. Когда вы включаете настенный выключатель, он включает вентилятор и может включать таймер, чтобы отключить вентилятор через определенное время. Затем вытяжной вентилятор для ванной комнаты перемещает внутренний воздух из ванной комнаты через вентиляционный канал или гибкую трубу наружу. Затем этот вентиляционный канал транспортирует воздух через крышу или выходное отверстие на боковой стене здания. Воздуховод остается закрытым, когда он не используется, благодаря накладке на выходе вентиляционного отверстия.

Многие строительные нормы и правила требуют использования вытяжных вентиляторов для ванных комнат при новом строительстве или реконструкции. В штате Калифорния все ванные комнаты должны быть оборудованы вентиляторами с датчиками влажности и движения в соответствии с Разделом 24. Эти вентиляторы включаются, когда уровень влажности достигает заданного порога или датчик регистрирует движение (BF200HM-5000K). Эти функции необходимы для прохождения проверки и соответствия строительным нормам.

Как правило, размер вентилятора должен соответствовать площади ванной комнаты, чтобы обеспечить достаточную вентиляцию. Даже если вытяжной вентилятор для ванной комнаты не требуется по строительным нормам, он рекомендуется для улучшения качества воздуха в вашем доме.

Преимущества наличия вытяжного вентилятора в ванной

Почему вентиляция в ванной так важна? Разве вы не можете просто открыть окно или оставить дверь в ванную открытой после душа? Не совсем. Без вытяжного вентилятора вы можете ожидать роста плесени в душе, отслоения краски и даже повреждения гипсокартона. Длительное скопление влаги – катастрофа для ванной комнаты; изобразите поврежденные стены, полы, потолки, светильники и даже двери. Это то, с чем не хочет сталкиваться ни один домовладелец!

Чрезмерная влажность – плохая новость для любой части вашего дома, но ванная комната особенно чувствительна к сырости. Последнее, что вам нужно, это плесень и плесень на стенах и в душе. Споры плесени переносятся по воздуху. Таким образом, хотя вы можете сначала заметить рост плесени на стене вашей душевой, вы можете ожидать, что она распространится по всему дому.

Плесень не только непривлекательна, но и опасна. По данным CDC, плесень может вызывать заложенность носа, хрипы, зуд в глазах, покраснение кожи и другие проблемы с верхними дыхательными путями. Это особенно опасно для людей, страдающих астмой или аллергией на плесень. Вдыхание этих спор также может вызвать головную боль и тошноту. Как только плесень попадает в вашу ванную комнату, избавиться от нее невероятно сложно, и могут даже потребоваться профессиональные услуги по удалению или восстановлению.

Вытяжные вентиляторы вытягивают влагу, образующуюся в результате принятия ванн, представлений и ежедневного посещения туалета. Они вытягивают теплый воздух, поэтому никакая застоявшаяся влага не успевает вырастить споры и повредить ванную. Они также помогают удалить любые запахи из комнаты. Если вы когда-либо использовали ванную комнату без работающего вытяжного вентилятора, вы, вероятно, замечали, что в помещении тепло и пахнет плесенью.

Чтобы сделать ванную комнату максимально гигиеничной и безопасной, установите качественный вытяжной вентилятор и регулярно пользуйтесь им. Вы найдете множество стилей и функций, которые соответствуют вашим потребностям и эстетике вашего дома. Некоторые вытяжные вентиляторы для ванных комнат оснащены датчиками, которые включают вентилятор при обнаружении влажности в ванных комнатах. Другие имеют таймеры и автоматические отключения. Вы также можете найти вентиляторы со светильниками, тепловыми лампами, Bluetooth и динамиками.

Отдельные функции, которые вы выберете, будут зависеть от ваших потребностей; однако мы рекомендуем отдавать приоритет производительности, долговечности и безопасности. Все прибамбасы в мире не имеют значения, если ваш вытяжной вентилятор не работает!

Производительность
Во-первых, убедитесь, что мощность вытяжного вентилятора соответствует площади вашей ванной комнаты. Вы не можете полагаться на размер вытяжного вентилятора, чтобы определить его мощность. Вместо этого ознакомьтесь с рекомендациями производителя относительно охвата площади в квадратных футах.

С производительностью вентилятора можно переборщить. Если вы выберете модель с избыточной вместимостью для вашей ванной комнаты, это может создать отрицательное давление в пространстве. Это может повлиять на циркуляцию воздуха в вашем доме и печных каналах. Если вы сомневаетесь, перепроверьте рекомендации продукта по вместимости и площади в квадратных футах.

Звук тоже имеет значение. Если вентилятор в ванной слишком шумный, вы можете не решиться его использовать. Громкие вентиляторы могут быть надоедливыми и раздражающими, особенно в доме с несколькими жильцами. Кто захочет слушать стук вентилятора, пока вы принимаете расслабляющую ванну с пеной?

Ищите вентиляторы, работающие с минимальным уровнем шума. Вы можете ознакомиться с обзорами продуктов, чтобы узнать, на что похож ежедневный опыт эксплуатации вентилятора.

Долговечность
Вытяжной вентилятор в ванной комнате должен быть долговечным! Когда дело доходит до ухода за домом, мало кто из нас хочет регулярно возиться с бытовой техникой. Функциональный вентилятор защитит ваш дом от плесени и влаги и надолго защитит здоровье вашей семьи.

Надежные вытяжные вентиляторы для ванных комнат изготовлены из качественных материалов и имеют гарантию. Обязательно ознакомьтесь с требованиями к установке, чтобы убедиться, что модель будет работать с вашим пространством.

Безопасность
Насколько важна безопасность вытяжных вентиляторов для ванных комнат? Одним словом: очень. Помните: вентилятор подключен к вашей электрической системе.
