В выключателе фаза и ноль: Фаза или ноль на выключатель ?

Выключатель размыкает фазу, а не ноль: почему так происходит

Выключатель — электрический аппарат для замыкания и размыкания электрической цепи, включения и отключения оборудования.

Любой выключатель, отвечающий например за включение и выключение света в комнате, обязательно должен размыкать именно фазу, а не ноль. Фаза в сети переменного тока — это тот из проводников, на котором все время присутствует переменное напряжение относительно нулевого проводника. Нулевой же проводник имеет в идеале нулевой потенциал относительно земли, который в исправной сети всегда остается таковым, поскольку нулевой проводник по определению заземлен.

Будь сеть трехфазной или однофазной, нулевой (нейтральный) проводник обязан иметь заземление, поэтому он в принципе гораздо безопаснее фазного проводника. Фактически заземление имеют генераторы и трансформаторы, от которых электрическая сеть получает энергию. Если нулевой проводник не заземлен, значит в сети случилась авария, обрыв нулевого проводника.

Обычно в быту мы используем однополюсные выключатели, то есть такие, которые размыкают или замыкают всего один провод при нажатии на кнопку. Допустим, на потолке висит люстра, получающая питание от однофазной бытовой сети 220 вольт. К люстре идут два провода, один из них — фаза, второй — ноль. Выключатель установлен в разрыв одного из двух этих проводов.

Пусть выключатель стоит на фазном проводнике, и его перевели в состояние «выключено». Тогда оба проводника, по которым к люстре подается электричество, будут обесточены, их потенциалы будут равны нулю, потому что нулевой проводник, который не прерывался выключателем, по определению имеет нулевой потенциал, а фазный проводник прерван с помощью выключателя, то есть на нем нет фазного напряжения.

Оба проводника безопасны, можно менять лампочку, ремонтировать потолок, снимать люстру и т. д., не опасаясь попасть под фазное напряжение и получить удар током. Хотя лучше в этом случае для надежности выключить автомат в электрощите.

Как делать нельзя

Но что если выключатель по ошибке установлен в разрыв нулевого, а не фазного проводника? В этом случае даже если выключатель находится в положении «выключено», к люстре все равно подходит один фазный проводник. Второй проводник ни к чему не подключен.

Если в такой ситуации начать менять лампочку, ремонтировать люстру, работать с потолком, то можно ненароком задев фазный провод, получить удар током, особенно если стоишь на проводящей стремянке, которая случайно контактирует с чем-нибудь заземленным или вообще стоит на земле.

Замена лампочки может закончиться трагедией с человеческими жертвами. Ладно если стоишь на деревянной табуретке, в резиновых сапогах, при этом работаешь в защитных перчатках. Здесь все может закончиться удачно. Но при неблагоприятном стечении обстоятельств выключатель на нулевом проводнике может обернуться смертельной опасностью.

Ранее ЭлектроВести писали, что в России на Калининской АЭС было отключено от сети три энергоблока из четырех. Представитель концерна «Росэнергоатом» сказал, что остановка была вызвана отключением одного из трансформаторов тока.

По материалам: electrik.info.

Что должен размыкать выключатель: ноль или фазу?

Выключатель – это электрическое устройство, обеспечивающее замыкание и размыкание цепи, а также отвечающее за включение/отключение электрооборудования.

Чтобы светильник или люстра работали, необходимо подключение двух проводов – фазного и нулевого. Стандартная схема разводки предусматривает подачу нуля прямо к люстре, при этом фаза проходит через выключающее устройство и может размыкаться. Иногда может показаться, что при изменении мест проводов нормальная работа светильника сохранится, он будет без проблем включаться и выключаться. Но почему такой подход считается неправильным и что говорится в правилах устройства электрических установок – рассмотрим в этой статье.

Особенности функционирования

Независимо от типа выключателя, используемого для включения и выключения, к примеру, света в комнате, аппарат в обязательном порядке размыкает не ноль, а именно фазу. Это проводник, который все время находится под воздействием переменного напряжения в отношении нулевого провода, который, как правило, обладает нулевым потенциалом относительно земли. В условиях исправности электросети он остается всегда таким, так как по определению нулевой проводник имеет заземление.

Независимо от того, какая сеть используется – однофазная или трехфазная – нейтраль или нулевой проводник должен быть заземлен. В этом отношении он принципиально безопаснее фазного провода. По факту генераторы и трансформаторы имеют заземление, именно от них в электрическую сеть поступает энергия. Если же по каким-то причинам у нулевого проводника не заземления, это может означать, что на каком-то участке сети произошла авария или оборвался нулевой проводник.

Как правило, в бытовых условиях используются выключатели с одним полюсом. Это означает, что при нажатии кнопки управления происходит замыкание и размыкание всего лишь одного провода. К примеру, люстра в комнате питается от бытовой однофазной сети в 220 вольт. То есть к этому прибору освещения идут проводники фаза и ноль. Аппарат выключателя установлен непосредственно в разрыв одного из этих проводников. Допустим, что выключатель установлен на фазный проводник и переведен в состояние «выключено». В этом случае оба провода будут обесточены, а их потенциалы приравняются нулю. Это объясняется тем, что не прерванный выключателем нулевой проводник и так обладает нулевым потенциалом, а для прерывания фазного проводника был использован выключатель и на нем уже отсутствует фазное напряжение.

При таком условии можно смело приступать к замене лампочки, так как оба проводника являются безопасными – нет риска попадания под фазное напряжение или получения удара током. Все же, не лишним будет отключение автомата внутри электрического щита.

Как не рекомендуется делать?

Что же делать, когда при подключении была допущена ошибка и выключатель был установлен в разрыв не фазного, а нулевого проводника? Тогда даже при выключении подачи электричества к люстре/светильнику путем отключения через выключатель, к прибору освещения все равно остается подведенным фазный проводник, при этом второй проводник вообще ни к чему не подключается.

Если при таком условии потребуется замена лампочки, ремонт люстры или работа с потолком, если случайно задеть фазный провод есть вероятность получения удара током. Особенно это опасно, если человек стоит на токопроводящей лестнице, контактирующей с землей или какой-нибудь заземленной поверхностью. Из-за этого может случиться трагедия, чреватая человеческими жертвами или серьезным вредом для здоровья.

Что говорится в правилах ПУЭ?

Согласно пункту 6.6.28 седьмого издания ПУЭ, для 3-х и 2-х проводных однофазных линий в сетях, где заземлена нейтраль, допускаются к использованию однополюсные выключающие устройства. В обязательном порядке их установка производится в цепь фазного провода. Однако при этом должна быть исключена вероятность отключения одного нулевого проводника при условии включенного фазного.

Таким образом, исходя из установленных правил, разрыв должен производиться именно по фазе. Но почему изменение такой схемы является опасным? Дело в том, что при прохождении фазы напрямую и при разрыве нуля посредством выключателя в случае отключения лампочки в патроне люстры всегда будет присутствовать напряжение. Следовательно, если нужно будет заменить лампочку, при касаниях патрона будут происходит удары током.

Еще одно неудобство для пользователей при неправильном подключении касается мигания либо свечения светодиодных светильников в условиях постоянной подачи фазы на патрон. При этом это явление может наблюдаться для светодиодов даже при условии поступления к ним сверхнизкого напряжения – в этом случае наблюдается наличие тусклого света либо периодическое мерцание. В свою очередь, это существенно может сократить срок службы осветительного оборудования, из-за чего возникнет необходимость их более частой замены.

Особенности маркировки электропроводки в квартире

Если планируется монтаж электропроводки в квартире или доме, при покупке проводников следует обратить внимание, что каждый из них должен иметь жилы с синей или голубой оплеткой. Именно эту жилу рекомендуется использовать в качестве нулевого провода. В случае, когда в жилище предусмотрена установка и третьего провода – прямого заземления, к нему желательно пустить проводник желто-зеленого цвета. Остальные проводники, независимо от цвета, применяется как несущие фазу. Поэтому ответом на вопрос, что именно должен разрывать выключатель – фазу или ноль, будет однозначным: должна разрываться фаза.

В заключительной части также можно подвести итоги. В этой статье было представлено описание простой электросети, где не предусматривался третий проводник – заземление. Помимо этого, в рассматриваемых примерах мы использовали простую люстру, которая рассчитана на один патрон под осветительный прибор. При таком условии и выключатель был бы простым – одноклавишным. При наличии заземления, провода никогда не путаются: достаточно выбрать кабель с тремя и более жилами. Желто-зеленая жила всегда подводится к массе (клемме), которая проходит к корпусу прибора. В то время как при установке многоклавишных выключателей из коробки к этим устройствам придется разводить от двух и более жил, исходя из количества клавиш в выключателях.

Аналогично делается с питающим кабелем для люстры. Независимо от того, сколько фаз приходит от выключателя на люстру, всегда в ней ноль будет один, при этом его клемма (масса) выделяется отдельно. Ориентироваться в этом случае можно и по проводникам: в таких приборах нулевой проводник всегда будет голубого/синего цвета.

Услуги электролаборатории в Москве и Московской области.

Фаза и ноль в электрике

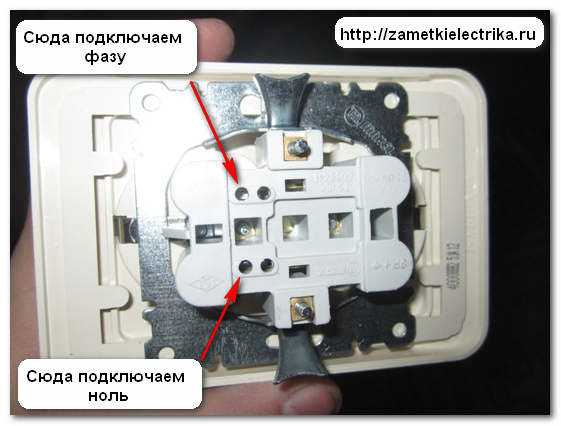

Владелец квартиры или частного дома, решив проделать какую-либо процедуру, связанную с электричеством, будь то установка розетки или выключателя, вешание люстры или бра, неизменно сталкивается с необходимостью определить, где фаза и нейтраль провода расположены по месту работы, как и заземляющий кабель. Это необходимо для того, чтобы правильно подключить монтируемый элемент, а также во избежание случайного поражения электрическим током. Если у вас есть некоторый опыт работы с электричеством, то этот вопрос вас не смутит, а вот для новичка может стать серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

Содержание

• Чем отличается фазный провод от нулевого?
• Для чего нужен заземляющий кабель?
• Бытовая электропроводка: найти ноль и фазу
  • Проверка электролампой
  • Проверка индикаторной отверткой
  • Проверка мультиметром
• Вывод

Чем отличается фазный провод от нулевого?

Фазовый кабель предназначен для подачи электроэнергии в нужное место. Если говорить о трехфазной электросети, то на единственный нулевой провод (нейтраль) приходится три ввода тока. Это связано с тем, что поток электронов в цепи такого типа имеет фазовый сдвиг в 120 градусов, и наличие в ней одного нулевого кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, при этом ноль, как и провод заземления, не находится под напряжением. На паре фазных проводов значение напряжения 380 В.

Линейные кабели предназначены для соединения фазы нагрузки с фазой генератора. Нулевой провод (рабочий ноль) предназначен для соединения нулей нагрузки и генератора. От генератора поток электронов движется к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым тросам.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода — создать цепь с низким показателем сопротивления, чтобы в случае короткого замыкания ток был достаточным для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует быстрое отключение от сети.

В современной электропроводке оболочка нулевого проводника синего или голубого цвета. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Этот кабель имеет желто-зеленое покрытие.

В зависимости от назначения ЛЭП может иметь:

• Кабель с глухозаземленной нейтралью.
• Изолированный нейтральный провод.
• Эффективно заземленный ноль.

Линия первого типа все чаще используется при обустройстве современных жилых домов.

Для того чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами, а также подается по трем высоковольтным фазным проводникам. Рабочий ноль, являющийся четвертым проводом, подается от той же генераторной установки.

Наглядно про разницу между фазой и нулем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электробытовых приборах. Он помогает снизить величину тока до безопасного для здоровья уровня, перенаправляя большую часть потока электронов на землю и защищая человека, прикасающегося к устройству, от поражения электрическим током. Также заземляющие устройства являются составной частью молниеотводов. на зданиях — через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не вызывая возгорания.

На вопрос — как отличить грозотрос — можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, часто не соблюдается. Бывает и так, что электрик, не имеющий достаточного опыта, путает фазный кабель с нулевым, а то и соединяет сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Бытовая электропроводка: найти ноль и фазу

Установить дома, где какой провод находится, можно по-разному. Мы разберем только самые распространенные и доступные практически любому человеку: с помощью обычной лампочки, индикаторной отвертки и тестера (мультиметра).

О цветовой маркировке фазных, нулевых и заземляющих проводов в видео:

Проверка с помощью электрической лампы

Перед началом такого теста нужно собрать тестовое устройство с помощью лампочки. Для этого его следует вкрутить в патрон подходящего диаметра, а затем закрепить на клемме проводов, сняв изоляцию с их концов с помощью съемника или обычного ножа. Затем к испытуемым жилам необходимо поочередно прикладывать проводники лампы. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если кабель проверять на две жилы, то уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Индикаторная отвертка — хороший помощник в электромонтажных работах. Этот недорогой инструмент основан на принципе протекания емкостного тока через корпус индикатора. Включает в себя следующие основные элементы:

• Металлический наконечник в форме плоской отвертки, прикрепляемый к проводам для тестирования.
• Неоновая лампа, которая загорается при прохождении через нее тока и тем самым сигнализирует о фазовом потенциале.
• Резистор для ограничения величины электрического тока, предохраняющий устройство от возгорания под действием мощного потока электронов.
• Контактная площадка, позволяющая создавать цепь при прикосновении.

Профессиональные электрики используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными батареями, но простой прибор китайского производства вполне доступен каждому и должен быть в наличии у каждого хозяина дома.

Если проверять наличие напряжения на проводе этим прибором при дневном свете, то при работе придется приглядываться, так как свечение сигнальной лампы будет плохо заметно.

При касании кончиком отвертки фазного контакта загорается индикатор. При этом он не должен светиться ни на защитном нуле, ни на земле, иначе можно сделать вывод о проблемах в схеме подключения.

При использовании этого индикатора будьте осторожны, чтобы случайно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера необходимо перевести прибор в режим вольтметра и попарно измерить напряжение между контактами. Между фазой и любым другим проводом этот показатель должен быть 220 В, а прикладывание щупов к массе и защитному нулю должно свидетельствовать об отсутствии напряжения.

Вывод

В этом материале мы подробно ответили на вопрос, что такое фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где находится фазный проводник в проводке. Какой из этих способов предпочтительнее решать вам, но помните, что вопрос определения фазы, нуля и земли очень важен. Неверные результаты проверки могут привести к перегоранию приборов при подключении или, что еще хуже, к поражению электрическим током.

Что такое фаза, ноль, земля в электрике и зачем они нужны

Известно, что электрическая энергия вырабатывается на электростанциях с помощью генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Разберемся подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

• Простое объяснение
• Углубляемся в тему

Простое объяснение

Итак, для начала простыми словами расскажем, что такое фазный и нулевой провода, а также заземление. Фаза – это проводник, по которому ток течет к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в направлении, противоположном нулевой цепи. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении Вы можете узнать в соответствующем разделе сайта.

Надеемся, что наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понять какого цвета фазный, нулевой и заземляющий проводники!

Углубляемся в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является обязательным компонентом работы трансформаторной подстанции. Соединение подстанции и абонентов осуществляется следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения обмоток трансформатора, называемой нейтралью, вместе с тремя проводниками, представляющими выводы других концов обмоток. Простыми словами, каждый из этих трех проводников является фазой, а общий нулевой.

Между фазами в трехфазной энергосистеме возникает напряжение, называемое линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения 220 В.

Систему электроснабжения, в которой ноль соединен с землей, называют «системой с глухозаземленной нейтралью». Чтобы было предельно понятно даже новичку в электротехнике: по «земля» в электроэнергетике означает заземление.

Физический смысл заземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов, относящихся к советской застройке. Здесь, в подъездах, электрощит на каждом этаже просто заглушен, а отдельное подключение к земле не предусмотрено. Важно знать, что подключение и защитного, и нулевого проводника к корпусу щита очень опасно, т. к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, что означает возможность поражения электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусмотрены те же три фазы, а также отдельный нулевой и защитный провод. По рабочему проводнику проходит электрический ток, а назначение защитного провода – соединение токопроводящих частей с имеющейся на подстанции цепью заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что нагрузка между абонентами должна распределяться равномерно по всем фазам. Однако заранее предсказать, какие мощности будут потреблять тот или иной абонент, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется смещение нейтрали. В результате между нулем и землей возникает разность потенциалов. В случае, когда сечение нейтрального проводника недостаточно, разность потенциалов становится еще более значительной. Если связь с нейтральным проводником полностью потеряна, то высока вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулевому значению, а в ненагруженных фазах стремится к значению 380 В, что приводит к полный выход из строя электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае разделенных нулевого и защитного проводов поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Напоследок рекомендуем посмотреть полезные видео по теме, в которых даны определения понятий фаза, ноль и заземление:
