Что такое УЗО в электрике

УЗО — расшифровывается как устройство защитного отключения, основной функцией которого отсечка тока при его утечке на землю. Устройства защитного отключения обеспечивают защиту от поражения током, особенно в тех случаях, когда отсутствует возможность подключения к заземлению. Отключающая защитная аппаратура способна работать в однофазных и трехфазных сетях с переменным током 220 и 380В. Устройство заключено в корпус из негорючих ПВХ материалов и способно пропускать через себя токи различной величины.

Содержание

Для чего устанавливают УЗО

Очень многие только слышали о том, что существуют устройства, специально предназначенные для защитного отключения. Сокращенно они называются УЗО. Полное представление о его работе можно получить, обладая хорошими знаниями электротехники. Однако понять общие принципы работы устройства, его специфические особенности вполне возможно и не имея специальных знаний. В большинстве квартир и частных домов УЗО ранее не использовались. Этим и объясняется отсутствие знаний об устройстве, назначении, особенностях эксплуатации данных приборов.

Каждое устройство защитного отключения представляет собой коммутационный электромеханический прибор. Основной функцией которого является автоматическое прерывание цепи, когда ток превышает установленное определенное значение. УЗО расшифровка в электрике, означает устройства защитного отключения. Они представлены большим количеством разнообразных моделей, в целом, обладающих одинаковой функциональностью и принципом работы.

УЗО очень эффективны при использовании в системе электробезопасности. Однако многие хозяева квартир и домов при самостоятельном монтаже проводки забывают о существовании защитных устройств и пренебрегают их использованием. УЗО защищает жизнь и здоровье человека от поражения электротоком в случае нарушения изоляции, а также при случайных контактах с неизолированными проводами и токопроводящими частями электрооборудования.

В отличие от автоматов, защищающих электропроводку от перегрузок и коротких замыканий, устройства защитного отключения обеспечивают безопасность людей. Своевременно реагируя и отключая напряжение при уходе тока «на землю». Как правило токовые утечки имеют небольшие значения, поэтому традиционные автоматы на них просто не реагируют.

Практически каждый человек подвергался воздействию слабых токов, возникающих в домашней сети. Несмотря на малое значение тока в 4-5 мА, человеческий организм его ощущает, например, при касании холодильника, стиральной машины и другой бытовой техники. С возрастанием силы тока возрастает и угроза жизни человека. Основной причиной подобного состояния считается нарушенная изоляция проводов. В результате ток начинает проходить непосредственно через корпус прибора, который оказывается под напряжением. Последствия касания к нему могут быть такими же, как и в случае соприкосновения с оголенным проводом. В момент касания возникает замыкание на землю, и далее, при отсутствии защитного заземления, человек получает удар током.

В настоящее время не во всех домах существует возможность заземления корпусов электроприборов и оборудования, поскольку это не предусмотрено схемой и конструкцией проводки. Поэтому для защиты от поражения током используются УЗО, устанавливаемые вместе с автоматическими выключателями, которые способны реагировать даже на слабые токи и своевременно отключать сетевое напряжение.

Принцип действия устройства защитного отключения

Принцип работы устройства защитного отключения основан на фиксации токовых утечек «на землю» и своевременном отключении напряжения при возникновении подобного состояния. При нормальном значении напряжения в сети, отсутствии утечек и скачков, сила тока на входе и выходе прибора будет одинаковой. Их отличие будет заключаться лишь в противоположном направлении. Определение самого факта утечки определяется по разнице значений входящего и выходящего тока.

При наличии токовой утечки, например, при пробое на корпус оборудования, человек, соприкасаясь с ним, превращается в своеобразный проводник тока на землю. В результате, значение тока, возвращающегося в УЗО по нейтральному проводу, снижается. К такой же ситуации приводит нарушение целостности изоляционного покрытия, возникающее в электроприборах и оборудовании.

Разница входного и выходного тока регистрируется трансформатором с кольцевым сердечником. Фазный и нейтральный проводники размещаются внутри трансформатора и выполняют функцию первичного витка обмотки. Подключение вторичной обмотки сердечника осуществляется к механизму, который размыкает контакты, разрывает цепь и предотвращает дальнейшее течение тока. При повреждении изоляционного покрытия, образование отводящего контура происходит независимо от того, касается человек токоведущих частей или нет. В любом случае устройство срабатывает и размыкает электрическую цепь. Это и есть ответ на вопрос: что такое УЗО в электрике.

Современные УЗО предназначены для работы в двухфазных и трехфазных сетях. Последний вариант отличается наличием системы слежения. Она контролирует и фиксирует изменения нагрузки, когда напряжение неравномерно распределяется по фазам. Исправление ситуации осуществляется путем восстановления симметрии в каждой из них.

Где устанавливают УЗО

Прежде всего установка УЗО предназначена для защиты групповых линий от избыточных нагрузок. Они представляют собой обычную электрическую проводку, включающую себя различные группы розеток, в которые подключаются бытовые приборы или производственное оборудование.

Использование УЗО обязательно в следующих случаях:

  • При отсутствии системы уравнивания потенциалов в том или ином помещении.
  • В помещениях с повышенной опасностью (кухни, ванные комнаты).
  • При наличии питающих розеток, установленных вне помещений.
  • В сооружениях с несущими элементами в виде металлических каркасов.
  • При наличии автоматов или предохранителей, со скоростью срабатывания выше, чем 0,4 секунды.

Устройства защитного отключения запрещено применять на линиях, от которых поступает питание к системам аварийного освещения или оповещения. При выборе УЗО следует обращать внимание на номинал, который должен быть выше номинала автоматического выключателя. В противном случае контакты устройства перегреются. Если в сети установлено сразу несколько автоматов, значение минимальной номинальной мощности УЗО рассчитывается, исходя из суммы номиналов всех автоматических выключателей.

Как установить УЗО

Существуют различные варианты подключения УЗО вместе с автоматическими выключателями. В одном из них одно устройство обеспечивают защиту нескольких групповых линий. Которое устанавливается на первом месте, а за ним устанавливаются автоматы. Эта простая схема широко используется в бюджетных щитках. Ее работу можно рассмотреть на примере аварийной ситуации, когда короткое замыкание произошло на одной из групповых линий. Ток будет проходить по маршруту от УЗО к групповому автомату, далее по кабелю к розетке. Считается, что в данной ситуации УЗО должно сгореть под действием тока короткого замыкания, поскольку автомат установлен после прибора и не способен защитить от высокого тока и напряжения.

В другом варианте линия защищена одним автоматом и одним УЗО, причем автоматический выключатель устанавливается на первом месте. Если предположить, что в розетке произошло короткое замыкание, то путь тока будет проходить от автомата к УЗО и далее по кабелю к розетке. Есть мнение что в данной ситуации наступает срабатывание автомата и таким образом пресекается разрушающее действие тока. Однако по схеме ток все-таки доходит до розетки. Получается, что независимо от места расположения, УЗО не выйдет из строя по нескольким причинам.

Защитное устройство остается целым так же как и провода, подключенные к розетке. Под действием короткого замыкания возникает высокая температура, от которой изоляция проводов и корпуса приборов начинают плавиться. Тем не менее, для этого нужно определенное время, в течение которого срабатывает автоматический выключатель и дальнейший процесс разогрева прекращается. Нет разницы где его подключать, до или после автомата. Выбор того или иного варианта связан лишь в удобством монтажа.

Большое значение имеет правильный выбор номинала защитного устройства, чтобы исключить его выход из строя в результате перегрузок. На корпусе каждого УЗО обозначен номинал, то есть величина максимально длительного тока, который может протекать через него без какого-либо вреда. Контакты прибора своевременно обесточивают линию в случае возникновения в ней утечки. Не допускается прохождение через контакты тока, превышающего номинальное значение, поскольку это вызовет их разогрев, плавление корпуса и другие повреждения. В связи с этим УЗО защищается с помощью автоматического выключателя, срабатывающего от перегрузок раньше, чем будет причинен вред устройству.

Для наиболее эффективной защиты УЗО от перегрузок его номинал должен выбираться на одну ступень больше, чем у защищающего автомата. Например, если номинал автоматического выключателя составляет 16А, то устройство защитного отключения должно иметь номинал 25А. Такой запас по току необходим для исключения протекания через УЗО повышенного тока, прежде чем произойдет срабатывание автомата от перегрузки.

Электромонтажные работы

Практическая установка УЗО в электрическую цепь квартиры не вызывает каких-либо затруднений. Непосредственное подключение осуществляется на DIN-рейке, которая может быть встроена в щиток или расположена отдельно. Она оборудована специальными перфорированными отверстиями, куда вставляются защелки прибора. На корпусе имеется маркировка верхних и нижних клемм фазного и нулевого проводов. В соответствии со схемой подключение вводного силового кабеля осуществляется сверху, а нагрузок – снизу.

Порядок подключения защитного устройства:

  1. Вводный автоматический выключатель подключается к силовому кабелю наружной сети. Данный прибор выбирается по максимальному току в соответствии с нагрузками, предусмотренными для конкретной квартиры.
  2. Далее устанавливается электросчетчик для регистрации расхода электроэнергии и передачи напряжения на защитное устройство.
  3. В верхние клеммы УЗО подключаются кабели от счетчика – фаза и ноль, к нижним клеммам подключаются кабели нагрузки. Порядок подключения должен соблюдаться, в противном случае защитное устройство не будет работать.
  4. К оборудованию повышенной мощности подключаются отдельные автоматические выключатели.

Другая схема предполагает подключение УЗО в электрике в двухфазную цепь. Работа устройства обеспечивает своевременное отключение оборудования в случае утечки тока на корпус. Практически такую же функцию выполняет и заземление, предотвращающее прохождение тока через участки, не предназначенные для этого. Таким образом, УЗО и система заземления выполняют обесточивание приборов различными способами, а в некоторых ситуациях они дополняют друг друга. Основным преимуществом УЗО является возможность использования его в старых зданиях, где до сих пор используются двухфазные цепи, а заземляющий провод отсутствует. Подключение УЗО в электрощитке зависит от схемы и разводки домашней сети.

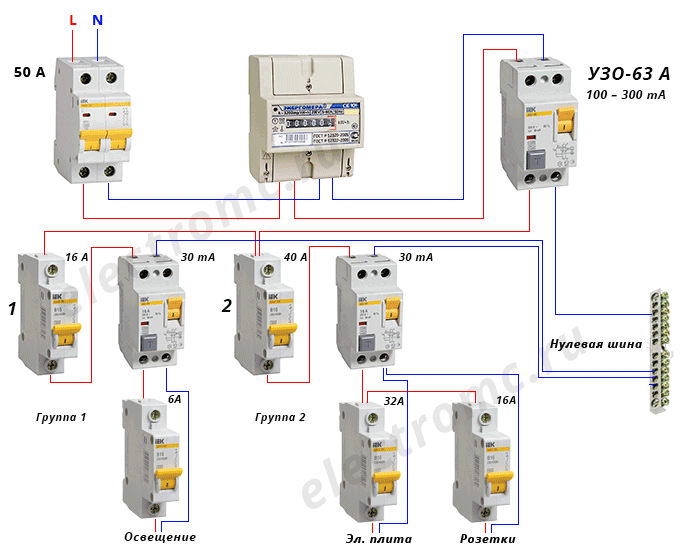

В одном из вариантов применяется одноуровневая защита с использованием одного УЗО. Для этой цели подбирается аппарат с высокой мощностью, в расчете на нагрузку от всех имеющихся потребителей. Применяется следующая схема подключения: с выхода УЗО проводник подключается к автоматам, после чего он разводится на розетки и приборы освещения. Эта простая и компактная схема имеет существенный недостаток: в случае неисправности УЗО или автомата подача электричества в квартиру прекращается. Как правило, одноуровневая защита устанавливается для отключения какого-то одного потребителя (стиральной машины или бойлера).

Что такое УЗО в электрике

Стройка в саду

тому назад 119 просмотра

Что такое УЗО в электрике?

Содержание статьи:

  • 1 Что такое УЗО
    • 1.1 Нужно ли УЗО в квартире и частном доме?
  • 2 Как подключить УЗО своими руками

Когда стиральная машина бьёт током или вода из водонагревателя, то это говорит об одном, об утечке тока, что грозит опасностью для жизни. УЗО — устройство защитного отключения, способно определить утечку тока, и в случае, когда она свыше 30 мА (опасно для жизни), автоматически отключить электроприборы от сети.

Работа УЗО основана на сравнении разницы входящего и исходящего напряжения. Другими словами, когда происходит утечка электрического тока, часть его не возвращается обратно, и устройство защитного отключения, как раз и призвано определять эту разницу.

Что такое УЗО, и в каких случаях его нужно подключать? Как подключить устройство защитного отключения самостоятельно? Читайте в строительном журнале samastroyka.ru

Содержание статьи

Что такое УЗО

УЗО — это устройство защитного отключения, работа которого происходит за счет остаточного, дифференциального тока. При подключении УЗО сравнивает протекающий ток к электроприбору, и если происходит утечка тока свыше 30 мА, то устройство автоматически отключает электроприбор от сети 220 Вольт.

Такое защитное устройство оказывается полезным не только при его подключении к какому-то конкретному электроприбору, который несёт повышенную опасность поражения электрическим током. Всё чаще УЗО подключают на всю квартиру или дом, что позволяет обезопасить себя во время различных неприятностей.

Например, если произошло неосторожное обращение с электропроводкой, в результате чего рука коснулась фазного провода, то УЗО автоматически отключит напряжение в домашней электросети. Это позволит избежать поражения электрическим током длительное время, что весьма опасно для жизни.

Нужно ли УЗО в квартире и частном доме?

Устройство защитного отключения электрического тока, можно подключать как на весь дом или квартиру, так и на отдельные электроприборы. Чаще всего это водонагреватель, стиральная машина, электроплита, и другие бытовые приборы, которые несут повышенную опасность во время эксплуатации.

Так, например, нередко водонагреватель бьёт током через воду по причине прогнившего ТЭНа или повреждённой изоляции на кабеле питания. Если утечка тока будет опасной для жизни, то УЗО автоматически определить разницу токов, и поспособствует выключению электрического водонагревателя.

Следует знать, что УЗО не защищает от короткого замыкания или в случае перегрузки электросети. Устройство защитного отключения призвано определять утечку опасного тока для жизни человека, и своевременно, в автоматическом режиме, отключать электроприборы от сети 220 Вольт.

Как подключить УЗО своими руками

На самом деле, в подключении УЗО своими руками, нет ничего сложного. Осуществляется данная работа, точно так же, как и подключение вводных автоматов на электросчетчике, или любых других.

При этом важно подключить УЗО правильно, и не перепутать его вход с выходом. Снизу к устройству защитного отключения подключаются электропотребители, а сверху, кабель питания от вводных автоматов или электросчетчика.

Как и в случае с автоматическими выключателями, на УЗО, снизу и сверху имеются специальные обозначения «L» и «N», которые обозначают разъёмы для подключения фазы и нуля к устройству. Конечно же, перед тем, как подключить УЗО, следует обесточить домашнюю электросеть, и только после этого производить работы, связанные с подключением.

Также, следует знать, что на весь дом, как правило, выбирают УЗО номиналом в 30 мА, а на отдельные электропотребители, такие как стиральная машина, водонагреватель и другие, УЗО номиналом на 10 мА. Устройства защитного отключения номиналом в 100, 300 и более мА, чаще всего устанавливаются на крупных промышленных объектах.
