Узо подключение: правильное подключение УЗО дома, в квартире

Подключение УЗО — правильная установка, грамотное подключение и инструкция по монтажу (80 фото) — Строительный портал — Strojka-Gid.ru

Безопасность зданий и строительных конструкций всегда будет приоритетной задачей. В строительных нормах и правилах имеется целый комплекс мероприятий направленных на достижение должного уровня безопасности, а электробезопасность, как элемент этого комплекса, занимает ключевое место.

В свою очередь, для того, что бы обеспечить необходимый уровень электробезопасности, нужно следовать всем предусмотренным правилам при строительно-монтажных работах. Кроме того, для полноценной защиты жизни и здоровья человека, а также для обеспечения необходимого уровня пожарной безопасности строения, здание должно быть оборудовано специальными техническими системами и приспособлениями.

Одним из таких приспособлений, является устройство защитного отключения – так называемое УЗО. Сама по себе схема подключения узо относительно проста, однако для полноценной его работы и соответственно – обеспечения всех функций защиты, существует ряд моментов, которые нужно знать и учитывать при установке, а также в процессе эксплуатации здания.

Что представляет собой УЗО, для чего нужно и какие правила его установки существуют — именно об этом пойдет речь в этой статье.

Что собой представляет и как работает УЗО?

Устройство защитного отключения представляет собой защиту от токов утечки. Оно не реагирует на ток в сети, т.е., не защищает от короткого замыкания или превышения тока определенного уровня.

В продаже можно найти комбинированные приборы, которые совмещают в себе защиту по току и УЗО, но сейчас речь идет именно о самостоятельном устройстве защиты от токов утечки. Что же это такое токи утечки. Не углубляясь в электротехнику, отметим, что токи утечки – это небольшие токи, уходящие помимо полезной нагрузки на землю.

Ключевым моментом здесь является земля, как самостоятельная точка электрической цепи. Обычная сеть в нашем доме с напряжением 220 В. имеет два провода – фаза и ноль.

Некоторые путают ноль с землей, это категорически неверно – ноль и земля это абсолютно два разных понятия. Заметим, подключение узо с заземлением является необходимым условием.

Хотя справедливости ради надо сказать, что существуют схемные решения подключения таких приборов без заземления, но за корректность работы защиты уже трудно поручиться.

Заметим еще один важный момент, подключение трехфазного узо, ни чем не отличается от однофазного, за исключением того, что в сети уже не одна, а три фазы.

Но продолжим, токи утечки проходят от фазы не на ноль, а на землю, что отслеживается дифференциальной автоматикой и срабатывает защита.

Сами по себе токи утечки могут появиться при повреждении изоляции проводов, корпуса бытовой аппаратуры или при ударе человека электротоком, в этом случае ток пройдет по пути фаза – человеческое тело – земля.

Характеристики УЗО

Сами по себе автоматы УЗО могут быт однофазными и трехфазными, при этом главное отличие в конструктивном исполнении от обычных автоматов защиты – наличие контакта для подключения земли.

Основными характеристиками автоматов УЗО необходимо считать ток,  при котором происходит срабатывание защиты и отключения напряжения в сети. В быту применяют автоматы двух типов: на ток 10 мА – для помещений с повышенной влажностью и 30 мА – для обычных жилых либо вспомогательных помещений.

Установка УЗО

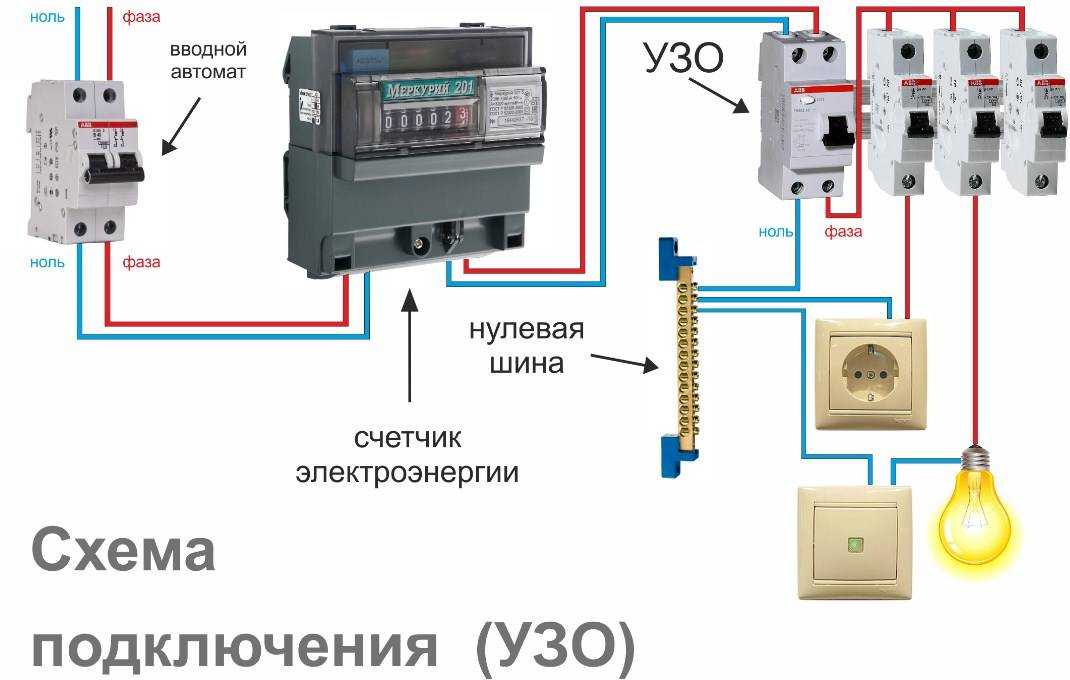

Существуют различные схемы включения УЗО, хотя, как правило, само подключения стандартное: устройство устанавливается на специальной дин-рейке и подключается после автомата защиты от КЗ в соответствии с принципиальной схемой.

Важно учитывать тот факт, что для подключения УЗО необходимо наличие заземления в вашем доме и сам прибор имеет специальный контакт, который подключают к земле. Если заземления нет, будет лучше сделать его и смонтировать новую проводку.

Заметим, существует схема подключения узо в однофазной сети при том, что сам прибор рассчитан на трехфазную сеть. В этом случае необходимо просто выполнить монтаж в строгом соответствии со схемой такого подключения. На качестве работы такой вариант не отразится.

Существует ряд типичных ошибок при подключении устройства защиты от токов утечки, а именно.

Соединение нулевого провода и заземления после автомата УЗО. Это ошибка может возникнуть не преднамеренно. Если вы все смонтировали правильно, а автоматика срабатывает, проверьте бытовые приборы – некоторые из них, особенно старого образца, иногда имеют электрическое соединение нуля и корпуса прибора.

Просто поэтапно отключайте бытовые приборы пока не выявите тот, от которого происходит срабатывание защиты, после чего уже необходимо разобраться с этим устройством;

Подключение нагрузки к нулю до автомата УЗО. В данном случае необходимо четко следить за тем, что бы ноль не был подключен к нагрузке помимо прибора, иначе может происходить ложные срабатывания защиты;

При использовании нескольких УЗО в сети происходит замыкание нуля после двух разных приборов. Этот случай не типичен при подключении узо в частном доме, однако иногда может встретиться на практике.

Вообще, при использовании нескольких устройств защитного отключения в одной сети, может привести к множеству ошибок связанных с неверным подключением. Лучше будет такие схемы монтировать специалистам, они сделают все более качественно.

Подключение узо без заземления. Имеется в виду, когда контакт земли на приборе, вообще оставляют не подключенным. В данном случае защиты не будет, а сама установка УЗО теряет всякий смысл. Если в вашем доме нет земли и сделать ее не представляется возможным, используйте специальные схемы включения УЗО без заземления.

Подключая УЗО, помните о правилах техники безопасности при проведении электромонтажных работ и неукоснительно соблюдайте их.

Перед установкой внимательно изучите инструкцию, прилагаемую к прибору. Следуйте всем приведенным там рекомендациям.
