Узо от чего защищает: Принцип защиты и функции УЗО

Принцип защиты и функции УЗО

Защита электрических сетей

Защита электрических сетей



Вступление

Для защиты людей и животных разработаны специальные электротехнические устройства. Называются они устройство защитного отключения, сокращенно УЗО. УЗО защищает от поражения электрическим током, при касании оборудования оказавшегося под напряжением. Защита происходит как при прямом, так и при косвенном касании оборудования, находящегося под напряжением. Кроме этой задачи УЗО используется для контролирования состояния изоляции электропроводки. Это обеспечивает дополнительную защиту помещения от пажара. Разберем функции устройства защитного отключения (УЗО) подробнее.

Функции УЗО

УЗО защищает человека и животных от поражения током при прикосновении к корпусам электроприборов, оказавшихся под напряжением.

Токопроводящие корпуса и отдельные элементы оборудования и приборов могут оказаться под напряжением. Это безусловно аварийная ситуация и возникнуть она может в двух случаях.

  1. Если на корпус прибора замкнулся фазный провод электропроводки, то при условии заземления корпуса, происходит так называемое короткое замыкание. Для отключения сети, при коротком замыкании, предназначены автоматы защиты. Но корпус может быть не заземлен или сопротивление цепи замыкания очень велико и автоматы защиты не сработают. Решит задачу защиты, в этом случае, установка УЗО в электроцепь.
  2. Или касание фазного провода корпуса оборудования не полное. Тоесть изоляция на токоведущих проводах может лишь повредится, и тогда появятся, так называемые токи утечки. Ток утечки может не только неприятно «кусаться», но быть смертельно опасным, особенно во влажных помещениях. Защитит от токов утечки правильно подобранное и установленное УЗО.

Выводы

Основные функции УЗО две:

  • Обнаруживать ток утечки и автоматически отключать электрическую цепь. Время отключения цепи УЗО 200 миллисекунд (1 миллисекунда =0,001 секунды).
  • Защищать не только от косвенного, но и от прямого прикосновения. Прямое прикосновение это касание человеком или зверем к токоведущим частям приборов находящихся под напряжением.

Дополнительная функция УЗО

УЗО установленное на входе электропитания в дом, обеспечивает дополнительную пожаробезопасность помещения. В некоторых странах установка УЗО с чувствительностью в 500 mAобязательно. У нас (в РФ) установка УЗО на 300 mAна вводе в дом, для защиты от пожара носит рекомендательный характер.

Разберем, как УЗО контролирует токи утечки и как вообще оно срабатывает.

Принцип действия устройства защитного отключения (УЗО)

Рассмотрим принцип действия УЗО, на объяснении принципа действия реле тока повреждения (Схема 1,Схема 2)

В корпусе УЗО есть магнитная цепь, выполненная из кругового сердечника . Вокруг сердечника протекают ток ВХОДА потребителя (I1) и ток ВЫХОДА потребителя(I2).В нормальном режиме работы эти токи равны и система находится в равновесии.

Схема 1.

При возникновении тока утечки со стороны потребителя(Id),равновесие токов нарушается и по измерительной обмотке сердечника УЗО начинает течь ток пропорциональный току утечки. Реле в УЗО срабатывает, потому что реле запитано от этой измерительной обмотки. «Реле срабатывает» это значит, что цепь размыкается, и ток на поврежденный потребитель не поступает и как следствие УЗО защищает человека от тока утечки.

Разность токов называется дифференциальным током, поэтому говорят, что УЗО реагирует на дифференциальные токи в цепи.

А автомат защиты, совмещенный с УЗО, называют дифференциальный автомат защиты. Тоесть он срабатывает и на ток короткого замыкания и на дифференциальный ток, возникающий при утечки тока.

Схема 2:Принцип работы устройства защитного отключения (УЗО) на схеме с системой питания TN-S.

Схема 2.

Условные обозначения:

  • I 1 — ток на ВХОДЕ потребителя
  • I2 — ток на ВЫХОДЕ потребителя
  • Id — ток утечки
  • Ic — ток через тело при касании корпуса находящегося под напряжением
  • RA — сопротивление заземления

Читайте и смотрите наглядную схему работы УЗО в ситеме TN-S. Формат схемы 750×1120 точек.Статья с формулами и таблицами.

©Elesant.ru

Другие статьи раздела: Электрические сети

  • Автоматы защиты

  • Виды опор линий электропередачи по материалу

  • Виды опор по назначению

  • Воздушные линии электропередачи проводами СИП

  • Деревянные опоры воздушных линий электропередачи

  • Железобетонные опоры линий электропередачи

  • Железобетонные опоры линий электропередачи

  • Защита человека от поражения электрическим током, прямое и косвенное прикосновение

  • Как получает электроэнергию потребитель низкого напряжения 380 Вольт

  • Колодцы кабельной сети этапы установки





Статьи по теме



Система электропитания переменным током









Система уравнивания потенциалов. СУП и ДУП









Законы электротехники









Коллекторная схема водоснабжения









Садовая мебель на вашем участке









Наглядная схема электропитания квартиры с заземлением









Устройство насосной станции









Наглядная схема распределительного электрощита частного дома…







Joomla SEF URLs by Artio

Свежие статьи

Минеральная вата — приобрести недорого в интернет-магазине «Стрела»

16 ноября 2022

Пластиковые колодцы для безнапорной канализации

20 октября 2022

Лазерная резка металла: преимущества, принцип действия и методы

20 октября 2022

Как выбрать столешницу из агломерата и в чем ее преимущества

19 сентября 2022

Как ухаживать за индукционной плитой?

18 сентября 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House

19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке

30 ноября 2021

Где и как купить электрический кабель: теория и практика

15 ноября 2021

Как найти утечки тепла в дома

19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где?

13 сентября 2021

Популярные статьи

  • Размеры стандартной ванной комнаты

  • Электрические схемы подключения скважинного насоса

  • Электроснабжение квартиры: граница эксплуатационной ответственности

  • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования

  • Однофазная и трехфазная электрическая сеть

  • Особенности ввода электричества в деревянный дом

  • Вводной автомат. Расчет, выбор вводного автомата для квартиры

  • org/Article»>

    Что такое дин-рейка в электромонтаже: типы и виды din-рейки

  • Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля

  • Наглядная трехфазная схема вводно–распределительного щита частного дома

  • Аксонометрическая схема водопровода

  • Коллекторная схема водоснабжения

  • Спуск и крепление кабеля к опоре

  • Монтажные провода и кабели их назначение и описание

  • ВРУ. Вводно-распределительное устройство дома

  • org/Article»>

    Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

  • Распределительные сети электрической энергии: характеристики, классификации и схемы

  • Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

  • Ввод кабеля из траншеи в дом

  • Установка электрощита навесного, крепление щита, автоматов, проводов

Реклама

Проводка в квартире

  • Вводной автомат. Расчет, выбор вводного автомата для квартиры

  • Осветительные сети промышленных предприятий

  • Силовые цепи квартиры

  • Установка щитка распределительного навесного

  • Электромонтажные работы в квартире. Квартирный щиток

  • Групповые линии освещения: общие норма и правила

  • Комплектация распределительного щитка, автоматы защиты, клеммы подключения

Проводка в доме

  • ГЗШ. Главная Заземляющая Шина

  • Электрический ввод в частный дом

  • Магнитные пускатели: назначение, схема подключения

  • Подключение СИП от магистрали до дома

  • Траншея для прокладки кабеля электропитания дома

  • Базовые нормативы электромонтажных работ

  • Конструкция и монтаж штыревого заземлителя из уголков

Схемы

  • Наглядная схема принципа работы устройства УЗО в системе TN-S

  • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

  • Наглядная схема распределительного электрощита частного дома с ошибками зануления

  • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

  • Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

  • Аксонометрическая схема водопровода

  • Душевые системы

  • Продукция для трубопроводных систем: где купить по доступным ценам

  • Разводка труб Rehau

  • Установка санфаянса и мебели в ванной, советы практика

  • Особенности и виды бойлеров косвенного нагрева

Водоснабжение дома

  • Расчёт скважинного насоса: формула и пример подробного расчета

  • Выбираем схему водоснабжения дома: водоснабжение дома своими руками

  • Еще раз о системе водоснабжения в доме

  • Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

  • Станция автоматического водоснабжения: выбор и установка станции водоснабжения

Вода на участке

  • Автоматическая насосная станция

  • Водопроводный ввод в частный дом: устройство ввода воды в частный дом

  • Водоснабжение частного дома из скважины своими руками

  • Выбор трубы для водоснабжения частного дома

  • Еще раз о системе водоснабжения в доме







Защищает ли УЗО от короткого замыкания ?

Будьте осторожны, УЗО не защищает от любого короткого замыкания (КЗ) и не всегда срабатывает, в случае его возникновения.

Вы все правильно прочитали, в условиях современной квартиры или дома УЗО не каждый раз срабатывает при возникновении КЗ. А от чего это зависит мы с вами сейчас рассмотрим. Но для начала, вы должны знать, все основные причины, почему выбивает УЗО в квартире и как диагностировать неисправность.

И чтобы разобраться, необходимо вспомнить, что такое УЗО (его устройство и принцип действия) и что такое Короткое Замыкание.

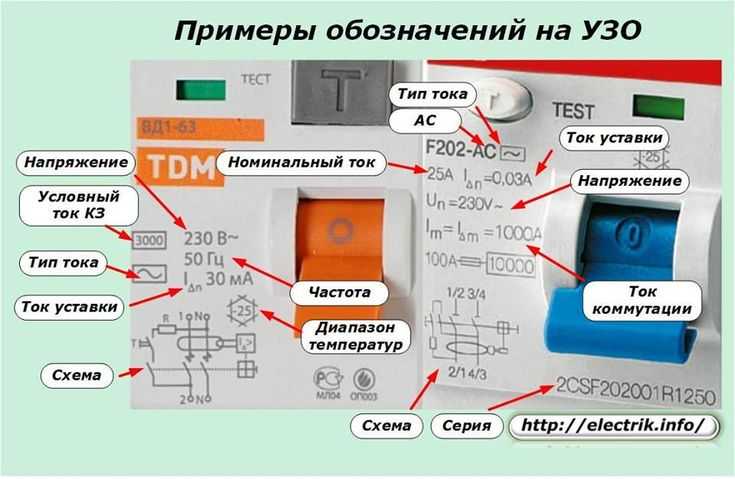

Устройство Защитного Отключения отслеживает утечки тока в электрической сети и если они появляются – разрывает её.

Это позволяет защитить человека от поражения электрическим током и предупредить возникновение пожара. Например при повреждении изоляции кабелей, выхода из строя оборудования и т.д.

К УЗО, с этой целью, подключаются и фазный и нулевой проводники защищаемой линии. Токи, проходящие в этих проводах в исправной электроустановке (в квартире или доме), равны по значению, но направлены в противоположные стороны.

Проще говоря, входящий по фазному проводнику ток в УЗО, пройдя по электропроводке квартиры и электрической схеме электроприбора, возвращается по нулевому проводнику обратно без изменений. В таком случае система работает штатно и дифференциальный выключатель не отключается.

Если же вдруг, по какой-то причине, происходит утечка тока, например вы случайно взялись за оголенный контакт электроприбора, то УЗО это заметит. В этом случае ТОК, поступивший в систему, не будет равен тому, что из неё вернулся, т.к. часть его прошла через вас и ушла в «землю». Вот тогда и срабатывает Выключатель дифференциального тока, разорвав сеть.

Более подробно об УЗО, его устройстве и принципе действия, обязательно прочитайте ЗДЕСЬ.

Теперь вспомним, что такое Короткое замыкание – это любое незапланированное, нештатное соединение электрических проводников с разным потенциалом, например, фазы и ноля, при котором образуются разрушительные токи. (Узнать больше о коротком замыкании)

В определении Короткого замыкания и кроится ответ на вопрос, когда узо защищает от него, а когда нет.

Если Короткое Замыкание возникает между Фазным и Нулевым проводником – УЗО НЕ ОТКЛЮЧИТСЯ, не защитит вас.

В этом случае сила тока в обоих проводниках (фаза и ноль) по прежнему будет равной по значению, пусть и невероятно большой. При таких КЗ, чаще всего, контакты УЗО буквально свариваются от высокой температуры, что приводит к выходу ВДТ из строя. Электрическая цепь при этом, не разрывается. Тем самым, воздействие вредного фактора короткого замыкания, в виде дуги с высокой температурой, не прекращается. Это нередко вызывает горение окружающих предметов и последующий пожар в помещении.

В случае, если короткое замыкание возникает межу Фазным проводом и, например, проводом Заземления (защитным нулем), УЗО СРАБОТАЕТ и разорвет электрическую цепь.

Это легко объясняется: в таком случае, токи на фазном и рабочем нулевом проводниках линии, будут существенно различаться по значению. Так как входящее напряжение, будет уходить через заземление, минуя рабочий нулевой провод. Выключатель дифференциального тока заметит эту разницу и электрическая цепь будет разорвана.

Таким образом,

сказать, что УЗО всегда защищает от Короткого Замыкания НЕЛЬЗЯ!

А так как КЗ между нулем и фазой случается довольно часто, электрические линии НЕЛЬЗЯ защищать только УЗО, это небезопасно!

Именно поэтому на все электрические кабельные линии, кроме УЗО, принято устанавливать дополнительную защиту от Короткого замыкания и превышения допустимой мощности.

Обязательно читайте об этом нашу следующую статью — Почему вместе с УЗО нужно ставить АВТОМАТ? и в Каком порядке они стоят в схеме.
