Узо и принцип действия узо: Принцип работы УЗО и Диффавтомата

Устройство защитного отключения (УЗО) презентация, доклад

СПб ГБОУ «Политехнический колледж городского хозяйства»

Предмет: Теоретические основы электромонтажных работ

Тема: «Устройство защитного отключения (УЗО)»

Работу выполнил:
студент группы УД-14-11
Садков И.А.
Преподаватель: Тужилкин А.А.

2016

Содержание

Назначение УЗО
Принцип работы
Устройство УЗО
Ограничения в работе
Чувствительность УЗО
Проверка работоспособности

Назначение УЗО

Основное назначение УЗО является защита людей от поражения электрическим током при неисправности электрооборудования (оказавшиеся под напряжением в результате повреждения изоляции) в результате случайного или неосознанного контакта человека с токоведущими частями. Также предотвращение пожаров вызванных возгоранием электропроводки при протекании токов утечки.
Прибор представляет собою механический коммутационный аппарат для прекращения подачи дифференциального тока в определенных условиях. УЗО обесточивает питание электрической сети при прикосновении человека (животных) с проводниками бытовых приборов и техники или с заземляющим контактом. Срабатывание происходит как при прямом соприкосновении с частями электроустановки, так и при косвенном.

Принцип работы УЗО

Как известно, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Эта закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует.
Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

УЗО ЭКФ-2P-40А-30мА

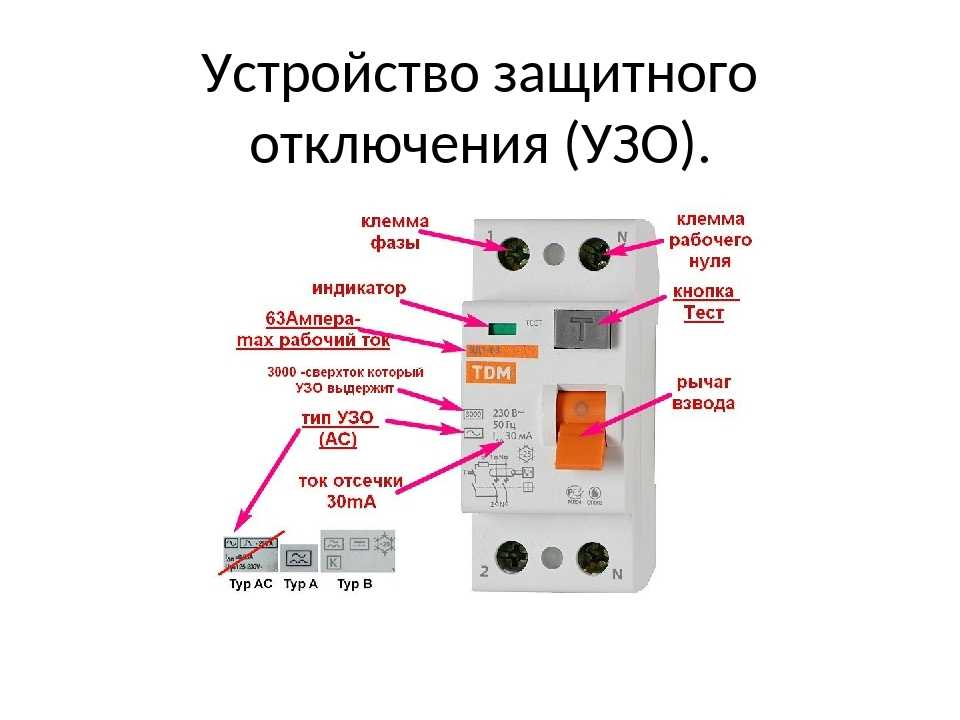

Устройство УЗО

Конструктивно УЗО собрано в корпусе из диэлектрического материала. Внутри содержит трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками – две первичные и одна обмотка управления.
Две первичные токовые обмотки включены встречно. Первая обмотка образована фазным проводом, в ней протекает ток к нагрузке (к потребителю). Вторая обмотка образована нулевым проводом, в ней протекает обратный ток от нагрузки (от потребителя).
В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих обмотках равны по значению, но противоположно направленны. При протекании в обмотках, эти токи наводят в сердечнике трансформатора тока магнитные потоки. Наведенные магнитные потоки направлены встречно и компенсируют друг друга, поэтому суммарный магнитный поток равен нулю.
Ф∑ = ФL — ФN = 0

Устройство УЗО

Если человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением, то через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки. (Аналогично, если произошел пробой изоляции на корпус электроприбора.)
В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:
Ф∑ ≠ 0
Под воздействием результирующего магнитного потока в контрольной обмотке возникает ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода — в этом случае ток в нулевом проводе протекать не будет.

Устройство УЗО

Чувствительность УЗО

Основной параметр УЗО – это его чувствительность (номинальный отключающий дифференциальный ток, так называемая «уставка» по току утечки).
Для защиты человека в бытовых электросетях от поражения электрическим током используют УЗО чувствительностью 10 и 30 мА.
Для защиты от возможного возникновения пожара служат УЗО чувствительностью 100 или 300 мА.
Если проводка неразветвленная, с малым количеством групп, то может использоваться одно общее УЗО на 30 мА, как противопожарное, так и для защиты человека от поражения электрическим током.

Ограничения

УЗО не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло. Например, при прикосновении одновременно к линейному и нейтральному проводникам защищаемой цепи. Предусмотреть защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.
УЗО функционально зависимое от напряжения сети нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УЗО произошел обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае УЗО будет неспособно отключить цепь, так как напряжения в защищаемой цепи недостаточно для функционирования. УЗО функционально не зависимое от напряжения свободно от указанного недостатка.

Проверка работоспособности

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест», при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.
Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Спасибо за внимание!

Скачать презентацию

УЗО что это такое в электрике схема подключения

Опубликовано: 09. 08.2022

Содержание

• Зачем нужно УЗО
• Принцип действия
• Сфера применения
• Полезное видео

УЗО – аббревиатура, обозначающая низковольтный электрический прибор, применяемый для защитного отключения определенного участка при возникновении дифференциальных токов по величине превышающих заданное аппаратом значение, определенное как допустимое.

Полное название прибора – Устройство защитного отключения. Иногда прибор называют выключателем дифференциального тока. Это тот же прибор, а сокращенно его маркируют как ВДТ.

Зачем нужно УЗО

Начнем рассмотрение прибора с его назначения. Целевые для аппарата токи утечки возникают при нарушении механической целостности кабелей либо их изоляции на одной из линий, также подобные вредоносные помехи в электрической сети появляются при нарушении конструкции потребителей сети (бытовых электроприборов).

Когда подобная проблема возникает, она может привести к целому ряду негативных последствий:

• пожары в быту и на производстве;
• выход из строя станков и бытовой техники;
• поражение током пользователей сети и операторов на производстве.

УЗО предназначен для решения трех вышеуказанных проблем и исключения подобных рисков.

В момент появления утечки его конструкция оперативно реагирует на возникший фактор риска и отключает участок, чем спасает от перегревов, пожаров, защищает пользователей электроприборов и сами электроприборы сети.

От дифференциального автомата УЗО отличается следующим:

1. УЗО более простой прибор он защищает от утечки и только, а дифавтомат дополнительно снабжен механизмом защищающим сеть от перегрузок, дополняя прибор функциями автоматического выключателя.
2. УЗО в отличии от старшего прибора не защищен от сверх сильных токов, потому при использовании УЗО, для дополнительной защиты к сети подключают автоматические выключатели, в чем нет необходимости при использовании дифференциального автомата.

Принцип действия

Конструкционно УЗО состоит из трех элементов, каждому из которых отведена отдельная роль в работе устройства:

1. Дифференциальный трансформатор – измерительный прибор регистрирующий возникновение тока утечки.
2. Пусковой орган – деталь, осуществляющая механическое воздействие на отключающий систему механизм.
3. Механизм расцепления – при воздействии на него пусковой детали, он размыкает силовые контакты.

В однофазной сети УЗО работает по следующему алгоритму:

Дифференциальный трансформатор однофазного УЗО состоит из трех обмоток: первая – подключена к фазному проводнику, вторая – к нулевому, а третья – фиксирует разность тока. Две первых обмотки подключены так, чтобы идущие по ним токи были направленны в противоположенном, относительно друг друга направлении.

При такой конструкции, при нормальной работоспособности сети, токи в первых двух катушках равны, соответственно ток на средней катушке равен нулю, ведь потоки, идущие по двум крайним катушкам, взаимно нейтрализуются.

Когда возникает механическое повреждение сети, а к ней касается человек, то фазное напряжение «воспринимает» человеческое тело как проводник и пропускает через него ток в землю либо к другому проводнику, с которым он соприкасается.

В случае такой конструкции катушек, при возникновении фазного напряжения, сила тока в двух катушках дифференциального трансформатора начинает отличатся, и на находящейся между ними контрольной обмотке возникает ток, который, при определенном значении, провоцирует срабатывание пускового органа, следственно сеть размыкается.

Трехфазный аппарат работает по схожему принципу, но вместе трех имеет пять катушек обмотки. Три обмотки являются фазными, остальные две выполняют функцию нулевой и вторичной, именно таким образом происходит сравнение напряжения тока в пяти проводах трехфазной сети.

Кроме вышеперечисленных элементов современные УЗО имеют систему тестирования, обычно она выведена на кнопку с соответствующим названием “TEST”. Она подключена к одной из обмоток и при нажатии начинает пропускать ток только по ней, имитируя наличие утечки. Данная искусственная разница создает, ток на контрольной обмотке и устройство срабатывает. Если прибор размыкает контакты в тестовом режиме, значит он – исправен.

Сфера применения

УЗО применяется в трехфазных и однофазных сетях широкого назначения (от бытовых, до промышленных). В домашних сетях его применяют для защиты наиболее важных элементов сети, либо возможности отключения наиболее опасных приборов. Дополнительно им защищают человека при использовании электроприборов, соприкасающихся при работе с водой, металлом или иными веществами обладающими высокой проводимостью. К бытовым приборам наивысшего риска относят стиральную машинку, электропечи, посудомоечные машины и иные водонагревательные приборы.

На практике, кроме защиты отдельных веток домашней электросети, дополнительный УЗО ставят на ввод электричества в жилище. Он выполняет дублирующую функцию и дополнительно защищает помещение от пожаров, на случай выхода из строя УЗО который ближе к источнику проблемы.

В промышленных масштабах, данный прибор применяют при аналогичных обстоятельствах, с разницей лишь в размерах прибора и возложенных на него мощностях, потребителей промышленной сети.

Полезное видео

Подробнее узнать о конструкции УЗО и принципе его действия вы можете из видео ниже:

УЗО полезный и важный прибор, как в домашней так и производственной электросети. Он оберегает имущество от пожаров, а владельца от непредвиденных накоплений тока на корпусе техники и кабелей, чем исключает возможность непредвиденного поражения тела пользователя током.
