Главная »
Про электрику »
Устройства защитного отключения

В отличии от предохранителей и автоматических выключателей, которые обеспечивают сохранность электропроводки, устройство защитного отключения (УЗО) служит для предотвращения воздействия электрического тока на людей. В случае, когда происходит замыкание «на массу» УЗО не допускает возникновения опасного напряжения на отрытых токопроводящих частях электроприборов. За счет быстрого срабатывания, устройство обеспечивает эффективную защиту людей, пользующихся в тот момент электрооборудованием, от поражения электрическим током.

Работает УЗО в соответствии с принципом дифференциального изменения электрического тока. Встроенный в него трансформатор производит сравнение поступившего в прибор тока с возвращенным от электропотребителей. Если обратный ток оказывается слабее, устройство защитного отключения срабатывает, прекращая подачу электричества в жилище. Таким образом УЗО не только защищает человека, но и указывает на присутствие дефектов изоляционного покрытия проводов, наличие утечки или замыкания «на массу», перегрев проводов, искрение на контактах. В перечисленных случаях УЗО размыкает электрическую сеть в течении примерно 0,04с., пресекая возникновение опасных для жизни человека напряжений.

Монтаж электропроводки на современных объектах осуществляется по установленной процедуре. Она предусматривает обязательную комплектацию устройствами защитного отключения не только стационарных, но и передвижных, и временных помещений. Независимо от того, что на российском рынке представлено большое количество УЗО различных производителей, специалисты продолжают работать над созданием все более надежных защитных систем.

При монтаже систем электропроводки, используются УЗО двух типов: А и АС.
Первый предназначен для работы в электрической сети, в которой предусматривается возможность потери по переменному и по постоянному току. Требования по их установке содержатся в ряде инструкций по монтажу бытового электрооборудования повышенной мощности, стиральных машин и посудомоечных аппаратов. Исходя из увеличения сложности контроля, схемного решения, стоимость таких изделий на прядок выше.
Второй тип защитных устройств используется для контроля сетей переменных токов. Отвечает традиционным представлениям об УЗО.

В зависимости от классов электроприборов, устройства защиты разделяются на несколько видов. Наиболее известными и применяемым в большинстве систем электроснабжения является УЗО, смонтированное на щитке-распределителе. Ввиду своей распространенности они не требуют подробного рассмотрения. Остановимся на устройствах, встроенных в электрические розетки. Одни из них монтируются в штатное углубления для розетки, другие присоединяются к существующим, а в них включается штепсель электрического прибора. Такие устройства, как правило, используются в помещениях со старой электропроводкой, или там, где изменения, связанные с установкой традиционных приборов, не рациональны. Вместе с тем, имейте ввиду, что экономия на изменении старой системы, будет поглощена значительной ценой встраиваемых УЗО.

Сведения о параметрах УЗО нанесены на заводском щитке:

•   Номинальный ток срабатывания (например 0,03А)
•   Номинальный ток (например 25А)
•   Номинальная размыкающая способность (6000А)
•   Полюсность устройства
•   Вид защиты (например IP30 )

Достаточное распространение, в последнее время, приобрели комбинированные приборы, объединяющие в себе защитные свойства УЗО и предохранительные автоматического выключателя. Устройство прерывает подачу электричества как в случае изменения значения суммарного тока, так и при возникновении короткого замыкания или перегрузки. Они устанавливаются в случае, когда в распределительном шкафу не достаточно места для размещения нескольких приборов защитного отключения.

УЗО действует по принципу сравнения поступающего в устройство тока с обратным током, идущим от электропотребляющих приборов. Встроенный трансформатор суммарного тока на основе дифференциального измерения, обеспечивает срабатывание устройства отключения. Если на участке сети повреждена изоляция, часть тока проходит через защитный провод и обратный ток становится слабее. В этом случае УЗО размыкает цепь. Не целесообразным является монтаж защитных систем в домах со старой проводкой, поскольку отключения будут происходить произвольном порядке.

Циркулирующий в исправной сети электромагнитный поток, равняется нулю. Через вторичную обмотку трансформатора суммарного тока, поток так же не проходит. В случае изменения потенциала, за счет повреждения изолирующего слоя, касания открытых токопроводящих поверхностей или оголенных проводов, сквозь УЗО проходит ток утечки. Ослабление тока изменяет равновесие в электрической цепи, а при достижении порогового уровня происходит воздействие на пусковой элемент путем срабатывания исполнительного устройства. Не забывайте, что для проверки работы УЗО изготовителем предусмотрено принудительное формирование дифференциального тока отключения. Рекомендуется не реже одного раза в полгода проверять его, нажатием контрольной кнопки на корпусе прибора.

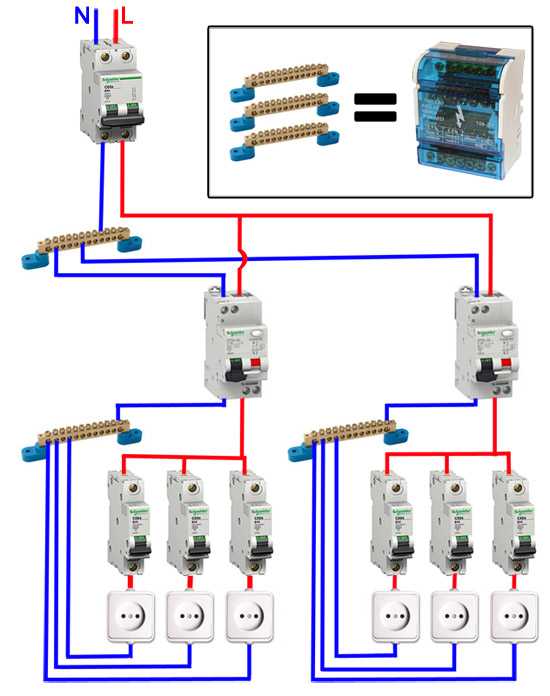

Специалистами разработаны такие виды установки защитных устройств:

• Общее УЗО для всей цепи (ток утечки составляет 30мА). Устанавливается рядом со счетчиком, имеет невысокую стоимость. Вместе с тем, при срабатывании обесточивает все помещения, не позволяет определить место утечки или поврежденные участки цепи.
• Два или несколько УЗО — основное на общую цепь (30мА), дополнительные (10мА) на каждую цепь, требующую защиты. Позволяет безошибочно определять в какой из цепей произошла утечка. Срабатывание защиты не приводит к обесточиванию всех жилых помещений, а лишь линии, непосредственно связанной с утечкой. Но установка такого набора связана с повышенной стоимостью приобретения и монтажа, а также необходимостью установки всех УЗО в отдельном, выделенном специально для них, щитке. Кроме того, такой вариант, предполагает установку рядом с общими «автоматами», селективного УЗО с большим временем срабатывания. Оно обеспечивает повышение качества защиты за счет срабатывания УЗО в линии, а в случае его отказа, выключения всей цепи.

При установке защитных устройств зачастую допускаются некоторые ошибки. Одной из самых распространенных, является подсоединение УЗО к кабелю, соединенному с электроприборами, имеющими зануление токопроводящих поверхностей. Характерные ошибки имеют место при подключении к нулевому проводу нагрузки перед УЗО, соединение нулевого провода нагрузки к другому УЗО.
Помните, что во избежание несчастных случаев, установку и отладку сетей, содержащих устройства защитного отключения должны производить исключительно квалифицированные электрики.

Технология умный дом
Умный дом
Столб под светильник
Установка солнечных светильников
Установка люстры на потолок
Установка люстры
Фото 32
Столовая: монтаж всех инженерных систем
Фото 18
Столовая: монтаж всех инженерных систем
Фото 2
Столовая: монтаж всех инженерных систем
Установка розеток на кухне м. Нагорная
Розетки на кухне
Ввод электричества в дом со столба
Ввод электричества в дом
Расчёт потребляемой мощности
Проект механизации строительства объекта
Подвесные светильники на кухне
Установка подвесных светильников
Инфракрасный тёплый пол
Монтаж тёплого пола
Замена проводки в квартире
Замена проводки
Фото 16
Столовая: монтаж всех инженерных систем
Фото 6
Столовая: монтаж всех инженерных систем
Точечные светильники для потолков
Установка встроенного светильника
Установка и подключение стиральной машины
Подключение стиральной машины
Монтаж однофазного электросчетчика
Монтаж электросчетчика
Освещение в спальне м. Бабушкинская
Освещение в спальне
Подключение встроенной посудомоечной машины
Подключение посудомоечной машины от щита
Потолочное крепление круглых воздуховодов
Проект вентиляции образовательного центра
Потолочное крепление дренажных трубопроводов
Проект вентиляции образовательного центра
Схема включения трёхфазного электрического счётчика
Проект механизации строительства объекта
Услуги электрик ремонт
Ремонт электрики
Монтаж видеокамер
Установка видеокамеры
Установка проходного выключателя
Установка выключателя
Прокладка кабеля в земле
Прокладка силового кабеля
Диагностика электропроводки
Диагностика электрики
Освещение в гостинной м. Юго-западная
Освещение в гостинной
Освещение в гостинной м. Калужская
Освещение в гостинной
Эл подключение стиральной машины
Подключение стиральной машины

Звоните!

Заказывайте в одном месте все проекты + монтаж + согласование!

тел. +7(495) 215-07-10 отдел проектов

тел. +7(495) 215-56-82 отдел монтажа

Политика конфиденциальности

Ознакамливаясь с информацией на сайте MosMontag.ru, Вы автоматически и полностью соглашаетесь с нашей Политикой конфиденциальности и защиты пользовательской информации.

1. Защита данных покупателей

Администрация MosMontag.ru не может передать или раскрыть информацию предоставленную покупателем (далее Клиентом) при оформлении заказа и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой клиент находится и ведет свою деятельность.

2. Получение персональных данных

Для заказа в MosMontag. ru, пользователю необязательно заполнять персональную информацию.

3. Использование персональных данных

Личная информация Клиента используется только для обслуживания и для улучшения качества предоставляемых услуг.

4. Контроль личной информации

Ответственность за любые последствия предоставления неверных данных лежит полностью на Клиенте.

5. Коммуникация

Общение менеджеров происходит по телефону 8(495) 215-07-10, все спорные вопросы и претензии принимаются по электронной почте [email protected]

6. Ссылки

На сайте MosMontag.ru могут содержаться ссылки на другие сайты, MosMontag.ru не несет ответственности за содержание, качество и политику безопасности этих сайтов.

7. Безопасность

Поступившие в MosMontag.ru личные данные хранятся на территории Российской Федерации и защищены протоколами безопасности.

8. Уведомления об изменениях

MosMontag.ru оставляет за собой право вносить любые изменения в Политику конфиденциальности без дополнительных уведомлений Клиентов. Нововведения вступают в силу с момента их опубликования. Клиенты могут отслеживать изменения в Политике конфиденциальности самостоятельно на нашем сайте.

Все предложения на сайте не являются публичной офертой, цены и условия определяются договором.

Электромонтажные работы

Проводка в деревянном доме

СМЕТА на электромонтаж

Цены и фото ремонт квартир

Что делать если срабатывает УЗО? порядок поиска неисправности

Если у Вас отключилось («выбило») УЗО можно вызвать электрика на дом, или самостоятельно попробывать определить характер и место неисправности электросети. Порядок действий при этом будет следующий:

Взвести УЗО (включить).

Если УЗО включается при повторном включении, то это значит, что в электросети была либо кратковременная утечка тока, или УЗО сработало из за помех в электросети. Если при включении УЗО оно длительное время работает без отключений — можно забыть про эту проблему. (это скарее всего помехи). Но если УЗО переодически срабатывает, то проблема вызвана нарушением изоляции с характером плохого контакта. (бывает в шнурах переносок или электропиборах, которые в определённых положениях или режимах дают утечку на землю. В этом случае поиск неисправного места, может занять продолжительное время.

Если УЗО не включается при повторном включении (мгновенно отключается), то это означает, что:

электропроводка имеет повреждение изоляции, или какой-либо электроприбор неисправен. Так же нередко бывает неисправно и само УЗО. В этой ситуации действуем следующим образом:

Отключаем все автоматовтоматические выключатели цепей, подключеных к срабатывающиму УЗО. Если УЗО включилось — начинаем включать автоматические выключатели по очереди. После включения одного из автоматов, УЗО вновь сработает — в этой линии и следует искать неисправность.

Если УЗО не взводится при всех отключенных автоматах — отсоединяем от него отходящие провода и повторно пробуем его включить. Если УЗО не взводится — оно неисправно.

Как найти утечку тока в электропроводке?

Опытный электрик знает — чтобы найти неисправную линию, необходимо отключать каждую линию по одной. После отключения, каждый раз проверяем УЗО на включение. Оно должно включиться, когда мы отключим неисправную цепь. Когда цепь определена, начинаем искать неисправность (утечку тока) уже в ней, детально. Для начала в этой линии отключаем все электроприборы. Подключаем эту линию в электрощите обратно, и взодим УЗО: если взводится — то неисправность надо искать в каком-то из электроприборов, если нет — то неисправность в электропроводке.

Поиск неисправного электроприбора:

По одному следует вернуть каждый электроприбор в цепь.

Прибор при включении которого УЗО сработает — неисправен. Подключаем все электроприемники (кроме неисправного), взводим УЗО — всё должно работать!

Неисправный прибор — ремонтируем или покупаем новый.

УЗО (устройство защитного отключения)

Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока. УЗО устанавливают обязательно в паре с автоматическими выключателями.

Дифференциальные автоматы (АВДТ)

Дифавтомат (дифференциальный автомат) устройство объединившее в себе УЗО и автоматический выключатель. Это устройство компактнее и проще в монтаже, чем связка УЗО+автомат, но стоит дороже их.

Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.
