Узо и автомат в чем разница
Сеть, которая всегда находится под напряжением, может в определенный момент выйти из строя. Обстоятельств для этого бывает довольно много. При всем этом последствия могут быть очень противными. Дабы избежать заморочек, используют разные средства защиты – автоматические выключатели, дифавтоматы, УЗО. Они позволяют одномоментно отключить питание, что помогает сохранить приборы. При всем этом не многим людям понятно, в чем разница между дифавтоматом и автоматом.
Принцип работы обыденного автоматического выключателя
Обыденные автоматы имеют довольно много разновидностей. Они помогают убрать следующие проблемы:
- Куцее замыкание. Оно возникает при падении электрического сопротивления нагрузки до малых характеристик.
- Перегруз проводов. Современные электроприборы делают очень огромные токи. В плохой проводке сильно греются токоведущие жилы. При всем этом наблюдается перегревание и старение изоляции, что провоцирует утрату диэлектрических параметров.
Для устранения перечисленных дефектов в конструкции автоматов предусмотрены следующие элементы:
- Электромагнитная катушка отключения, которая отличается моментальным действием и избавляет возникающие короткие замыкания. Также в структуру заходит система гашения электрической дуги, которая возникает.
- Термический расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластинки. Этот элемент помогает убрать перегрузы в электрических цепях.
Автомат для жилых помещений врубается в однофазовый провод. Он контролирует только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые возникают.
Раздельно необходимо упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство всегда ассоциирует токи, которые там циркулируют, и определяет их разницу.
Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что заходит в фазный провод, УЗО не отключает схему, разрешая ей работать.
При возникновении малозначительных отклонений обозначенных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.
При всем этом устройство снимает напряжение с проводов, если возникает страшный ток утечки, который способен навредить человеку либо включенным электроприборам. Для этого устройство настроено на срабатывание в момент заслуги различия токов определенной величины.
Таким макаром, удается исключить неверные срабатывания и сделать способности для настоящего функционирования защиты. Это помогает убрать токи утечек. Но сама конструкция устройства не имеет никакой защиты от возможного возникновения токов маленьких замыканий либо перегрузов в схеме. Поэтому само УЗО тоже нужна защищать от обозначенных причин.
Устройство дифференциального автомата
Дифавтомат обладает более сложным строением, ежели обыденный автомат либо УЗО. В процессе собственного функционирования устройство помогает убрать сходу 3 вида дефектов, которые могут показаться в проводке.
К ним относят куцее замыкание, перегруз и утечку.
В структуре дифавтомата находятся электромагнитный и термический расцепители, которые обеспечивают защиту встроенного УЗО. Дифференциальный автомат выполнен в виде 1-го модуля. При всем этом для него свойственны характеристики и автоматического выключателя, и УЗО сразу.
Вот поэтому в предстоящем целесообразнее ассоциировать характеристики 2 конструкций, а конкретно – дифференциального автомата и блока защиты, состоящего из УЗО и автоматического выключателя. Это будет более верно в техническом плане.
В чем разница
На 1-ый взор, оба устройства решают одну и ту же задачку. Но по сути есть определенная разница. Дифавтомат отличается по таким характеристикам:
- Дифавтоматы дороже, чем УЗО.
- Внедрение защитной пары точно укажет предпосылки аварийного срабатывания, тогда как дифавтоматы не управятся с этой задачей.
- Дифференциальный автомат обладает более малогабаритными размерами. Он занимает в 1,5 раза меньше места, чем УЗО с автоматом.
- Подключать дифавтомат более прибыльно, так как нет необходимости выбора, какой устройство нужна включить прежде всего.
Он занимает в 1,5 раза меньше места, чем УЗО с автоматом.Внешний облик
Устройства имеют много различий во наружном виде. Они касаются обозначений, габаритов, маркировки.
Обозначение номинального тока
Особенностью дифференциального автомата считается то, что на него наносят маркировку моментального расцепления. Ее обозначают латинскими знаками. Раздельно указывается наибольший номинальный ток, который разрешается применять в одной сети с этим устройством. Этот параметр обозначают знаками «max» после числа.
Многофункциональная схема
На схеме УЗО представлено изображение дифференциального трансформатора, 3 ключей, тестового резистора.
Также там находится магнитопровод и управляющая обмотка. 2 ключа отключают фазу и ноль при утечке. Еще 1 ключ нужен для протекания тока, ограниченного резистором, в обход трансформатора.
Схема дифавтомата, кроме схемы УЗО, содержит ключ, который подсоединен к фазе на выходе трансформатора. Также может быть другое изображение. Заместо дополнительного ключа наносят квадрат с фигурой в положительной синусоиде и прямоугольном импульсе. При всем этом синусоида применяется для обозначения электромагнитного расцепителя, а прямоугольный импульс указывает термический расцепитель.
Аббревиатура на
устройстве
Не все производители приводят на корпусе полное название устройства, заменяя его аббревиатурой. Но время от времени прямо обозначено название дифавтомата. Также на этом устройстве могут находиться буковкы «АВДТ». Если устройство произведен за рубежом, перед номиналом указан тип отключения – B, C либо D.
Другие различия
Кроме обозначенных характеристик, можно привести еще несколько характеристик, которые позволяют отличить одно изделие от другого.
Подключение
При монтаже дифференциального выключателя нет необходимости мыслить, как нужна ставить УЗО и в каком порядке.
При всем этом многие мастера рекомендуют ставить сначала автоматический выключатель, а после чего дифференциальный.
Мировоззрение профессионала
Карнаух Екатерина Владимировна
Окончила Государственный институт судостроения, специальность «Экономика предприятия»
При монтаже УЗО вероятны различные варианты. Если устройство устанавливают на несколько групп потребителей, оно идет первым.
После чего необходимо ставить выключатели на каждую группу. Если одна линия находится под защитой УЗО и 1-го автомата, то первым ставится конкретно автомат.
Цена
Немаловажное значение при выборе устройств имеет их стоимость. Дифавтомат стоит намного дороже, чем УЗО. Даже если функционально уравнять их, подсоединив очередной автоматический выключатель, дифавтомат все равно будет дороже.
Размеры и ремонтопригодность
Габариты конструкции за счет дополнительного автомата будут в 1,5 раза больше, чем место для дифавтомата. Это принципиально, если электрощиток обладает маленькими размерами.
При всем этом ремонтопригодность устройств при одинаковом функционале лучше в системе УЗО + автомат, чем просто дифавтомат. Кроме этого, сходу удается установить причину отключения.
Сравнительная таблица
Главные особенности и отличия устройств приведены в таблице:
| Аспект | Дифавтомат | УЗО |
| Предназначение | Реагирует на утечку и защищает проводку. Соединяет функции УЗО и автомата. | Реагирует только на утечку. Всегда ставится с автоматом. |
| Габариты | Однофазовое устройство занимает в щитке 2 модуля. | УЗО ставится с автоматом, поэтому занимает 3-4 модуля. |
| Внешний облик | Указывается класс срабатывания перед номиналом. | Класс срабатывания не указывается. |
Итоги
Невзирая на идентичные функции, рассматриваемые устройства владеют обилием различий. Они касаются внешнего облика, габаритов и функциональности.
В чем разница: дифавтомат и устройство защитного отключения и механизм работы устройств
Основной части домовладельцев глубоко наплевать, что у них установлено в электромонтажном ящике – обычный либо дифференциальный автомат.
Полагаясь при разработке проекта электросети на электриков непонятной квалификации, такие граждане рискуют получить задачи в плане электробезопасности. Потому есть смысл изучить многофункциональные особенности и различия агрегатов, обеспечивающих защиту не только лишь сетей дома, но и здоровье самих обитателей.
В чем отличия по механизму работы устройства защитного отключения и дифавтомата
Мы не станем тщательно рассматривать конструкцию и базы функционирования этих аппаратов. Но предоставленной инфы будет довольно, дабы полностью точно разобраться, что все-таки установлено в щите и как это обезопасит в предстоящем. Непременно, бывалые электрики такие детали знают конкретно, но обычным потребителям будет любопытно. Тема в особенности животрепещуща при осуществлении модернизации бытовых элекросетей: ремонт проводки, замена счетчика , установка щита.
Снаружи осознать, чем отличается УЗО от автоматического выключателя дифференциального тока, фактически нереально.
Они похожи, но функции делают различные:
- Устройство защитного отключения – сравнивая величину тока, подходящую к электропотребителю и исходящую от него, устройство определяет уровень утечки. Когда разность значений токов достигнет небезопасных для жизни масштабов (в среднем это 30 мА), то защитное устройство отключит напряжение. Это не только лишь выручает человека от электротравм при прикосновении к покоробленному оборудованию, но и отлично предутверждает пожар при нагреве проводников при утечке.
- Дифавтомат – это уникальная конструкция, совмещающая внутри себя автомат и уже упомянутое УЗО. Таким макаром, дифференциальный автомат обеспечивает защиту проводки от перегрузок и маленьких замыканий, также от появления утечек тока.
В целом, устройство защитного отключения и механизм работы его схемы защищает от поражения электротоком и утечек проводки, сопровождающихся пожаром. Многие юзеры считают, что установив данный коммутатор, они стопроцентно защищены.
Никак, это не так, в отличие от дифавтомата, он не в состоянии уберечь сеть от перегруза и маленьких замыканий.
Говоря легкодоступным языком, таковой коммутационный устройство держит под контролем наличие утечки тока от основных потребителей. Когда изоляция повреждена, схема среагирует и отключит сеть. Совместно с тем, УЗО обладает вблизи недочетов:
- При одновременном включении ряда массивных электрических потребителей создается перегрузка, и агрегат не сработает.
- Если соединить фазу и ноль при работающем устройстве защитного отключения, т.е. организовать большое КЗ, то устройство также не отключит сеть.
- При выключении «нейтрали» элемент не работает, в это время в фазном проводнике находится напряжение, что представляет опасность.
- Установка не сумеет работать при снижении напряжения в сети ниже номинального. Электронный тип аппаратов стопроцентно находится в зависимости от наличия питающей энергии, их механизм работает от контролируемой сети либо наружного блока питания.
Выводы
Перечисленных пт полностью довольно, дабы осознать, чем отличается УЗО от дифференциального автоматического выключателя, не вникая в особенности их конструкции. Подводя итоги, принципиально отметить, что устройство защитного отключения не в состоянии защитить сеть от недлинного замыкания либо перегрузки. Потому его всегда включают в схему последовательно с обыденным автоматом, дабы один компонент защищал от утечек, а 2-ой – от КЗ и перегрузок.
Используя дифавтомат, можно избавиться от обрисованных ситуаций. Он гарантированно отключит сеть при конкретном прикосновении человека к оборудованию, находящемуся под напряжением. Повреждение изоляции и контакт токоведущих линий с корпусом также вызывает срабатывание этого коммутационного устройства.
Наружный фактор: чем зрительно отличается УЗО от автоматического выключателя дифференциального тока
Снаружи оба аппарата очень похожи: подобны корпус и переключатель, тестовая кнопка, специальные обозначения.
Но более внимательные товарищи сразу отыщут отличия:
- Изображенные схемы различаются.
- Переключатели различные.
- У каждого устройства свои буквенные обозначения.м
Многофункциональные различия мы исследовали выше, сейчас разглядим электроприборы зрительно.
Маркировка по току
Хоть какой узел схемы отвечает определенным техническим чертам. Для аппаратов, которые тут рассматриваются, основными параметрами принято считать номинальный ток утечки и номинальный рабочий ток. Для примера возьмем два коммутатора, рассчитанных на 16А:
- На корпусе УЗО большенными знаками указывается только цифра (номинальный ток) и единица измерения – 16А.
- На корпусе дифавтомата перед цифрами нанесена латинская литера, это может быть B, C либо D. К примеру, буковка C обозначает тип электромагнитного и термического расцепителей.

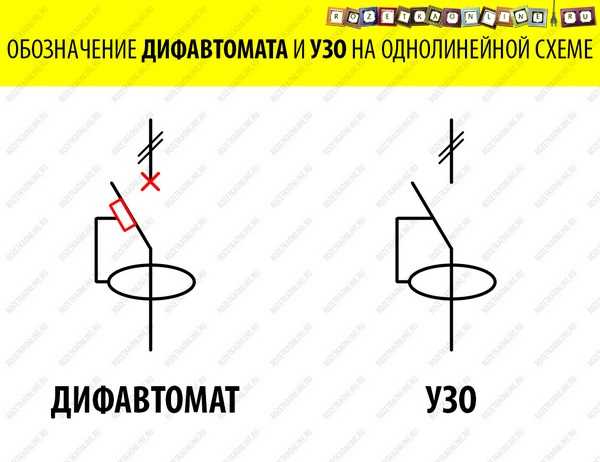

Изображение электрической схемы
Дабы осознать разницу, совсем не надо учить устройство каждого устройства защитного отключения и принцип их работы, довольно внимательного взора на схему на корпусе.
На 1-ый взор изображения похожи, но не будем учить детали схемотехники – определим только главные отличия:
- Схема УЗО содержит овал, который обозначает дифференциальный трансформатор, реагирующий на утечки. Также находятся электромеханическое реле, размыкающее и замыкающее цепь, контактная группа для подсоединения проводов.
- На схеме дифавтомата другое обозначение – электромагнитный и термический расцепители, реагирующие на токи недлинного замыкания и перегрузки.
Сейчас вы без заморочек, взглянув на схематическое изображение на корпусе, обусловьте тип устройства. Если изображены расцепители, то это совершенно точно дифференциальный автомат.
Название
Некоторые производители, зная о дилемме, которую мы разбираем, пишут на корпусе название:
- На боковой плоскости устройства защитного отключения прописано – выключатель дифференциальный (УЗО).
- С боковой стороны на корпусе дифавтомата написано – выключатель дифференциального тока (АВДТ).
К огорчению, не все забугорные изделия имеют такую маркировку, но русские производители, обычно, наносят тип аппарата. По большей части вопрос, чем отличается стандартное УЗО от автоматического выключателя дифференциального тока, касается продукции зарубежного производства.
Подбиваем итоги
Цена коммутационных аппаратов также отличается, в большей мере это касается фирменного оборудования. Стоимость неплохого дифавтомата малость меньше, чем УЗО в комплекте с традиционным автоматом.
Качество привезенных из других стран образцов на порядок выше. Русские тоже хороши, но уступают в таких категориях как время срабатывания, устойчивость механической части и качество корпуса. По надежности срабатывания эти приборы ни в чем же не уступают друг дружке.
Если учитывать, что дифференциальный автомат – это комбинированная конструкция, то из недочетов необходимо отметить сложность определения предпосылки отключения. Неясно, что это было: утечка тока, КЗ либо перегрузка.
Но технологии развиваются, некоторые эталоны АВДТ уже оснащаются индикатором срабатывания по дифференциальному току.
Положительная черта дифавтомата – удобство монтажа. Время от времени, в особенности в тесноватом щитке, бывает в особенности принципиально закрутить на два винта меньше. Тем паче, что это увеличивает качество сборки цепи. Но при поломке узел подлежит только полной подмене.
При использовании в цепи УЗО в паре с обыденным автоматом процедура ремонта выходит дешевле, так как поменять приходится только один из частей. Этот момент принципиально учесть при проектировании сетей.
Если рассматривать простые схемы квартирной проводки, то принципной различия в выборе нет. В личном доме необходимо найти, куда рациональнее воткнуть дифавтомат, а куда устройство защитного отключения. К примеру, в котельной либо мастерской нагрузки огромные, поэтому, есть резон в АВДТ, а для линий розеток довольно комплекта из автомата и УЗО.
Дифференциальный автомат либо узо, как избрать
Основная масса потребителей совсем не отличает, что перед ними УЗО (устройство защитного отключения) либо Дифавтомат (дифференциальный автомат).
Существует даже заблуждение, что это совсем не нужные приборы в электрическом щитке, только повышающие цена электромонтажных работ. В данной статье мы с вами и разглядим, что лучше дифференциальный автомат либо узо.
В целом, неувязка, появляющаяся у потребителей для обеспечения безопасности собственного жилища, стоит достаточно остро. Мы не будем гласить уже о том, что в некоторых отдаленных районах (ну и не только лишь) стоят еще старенькые электросчетчики с глиняними пробками, снутри которых заместо глиняного предохранителя намотан «жучек» либо вообщем стоит кусочек гвоздя.
Данная неувязка, по воззрению экспертов, подходит уже к критичной отметке. Потому давайте пройдем маленькое ликбез по данной теме, тем паче что это будет очень, полезно знать не только лишь рядовым потребителям электроэнергии, но и проф электрикам.
Чем отличается УЗО от дифференциального автомата?
Часто встречающаяся, до недавнешнего времени, схема защиты электрических сетей была установка автоматических выключателей.
Правила работы, которых основываются на выключении подачи электроэнергии при возникновении недлинного замыкания либо при перегрузках, т.е. при превышении номинального тока. Работа данного автомата базирована на двойном типе защиты, за базу приняты два типа разъединителей:
- Электромагнитный;
- Термический.
Электромагнитный разъединитель, разрывает цепь подачи электроэнергии потребителю
при возникновении недлинного замыкания. Основное действие происходит из-за моментального роста силы тока, которое приводит к возникновению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.
Термический разъединитель начинает работать при возникновении перегрузки в сети. Основная деталь термического разъединителя – биметаллическая пластинка. При прохождении огромного тока пластинка греется, изгибается и разъединяет контакты. Для общего развития читайте: как избрать дифавтомат.
Основным средством защиты человека от удара электрическим током является УЗО.
В быту нередко появляются ситуации применения таких устройств как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старенькых домах такое понятие как заземление – отсутствует как класс, в данном случае на помощь к нам идёт УЗО.
Главное отличие УЗО от автоматического выключателя в том, что в конструкцию УЗО добавлен трансформатор тока, который выявляет наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции либо при контакте человека с покоробленным проводом. Так же при возникновении малозначительного тока утечки начинается нагрев изоляции в месте повреждения, что может спровоцировать возгорание. Для этого и устанавливается УЗО, для защиты от поражения электрическим током и от повреждения проводки. УЗО не отключает приборы и оборудование от сети при перегрузках и маленьком замыкании и устанавливается в паре с автоматическим выключателем. Т. е. если сказать обыденным языком, УЗО является только индикатором повреждения изоляции проводки.
Допустим, Вы включили в сеть все электроприборы, находящиеся у вас на дому (электрическая плита, фен, микроволновая печь, пылесос и т.д.) УЗО не сработает и не выключит сеть при перегрузке.
Для обеспечения всеохватывающей защиты от недлинного замыкания, перегрузок и нарушения изоляции устанавливается дифференциальный автомат. Узо либо дифференциальный автомат,что избрать? Так вы можете осознать главные отличия. Прочитайте и о том, как избрать УЗО.
Дифференциальный автомат либо узо: отличия
Дифавтомат позволяет достигнуть сразу несколько ступеней защиты:
1. защита от недлинного замыкания;
2. защита от перегрузок;
3. защита от удара электрическим током.
Автоматический выключатель дифференциального тока либо дифавтомат — это устройство, объединяющий в одном корпусе характеристики автоматического выключателя и УЗО. Проще говоря, он позволяет защищать электрическую цепь от напряжения перегрузки и токов недлинного замыкания (характеристики автоматического выключателя) и от токов утечки (характеристики УЗО), позволяя защитить человека от вероятного удара электрическим током и предупредить возможность возгорания в итоге повреждения изоляции электрической проводки электроустановки.
В корпусе дифференциального автомата сосредоточено совместно УЗО и автоматический выключатель. Работа дифавтомата вполне подобна работе УЗО + автоматический выключатель. Установкадифавтомата сберегает место в электрическом щитке и упрощает работу по установке устройств.
Как отличить УЗО от дифавтомата по занимаемому месту в щитке
Устройство защитного отключения занимает два места в щитке и плюс к нему автоматический выключатель. В итоге выходит три места на DIN рейке.
Дифференциальный автомат занимает только два места и если в щитке наблюдается недостаток места, то предпочтение отдается данному устройству.
Так же эти два устройства реально отличить по виду. На 1-ый, беглый, взор они совсем однообразные: такие же кнопка «ТЕСТ», выключатель, схема и какие-то буковкы и числа.
Схема подключения узо и дифавтомата
А сейчас будем разбираться, чем отличается дифференциальный автомат либо узо по наружным признакам
Главных наружных различий четыре:
- маркировка по номинальному току;
- электрическая схема;
- название- оттиск на корпусе устройства;
- сокращенная надпись на устройстве.
Что ж, начнем с первого: одно из различий узо от дифавтомата это маркировка по току. Главные свойства УЗО это номинальный ток в амперах и установка тока утечки. Такие свойства являются основными и указываются на корпусе устройства, т.е. на лицевой панели.
Главные свойства автоматического выключателя – это номинальный ток и время – черта скорости срабатывания при перегрузке. Обозначается эта черта буквенным номиналом перед номинальным током. Естественно, если в конструкции дифавтомата находится УЗОи автоматический выключатель, то и маркировки этих устройств должны быть на корпусе дифавтомата.
Так оно и есть. В нашем случае если на корпусе указана только цифра, к примеру 16A – это УЗО. Наибольший ток, который УЗО может выдерживать длительное время, сохраняя при всем этом свою размеренную работоспособность и защитные функции. Отражается на фронтальной панели. Значение номинального тока, которое, определяется сечением применяемых проводов и контактов снутри устройства УЗО и устройством его силовых контактов.
Если на лицевой панели устройства перед цифрой стоит еще буквенное обозначение, к примеру B, C либо D (пример C16), то это не что другое как дифференциальный автомат.
Сейчас перейдем к электрической схеме. Для непосвященного человека данные схемы – «темный лес», потому не будем вдаваться в подробности, что конкретно там изображено. Остановимся лишь на основных моментах.
На схеме УЗО – основновные элементы работы устройства: дифференциальный трансформатор обозначается овалом, реагирующий на токи утечки и размыкающее электромеханическое реле.
На схеме дифавтомата, кроме обозначений, которые имеются на УЗО, добавлены еще обозначения термического и электромагнитного разъединителей, реагирующих на ток перегрузки и на куцее замыкание.
Сейчас взглянув на схемы этих 2-ух устройств, Вы без усилий обусловьте, что перед Вами находится, и с легкостью разберетесь, чем отличается УЗО от дифференциального автомата.
Дифференциальный автомат либо узо по наименованию
Здесь будет самое увлекательное.
Если Для вас тяжело будет уяснить все, что было сказано выше, то производитель, зная такую делему в особенности русский, пишут на боковой панели устройства название. К примеру, УЗО это выключатель дифференциальный.
На боковой части дифавтомата есть надпись – автоматический выключатель дифференциального тока.
Ну и последнее это аббревиатурная надпись на приборе.
В главном таковой вопрос появляется при выборе устройств зарубежного производства. На устройствах русского производства таких заморочек обычно не появляется, так как там пишется, если это УЗО, то так и пишут УЗО и маркировка, к примеру ВД. А если это дифавтомат – АВДТ.
Охото напомнить, что правильное название у устройства защитного отключения (УЗО) – выключатель дифференциальный. А у дифференциального автомата название автоматический выключатель дифференциального тока.
Чем отличается узо от дифференциального автомата: итоги
По стоимости у УЗО и дифавтомата естественно есть отличия. Неплохого свойства узо в связке с автоматическим выключателем русского производства стоит, естественно, дороже, чем того же свойства дифференциальный автомат.
Завезенные из других стран приборы того же класса стоят, естественно, дороже устройств русского производства, но и по высококачественные характеристики у них выше. Российский производитель в принципе выпускает хорошую продукцию, но проигрывает в таковой главной характеристике как время срабатывания и уступают в качестве корпусов.Что избрать УЗО либо дифавтомат, особенности, которые стоит учесть при выборе.
Как следствие того, что дифференциальный автомат, является устройством универсальным, то при срабатывании дифавтомата нереально найти по какой причине сработало отключение (утечка, куцее замыкание либо перегрузка).
Огромным плюсом является удобство монтажных работ. Посудите сами, электромонтажные работы обычно ведутся в очень стесненных критериях (электрические шкафы, щитки) и как принципиально электрику закрутить на два либо четыре винта меньше. Ну и надежность никто не отменял, всем понятно, что чем меньше соединений, тем надежнее схема.
С другой стороны в ремонте дешевле использование пары УЗО автоматический выключатель.
Если что-то сломается можно поменять раздельно, а дифференциальный автомат необходимо будет поменять вполне.
В любом случае при проектировании схемы проводки необходимо подходить персонально. Так для квартир выбор между парой УЗО автоматический выключатель и дифференциальным автоматом различия практически не имеет. Другое совершенно дело обстоит с личными домами и коттеджами. Здесь нужно глядеть и выбирать по критической нагрузке, куда можно поставить автоматический выключатель дифференциального тока, а куда пару устройство защитного отключения автомат.
УЗО 2п 32A 30мА УЗО-03 DEKraft 14055DEK
Выключатель дифференциального тока серии УЗО-03 DEKraft (также называемые ВДТ — автоматическими Выключателями Дифференциального Тока без защиты от сверхтоков) применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.
В силу того, что УЗО не обеспечивают защиту от перегрузки и токов короткого замыкания, оно используется исключительно в сочетании с автоматическим выключателем (предохранителем).
Автоматический выключатель и УЗО устанавливаются последовательно, при этом номинальный ток УЗО должен быть на одну ступень выше — т.е. 20А при подключении УЗО последовательно к автомату на 16А, 32А при установке с автоматом на 25А.
Принцип действия ВДТ состоит в том, что аппарат сравнивает ток, уходящий в цепь, с током, из цепи возвращающимся. Токи нагрузки создают в сердечнике ВДТ встречно направленные магнитные потоки. Как тольков цепи возникает утечка тока на землю (в частности, при прикосновении человека к токоведущим частям), баланс магнитных потоков нарушается. Во вторичной обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. И если этот ток превышает значение уставки электромагнитной защелки (10, 30, 100, 300 мА), она срабатывает и с помощью рычага размыкает механизм свободного расцепления, отключая цепь.
Сфера применения
УЗО-03 с током утечки 30 мА применяются для защиты человека от поражения электрическим током в самых распространенных случаях — защита розеточных групп и общих цепей небольшой протяженности (сравнимых с квартирной или офисной проводкой).
Конструкция устройств позволяет эксплуатировать их даже при низкой температуре.
Бренд:
DEKraft
Страна производства:
Китай
Тип изделия:
- Устройство защитного отключения (УЗО)
Артикул
Условное обозначение, присваиваемое товару (изделию) для отражения его особенностей и его отличия от другого аналогичного вида товара, тип или род изделия (товара), а также его цифровое или буквенное обозначение (кодирование) для учёта. В настоящее время больше употребляется как обозначение марки, разновидности товара или его кода, используемого для организации учёта товаров продавцами.
:
- 14055DEK
Сертификат:
RU C-FR.
ME77.B03238
Напряжение (В):
Номинальное напряжение, В:
Номинальный ток, (А):
Род тока:
- Переменный (AC)
Максимальное сечение подключаемого кабеля (мм²):
Степень защиты
Первая цифра
| 0 — нет защиты |
| 1 — защита от попадания предметов диаметром > 50 мм |
| 2 — защита от попадания предметов диаметром > 12.5 мм (пальцы) |
3 — защита от попадания предметов диаметром > 2. 5 мм |
| 4 — защита от попадания предметов диаметром > 1 мм |
| 5 — пылезащита (немного пыли может попасть внутрь без вреда) |
| 6 — пыленепроницаемость (полная защита от пыли) |
Вторая цифра
| 0 — нет защиты |
| 1 — защита от вертикально капающей воды |
| 2 — вертикальные капли под углом до 15° |
| 3 — защита от падающих брызг (угол до 60° к вертикали) |
| 4 — защита от брызг, падающих в любом направлении |
| 5 — защита от водяных струй с любого направления |
| 6 — защита от морских волн или сильных водяных струй |
| 7 — кратковременное погружение на глубину до 1 метра |
| 8 — водонепроницаемость (длительное погружение на глубину более 1 метра) |
:
Климатическое исполнение
Буквенная часть обозначает климатическую зону:
| У — умеренный климат (–45…+40 С°) |
| ХЛ — холодный климат (–60…+40 С°) |
| УХЛ — умеренный и холодный климат (–60…+40 С°) |
| Т — тропический климат (+1…+40 С°) |
| М — морской умеренно-холодный климат (–40…+40 С°) |
| О — общеклиматическое исполнение (кроме морского) (–60…+50 С°) |
| ОМ — общеклиматическое морское исполнение (–40…+45 С°) |
| В — всеклиматическое исполнение (–60…+50 С°) |
Следующая за буквенной цифровая часть означает категорию размещения:
| 1 — на открытом воздухе |
| 2 — под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации, атмосферных осадков |
| 3 — в закрытом помещении без искусственного регулирования климатических условий |
| 4 — в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление) |
| 5 — в помещениях с повышенной влажностью, без искусственного регулирования климатических условий |
:
Размещение и монтаж:
- DIN-рейка
Ширина (мм):
36
Высота (мм):
78.
5
Глубина (мм):
75.5
Масса (кг):
0.2
Вокруг бара за день Вы когда-нибудь задумывались, что находится в этих сумасшедших бутылках в винном шкафу ваших бабушек и дедушек? Вот путеводитель по некоторым духам апокрифического происхождения. Абсент Само это слово вызывает в воображении романтические образы богемного Парижа. Зеленая муза вдохновляла таких художников, как Ван Гог, Моне и Пикассо, а оккультист Алистер Кроули описывал опьяняющий напиток как «чарующий, но тонкий яд, разрушительное воздействие которого поедает человеческие сердца и мозги». Легенда гласит, что абсент — единственная жидкость, кроме крови, потребляемой вампирами. Полынный спирт со вкусом аниса был изобретен в конце 1700-х годов и использовался как панацея от различных болезней. В конце своего расцвета — время, известное как великий коллективный запой — абсент обвиняли в том, что он вызывает слабоумие, эпилепсию и смерть. К началу 1900-х годов он был запрещен в большинстве стран, включая США. Но современные энтузиасты абсента настаивают на том, что если бы ликер оценивался по сегодняшним меркам, он считался бы не более вредным, чем другие легальные возлияния. Несмотря на свое темное наследие или благодаря ему, соблазнительная зеленая богиня, похоже, переживает возрождение. Кайли Миноуг сыграла La Feé Verte в Мулен Руж ; Марта Стюарт злорадствовала над своей коллекцией антикварных ложек для абсента; Мэрилин Мэнсон балуется полынным аперитивом. Часть непреходящей привлекательности абсента связана с ритуалом, сопровождающим его употребление. Чтобы уменьшить горечь, кубик сахара кладут шумовкой на стакан с рюмкой абсента. Традиционно воду медленно капают на сахар, капая в абсент до тех пор, пока смесь не загустеет, превратившись из ярко-изумрудно-зеленого в молочно-непрозрачный. Те, кто знаком с эффектами абсента, говорят, что при умеренном употреблении он дает бодрящий эффект и улучшает восприятие. Ясная ясность и легкая эйфория обусловлены высоким содержанием туйона, который является результатом действия полыни. Хотя абсент по-прежнему запрещен в Америке, он легально производится в Испании и Чехии, а также доступен в некоторых частях Великобритании. — Сара Квелланд узо Узо, классический греческий ликер со вкусом аниса, сделан из комбинации прессованного винограда, трав и ягод, обработанных любым количеством ингредиентов, включая мяту, грушанку, фундук и фенхель. Характеризующийся ярким лакричным привкусом аниса, узо является неотъемлемой частью греческой культуры. Анисовое масло растворяется и становится невидимым в сочетании со спиртом, поэтому в бутылке узо полностью просвечивает. Тем не менее, материал никогда не потребляется в чистом виде. Вместо этого его смешивают с водой или кубиком льда, постепенно снижая процентное содержание алкоголя и заставляя анисовые масла медленно превращаться в белые кристаллы. В Греции сорта узо исчисляются сотнями, и его употребление — это не только возлияние, но и философия и форма искусства. Принимаемый медленно, уверенно и со временем, узо обычно употребляют с орехами, оливками или закусками, такими как почерневшие осьминоги, кальмары или жареные сыры. Не следует приезжать в Грецию, не проведя хотя бы один расслабленный день, похоронившись в уличной таверне, болтая с местными жителями за медленной бутылкой или двумя. С другой стороны, в американских барах узо часто называют быстрым глотком — нелепая тактика. Если вы заказываете узо в баре, получите его обратно с ледяной водой. Затем созерцайте прозрачную жидкость, прежде чем смешивать ее с ледяной водой, и наблюдайте за происходящей химической реакцией. — Гэри Сингх Цикудия Когда речь заходит о греческих возлияниях, в первую очередь на ум приходит узо, но на острове Крит безраздельно властвует 75-градусный дистиллированный спирт цикудия. Потребление цикудия почти всегда носит церемониальный характер и является неотъемлемой частью всех общественных собраний на острове. Каждому, кто посетит Крит, рано или поздно предложат приветственный снимок. После вашего первого визита в дом туземца вы будете вынуждены сделать несколько выстрелов. Трудно отказаться. Напиток, кажется, дает уникальное ощущение ясности в голове, и на следующий день у вас вообще не бывает похмелья. На самом деле, после нескольких стаканов ваш дух становится легче, ваше дыхание свободнее, а ваше сердце более пылким, что полностью отражает рвение и страсть критской цивилизации. Цикудия также известна как «огненная вода», и для горцев Крита это эликсир жизни, панацея. В остальной части Греции его называют ципуро или раки, более общим прозвищем азиатского происхождения. Лучше всего то, что это дешево. Когда они на самом деле берут с вас плату за это, один укол склоняет чашу весов чуть больше доллара. Вы можете заказать его онлайн на сайте www.greekproducts.com. — Гэри Сингх Салмиакки Коскенкорва Salmiakki Koskenkorva — один из самых безумных напитков в мире, а в Финляндии его употребление, возможно, является национальным развлечением. Производное от Koskenkorva Viina, популярной финской водки, выпивка производится путем растворения в водке острой соленой черной солодки (salmiakki). Это полностью заглушает вкус алкоголя, заставляя вас думать, что вы пьете сок из сладкой карамели, когда на самом деле вы пьете крепкий алкоголь с 76-градусным спиртом. Опасно, но весело! Коварная смесь на самом деле убила несколько человек в начале 90-х, поэтому финский парламент решил запретить эту штуку. Альтернативное название — Salmiakkikossu, обычно его называют «Flakpanzer Fuel». К сожалению, Salmiakki Koskenkorva недоступен за пределами Финляндии, но вот как вы можете сделать аналог: возьмите любую марку скандинавских соленых лакричных конфет, раздавите их и растворите в теплой воде, пока не получите густой раствор. Дайте остыть и перелейте в бутылку с любой неароматизированной водкой. Возможно, вам придется попробовать это несколько раз, чтобы получить правильные пропорции, но либо так, либо вместо этого отправляйтесь в Финляндию. — Гэри Сингх Соджу От футбола до музыки, от еды до мыльных опер, Корея обгоняет Японию в качестве азиатской столицы поп-культуры. Соджу был завезен из Китая в конце 13 века. Это был любимый тост высших классов и членов королевской семьи. Сегодня соджу быстро вытесняет саке и космополитов как модный ежедневный микс. Соджу получают из риса, ячменя и сладкого картофеля, но также могут включать модификаторы, такие как мед, травы, корица, грушевый, бамбуковый сок и даже сосновые шишки. Чистое соджу на вкус как водка с горчинкой. Содержание алкоголя в нем колеблется от 23 до 45 процентов; чем меньше число, тем чище и освежает вкус. Rohan Lounge в Сан-Франциско первым извлек выгоду из бума соджу, предложив полное меню коктейлей на основе соджу. Напитки включают азиатскую блондинку (соджу, свежий морковный и апельсиновый сок с капелькой лимона и лайма, взболтанные и подаваемые) и гинджу (соджу, имбирь, свежий сок лимона и лайма, мяту с каплей имбирного эля). —Тодд Иноуэ Мескаль/Текила Мескаль и текила это одно и то же? Оба являются производными от кактуса агавы, так в чем же дело? Вот несколько интересных фактов, любезно предоставленных экспертами из магазинов текилы в ресторанах Альбукерке в Кэмпбелле и Пало-Альто. Текила и мескаль делятся на три вида: серебряная (выдержка до трех месяцев), репосадо (выдержка от трех месяцев до года) и аньехо (выдержка более года). Мы рады сообщить, что наш высоконаучный вкусовой тест разрешил путаницу между мескалем и текилой. В тесте был один $ 29бутылка Don Amado Mezcal de Oaxaca, Мексика, и бутылка Patron за 31 доллар из неизвестного места в Мексике. Обе были серебряные, текила наименее выдержанная. Назначенный тестер обнаружил, что мескаль, традиционно крестьянский вариант текилы, потому что его дешевле производить, имеет древесный и слегка терпкий вкус. — Элли Готтлиб Отправьте письмо в редакцию об этой истории Для отображения этого адреса электронной почты должен быть включен JavaScript. . [ Силиконовая долина | Метроактив Главная | Archives ] |
Французские солдаты пристрастились к этому сильнодействующему лекарственному средству на травах, и его популярность росла.
То, что раньше было прозрачным ликером, становится непрозрачной молочно-белой жидкостью.
Цикудия (произносится см-КООД-и-а) — кристально чистый крепкий ликер на основе вина, похожий на шнапс и приправленный тимьяном. Как и итальянская граппа, она производится из сусла после винного пресса, а ее потребление в Средиземноморье уходит корнями в глубь веков. Горцы и безумные отшельники Крита делают свои собственные особые сорта с секретными травами, придавая напитку галлюциногенный оттенок.
Финны, которые никогда не были сторонниками жизни, регулируемой алкоголем, в ответ просто сделали свою собственную версию в массовом масштабе, поэтому правительство в конце концов сдалось и сняло запрет. Коскенкорва — это на самом деле небольшой городок в Финляндии, что переводится как «мертвая вода в порогах», а этикетка на обратной стороне бутылки намеренно перевернута, чтобы вы могли читать ее, пока пьете.
Это состояние крутости, которое Associated Press окрестило «Ким-Шик». Волновой эффект ощущается в США из-за всплеска популярности традиционного корейского столового спирта соджу.
После удивительного выступления Южной Кореи во время чемпионата мира 2002 года, вы можете поспорить, что было не так много задорного возлияния, когда все тосты за победу и поражение, и намерение получить «чуихессуэ» — выплюнуть из своих тыкв.
Текила Patron, с точки зрения стоимости, текила «среднего уровня», имела мягкий вкус и умоляла, чтобы ее потягивали часами. Таким образом, окончательный ответ на путаницу с мескалем и текилой таков: быстрое глотание нескольких порций чего-либо, на 100 процентов состоящего из агавы, имеет один неизбежный и приятный результат — вы ослепнете, отупите и/или сойдете с ума.
«D» ДЛЯ ……………. — The Travel Authority
BY JANET STEINBERG
Часть
1 из серии
Буква «D» может обозначать многие
вещей… направление, рестораны, разнообразие и открытия, и это лишь некоторые из них. В
из Детройта, штат Мичиган, буква «D» означает все вышеперечисленное.
«D» означает не только одно из нескольких прозвищ Детройта, но также
означает направление города. Детройт — единственный город в
континентальной части США, где вы можете посмотреть на юг, чтобы увидеть Канаду.
| ВЗГЛЯД НА ВИНДЗОР, КАНАДА ИЗ ДЕТРОЙТСКОЙ РИВЕРФРОНТ |
«D» также означает столовую…город в
в разгар кулинарной трансформации, благодаря которой Zagat недавно объявил Детройт
третьим в своем списке самых горячих многообещающих гастрономических городов.
«D» — это
также для множества разнообразных районов, таких как Центр города, Фокстаун, Гриктаун,
Корктаун, Мидтаун и Ривертаун. И последнее, но не менее важное: «D» означает открытие
… мое открытие «Города Великого Возвращения Америки».
Детройтцы гордятся тем, что говорят:
«Чемпионы всегда находят способ вернуться». Если это так, то
Детройт – чемпион среди чемпионов. Словно феникс, Детройт возрождается в
году из пепла разрушенного города. Когда-то умирающий мегаполис с заброшенными
зданиями и истекающим кровью населением, он принял вызов и делает
беспрецедентным возвращением. Новую жизнь вдохнули в знаковые достопримечательности
и классические здания, которые примыкают к блестящим стеклянным и стальным конструкциям.
Там, где когда-то граффити покрывали заброшенные здания, теперь на
отреставрированных зданиях рисуют фрески.
| КРАСКА ФРЕСКИ В ГРЕКТАУНЕ |
ЦЕНТР Детройт теперь является связующим звеном деятельности
, где миллениалы стекаются обратно, чтобы жить в городских таунхаусах и
высотных зданиях.
Comerica Park — одна из достопримечательностей центра Детройта. В первую очередь
служит домашним стадионом для команды Detroit Tigers, которая переехала сюда со стадиона
Tiger Stadium в 2000 году. В центре города
также есть множество развлекательных и культурных предложений, таких как
концертных площадок, казино и оперный театр. Существует также большое разнообразие
известных ресторанов в центре города. В жаркие дни вы можете освежиться в фонтанах
на набережной, а в холодные месяцы вы можете кататься на коньках в
Campus Martius Park.
| ТИГРЫ НА ОХРАНЕ СВОЕГО ПАРКА COMERICA |
КОРКТАУН основан в 1834 г.0088 — старейший сохранившийся район, где изначально проживала ирландская иммигрантская община Детройта
. Он был включен в список «50 самых стильных
районов мира».
В архитектурном плане район сочетает в себе
исторических домов рабочего класса с более величественными викторианскими домами.
В этом районе появились признаки возрождения, появилось множество закусочных и магазинов, а также множество отреставрированных
домов конца 1800-х годов и таунхаусы на пустующем участке
. В Корктауне находится величественный, но сейчас приходящий в упадок Beaux-Arts 9.0088 Центральный железнодорожный вокзал Мичигана в классическом стиле.
| ЦЕНТРАЛЬНЫЙ ВОКЗАЛ МИЧИГАНА БЫЛ ПОСВЯЩЕН 4 ЯНВАРЯ 1914 |
МИДТАУН — один из самых быстроразвивающихся
районов Детройта с широким спектром зданий, представляющих собой 9 088 архитектурных памятников Детройта, от особняков рубежа веков и викторианских домов до 90 088 шедевров, таких как здание Фишера. и Кадиллак Плэйс. Это
также имеет свою долю причудливых промышленных помещений, переосмысленных как лофты, магазины и творческие инкубаторы
.
В районе площадью две квадратных мили находятся Государственный университет Уэйна
, признанные на национальном уровне медицинские центры и Детройтский институт искусств
(DIA). Что бы вы ни делали, не пропустите цикл фресок Диего Риверы Detroit Industry
в DIA. Ривера считал это своей лучшей и самой успешной работой.
| ОДНА ИЗ ФРЕСКИ ДИЕГО РИВЕРЫ DETROIT INDUSTRY |
В ФОКСТАУНЕ находится впечатляющий кинотеатр Fox
, открытый в 1928 году пионером кино Уильямом Фоксом.
На протяжении десятилетий он был главным киноцентром Детройта. В 1930-х годах
Ширли Темпл появлялась, когда в театре показывали ее фильмы. Спустя 90 088 лет, после реставрации 1988 года, в театре были поставлены такие известные спектакли, как
как концерт с Фрэнком Синатрой, Сэмми Дэвисом-младшим и Лизой Миннелли.
Лиса
была внесена в Национальный реестр исторических мест в 1985 году, а в 1989 году
была признана Национальным историческим памятником.
GREEKTOWN, небольшой, но оживленный анклав
в центре Детройта, обладает атмосферой и аутентичным ощущением старого мира
Греция. Кали мера (доброе утро). Каждое утро я просыпался в отеле-казино
Greektown (который вскоре будет переименован в «Jack Detroit Casino-Hotel
Greektown» владельцем/магнатом Дэном Гилбертом). Я пообедал традиционной греческой мусакой
в Pegasus Taverna и крикнул «Опа!» , когда они подожгли бренди
для пылающего Саганаки (сыр Кассери).
| ПЫЛАЮЩАЯ САГАНАКИ (СЫР КАССЕРИ) |
Я закончил свой обед медом
пропитанным Пахлавой , традиционной греческой выпечкой.
