Узо аббревиатура: расшифровка в электрике, функции и принцип работы устройства защитного отключения

ЗАЧЕМ ПРОТИВОПОЖАРНОЕ СЕЛЕКТИВНОЕ УЗО? — Электрощиты

В этой статье ответить на частые вопросы о противопожарных селективных УЗО.

Как отличить их от обычных?

Название “противопожарное УЗО” – народное, как собственно и сама аббревиатура УЗО. В официальных источниках такого термина не найти. Отличить очень просто. Чувствительность обычных УЗО 10 или 30мА, чувствительность “противопожарных – 100, 300, или 500мА. Среди них выделяют селективные (обеспечивающие задержку срабатывания во времени). Их производители маркируют литерой S.

Почему его называют противопожарным?

Естественно, пожар оно не потушит. Но вполне может устранить причину возникновения пожара. Чтобы разобраться, каким образом, нужно понять, какие функции оно выполняет. В отличие обычных УЗО с номиналом 30 мА и 10 мА, противопожарные УЗО имеют чувствительность 100 мА, 300 мА и даже в полампера. Понятно, что человека от поражения током УЗО с такой уставкой не защитит, т. к. для человека смертельными могут быть уже 50 мА. Устройства же на 100 и 300 мА устанавливают а) для защиты вводного кабеля и б) для подстраховки в случае отказа УЗО на 30 мА (ступенчатая дифзащита).

От чего нужно защищать вводный кабель? Правильно от токов утечки в случае повреждения изоляции. Изоляция вводного кабеля может быть повреждена по множеству причин. Например, при частых токовых перегрузках изоляция кабеля изнашивается интенсивно. Она становится хрупкой и трескается, а в совокупности с подвижками грунтов при морозном пучении такие повреждения могут приводить к утечкам тока.

Ток утечки на землю начинается как дуговой пробой в месте повреждения изоляции. Дуга эта характеризуется довольно скромным уровнем тока в десятки
миллиампер, однако далее из-за быстрого повреждения изоляции дугой величина тока утечки может развиваться достаточно быстро.

Незначительная величина тока утечки не приведет в действие расцепители автоматического выключателя, и без дифзащиты вы даже и не узнаете о проблеме. А утечка будет иметь место, будет греть проблемный участок кабеля, повреждать изоляцию соседних жил и в итоге может привести к возгоранию.

Изоляцию также могут повредить строительная техника, интенсивные подвижки грунта при морозном пучении, грызуны.

Почему противопожарные УЗО имеют меньшую чувствительность, чем УЗО общего типа, устанавливаемые в распределительных щитах?

Ответ простой. Чтобы обеспечить селективность срабатывания по току утечки. Например, утечка величиной от 20 до 50 мА на линии потребителя отключит УЗО низшей ступени защиты и не приведет к отключению противопожарного УЗО. Именно для этого УЗО более высокой ступени защиты должно иметь чувствительность, как минимум втрое ниже, чем УЗО на низшей ступени защиты.

Зачем использовать более дорогое селективное УЗО?

Дело в том, что обеспечить селективность по величине тока утечки недостаточно. Так, при токе утечки величиной, например, 350-400 мА может привести к отключению как обычного УЗО на 30мА, так и противопожарного УЗО на 300мА. Отключится то, у которого задержка отключения меньше. Могут отключиться также оба эти УЗО.Так вот, чтобы утечка на линии под УЗО на 30мА не отключала и противопожарное УЗО, обесточивая домовладение полностью, и используют в качестве противопожарного селективное УЗО.

Если УЗО для общего применения не имеет нижней границы времени срабатывания, то селективное имеет такую задержку времени отключения. Таким образом селективное противопожарное УЗО сработает лишь при утечке на вводном кабеле или на линиях потребителей при неисправном УЗО на 30мА. Утечка же на линиях потребителей будет локализована обычным УЗО без отключения противопожарного селективного.

Где устанавливать противопожарное селективное УЗО?

Исходя из предназначения – в щите учета или вводном щите. Ставить такое УЗО в распределительном щите дома или квартиры особого смысла нет, т.к. оно будет служить лишь для подстраховки на случай неисправности обычного УЗО на линии потребителя. Такое решение будет актуальным при использовании системы заземления ТТ.

Имеет ли смысл устанавливать противопожарное селективное УЗО для квартиры в подъездном щите?

Если Вы хотите защитить 5-10 м вводного кабеля в квартиру, оцените риски повреждения изоляции его жил и ставьте. Или не ставьте. Я особого смысла в этом не вижу. Однако многие застройщики сегодня устанавливают в подъездных щитах для защиты вводных линий дифавтоматы на 100 или 300мА. Однако селективные не встречал ни разу.

Как выбрать УЗО — Блог — EKF

В связи с развитием технологий в последнее время резко возросло количество техники и устройств в наших домах и квартирах. Вместе с этим растут и возможности модульного оборудования, которое обеспечивает нормальную работу оборудования, защиту от пожаров и безопасность людей. Устройство защитного отключения — один из подобных аппаратов, способных обеспечить дополнительную защиту от пожара и поражения электрическим током при уже установленном автоматическом выключателе.

Что такое УЗО

А надо ли ставить УЗО и какое выбрать? Эти вопросы возникают при проектировании электрического щита для дома или квартиры. Разобраться в них помогут следующие нормативные документы: ГОСТ IEC 61008-2-2020, ПУЭ-7 и СП 256.1325800.2016.

В ГОСТе такие устройства называются ВДТ – выключатель автоматический, управляемый дифференциальным током, без встроенной защиты от сверхтоков бытового и аналогичного назначения. В ПУЭ и в простонародье прижилось другое название – УЗО (Устройство защитного отключения), а среди производителей такие устройства называют «эрсисибишками» (от RCCBs — Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses), и именно аббревиатуру RCCB вы можете увидеть на корпусе устройства. Проще говоря, ВДТ, УЗО и RCCB — это одно и тоже устройство. О том, как подбирать этот аппарат, вы узнаете из этой статьи.

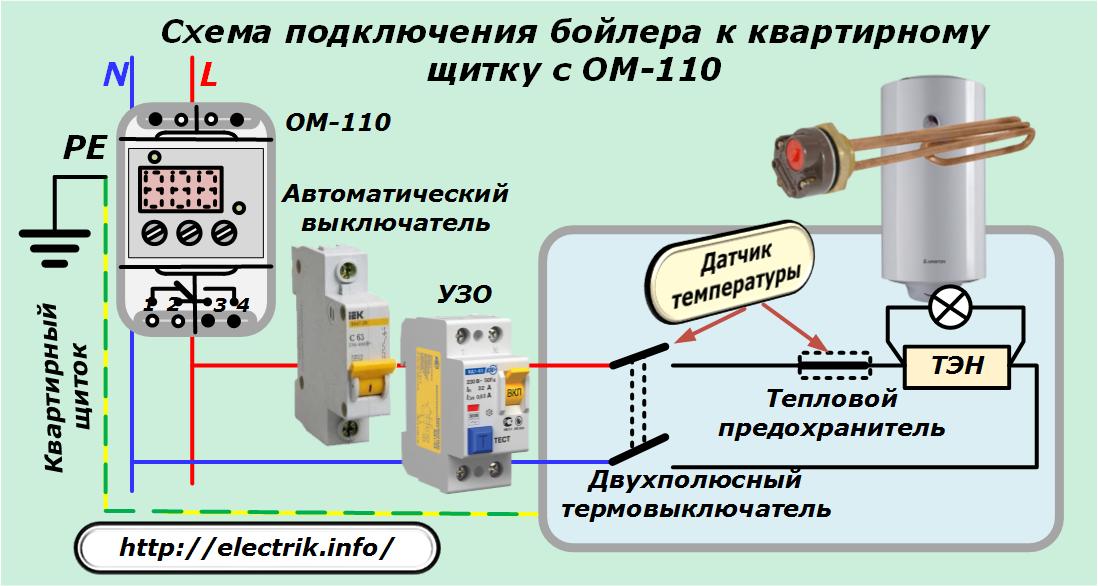

Для чего нужно УЗО

ВДТ предназначены для защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения и для защиты людей от поражения электрическим током. В последнем случае используются ВДТ, номинальный дифференциальный ток срабатывания которых не более 30 мА.

Какие бывают УЗО и по каким параметрам их выбирать

По способу управления ВДТ подразделяют на функционально зависящие и не зависящие от напряжения сети или, другими словами, электронные и электромеханические соответственно. Конечно, электронные устройства дешевле, но электромеханические аппараты надёжнее.

В зависимости от числа полюсов ВДТ бывают: 1P+N, 2P, 3P, 3P+N и 4P. В большинстве случаев для квартиры или частного дома нам понадобится ВДТ 4P для трехфазной сети и 2P для однофазной сети.

В процессе создания проекта следует определиться, сколько и каких УЗО нам необходимо. Согласно п. 7.1.79 ПУЭ установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется. В соответствии с п. 7.1.76 ПУЭ не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту. П. 7.1.81 ПУЭ запрещает установку УЗО для электроприемников, отключение которых может привести к ситуациям, опасным для потребителей (например, отключению пожарной сигнализации).

Согласно п. 7.1.71 ПУЭ для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать УЗО, с номиналами которых разберемся ниже.

При подборе УЗО следует обращать внимание на следующие основные характеристики этих аппаратов:

• Номинальное рабочее напряжение (Ue). Значение может быть равно 230, 400, 230/400 В. Для однофазной нагрузки выбираем 230 В.

• Номинальная частота — это промышленная частота, на которую рассчитан ВДТ и которой
  соответствуют значения других характеристик, в большинстве своем это 50 и 60 Гц или 50/60 Гц.

• Номинальный ток (In) – это ток, который ВДТ может проводить в продолжительном режиме работы. Номинальный ток УЗО должен быть равен или больше номинального тока вышестоящего автоматического выключателя. Поэтому, если нет в наличии УЗО на нужный вам номинальный ток, смело выбираем аппарат с большим номинальным током.

• Номинальный отключающий дифференциальный ток (I∆n), он же ток утечки – это значение отключающего дифференциального тока, вызывающего отключение ВДТ в заданных условиях эксплуатации указанное для ВДТ изготовителем. ВДТ не должен срабатывать при токе меньшем или равном 0.5∙I∆n. Как говорилось выше, для защиты человека от поражения электрическим током применяются ВДТ, номинальный дифференциальный ток срабатывания которых не более 30 мА. В качестве противопожарных ВДТ применяют аппараты на 100 и 300 мА. Согласно п. 7.1.83 ПУЭ суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Обязательно учитываем данный пункт при делении нагрузки на группы. А согласно п. А.4.15 приложение А СП256.1325800.2016 для санитарно-технических кабин, ванных и душевых рекомендуется устанавливать ВДТ с номинальным дифференциальным отключающим током до 10 мА, если для них выделена отдельная линия, в остальных случаях, например, при применении одной линии для санитарно-технической кабины, кухни и коридора, следует применять ВДТ с номинальным дифференциальным отключающим током до 30 мА.

• Рабочие характеристики в случае дифференциальных токов с составляющими постоянного тока. ВДТ типа АС обеспечивает срабатывание при синусоидальных переменных дифференциальных токах, а ВДТ типа А обеспечивает срабатывание при синусоидальных переменных дифференциальных токах и дифференциальных пульсирующих постоянных токах. Тип А дороже, но функционал у данного устройства шире. При проектировании учитываем какие именно электроприемники будут под конкретным типом ВДТ и в зависимости от этого выбираем тип устройства.

• Временная задержка — ВДТ типа S – это ВДТ специально предназначенные для обеспечения заранее установленного значения предельного времени неотключения. В соответствии с п. А.4.2 СП 256.1325800.2016 При установке ВДТ последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах уставки тока срабатывания и время срабатывания ВДТ, расположенное ближе к источнику питания, должны быть не менее чем в три раза больше, чем у УДТ, расположенного ближе к потребителю. Для ВДТ, установленных на вводе осветительных (квартирных) щитков, требования селективности по времени срабатывания могут не выполняться.

• Номинальный условный ток КЗ (Inc) — среднеквадратическое значение ожидаемого тока, указанное изготовителем, которое ВДТ, защищенное соответствующим устройством от короткого замыкания, включенным последовательно, может выдерживать при заданных условиях без нарушения его работоспособности. Выбираем ВДТ исходя из расчетных токов КЗ, от которых защищает автоматический выключатель.
  При проектировании и сборке щита также надо обращать внимание с какой стороны необходимо подводить напряжение питания к УЗО. В процессе эксплуатации проверять работоспособность устройства в соответствии с требованиями, указанными в паспорте на изделие (один раз в квартал или ежемесячно).

Ознакомиться с ассортиментом и установить в поиске фильтры по параметрам УЗО можно в каталоге EKF.
