Устройство дрл: конструкция и принцип работы газоразрядной лампочки

Лампы ДРЛ и принцип их действия

Лампы ДРЛ (дуговая ртутная люминофорная) – это ртутные лампы высокого давления, которые используются для наружного освещения в ночное время суток, освещения производственных помещений и прочих объектов, требования к освещению которых не включают условие высокого качества цветопередачи.

Узнать цены и наличие на ламы ДРЛ можно по телефону +7 (343) 288 74 46

Конструкция:

В устройство лампы ДРЛ входит стеклянный баллон (1), который снабжается резьбовым цоколем (2). В середине стеклянного баллона зафиксирована ртутно-кварцевая трубка-горелка (3), которая наполняется аргоном с добавлением капли ртути. 4-х электродные лампы снабжаются главными катодами (4) и дополняются электродами (5). Электроды размещаются рядом с главными катодами и подсоединяются к катоду противоположной полярности посредством добавочного угольного резистора (6). Дополнительные электроды предназначены для упрощения зажигания лампы и стабилизации её работы.

Остановимся подробнее на устройстве лампы:

1. Цоколь – простая конструкция, посредством которой происходит приём электроэнергии от сети путем контакта токоведущих элементов лампы ДРЛ (резьбовой и точечной) с контактами патрона светильника. Таким образом электроэнергия подается на электроды горелки.
2. Кварцевая горелка – основной рабочий элемент ДРЛ лампы. Это кварцевая колба, с двух сторон оснащенная парами электродов – основным и вспомогательным. Пустое пространство в колбе заполняется аргоном с добавлением капли ртути.
3. Стеклянная колба – наружная часть лампы, в которую помещается кварцевая горелка. К горелке от контактного цоколя подключается электрические проводники. Вместо воздуха колба заполняется азотом. Так же в колбе размещаются два ограничивающих сопротивления, которые находятся в составе цепи дополнительных электродов. Внутренняя поверхность колбы покрыта люминофором.

лампы ДРЛ

Первые модели ламп ДРЛ снабжались только двумя электродами. Такая конструкция ухудшала процесс поджога лампы и нуждалась в дополнительном пусковом устройстве (импульсном высоковольтном пробое промежутка горелки). Эта разновидность ламп вскоре была признана неэффективной и заменена на 4-х электродную. Нуждается только в дросселе.

Принцип работы:

Для изготовления горелки используется прозрачный, химически стойкий тугоплавкий материал – обычно кварцевое стекло или специальная керамика. Горелка заполняется точно отмерянными дозами инертных газов. Так же в горелку помещается металлическая ртуть. Светящееся тело РЛВД представляет собой столб дугового электрического разряда.

Оборудованная зажигающими электродами лампа зажигается так. Во время подачи на лампу питающей электроэнергии между расположенными на близком расстоянии основным и зажигающим электродом создается тлеющий разряд. Этому способствует минимальное расстояние между ними, меньшее, чем промежуток между основными электродами, и обладающее более низким напряжением для пробоя этого расстояния. При появлении в полости РТ достаточного количества носителей заряда (свободных электронов и положительных ионов) возникает пробой расстояния между основными электродами. После этого происходит возникновение тлеющего разряда, который практически моментально становится дуговым.

Устойчивость электрических и световых качеств лампы достигается в течении 10-15 мин. после включения. В это время ток лампы значительно превышает номинальный и ограничен только сопротивлением пускорегулирующего аппарата. Длительность пускового режима изменяется зависимо от температуры внешнего окружения – чем ниже температура, тем длительнее он будет.

Электрический разряд в горелке лампы ДРЛ вызывает видимое голубое или фиолетовое излучение, и мощное ультрафиолетовое излучение. Это излучение провоцирует свечение люминофора, который находится на внутренней поверхности стеклянной колбы лампы. Смешиваясь с бело-зеленоватым светом от горелки, красноватое свечение люминофора дает излучение яркого, близкого к белому, цвета.

Колебания напряжения в питающей электросети вызывает соответствующее колебание светового потока. Допустимым отклонением является колебание напряжения в пределах 10 — 15 %, которое сопровождается колебанием светового потока на 25 — 30%. При снижении питающего напряжения ниже, чем до 80% от нормального, лампа может не загореться, а горящая – погаснуть.

При работе лампа может сильно нагреваться. Эта особенность вынуждает использовать в конструкции световых приборов с лампами ДРЛ термостойкие провода, а в патронах – обращать внимание на качество контактов. При нагреве лампы сильно возрастает давление в её горелке, а, следовательно, возрастает и напряжение её пробоя. Вследствие этого напряжения питающей сети может не хватать для зажигания нагретой лампы. Поэтому перед повторным включением лампа должна остыть. Такой эффект дает лампам РЛВД значимый недостаток, так как даже короткий перерыв в электропитании гасит их, а повторное включение возможно лишь после длительной паузы.

Общая информация:

Лампы типа ДРЛ дают высокую светоотдачу, мало восприимчивы к атмосферным воздействиям, и их включение не зависит от температуры окружения.

• лампы типа ДРЛ производятся мощностью 80, 125, 250, 400, 700, 1000 Вт.
• средний срок службы составляет 10 тыс. часов.

Весомым недостатком ламп ДРТ является активное образование озона в процессе их роботы. В одних случаях это может оказаться полезным (например, в бактерицидных установках), а в других концентрация озона может превышать допустимую санитарными нормами, что вызывает необходимость активной вентиляции помещений, в которых задействованы лампы ДРТ.

Включение:

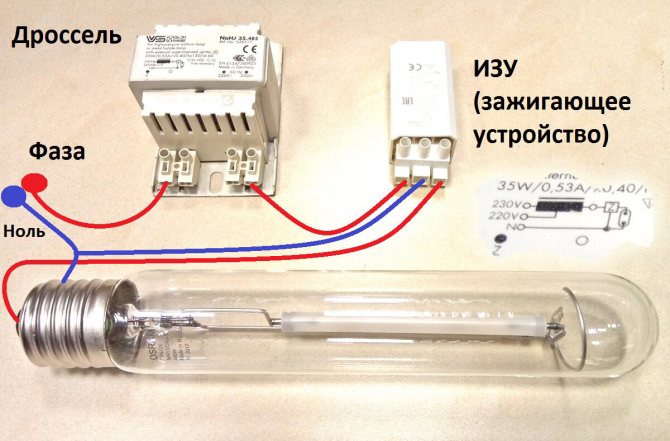

Включение ламп происходит посредством ПРА (пускорегулирующей аппаратуры). В стандартных условиях последовательно с лампой включается дроссель, а при температурах ниже -25°C схему включается автотрансформатор. При зажигании ламп ДРЛ фиксируется большой пусковой ток. Стабилизация работы ламп происходит в течение 7 и больше минут. Повторная активация возможна только после того, как лампа остынет в течении 10-15 мин.

Технические характеристики лампы ДРЛ 250:

Так же разработаны и производятся металлогалоидные лампы, в которые вводятся йодиды разных металлов, что позволяет повысить энергоэффективность работы лампы и изменить её цветность. Налажено производство ламп ДРВ, ДРВЭД со встроенным активным балластом, которые активируются как простые лампы накаливания.

описание, сферы применения светильников с ДРЛ, правила утилизации

Последние несколько лет огромной популярностью пользуются дуговые ртутные лампы (ДРЛ), которые принято устанавливать в уличные светильники. Многофункциональность и долговечность таких изделий высоко ценится на различных производственных участках и многих других объектах, где не требуется качественная цветопередача. Несмотря на то что принцип работы ламп ДРЛ достаточно сложен, они обладают всеми необходимыми характеристиками.

• Краткое описание и преимущества
• Основные детали конструкции
• Функциональные возможности
• Длительность эксплуатации
• Универсальные светильники
• Причины профессиональной утилизации ламп

Краткое описание и преимущества

Чтобы приобретённая лампа служила как можно дольше, нужно заранее ознакомиться с её характеристиками. К основным техническим параметрам относятся следующие факты:

• Мощность современных ДРЛ может варьироваться от 80 до 1 тыс. Вт.
• Средний эксплуатационный срок составляет 11 тыс. часов.
• Как светильники, так и лампы наделены высокой степенью устойчивости к негативным атмосферным воздействиям.
• Приборы отличаются высокой светоотдачей.

Прежде чем приобрести такое изделие для частного использования, нужно учесть, что в процессе работы лампы вырабатывают большое количество озона. Поэтому в помещении должна присутствовать качественная система вентиляции, которая сможет справиться с избытком этого газа.

Узнать мощность лампы можно по её маркировке, она обозначается цифрами, которые указываются после заглавной буквы. На современном рынке можно встретить следующие модели: ДРЛ 1000, 700, 500, 400, 250, 125 и 80.

Каждая из представленных моделей имеет свои эксплуатационные и технические характеристики. Чаще всего обычные граждане и предприниматели покупают лампу ДРЛ 250, так как она отличается оптимальными параметрами:

• Изделие потребляет ток 4,5 А.
• Цветовая температура находится в пределах 3800 К.
• Уровень мощности составляет 250 Вт.
• Средний срок эксплуатации составляет 11 тыс. часов беспрерывного горения.
• Светоотдача — 52 Lm / W.
• Цоколь типа Е 40.
• Световой поток — 13 тыс. Lm.

Подробные характеристики есть у каждой лампы, указываются они в прилагаемой инструкции. Отдельно стоит учесть, что на базе таких изделий современные производители начали выпускать универсальные модели, которые называются металлогалоидными лампами. В процессе их изготовления используются специальные йодиды разных металлов. Такой подход позволяет существенно повысить экономичность работы устройств.

Изучив все характеристики, нужно ознакомиться с положительными, а также отрицательными сторонами лампы ДРЛ.

Преимущества:

• Компактность.
• Длительный эксплуатационный срок.
• Большой выбор разных по мощности моделей.
• Для ртутно-вольфрамовых изделий не нужен пусковой дроссель.
• Использование ДРЛ существенно снижает затраты на техническое обслуживание и эксплуатацию уличных фонарей.
• Довольно высокий уровень светоотдачи.

Недостатков не так уж и много, но все они влияют на качество использования ламп. Перед покупкой нужно учесть некоторые минусы:

• Процесс зажигания лампы занимает много времени.
• Изделие не поддаётся быстрому перезапуску.
• В сегменте излучений больше всего преобладают холодные тона, из-за чего цветопередача находится не на самом высоком уровне.

Основные детали конструкции

Одна из главных частей любой лампы — это цоколь, который обеспечивает равномерную подачу электроэнергии. На этом элементе присутствует сразу два мощных вывода для электродов, один из которых надёжно припаян к самой нижней торцовой точке, а вот второй — к резьбовой части. Ток из сети поступает на лампу через специальные контакты в патроне. Именно поэтому цоколь выступает в качестве контактирующей детали. Огромным спросом в последнее время пользуются ДРЛ, которые легко устанавливаются в любой светильник, где присутствует соответствующий патрон.

Внешняя оболочка лампы представлена в виде специфической колбы, которая изготавливается из обычного стекла с зафиксированной внутри горелкой. Всё свободное пространство заполняется азотом. Вся внутренняя часть колбы покрыта люминофорным покрытием, которое обеспечивает своевременное преобразование излучений, вырабатываемых кварцевой горелкой. Отдельно стоит учесть, что во внутреннем отсеке этой колбы монтируются два ограничительных резистора для слаженной работы поджигающих электродов.

Сама горелка представлена в виде герметической трубки, во внутреннем отсеке которой, на противоположных сторонах, расположены четыре мощных электрода. Два из них — поджигающие, а пара других — основные. Горелка изготавливается из высококачественного материала, который стоек к химическим воздействиям и тугоплавок. Весь внутренний отсек заполняется инертным газом, в него также помещают небольшую каплю ртути в строго дозированном количестве.

Стоит отметить, что самые первые лампы ДРЛ были оснащены всего двумя электродами. Чтобы иметь возможность зажечь светильник, нужно было иметь в схеме включения специальный источник импульсов высокого напряжения. Срок его эксплуатации был гораздо ниже, нежели у самой лампы. Через несколько лет выпуск таких изделий полностью прекратился, а в массовую продажу поступили лампы в четырёхэлектродном исполнении, для работы которых не требуется наличие сторонних импульсных устройств.

Современные лампы ДРЛ состоят из качественной колбы, надёжного резьбового цоколя и долговечной кварцевой горелки, которая смонтирована на ножке изделия. Всё свободное пространство заполняется аргоном с добавлением ртути. С каждой стороны горелки расположено по два электрода: поджигающих и основных. В качественном устройстве предусмотрено наличие токоограничительного сопротивления, которое расположено во внешней колбе.

Функциональные возможности

Универсальные горелки производятся из прозрачного тугоплавкого материала, который хорошо противостоит негативным химическим воздействиям. Производители чаще всего задействуют кварцевый тип стекла или же прочную керамику. Инертный газ используется только в строгой дозировке, которая прописана в нормативных документах. Финальный электрический разряд возникает за счёт наличия металлической ртути. Именно такой подход обеспечивает хорошее свечение устройства.

Работа изделия основана на воздействии зажигающих электродов. В тот момент, когда к лампочке поступает ток, между основным и зажигающим электродом возникает тлеющий разряд. В результате этого происходит своеобразное накопление зарядов, которых вполне хватает для создания необходимого пробоя между имеющимися электродами.

Опытные электрики знают, что именно тлеющий разряд в короткие сроки приобретает необходимую дуговую форму. Интенсивная работа ДРЛ начинается только через 12 минут после подачи тока. За этот временной промежуток вся электроэнергия, которая протекает в изделии, повышает номинальные показатели и ограничивает сопротивление, находящееся в пускорегулирующем аппарате. Когда на улице холодно, то запуск лампы становится более длительным.

В начале активной эксплуатации излучения электрического разряда становятся ярко-фиолетовыми или же светло-синим, такой эффект наблюдается благодаря свечению люминофора. Под воздействием электроэнергии происходит смешивание красноватого и бледно-зелёного света. Благодаря этому человек получает довольно яркое освещение. Отдельно стоит учесть, что наличие колебаний в сети влияет на световой поток. Если напряжения недостаточно, лампочка ДРЛ может не запуститься.

Когда потребитель рассматривает принцип работы ртутных ламп, важно учесть её сильный нагрев во время эксплуатации. Именно поэтому для безопасного использования таких устройств необходимо задействовать термостойкие провода и качественные контакты, которые будут вмонтированы в патрон. Во время нагревания увеличивается давление во внутреннем отсеке горелки с одновременным ростом пробойного напряжения. На фоне этого сильно накалённая лампа может просто не включаться. Чтобы изделие снова заработало, ему нужно дать остыть.

Длительность эксплуатации

Многофункциональность таких ламп высоко ценится в сфере промышленного, уличного и частного освещения. Такая популярность этих изделий возникла на фоне того, что лампы обладают отменными эргономическими показателями. Немаловажным фактором считается и то, что устройства ДРЛ имеют большой диапазон мощностей, а это существенно расширяет их сферу применения.

Чтобы приобретённое изделие соответствовало всем требованиям, особое внимание нужно уделить сроку эксплуатации, который обязательно указывается каждым производителем. В зависимости от частоты использования ртутные лампы уже через четыре месяца теряют основную часть своего светового потока. Но расход электроэнергии остаётся на прежнем уровне. Именно поэтому специалистами было доказано, что такие лампы обладают специфическим эффектом старения. Иными словами — через 500 часов беспрерывной работы их световой поток снижается на 25%, а к концу эксплуатационного срока этот показатель увеличится до 50%.

Все эти минусы легко перечёркиваются высокой простотой и универсальностью, доступной ценой и простотой установки. Регулярное использование ДРЛ является наиболее выгодным решением, но при условии, что отсутствуют строгие требования к уровню освещения на определённом периметре.

Универсальные светильники

Многофункциональность этих приборов состоит в том, что они перераспределяют световой поток в нужных направлениях. Внутри светильника крепятся различные детали и элементы электрической цепи, а также специализированные коммутирующие разъёмы. Чтобы иметь возможность перераспределять световой поток от лампы, прибор доукомплектовывается светоотражающей системой и качественным рассеивателем.

В продаже можно встретить оригинальные светильники для внутренней установки, чтобы освещать складские, производственные и сельскохозяйственные помещения. Как уже было описано выше, чаще все потребители покупают светильники с ДРЛ 250, так как именно эта модель отлично подходит как для наружного, так и для внутреннего освещения. Все дело в том, что именно к наружным приборам предъявляются более жёсткие требования, так как на них будут воздействовать негативные погодные факторы.

Многие производители занимаются промышленным изготовлением светильников с лампами ДРЛ, которые прекрасно работают в среде с повышенным уровнем влажности и пыли. Наличие прочного и герметичного корпуса положительно влияет на то, что прибор хорошо переносит проливные дожди, порывистый ветер и сильные снегопады.

Причины профессиональной утилизации ламп

Многие знают, что современные осветительные приборы содержат в своём составе определённое количество ртути. Именно поэтому каждый потребитель должен знать основные правила обращения с вышедшими из строя лампами. Сами специалисты отмечают, что качественная утилизация ДРЛ проводится по ряду причин:

• Вышедшие из строя приборы всё равно содержат определённое количество опасной ртути, из-за чего такие отходы относятся к I классу токсичности. В зависимости от прибора количество этого металла может варьироваться от 1 до 70 мг. Выброс таких светильников на обычные полигоны и свалки может привести к глобальному загрязнению подземных вод и грунта. Такая ситуация негативно отразится на всех живых существах, в том числе и на человеке.
• Ртуть относится к I классу опасности, а это самая токсичная категория из всех существующих на сегодняшний день. При попадании такого металла в живой организм страдают все органы и системы. Высокая концентрация ртути приводит к летальному исходу.
• Когда этот металл попадает в почву из разбитых ламп, то он образует ещё более опасные соединения, которые представляют большую угрозу для всей флоры и фауны.
• Хранить вышедшие из строя осветительные приборы дома или на предприятии строго запрещено, так как их корпус очень тонкий и может повредиться. Образуемые пары проникают в окружающую среду и в организм человека.

Исходя из этого, можно сделать логический вывод, что выбрасывать дуговые ртутные лампы в обычное мусорное ведро или на свалку строго запрещено. Своевременная и качественная утилизация осветительных приборов должна проходить в соответствии со всеми правилами техники безопасности и на специализированном предприятии. Только в этом случае можно избежать негативного воздействия ртути на окружающую среду и человека.
