Дизельная тепловая пушка — основные характеристики, как подобрать тепловую пушку
Примерное время чтения 6 минут 45 секунд
Разделы статьи
- Общая информация, конструкция тепловых пушек.
- Дизельная тепловая пушка прямого нагрева.
- Дизельная тепловая пушка непрямого нагрева.
- Дизельная инфракрасная пушка.
- Как выбрать дизельную тепловую пушку
Дизельная тепловая пушка описание + ссылка на предоставляемые нами модели (ниже на странице)
Дизельная тепловая пушка — агрегат для обогрева, эксплуатацию которого обеспечивает дизельное топливо, чаще ориентирован на работу в различных не жилых помещениях, иногда на открытом воздухе. Это устройство способно нагреть воздух за очень короткое время.
Топливо для отдельных моделей представляет собой отработанное масло, прошедшее фильтрацию, или керосин. Конструкции термопушек гарантируют высокую мощность работы, с КПД достигающим 100%.
Вне зависимости от типа этого оборудования подвод электричества обязателен от централизованной электросети или станций резервного электропитания. Иначе не получится запустить горелку, где происходит нагрев воздуха, и включить вентилятор, который забирает воздух и подаёт его на горелку.
Дизельные горелки применяются для обогрева: цехов; стройплощадок; тепличных построек; ангаров и помещений, используемых под склады; ангаров, отведенных под хранение техники, различных зимних тентов и палаток.
Еще такие агрегаты востребованы при монтаже натяжных потолков, при установке которых возникает необходимость нагрева полотна. Следующий момент создание резерва тёплого воздуха в плохо утеплённых постройках на тот случай, если ожидаются сильные морозы.
Для бытовых агрегатов, используемых для отопления помещений, характерна мощность до 30 кВт. Что касается тепловых пушек промышленного назначения, то их возможности гораздо выше — до 150 кВт.
☞ Вы можете подобрать Тепловую пушку для нагрева у нас.
Конструктивные особенности и принцип функционирования термопушек.
С точки зрения конструкции тепловые пушки состоят из таких элементов: камера сгорания — сгорание топлива; горелка — образование тепла; вентилятор — подача кислорода в камеру и транспортировка тепла; топливный бак — емкость под топливо, электродвигатель — для поджига топлива и работы электровентилятора.
Функционирование горелки в автономном режиме обеспечивают: термостат, таймер и электроника, регулирующая уровень пламени.

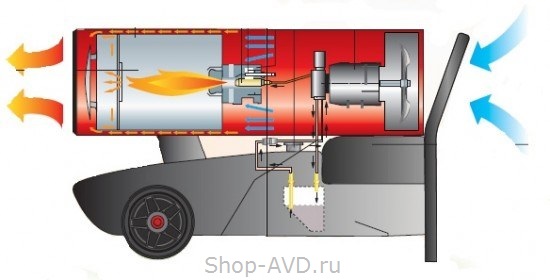

Как работает дизельная пушка
• В бак наливается солярка, которая после этого поступает в нагревающий фильтр;
• При помощи компрессора, горючее поступает в форсунку, где образуется смесь с воздухом;
• Полученная смесь поджигается свечой накаливания;
• С помощью вентилятора затягивается холодный воздух, происходит его подогрев и дальнейшая транспортировка из пушки, что приводит к созданию комфортной температуры в помещении.
Часть воздуха сгорает вместе с топливом;
• Защитная сетка, установленная перед камерой сгорания, сдерживает пламя;
• Прекращения процесса горения обеспечивает термостат: достигается заданный уровень температуры, агрегат выключается. После того, как воздух внутри помещения охлаждается, термостат вновь запускает тепловую пушку.
В зависимости, как именно происходит обогрев и выброс отработанных газов, пушки классифицируются:
Дизельная тепловая пушка прямого нагрева
Дизельная тепловая пушка с функцией прямого нагрева отличается тем, что в её конструкции предусмотрено наличие открытой камеры для горения. Такая специфика оборудования определяет способ работы, в процессе которого в помещение попадает не только воздух, нагретый до определенной температуры, но и продукты, образующиеся при сгорании топлива. В связи с этим использование подобного оборудования в зданиях, предназначенных под жилье, должно быть исключено.
Пушки прямого нагрева могут применяться на улице и в закрытых пространствах с мощной системой вентиляции. Конструкция этого оборудования включает в себя:
• Обогреватель и бак для топлива — установлены на раме из металла;
• Камеру сгорания — материалом изготовления служит нержавеющая сталь или керамика;
• Форсунку, свечу накаливания, датчик контроля пламени — находятся с обратной стороны камеры;
• Пластину, установленную в передней части топки — отражает пламя и передает тепло объектам перед пушкой, удаленным на расстояние до 5 м;
• Вентилятор — создает воздушный поток;
• Систему топливоподачи, терморегулятор — возможность запуска термопушки для дальнейшей её работы.
• Электромотор.
Дизельная тепловая пушка непрямого нагрева
Такой агрегат, как дизельная тепловая пушка непрямого нагрева, дополнен боковым патрубком, функция которого отвод продуктов сгорания с помощью подсоединяемого дымохода.
Такие термогенераторы устроены следующим образом:
• Закрытая камера сжигания;
• Герметично заделанная пластина, выступающая в роли передней стенки топки;
• Внешняя поверхность камеры, теплообменник и отражательная пластина элементы, которые обеспечивают непосредственный нагрев воздуха;
• Вертикальный патрубок, установленный в верхней части устройства, отвод продуктов горения, требуется подключение к дымоходу.
Теплообменники обеспечивают прохождение дыма в 2–3 хода, до того момента, как он попадет в трубу, это зависит от типа конструкции. Нагревание воздушного потока происходит посредством его прохождения по стенкам камеры и стенкам каналов, отводящих газы.
Дизельные агрегаты, работающие по принципу непрямого нагрева, активно применяются на объектах закрытого типа благодаря тому, что отработанные газы выводятся на улицу. Это не распространяется на жилые помещения. В таких пушках отсутствуют электронные блоки, контролирующие силу тяги, возникает опасность угара.
Дизельная инфракрасная пушка
Отличительный признак — большой размер обогревательный пластины, с помощью которой создается тепло, характеризуемое как лучистое — этим дизельная тепловая пушка отличается от других типов нагревательных приборов. У такого типа оборудования также установлен перфорированный отражатель крупного размера. Минус эти устройства: также загрязняют воздух по причине выброса отработанных газов.
Как она работает?
Теплопередача у такого вида оборудования приводит к нагреванию поверхностей, на которые направлена термопушка. Такие объекты могут находиться не только внутри помещений, но и снаружи.
Инфракрасная пушка отличается от воздухонагревателей конвекторного типа следующим:
• Лучистое тепло создает экран, что расположен спереди;
• Пластина и корпус увеличены в диаметре для расширения площади излучения;
• Подача воздуха ограничена объемом, который необходим для сжигания топлива и снижения температуры горелки до рабочих значений;
• Дымовые газы поступают в окружающую среду через перфорацию в экране.
Инфракрасный теплогенератор и подобная газовая пушка обладают практически одинаковой конструкцией. Такие устройства нагревают не воздух напрямую, а поверхности перед ними. Допускается их использование зимой, когда работа ведется вне помещений.
Отрицательные и положительные моменты тепловых пушек
Выгодность использования теплогенераторов, работающих на дизельном топливе, обусловлена следующими характеристиками:
1. Мобильность транспортировка агрегатов не доставляет серьезных трудностей в виду их компактности и незначительного веса. С помощью этого оборудования возникает возможность быстрого отопления помещений;
2. Удобство в эксплуатации для запуска оборудования требуется лишь одно нажатие на кнопку. Доступна регулировка требуемой температуры посредством реостата, большинство модели оснащены системами, делающими возможным подключение таких устройств;
3. Автономность работа в условиях отсутствия электричества или его дефицита, что в той же мере относится и к другим энергоносителям;
4.
Экономичность – КПД обогревателей превышает 80%;
5. Высокая скорость прогрева помещения – дизельная горелка опережает по этому показателю электрические ТЭНы;
6. Безопасность в эксплуатации – преимущество, образуемое при условии наличия хорошей вентиляции, которая способна оперативно вытягивать выгоревший воздух;
7. Работа без необходимости частой дозаправки – в хороших моделях обеспечивается установкой более объемных баков;
8. Независимость от условий работы – использование на площадках открытого типа и в любых закрытых объектах, не считая жилых.
Дизельные пушки непрямого нагрева менее эффективны, чем отопители прямого сжигания, выделяющие газы внутрь помещений, но по документации и правилам техники безопасности для отвода токсичных газов необходима приточно-вытяжная вентиляция либо интенсивное проветривание, то есть тип нагрева не сказывается на КПД конкретных тепловых пушек – значения этого коэффициента примерно равные.
Касаемо отрицательных характеристик теплогенераторов на дизельном топливе можно выделить:
1.
Высокую стоимость по сравнению с конвекторами и тепловентиляторами, работающих на электричестве. Минус, определяемый высокой ценой на термопушки, – относительный недостаток — стоимость таких приборов полностью окупается их долговечностью, а также экономичным потреблением топлива;
2. Излишняя шумность работы, хотя встречаются модели с низкими значениями этого показателя;
3. При работе обогревателя всегда присутствует запах солярки, а также отработанных газов;
4. Аппараты такого вида требуют частого обслуживания, если используется недостаточно качественное горючее, что связано с появлением копоти на рабочих элементах.
Как выбрать дизельную тепловую пушку
Лучший выбор – модели, мощность которых максимальная. В этом случае цена будет выше, но это будет оправданно:
• при излишках тепла не возникнет проблем с уменьшением интенсивности работы термогенератора, в том числе если потребуется отапливать другое помещение, которое меньше по площади;
• нехватка мощности обогрева заставит докупать оборудование этого вида, а это приведет к еще большим расходам по сравнению с тем, сколько пришлось бы потратить на модель максимальной мощности.
Также следует учитывать место установки дизельного обогревателя, от этого зависит эффективность его работы.
Если вам необходимо приобрести теплогенератор, мы можем помочь вам рассчитать и подобрать оптимальный вариант!
+7 (495) 532-25-70
☞ Посмотреть предлагаемые нами варианты
Устройство дизельных тепловых пушек | ВПрокате Ижевск
Дизельные тепловые пушки — это устройства, предназначенные, прежде всего, для отопления мест, где не проживают люди — производственных цехов, гаражей, подсобных, складских помещений, строительных и ремонтных площадок.
Принцип действия дизельной тепловой пушки
1 — топливный бак, 2 — топливный фильтр, 3 — электродвигатель с
вентилятором, 4 — насос с форсункой, 5 — камера сгорания
Принцип действия дизельных тепловых пушек состоит в обтекании воздухом при нагнетании его вентилятором камеры сгорания топлива, вследствие чего воздух нагревается и, в свою очередь, отапливает помещение.
Такой простой принцип действия подразумевает и простое устройство жидкотопливных тепловых пушек.
Тепловая пушка непрямого нагрева
1 — камера сгорания, 2 — муфта дымовой трубы, 3 — горелка, 4 — сопло,
5 — электроклапан, 6 — топливопровод, 7 — вентилятор,
8 — электродвигатель, 9 — топливный насос, 10 — скоба для намотки шнура, 11 — топливный бак, 12 — панель управления
Тепловая пушка прямого нагрева
1 — камера сгорания, 3 — горелка, 4 — сопло, 5 — электроклапан,
6 — топливопровод, 7 — вентилятор, 8 — электродвигатель,
9 — топливный насос, 10 — скоба для намотки шнура, 11 — топливный бак, 12 — панель управления
Все
жидкотопливные тепловые
пушки
делятся на
пушки
прямого
и непрямого
нагрева
Отопители, сконструированные по принципу непрямого обогрева, благодаря наличию дымоходов для удаления продуктов сгорания могут теоретически быть использованы для обогрева помещений с постоянным пребыванием людей, но имеют меньшую мощность по сравнению с другим видом:
Тепловые пушки непрямого нагрева
Тепловые пушки прямого нагрева
Тепловые пушки прямого обогрева имеют более высокий КПД, но в силу конструктивных особенностей не могут удалять из помещения продукты сгорания, поэтому их используют для прогрева производственный и складских помещений, строительных площадок и зон на открытом воздухе.
Конструкция, устройство, виды, принцип действия, эксплуатация и ремонт дизельных тепловых пушек
Основные конструктивные элементы дизельных тепловых пушек:
Несмотря на различные типы нагрева и другие особенности, дизельные тепловые пушки заводского производства имеют ряд общих конструктивных элементов:
- Корпус. Делается из металла, служит для защиты изделия от различных внешних воздействий.
- Предохранитель. Входит в состав автоматики, отключает устройство в случае перегрева или в других нештатных ситуациях.
- Электродвигатель с вентилятором. Служит для нагнетания воздуха.
- Компрессор (или насос). Предназначен для циркуляции топлива внутри системы.
- Топливный бак. Служит резервуаром для хранения дизельного топлива.
- Горелка и топливопровод. Предназначены для подачи и поджига топлива, находятся внутри корпуса в камере сгорания.
- Дымовая труба (только в пушках непрямого нагрева).
служит для отвода продуктов сгорания топлива.
служит для отвода продуктов сгорания топлива.Диагностика и ремонт дизельной тепловой пушки может быть достаточно трудоемким и затратным мероприятием, но в ряде случаев владелец агрегата может самостоятельно произвести диагностику и более-менее точно установить причину выхода его из строя. Здесь мы собрали наиболее частые виды поломок:
Если соскочила пружина клапана, то он остается постоянно закрытым, из-за чего нет притока воздуха в камеру сгорания, и, соответственно, пушка глохнет.
пружина клапана
электропривод вентилятора
При неработающем вентиляторе отсутствует поток нагретого воздуха. Возможные причины: заклинивание вентилятора из=за загрязнения, нарушение электрической цепи, сгоревшие обмотки якоря или статора электродвигателя. В последнем случае целесообразно будет произвести замену двигателя целиком.
топливный фильтр
Засорение топливного фильтра ведет к сокращению или полному прекращению подачи дизельного топлива в камеру сгорания.
Прочистите или замените топливный фильтр.
Форсунки служат для распыления топлива в камере сгорания. Являются наиболее редкой причиной поломки тепловой пушки. Ремонт вышедшей из строя форсунки нецелесообразен, подлежит полной замене.
форсунки
В заключение необходимо отметить то обстоятельство, что хотя в ремонте дизельной тепловой пушки нет особых сложностей, но диагностику и ремонт лучше доверить профессионалам — от этого зависит срок службы и качество работы изделия.
Если же вам дизельная пушка нужна для временных работ, и приобретать ее экономически нецелесообразно, то рассмотрите вариант взять тепловое оборудование в аренду — это существенно сэкономит средства и снимет с вас заботы о ремонте и техническом обслуживании. Ижевская компания «ВПрокате — прокат, аренда и ремонт инструментов и оборудования» готова предоставить вам тепловое оборудование в аренду на выгодных условиях. Список теплового оборудования в наличии можно посмотреть здесь
Обзор дизельных тепловых пушек прямого и непрямого нагрева
С наступлением холодов необходимо решить проблему отопления не только домов и квартир, но и различных производственных помещений, строительных площадок, гаражей, складов, ангаров и другие нежилые объекты.
И одним из вариантов отопительных приборов, который привлекает потребителей доступной ценой и мобильностью, является дизельная тепловая пушка. Поэтому рассмотрим подробнее принцип работы этого устройства, сферы его применения и основные критерии выбора.
Содержание статьи:
- Конструктивные отличия дизельных пушек
- Теплогенераторы прямого действия
- Теплогенераторы косвенного действия
- Преимущества и недостатки дизельного оборудования
- Основы выбора дизельных теплогенераторов 90 устройства
- Другие важные нюансы
Конструктивные отличия дизельных пушек
Основное назначение тепловых пушек быстрый и экономичный обогрев помещений большой площади. Работают они на дизельном топливе, при сгорании которого выделяется тепло, распространяющееся по объекту направленным потоком воздуха.
По конструктивному принципу все дизельные пушки можно разделить на устройства прямого и непрямого нагрева.
Генераторы прямого нагрева
Основные конструктивные элементы дизельной пушки: электродвигатель с вентилятором, насос с фильтрами очистки, камера сгорания, искрогенератор (свеча накаливания или высоковольтная система), форсунка и топливный бак.
Для того, чтобы устройство работало автономно, оно оснащено таймером, регулятором уровня пламени, термостатом и другими электронными элементами, которые могут быть встроены сразу или установлены за отдельную плату.
При прямом нагреве продукты сгорания дизеля также попадают в струю горячего воздуха, поэтому такой обогреватель можно использовать только в нежилых помещениях с хорошей приточной вентиляцией
Блок прямого нагрева работает следующим образом:
- При включении устройства топливо подается из бака в топливный фильтр с помощью насоса.
- Затем топливо поступает в форсунку, и она впрыскивает его в камеру сгорания.
- Система зажигания подает искру, которая зажигает дизельный двигатель.
- Защитная сетка, установленная в «дульной части» ружья, удерживает огонь, не давая ему покинуть камеру сгорания.
- Вентилятор подает холодный воздух в камеру, где он нагревается от сжигания топлива и выносится теплым потоком.
Пушки прямого нагрева имеют высокий уровень КПД — почти 100%, температура воздуха на выходе может достигать 400°С.
Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (в зависимости от модели), что все идет к теплу.
Для работы на открытом воздухе или в большом помещении без теплоизоляции выбирают тепловые пушки прямого нагрева, а для непрямых зданий, где находятся люди, лучше подходят косвенные агрегаты
Но так как неприятный запах, копоть и др. продукты сгорания дизельного топлива проникают в воздух с теплом, область применения устройства без дымохода ограничена малонаселенными производственными помещениями, открытыми площадками и различными складскими помещениями.
Также широко применяются в строительстве, например, для сушки фасадов и бетонной стяжки при оштукатуривании или облицовке.
Нагреватели косвенного нагрева
Конструкция пушек с косвенным нагревом предусматривает наличие закрытой камеры сгорания и дымохода, с помощью которых дымоходы с выбросом топлива выводятся за пределы отапливаемого помещения.
Хотя максимальная мощность таких устройств достигает максимум 85 кВт, существуют сложные модульные блоки с несколькими «стволами», которые могут достигать мощности до 220 кВт.
Несмотря на наличие дымохода, пушки непрямого нагрева также требуют хорошей вентиляции и проветривания, т.к. при их работе выгорает кислород
Хотя КПД таких агрегатов намного ниже (примерно 60%), они подходят не только для всех случаи, когда прямоточные устройства могут применяться, но также широко применяются для обогрева животноводческих ферм, теплиц, нежилых помещений, выставочных залов, производственных помещений и других помещений с длительным пребыванием человека или животных.
Преимущества и недостатки дизельной техники
Хотя современный рынок предлагает достаточно широкий выбор отопительных приборов, дизельные пушки не теряют популярности среди потребителей.
Ведь, несмотря на то, что стоимость аналогичных и агрегатов значительно ниже, эксплуатация дизельных устройств намного дешевле за счет доступной цены дизельного двигателя.
Во многих ружьях можно использовать не только ДТ, но и другое топливо, например, солярку, керосин или фильтрованное масло, но этот момент нужно уточнять при покупке
К преимуществам дизельного теплогенератора можно отнести:
- Высокий КПД — даже с учетом проветривания устройство быстро прогревает воздух и распределяет его по помещению.
- Простота в эксплуатации — для запуска системы достаточно направить «дуло» пушки в центр помещения или элемента здания и нажать кнопку включения.
- Безопасность — Современные устройства оснащены различными датчиками и регуляторами температуры, благодаря которым само устройство не перегревается. Также исключено случайное затухание пламени, а при нагреве воздуха до заданной температуры пушка временно прекращает работу.
- Низкая стоимость топлива — даже устройства, требовательные к качеству дизельного топлива, будут намного выгоднее в эксплуатации, чем электрические или газовые устройства.
- Удобство в транспортировке — теплогенератор достаточно компактный и легкий (простой прибор мощностью 10-22 кВт весит около 11-13 кг), поэтому доставить его на объект или переместить не составит труда его из одной комнаты в другую.
- Экономичность — для обогрева помещения требуется небольшое количество, а устройство может работать длительное время без дозаправки. Например, установка прямого нагрева мощностью 22 кВт и объемом бака 20 литров потребляет в среднем около 2,5 литров за час работы.
- Долгий срок службы обеспечивают износостойкие материалы, стандартные сменные компоненты и простота самой конструкции.
Конечно, не без недостатков. Помимо вредных испарений дизельного топлива, проблему которых можно решить с помощью дымохода или отлаженной системы вентиляции, к минусам устройства можно отнести необходимость подключения к электросети, шум при работе вентилятора и контроль уровня топлива.
Кроме того, стоимость самого пистолета и его ремонта будет выше, чем у аналогичных устройств, работающих на газу или электричестве.
Основы выбора дизельных теплогенераторов
Как и у других отопительных приборов, скорость нагрева и размер площади, которую может покрыть тепловая пушка, зависят от ее мощности. Но помимо этой важной характеристики есть и другие нюансы, знание которых поможет вам сделать оптимальный выбор при покупке устройства.
Определение необходимой мощности устройства
От мощности тепловой пушки зависит не только расход топлива, но и скорость нагрева. И хотя все технические характеристики указаны в сопроводительной документации к агрегату, перед покупкой стоит оценить объем и наличие теплоизоляции в помещении, которое планируется обогревать с помощью дизельного теплогенератора.
В среднем небольшая пушка мощностью 10 кВт может обогреть до 100 м2 при высоте потолков не более 2,5 метров, но для более точных расчетов можно воспользоваться специальной формулой
Узнать тепловую мощность прибора по следующий алгоритм:
- Рассчитайте объем помещения в м3, перемножив значения его ширины, длины и высоты в метрах.
- Определить разницу между температурой наружного воздуха и требуемой для помещения.
- Умножьте объем на разницу температур и коэффициент тепловых потерь.
- И последний этап — перевод значения из ккал/час в обычный кВт. Для этого нужно полученную цифру разделить на 860.
Значение коэффициента будет зависеть от материалов, из которых построено здание, и уровня его теплоизоляции:
- Изготовленные «холодные» конструкции из дерева или металла будет иметь показатель от 3 до 4;
- зданий с минимальным утеплением, кладкой в один кирпич и примитивной конструкцией крыши — от 2 до 2,9;
- зданий со средней теплоизоляцией с двойной кладкой, стандартной кровлей и малой площадью остекления — от 1 до 1,9;
- помещения со стеклопакетами, двойной кирпичной кладкой, утепленными стенами и крышей — 0,6-0,9.
Проверим работу алгоритма на практике. Например, вы хотите нагреть металлический ангар до +18°С, площадью 150 квадратов и высотой 4 метра. Средняя температура наружного воздуха зимой составляет 10 градусов ниже нуля.
Расчеты:
(150 м2 * 4 м) * 28°С * 4 = 67200 ккал/ч: 860 = 78,14 кВт
То есть при выборе модели тепловой пушки следует ориентироваться на приборы мощностью 80 кВт и выше.
Для оценки мощности прибора можно использовать данные из таблицы, в которой показана связь между характеристиками теплогенераторов и различными объемами зданий с учетом разницы температур 30°С
Но показатель расхода топлива хоть и кажется важным параметром, но на самом деле достаточно условный. Ведь вне зависимости от своих технических возможностей прибор потребует столько топлива, сколько необходимо для обогрева конкретного здания, исходя из заданной вами температуры, объема помещения и качества теплоизоляции.
Другие важные нюансы
Определившись с наиболее важными параметрами (мощность и способ нагрева), следует обратить внимание и на другие характеристики.
Например, такой нюанс, как форма на первый взгляд кажется исключительно «делом вкуса», тем более, что почти все ружья имеют вид удлиненного цилиндра. А вот прямоугольные блоки лучше выбирать из устройств большой мощности – у них большая площадь распределения прогретого воздушного потока.
Пистолет прямоугольной формы с несколькими насадками позволит быстро обрабатывать большое количество воздуха, поэтому широко применяется для сушки материалов в строительстве и организации обогрева сразу нескольких помещений
Другие технические особенности:
- Утепление корпуса — температура поверхности самого устройства при работе не должна превышать 40 градусов.
- Мобильность — удобно, когда аппарат оснащен колесной базой, а легкие пушки мощностью до 22 кВт можно монтировать просто на устойчивое основание. При этом обратите внимание на вес комплекта, материал и прочность поддона.
- Шумность — чем мощнее вентилятор устройства, тем громче будет «музыкальное сопровождение» при его работе.
- Возможность регулировки температуры — устройство должно быть оснащено ручкой или кнопкой, с помощью которых можно самостоятельно программировать параметры термостата.
- Работа от аккумулятора — если объект не подключен к сети, можно подобрать пушку, работающую от привода. Энергопотребление устройства невелико (в основном мощность требуется на вентилятор), колеблется в пределах 100-500 Вт/ч, поэтому даже автомобильного аккумулятора хватает для бесперебойной работы в течение нескольких часов в полевых условиях.
Также при покупке следует осведомиться о наличии системы защиты от перегрева (некоторые производители предлагают ее как отдельное устройство). Для безопасной эксплуатации желательно, чтобы пистолет был оборудован автоматическим контролем уровня нагрева и отключением при недостатке топлива.
Для пистолетов прямого нагрева запрещается использовать такие виды топлива, как мазут, спирт, ацетон и бензин, которые могут повредить агрегат, спровоцировать возгорание или взрыв паров топлива
Тип и параметры рекомендуемого топлива – еще один важный нюанс, который следует уточнять у продавца техники.
Для большинства дизельных пушек рекомендуется использовать осветленный (авиационный) керосин или «зимний» автомобильный ДТ, отвечающий ГОСТ 305-82.
Если нет возможности приобрести тепловую пушку, то ее можно изготовить самостоятельно. А что для этого требуется, читайте .
Правила запуска и безопасной эксплуатации
Как правило, приборы поставляются в частично разобранном виде. То есть надо будет закрепить «ствол» орудия на колесной тележке и установить рукоятку (или металлические дуги). Если речь идет о пистолете прямого нагрева, то остается только заправить топливный бак, включить прибор в сеть, выставить температуру нагрева и нажать выключатель питания.
Благодаря встроенному термостату пистолет автоматически перестанет работать при прогреве воздуха, и снова включится при снижении температуры — таким образом устройство экономит топливо и исключает возможность перегрева
Для запуска оборудования , убедитесь в соблюдении следующих правил безопасности:
- Пистолет устанавливается на устойчивую и ровную горизонтальную поверхность из негорючих материалов, например бетона. Если пол деревянный, под агрегат можно подложить листовой металл.
- Расстояние от сопла, из которого будет поступать поток горячего воздуха, до ближайшего объекта не менее 2 метров (справа и слева желательно соблюдать дистанцию 80-100 см).
- Перед первым запуском или после длительного хранения рекомендуется открыть корпус и вручную повернуть крыльчатку вентилятора, чтобы убедиться, что она свободно вращается.
- Прибор «сигнализирует» о необходимости дозаправки прерывистым горением или выбросом белого дыма. Для добавления топлива обязательно отключите пистолет от сети.
- Всегда выключайте пистолет тумблером и ждите полной остановки вентилятора. Для устройств с непрямым нагревом этот процесс может занять 2-5 минут, но он необходим для охлаждения камеры сгорания. Только после этого вилку прибора можно выдергивать из сети.
Если пол деревянный, под агрегат можно подложить листовой металл. Для запуска дизельной пушки непрямого нагрева необходимо сначала смонтировать дымоход – круглую трубу из негорючего материала максимальной длиной 3 метра.
Если вам нужен дальний поводок, для этой цели удобно использовать гибкую алюминиевую гофру, но менять ее придется несколько раз за отопительный сезон.
Для удаления в близко расположенную вентиляцию можно найти кусок стальной трубы, который прослужит гораздо дольше.
Трасса дымохода для пушки косвенного нагрева должна быть проложена по прямой, максимально допустим только один изгиб до 90 градусов
Что касается обслуживания, то для безотказной работы дизельных теплогенераторов будет необходимо периодически промывать воздушные фильтры и очищать камеру сгорания от сажи/пыли. Также важно следить за чистотой внутренних стенок агрегата в районе сопла и двигателя.
Обзор производителей тепловых пушек
Рынок промышленных обогревателей предлагает широкий ассортимент пушек прямого и косвенного нагрева, работающих на дизельном топливе. Но чтобы купить надежный теплогенератор и впоследствии не иметь проблем с его обслуживанием и заменой изношенных деталей, следует ориентироваться не только на цену и технические параметры, но и на проверенные временем бренды.
Например, Master Climate Solutions является одним из признанных лидеров на рынке HVAC. Благодаря широкой производственной и дилерской сети найти дизельные тепловые пушки косвенного и прямого нагрева от Мастер можно практически в любом городе и крупном строительном магазине.
Аппарат прямоточный Мастер Б 35 мощностью 20 кВт и топливным баком 15 литров отличный вариант для обслуживания небольших складов, ангаров, теплиц
Тепловые агрегаты Мастер работают на дизельном топливе, солярке или очищенном керосине , отличаются качественной сборкой и компактными размерами.
Мощность варьируется от 10 кВт для простых пистолетов прямого нагрева до 220 кВт для нагревательных установок с несколькими форсунками.
Для быстрого обогрева помещений большого объема удобно использовать мощные дизельные теплогенераторы, способные направлять несколько потоков теплого воздуха, например, систему отопления Master BV 460 E 9Неплохо зарекомендовали себя и дизельные пушки Ballu 0003
от итальянского бренда Biemmedue (хотя в линейке производителя чаще можно увидеть уже традиционный Китай).
Их агрегаты хорошо защищены от холода и благодаря предварительному подогреву топлива могут эксплуатироваться даже при морозах до -30°С.
Особое внимание конструкторы уделили системе защиты — корпус устройства изготовлен из нержавеющей стали и практически не нагревается даже в самых мощных установках.
Одной из топовых моделей линейки пистолетов прямого нагрева является Ballu BHDP-20, которая получила высокую оценку потребителей за хорошую мощность, автоматический контроль температуры нагрева и многоуровневую систему безопасности
Южнокорейские агрегаты от Tiger Кинг и Керона также популярны. Их дизельные пушки оснащены качественной электронной «начинкой» — термостатами, гарантирующими защиту от перегрева и экономный расход топлива, информативным дисплеем, фотоэлектронным датчиком, контролирующим работу зажигания, и другими приятными дополнениями.
Дизельные тепловые пушки корейских производителей прекрасно адаптированы к российским реалиям — низким температурам и перебоям в электроснабжении, а некоторые модели могут работать и от аккумулятора, например, как ТК-70000 мощностью 65 кВт
Тепловые установки Хорошие отзывы потребителей заслужили и другие зарубежные бренды – Elitech, Firman, Kroll, Oklima, Daewoo, HYUNDAI, Patriot.
Если вы предпочитаете отечественную продукцию, обратите внимание на дизельные пушки ПрофТепло, Интерскол и Зубр.
Выводы и полезное видео по теме
Для получения наглядного представления об устройстве самого устройства, его эксплуатационных возможностях и правилах выбора, предлагаем ознакомиться со следующими видео.
В ролике представлен подробный обзор пистолета непрямого нагрева Master BV 77 E с техническими характеристиками и замерами температуры воздуха на выходе из устройства:
Советы и формула расчета требуемой мощности нагрева пушки для обогрева помещений различных типов представлены на видео:
В ролике подробно рассказано как работают тепловые дизельные пушки, представлены их разновидности и указаны особенности применения для различных помещений:
Благодаря высокой мощности и экономичности дизельные тепловые пушки занимают лидирующие позиции среди промышленных теплогенераторы. И хотя устройство недешевое, его цена окупится в процессе эксплуатации.
Поэтому, если вам нужно организовать быстрый и экономичный обогрев помещений, дизельная пушка – хороший выбор. Однако вы всегда можете проконсультироваться со специалистами, которые посоветуют как способ обогрева, так и оптимальную модель обогревателя.
Если у вас возникли вопросы при чтении этой информации или у вас есть рекомендации для наших читателей, пожалуйста, оставьте свои комментарии в поле ниже. Там можно поделиться опытом использования дизельных пушек.
Ремонт дизельных тепловых пушек своими руками
Принцип работы
Такие пушки часто называют тепловентиляторами из-за схожести принципа работы, но они имеют определенные отличия. Работают так же, как и другие аналогичные изделия: воздух с помощью вентилятора обтекает корпус камеры сгорания и нагревает помещение.
Принцип работы тепловой пушки
В конструкции современных пушек предусмотрен специальный датчик, отключающий прибор при достижении заданной температуры, таким образом достигается значительная экономия топлива. Гаражные умельцы изготавливают ружья, способные работать на разных сортах отработанного масла.
Заводские или самодельные обогреватели имеют несколько очень уязвимых мест, поэтому нуждаются в частом ремонте. Это чистка форсунок и фильтров, замена вентилятора и многое другое. Чтобы узнать все уязвимые места, нужно изучить конструкцию таких орудий.
Важный совет! После использования ружья и постановки его на длительное хранение остатки топлива необходимо слить, а бак тщательно промыть от остатков дизельного топлива. Небезопасно использовать топливо, которое хранилось в течение длительного времени.
Обзор неисправностей и способы ремонта тепловой пушки своими руками
Тепловые пушки — один из самых эффективных видов оборудования для обогрева помещений.
И это неудивительно: ведь с помощью этих отопительных агрегатов можно за достаточно короткий срок обогреть помещение, даже большое.
Это достигается за счет того, что принцип работы тепловой пушки заключается в следующем: тепло вырабатывается в конструктивном узле агрегата, а затем с помощью мощного воздушного потока подается в заданное место.
Уникальность принципа действия тепловых пушек привела к тому, что в последнее время оборудование данного типа стало достаточно часто применяться для достижения различных производственных и бытовых целей. Другими словами, тепловые пушки завоевали необычайную популярность благодаря своим техническим характеристикам и простоте использования.
Но всем наверное известно, что каким бы качественным и эффективным ни было оборудование, рано или поздно в его функционировании возникают сбои и могут возникать неисправности. В таких ситуациях владельцы тепловых пушек, как правило, обращаются в специализированные сервисные центры.
Однако существует и другой подход к выявлению и устранению дефектов в работе отопительных агрегатов данного типа, заключающийся в том, что ремонт тепловой пушки можно произвести своими руками. Поэтому данная статья будет посвящена тому, как правильно выяснить и устранить неисправности в работе газовых и дизельных тепловых пушек.
Дизайн изделия
Изделия с косвенным способом обогрева помещений имеют дымоходы, через которые удаляются все продукты сгорания, поэтому на практике их можно использовать для обогрева жилых помещений. Они намного безопаснее, но для горения используют кислород, поэтому необходима вентиляция или периодическое проветривание. Их мощность ниже, потому что потери происходят через выхлопную систему.
Устройство тепловой пушки дизельной
При прямом нагревании все продукты сгорания остаются в помещении, поэтому их нельзя использовать там, где постоянно живут люди. Их используют для обогрева строительных площадок и складов, где есть естественный приток воздуха, ведь отсутствие вентиляции может привести к отравлению угарным газом.
Все изделия оснащены мощным металлическим корпусом: он исключает попадание внутрь посторонних предметов, которые могут нанести ущерб или стать источником возгорания. Должен быть установлен предохранитель, отключающий устройство при сильном нагреве корпуса.
Для циркуляции используется компрессор или небольшой насос, для нагнетания в помещение — вентилятор, который специалисты считают одним из уязвимых мест этих изделий. Внутри корпуса расположены горелка и трубопровод подачи топлива.
Основные элементы тепловой пушки дизельной:
- есть выхлопная труба для удаления дыма;
- топливный бак, расположенный внизу изделия;
- насос или компрессор с приводом от электродвигателя.
Ремонт старых тепловентиляторов
Именно с этой техникой приходится иметь дело чаще всего. Но в этом нет ничего страшного, ведь устройство таких тепловых пушек относительно простое, поэтому при минимальных познаниях в электротехнике с этой работой можно справиться. В самом простом варианте тепловая пушка представляет собой металлический корпус, внутри которого находится несколько ТЭНов (ТЭНов), а также компрессор для нагнетания воздуха. Для регулирования температуры используется многопозиционный переключатель, реже «автоматы». Поговорим подробно о том, как отремонтировать тепловую пушку в целом или какие-либо элементы по отдельности. Отдавать в мастерскую старые изделия, как правило, нет смысла. Стоимость реставрационных работ будет высокой, а вот их качество весьма сомнительно.
Возможные проблемы
В результате непрерывной и длительной эксплуатации оборудование может иметь ряд проблем. Чаще всего это связано не с износом каких-то отдельных деталей, а с посредственным обслуживанием. Разберем распространенные неисправности дизельных тепловых пушек.
Прерывистая подача топлива
Проблема может возникнуть из-за скопившейся грязи в шлангах системы: выработки от топлива, масла, посторонних предметов и т.п. Сюда же относится и грязный бак. Неисправность устраняется достаточно просто: сливаем топливо, отсоединяем шланги и тщательно промываем все элементы, отвечающие за подачу топлива.
Топливо негорючее
В первую очередь стоит проверить свечи зажигания: неисправные заменить, а залитые топливом просушить. Нелишним будет также скорректировать зазор между электродами, если он увеличился или, наоборот, уменьшился.
Пистолет периодически глохнет
Воздушный фильтр, скорее всего, забит. Учитывая тип топлива, чистить его бесполезно. Гораздо выгоднее купить новый.
Воздушный фильтр дизельной пушки
Иногда все дело в качестве топлива: дизельное топливо бывает разным. Поэтому есть смысл попробовать залить топливо, купленное на заправке другой марки.
Слишком низкая температура в теплообменнике
Если пламя в камере сгорания горит недостаточно интенсивно, пушка начинает работать на холостом ходу. Приходится выставлять максимальный уровень подачи топлива, тогда как раньше тепла хватало при средних или даже минимальных значениях.
Скорее всего, забита форсунка. Элемент легко чистится механическим способом. Продувка с помощью компрессора идеальна.
Пистолет перегревается
В половине случаев виноват термостат. Снимаем деталь, обрабатываем от грязи и зачищаем контакты. В более продвинутых моделях не подлежит ремонту из-за дополнительных навесов — только замена.
Обслуживание тепловых пушек
Дизельная пушка непрямого нагрева
Все профилактические работы на оборудовании сводятся к наладке и обработке системы воздухозабора, компрессора и топливного насоса. Процедура для каждой отдельной тепловой пушки примерно одинакова. Рассмотрим тонкости обслуживания на примере классической модели с непрямым нагревом и автоматическим контролем пламени.
Конструкцию дизельной тепловой пушки нельзя назвать сложной. Топливо подается насосом к форсунке, после чего производится в камере сгорания. Горелка зажигается с помощью пары электродов. Вентилятор вытесняет поток через камеру во время работы. Косвенный обогрев предполагает наличие независимого контура, вследствие чего продукты сгорания практически не контактируют с нагретым воздухом.
Профилактическое обслуживание оборудования:
- Снимите крышку и очистите вентилятор от грязи.
- Отсоедините высоковольтные провода от камеры сгорания и снимите топливный шланг. Выдуваем последнюю.
- Ослабляем крепления на камере и снимаем блок. Очищаем от нагара.
- Откручиваем гайки на торце камеры и получаем доступ к патрубку. Мы выдуваем его.
- Собираем все в обратном порядке.
Меры безопасности при использовании огнестрельного оружия
Для обеспечения мер пожарной безопасности емкость с запасом топлива для изделия должна располагаться на расстоянии 8 метров от отопительных приборов или любых источников открытого огня.
Помните! Вместо дизтоплива нельзя использовать бензин любой марки: многократно возрастает вероятность взрыва, потому что он более летуч.
Меры безопасности при использовании оружия достаточно просты – необходимо немедленно покинуть помещение, если вы чувствуете:
- внезапная и сильная сухость во рту;
- боль в горле, носу или области глаз;
- внезапные приступы головной боли;
- желания тошноты.
Многие люди очень болезненно реагируют на угарный газ в помещении: например, люди с заболеваниями легких или кардиологические больные с анемией, беременные женщины. Их противопоказано располагать там, где используется дизельная тепловая пушка с прямым нагревом.
Часто задаваемые вопросы о ремонте дизельных тепловых пушек
Сколько стоит диагностика дизельной тепловой пушки?
Диагностика дизельной тепловой пушки стоит 2500 рублей, эта сумма входит в стоимость ремонта.
Есть ли выезд специалиста на объект и сколько это стоит?
Есть выезд специалиста — до 30 км, стоимость 3500 руб. Диагностика у заказчика 2500 рублей, также входит в стоимость ремонта.
Возможна ли диагностика дизельной тепловой пушки в моем присутствии?
Да, мы можем провести диагностику в вашем присутствии.
Можно ли приехать на объект и забрать дизельную тепловую пушку в сервисном центре?
Есть такая услуга в Москве — стоимость 1400 руб, по Московской области — до 30 км 2400 руб.
Работаете ли вы с юридическими лицами и по безналичному расчету?
Да, работаем с организациями и по безналичному расчету с НДС.
Сколько времени займет ремонт?
Ремонт может быть выполнен от 3 до 30 дней, в зависимости от сложности и наличия запчастей на складе сервисного центра.
