Установка подсветки на кухне: Установка подсветки для кухни

Содержание

30 идей с фото, виды, плюсы и минусы

Для освещения пространства кухни используют не только люстры. Гораздо удобнее и практичнее выделять несколько зон освещения и размещать в них светильники разных типов. Такая подсветка на кухне функциональна и красива. Она обеспечивает каждую зону достаточным количеством света и украшает интерьер. Предлагаем несколько интересных вариантов размещения светодиодной подсветки и инструкцию по ее установке.

Все о подсветке на кухне

Разновидности освещения
Лента
Споты
Плюсы и минусы светодиодов
Идеи и способы размещения осветительных приборов

— Для нового гарнитура

— Для действующей кухни
Как выбрать приборы для освещения
Как самостоятельно смонтировать подсветку

— Светодиодная лента

— LED-панель

Чаще всего для обустройства подсветки выбирают светодиоды. Это яркие долговечные осветительные приборы, которые выпускаются в разных вариантах. Кратко охарактеризуем каждый из них.

Лента

Представляет собой тонкую длинную основу, на которой закреплены мелкие светильники. Их диаметр и расстояние между ними может быть разным. Лента дает безбликовое равномерное освещение, которое может быть разных цветов. Монохромные изделия светят только одним цветом, многоцветные могут изменять оттенок. По степени защищенности различают несколько видов лент.

Открытые. Ничем не защищены от попадания жира или влаги. Их ставят в самых удаленных от мойки или плиты местах.

Односторонние. Герметично запаяны только со стороны светодиодов. Подойдут для удаленных от мойки участков фасадов или верхней части шкафов.

Двусторонние. Полностью герметичны. Могут располагаться в любом месте кухни.

Pixabay

Unsplash

Светильники

Светодиодные споты различаются конструкцией и способом крепления. Кратко охарактеризуем каждый вид.

Накладные для мебели

Монтируются на деревянную решетку или металлическую планку, которую закрепляют на мебель. Их можно поворачивать, тем самым направляя свет. Легко демонтировать и установить на новом месте.

Pixabay

Панель

LED-панель представляет собой нескольких светодиодов, закрепленных на планке. Сверху она накрывается рассеивателем. Такие панели накладываются на выбранное место и фиксируются саморезами. Дают рассеянный мягкий свет, служат долго. На фото — пример такого светильника.

Pixabay

Наружные на подвесах

Крепят на специальных подвесах. Хороши для кухонь с высокими потолками и массивными шкафами. Могут закрепляться на потолочной поверхности.

Unsplash

ShutterStock

Врезные

Их еще называют встраиваемыми спотами. Монтируются не только в потолок, но и в кухонные шкафчики. Фиксируются в специальных платформах с помощью подпружиненных проволокой корпусов. Бывают разной формы, устанавливаются в дверцы или крышки шкафов, ниши около мебели, потолок

Pixabay

Unsplash

LED-лампы, как их еще называют, особенно востребованы при обустройстве освещения. Это не случайно, ведь они имеют целый ряд значимых преимуществ. Перечислим их.

Плюсы

Широкий выбор типов светильников, отличающихся по форме, конструкции, дизайну, цвету свечения. Среди них есть влаго- и пылезащищенные модели.

Длительный срок эксплуатации. Он составляет минимум 15 лет даже при ежедневном использовании.

Безопасность для мебели, поскольку корпус лампочек не нагревается.

Высокая яркость.

Экономичность за счет малого потребления электроэнергии.

Возможность использовать одно- и многоцветные решения.

Экологичность. Светодиоды не токсичны и не выделяют при работе опасных веществ.

Простой монтаж, возможность установки своими руками.

Минусы

Деградация кристалла. Она заключается в постепенной потере яркости.

Относительно высокая стоимость, которая окупается длительным сроком эксплуатации.

Unsplash

Вариантов размещения дополнительных источников света может быть много. Перечислим некоторые из них.

На дне верхних шкафов со смещением вперед.

По периметру фартука.

На потолке, в том числе в многоярусных потолочных конструкциях.

На фасадах шкафов.

На стенках или цоколе шкафчиков.

Реализованы эти решения могут быть разными способами. Разберем идеи, как обустроить на кухне подсветку рабочей зоны и шкафов для нового и уже использующегося гарнитура.

Unsplash

Pixabay

Unsplash

Для нового гарнитура

На стадии проектирования гарнитура проще решить задачу дополнительного освещения. Хорошим вариантом станет встроенная система, под которую несложно обустроить посадочные места в процессе изготовления мебели. Причем лучше всего выбирать не споты, а ленту. Светильники хороши для потолка, поскольку излучают «пучок» света. На большом расстоянии от поверхности он успевает рассеяться. Если же расстояние, например, до столешницы, невелико, свет будет слишком резким, неприятным для глаз.

Unsplash

ShutterStock

Освещение на дне шкафов тоже лучше делать встроенным. Выбрать, какая подсветка лучше для кухни под шкафы, несложно. Врезанные споты смотрятся яркими точками, световой поток от них резкий, не самый приятный для глаз. Лента в этом случае предпочтительнее. Она направлена строго вниз, светит мягко. Визуально смотрится непрерывной линией. Для освещения столешницы осветительные приборы закрепляют по центру дна шкафа или ближе к дверкам. Можно закрепить их и на участке стыка мебели и стены или в углу, но тогда освещенность столешницы будет ниже.

ShutterStock

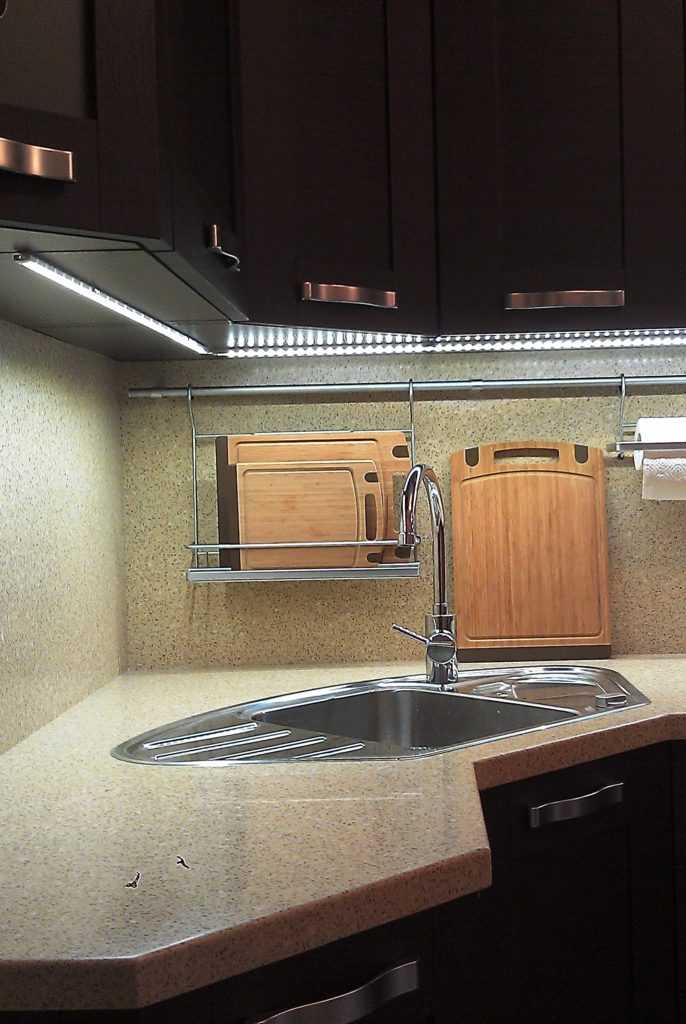

Интересная и практичная идея — кухонный фартук-светильник. Для этого по периметру стеклянного фартука на специальный металлический профиль монтируют светодиодную ленту. При включении световой поток направляется внутрь стеклянной пластины, и фартук становится ярким светильником. Его достаточно для нормального освещения столешницы.

ShutterStock

Для действующей кухни

Если мебель уже собрана и даже какое-то время ею пользовались, светодиодную подсветку для кухни под шкафы или над рабочей зоной тоже можно установить. Только делают это немного иначе. Хорошим решением станет накладная подсветка. Например, LED-панели нужной длины. Их монтируют на несколько саморезов, подключают в розетку. Есть модели, предназначенные для монтажа вплотную. Их собирают в общую линию, подключают только крайний светильник.

ShutterStock

Для оформления низа шкафчиков, их внутренней части, полок, углов и т.п. хорошо подойдет самоклеящаяся светодиодная лента. Она гибкая, укладывается на элементы любой формы. Компактная система смотрится почти как встроенная. Важный момент: для участков, расположенных около плиты или мойки, выбирают только герметичные изделия с высокой степенью защиты.

Pixabay

ShutterStock

Важно, чтобы освещение было комфортным, приятным для глаз. Особенно это актуально для светодиодной подсветки рабочей зоны для кухни. Излишняя яркость ни к чему, но и недостаток света не нужен. Не должно быть резкого контраста с мало освещенными участками, иначе глазам будет очень некомфортно. Выбирают осветительные приборы, ориентируясь на несколько критериев.

Мощность. Определяется в Ваттах. Показывает световую эффективность лампы. Для светодиода обычно достаточно 4-5 Вт на кв. метр.

Сила свечения. Измеряется в Люменах. Показывает, насколько сильный световой поток отдает лампа.

Температура свечения. Измеряется в Кельвинах. При высоких показателях лампа светится холодным белым светом, при средних — нейтральным, при низких дает теплое белое свечение.

Степень защиты. Показывает, насколько прибор защищен от вредных воздействий, в частности от влаги и пыли.

Кроме того, нужно выбрать, как будет включаться светильник. Можно поставить обычный выключатель или предусмотреть активацию системы от пульта ДУ или от датчика движения.

Pixabay

Собрать кухонную подсветку своими руками не так уж и сложно. Разберем возможные варианты.

Монтаж самоклеящейся светодиодной ленты

Мы подготовили полезную инструкцию по монтажу диодной ленты на дно шкафа.

Отмерьте нужное количество ленты. Отрежьте фрагмент точно по нанесенным на изделие меткам, показывающим разрешенный участок для разреза.

Зачистите край отрезка на полтора сантиметра от силикона.

К зачищенному концу диодного отрезка припаяйте два монтажных провода: один плюсовой, другой минусовой. Свободные концы проводков обожмите наконечниками НШВИ.

Изолируйте участок пайки термоусадочной трубкой или изолентой.

Очистите и обезжирьте участок, на который будет монтироваться лента.

Снимите с оборотной стороны диодного изделия защитную пленку, наклейте фрагмент на подготовленное место.

Установите блок питания в шкафчик или в другое защищенное от влаги место. Подключите к нему диодную ленту: плюсовой провод к клемме «плюс», минусовой — к «минусу».

Подведите кабель от выключателя к блоку питания и подключите его.

Подсветка готова, ею можно пользоваться. Аналогично монтируют диодную ленту на других участках: по верху или низу кухонных шкафчиков, в нишах, в углах, т.п.

ShutterStock

Установка LED- панели

Выбирают светильник нужного размера. Лучше всего подобрать модель со встроенным выключателем, тогда его не придется подключать отдельно. LED-панель монтируют на саморезы или приклеивают на двусторонний скотч. В первом случае лампу и плафон снимают с основания, после чего его фиксируют саморезами на выбранном месте. Затем ставят лампу и плафон. Для приклеивания разбирать светильник не нужно. Скотч наклеивают сначала на основание, затем снимают со второй его стороны защитную пленку и приклеивают устройство.

Материал подготовила

Инна Ясиновская

Светодиодная подсветка кухни под шкафами — Дизайн на vc.ru

1632
просмотров

В этой статье поговорим про функциональное освещение для кухни, а именно – создание LED подсветки рабочей зоны на кухне под шкафами. Рассмотрим различные по яркости, функционалу и цене варианты создания такой подсветки.

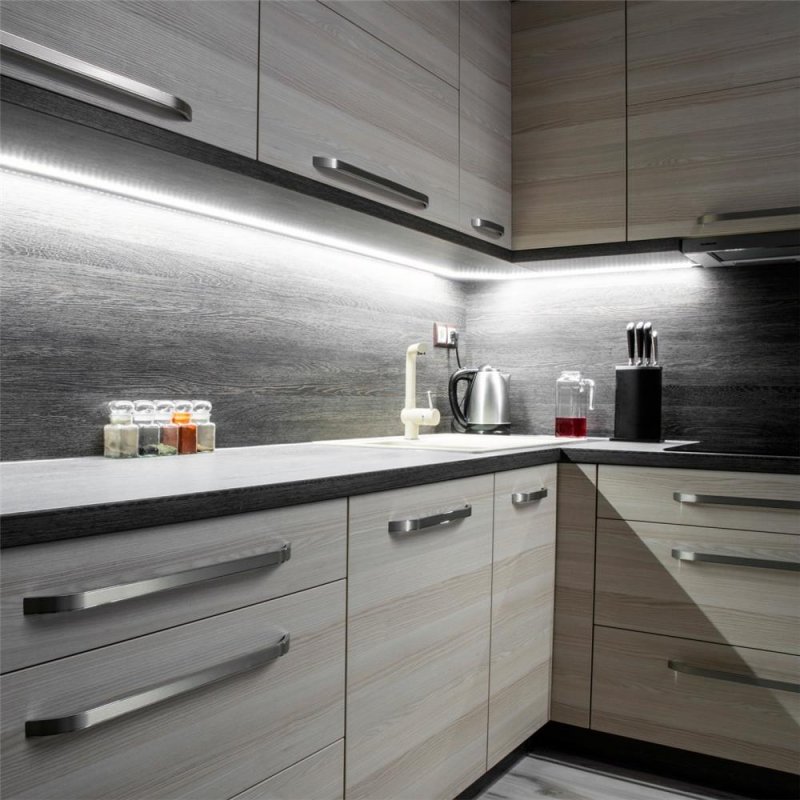

Светодиодная подсветка для кухни под шкафы.

Современный дизайн, как правило, не предполагает основное освещение как единственный источник света в комнате. Особенно, это актуально для кухни, где часто возникает дилемма: если осветить всю кухню слишком ярко, то в ней будет так же уютно как в хирургическом кабинете, а если сделать уютную декоративную подсветку, то готовить блюда становится неудобно, т.к. слишком темно. Чтобы решить эту проблему обычно прибегают к зонированию света, то есть использованию местного освещения там, где это необходимо, без акцента на единственную люстру в комнате.

Сегодня поговорим про такое функциональное освещение для кухни, а именно – создание светодиодной подсветки рабочей зоны на кухне под шкафами. Сейчас достаточно много предложений кухни с готовой подсветкой в том же Леруа или Икее, однако она, как правило, намного удорожает кухню, да и качество такой подсветки зачастую оставляет желать лучшего. К тому же, многие думают сделать подсветку для уже существующей кухни, так что готовые варианты подходят далеко не всегда. Для начала расскажем о том, как вообще сделать подсветку для кухни своими руками, без вызова специалиста. Затем — рассмотрим различные варианты наборов светодиодной ленты и комплектующих.

Как сделать подсветку для кухни под шкафчиками?

Чтобы сделать подсветку своими руками нужно определиться с длиной предполагаемой подсветки. Предположим, вы это уже сделали. Подсветка рабочей зоны кухни состоит из нескольких частей:

1.Сама светодиодная лента (варианты рассмотрим ниже).

2.Алюминиевый профиль с рассеивателем (чтобы убрать в него ленту). Алюминий отводит тепло, а рассеиватель делает линию света более плотной, без темных пятен.

3.Блок питания с вилкой. Преобразует напряжение из 220v от розетки в нужное для питание ленты (12v). Рассчитывается в зависимости от длины подсветки.

4.Управление подсветкой от выключения до изменения яркости и цвета подсветки. Это не обязательный пункт, так как большую часть рассматриваемых видов лент можно просто включать вставляя вилку от блока в розетку.

Как это все соединять?

Профиль поставляется в палках по 2 метра. В комплекте к нему идут заглушки и крепления для монтажа. Сначала определяемся с местом установки подсветки, размечаем места, куда необходимо установить крепеж. Прикручиваем крепеж саморезами над столешницей и вставляем профиль.

Внутрь профиля клеится светодиодная лента (на ее обратной стороне есть самоклеющийся слой, так что тут не будет ничего сложного). Лишнюю ленту отрезаем, ориентируясь на метки на ленте (это медные дорожки, их видно). Обычно кратность резки от 1 до 3 светодиодов.

Блок питания устанавливается туда, где на него не будет попадать влага. Классическое решение — просверлить незаметное отверстие под провода в одном из шкафчиков и спрятать блок туда. Либо, как вариант, убрать блок наверх шкафчиков. К блоку подводится провод от ленты (возможно вам потребуется его нарастить, т.к. от ленты обычно идет провод длиной 10-20 см). Чтобы нарастить провод вы можете приобрести универсальные клеммы WAGO, с защелками, или скрутить провода и заизолировать термоусадкой/изолентой. К тому же блоку подводится питание 220v от розетки.

Диммер/контроллер/сенсорный выключатель устанавливается между блоком питания и лентой, т.к. рабочее напряжение у них тоже 12 вольт. Это значит, что если у вас будет, например, диммер, вы подключаете ленту к нему, а от него — провода к блоку питания. Обращайте внимание на схему подключения, которая идет в комплекте, либо обозначения на самом устройстве, чтобы не перепутать что куда подключать.

Распространенные ошибки при установке подсветки для кухни:

1. Перепутать провода + и -. На всех лентах есть обозначения + и — (либо RGBW+ на разноцветной ленте). Обращайте внимание на обозначения на ленте, диммере и блоке питания, чтобы ничего не перепутать. Если перепутать + и — лента работать не будет, начнет сильно греться и может даже прийти в негодность.

2. Установить блок питания в неправильном месте. Кухня — место где потенциально может присутствовать вода, а блок питания мы будем использовать не герметичный. Поэтому он должен быть установлен там, где на него не попадут капли и брызги от раковины, мокрой посуды и тд. Идеальные два варианта — на шкафы сверху, или в один из шкафчиков.

Какая светодиодная лента подходит для подсветки кухни?

Для начала определимся с яркостью будущей подсветки, то есть с тем, какая светодиодная лента будет использоваться, затем выберем профиль с рассеивателем для того, чтобы продлить срок службы ленты и спрятать не очень красивые диоды, а также – рассмотрим варианты включения-выключения и управления подсветкой кухни.

Как выбрать ленту для кухни?

Во-первых лента должна быть достаточно яркая. Думаю, тут особо нечего комментировать, ведь нам нужна подсветка рабочей зоны, так что рассматривать ленту мощностью меньше 12 ватт/м мы не будем.

Во-вторых, у нашей ленты должно быть достаточно много светодиодов на метр, чтобы обеспечить плотный поток света без темных пятен на поверхности рассеивателя и на самой зоне готовки.

В-третьих, мы предполагаем, что если лента будет использоваться не в декоративных целях, то нам нужна лента с белым цветом, нам незачем рассматривать цветные варианты вроде синего и красного, а также – RGB без белого. (Рассмотрим RGB+W).Итак, поехали.

1. Лента SMD2835 120led Standard 12v 12w

Не слишком ярко, но и совсем не тускло, 12 ватт на метр.
120 диодов на метр, внутри профиля с рассеивателем будет смотреться как ровная линия света.
Надежный синий скотч, устойчивый к нагреву.
Средняя стоимость.

Итого: Лента 2835 120led — наверное, самый распространенный вариант для подсветки кухни. Идеальный кандидат, если не хотите ничего больше добавлять, вывести ленту через выключатель или в виде вилки для розетки и начать использовать. Посмотреть в каталоге.

2. Лента SMD5050 60led 12v 14,4w

По яркости примерно такая же, как 2835 120led стандарт, хотя потребляет чуть больше.
Всего 60 диодов на метр, даже внутри профиля с рассеивателем будут точки.
Надежный крупный светодиод 5050, который способен служить годы, и даже десятки лет.
Стоимость ниже всех остальных вариантов.

Итого: Лента 5050 60led не очень подходит для подсветки рабочей зоны на кухне, т.к. будет видно точки, однако это надежный и недорогой вариант. Посмотреть в каталоге.

3. Лента SMD3014 240led LUX 12v 24w или SMD2835 240led LUX 12v 24w

Обе ленты очень яркие. Это один из самых мощных вариантов для подсветки кухни.
240 диодов на метр дают идеально ровную линию света.
Обе ленты серии люкс, на них действует гарантия 3 года.
Стоимость достаточно высокая.

Итого: Для подсветки кухни под шкафами подходит идеально, НО такая высокая яркость будет слепить, если смотреть на источник света, так что лучше использовать с накладным профилем (об этом дальше) и, возможно, стоит взять диммер, чтобы регулировать яркость. Посмотреть в каталоге: 3014 240led, 2835 240led

4. Лента SMD 5050 120led LUX 12v 28.8w

Это самая яркая светодиодная лента в нашем магазине.
120 крупных и очень надежных диодов 5050 дадут плотную засветку и очень высокую яркость, а также прослужат вам долгие годы.
Эта лента также из серии люкс, и на нее действует гарантия 3 года.
Стоимость достаточно высокая.

Итого: Как и предыдущий вариант, весьма хорошо подходит для подсветки рабочей зоны, однако требует профиль для охлаждения и эту ленту желательно использовать с диммером, чтобы настроить яркость под себя. Посмотреть в каталоге.

5. Лента COB 384led 12w 12v.

Самая большая плотность светодиодов, 384 штуки на метр.
Особая технология крепления диодов прямо на плату, за счет чего их практически не видно, то есть можно использовать ленту без профиля с рассеивателем.
Высокая стоимость.
Не очень высокая яркость.

Итого: Плохо подходит для подсветки под шкафчиками из-за невысокой яркости, хотя и имеет определенные плюсы (очень большая плотность светодиодов). Посмотреть в каталоге.

6. Лента RGBW 60led 18w 12v.

Умеет светить любым цветом, в том числе – чистым белым.
Достаточно высокая яркость.
Высокая стоимость.
Можно управлять с помощью пульта или приложения на смартфоне.

Итого: Необычный вариант умной подсветки для кухни, при котором можно будет использовать ее не только как прикладное освещение во время готовки, но и декоративное (выбрать синий, оранжевый, розовый и т.д. когда готовка окончена, во время вечеринки, или как ночной вариант подсветки). При этом все цвета могут настраиваться по яркости. Для работы обязательно требуется контроллер. Пожалуй, самый дорогой, но и самый функциональный вариант подсветки для кухни. Посмотреть в каталоге.

Какой профиль выбрать?

Тут все проще, чем с лентой. Варианта всего четыре:

1.Накладной п-образный профиль.Ширина под одну полосу светодиодной ленты. Схематично выглядит, как вы догадались, как буква П. Универсальный вариант на все случаи жизни. Стоит дешевле всех, создает направленный узкий угол света. Идеально подходит для всех видов лент, описанных выше. Устанавливать лучше посередине шкафчиков над столешницей. Светлый металлический цвет корпуса подходит практически под любой интерьер и не привлекает внимания. Рекомендуется использовать самые яркие варианты ленты (третий и четвертый варианты) именно с п-образным профилем, чтобы яркость не вызывала дискомфорт окружающих.

2. Угловой профиль 90 градусов. Схематично в разрезе выглядит как треугольник, рассеиватель немного выпирает. В отличие от п-образного профиля, направляет подсветку под 45 градусов, дополнительно распространяя свет за счет выпуклого рассеивателя. Угловой профиль позволяет не только подсветить рабочую зону, но и все помещение. Устанавливается обычно в угол между шкафчиками и стеной. На практике, если взять такой профиль в небольшой по площади кухне и яркую ленту, то этого освещения будет в целом хватать на всю комнату (но потолок будет казаться темным), кроме того такой профиль при использовании самой мощной ленты будет слепить окружающих и человека, который готовит пищу. В целом, подходит для вариантов 1, 2, 5 и 6. Для последнего варианта RGBW подходит лучше всего, т.к. предполагается использование ленты не только в качестве прикладного источника света.

3. Врезной профиль. Направляет подсветку так же как п-образный профиль, но для установки требуется подходящий по размеру канал, куда будет убираться корпус профиля. Такой канал сделать в мебели не всегда представляется возможным и целесообразным, поэтому подходит в узком списке случаев.

4. Широкий накладной профиль. Увеличенная в ширину копия первого варианта. Ширина позволяет установить две линии ленты рядом друг с другом. Для подсветки кухни такая яркость обычно не нужна, поэтому, в целом не подходит.

Варианты управления подсветкой кухни.

Условно разделим все варианты управления подсветкой на выключатели, диммеры и контроллеры:

Выключатели – включают и отключают подсветку.
Диммеры – регулируют яркость одноцветной ленты, а также – включают и отключают ее.
Контроллеры – регулируют яркость и цвет разноцветной ленты, а также – включают и отключают ее. (подходит только для варианта №6, т.е. ленты RGBW)

Выключатели:

1.Самый правильный вариант – если вы планируете подсветку кухни – вывести отдельный настенный выключатель на питание подсветки. Это самый удобный, надежный и логичный вариант, однако актуален он только для тех случаев, когда на кухне еще не завершена разводка электрики.

2.Выключатель – кнопка для бра. Это простой и надежный вариант для включения и выключения подсветки. Теоретически его можно приспособить на кухонном шкафчике для удобства. В целом не сильно отличается от использования обычной вилки с розеткой.

Диммеры:

1.Сенсорный диммер-выключатель для алюминиевого профиля. Устанавливается внутрь профиля, может использоваться со всеми выключателями, перечисленными выше. Одно короткое нажатие – включение и выключение, длинные нажатие – увеличение и уменьшение яркости. Хороший и функциональный вариант для управления подсветкой кухни. К сожалению, есть ограничение в виде максимальной мощности. То есть для самой яркой ленты такой диммер выдержит 2,5-3 метра подсветки максимум.

2. Диммер с радиопультом 360w. Состоит из двух частей: блока управления и маленького пульта к нему. Блок управления обычно прячется где-нибудь в шкафчике, а лента питается через него. На пульте есть всего три кнопки: увеличение и уменьшение яркости, а также – кнопка питания. Хороший и долговечный вариант управления одноцветной лентой.

Контроллеры (подходят только для варианта №6, то есть ленты RGBW):

1. Контроллер Bluetooth mini 196w. Управление происходит через приложение по Bluetooth. Оно позволяет выбрать любой цвет, выбрать режим смены цветов, включать-выключать подсветку, гибко регулировать яркость. Также имеет музыкальные режимы (когда лента меняет цвет и яркость в темп музыке), настройку включения и отключения в определенное время дня и объединения нескольких контроллеров в одну группу. Весьма функциональная система управления подсветкой, которая может превратить подсветку рабочей зоны в декоративный уютный свет за два клика.

2. Сенсорный контроллер с пультом. Состоит из двух частей: блока управления и сенсорного пульта. К блоку управления подключается лента, а с помощью пульта ей можно управлять. Поддерживает выбор цвета, различных режимов смены цветом, настойку яркости. Для пульта требуются батарейки ААА.

Варианты подсветки рабочей зоны кухни под шкафчиками:

В целом мы рассмотрели несколько вариантов и теперь перечислим возможные наборы подсветки, которые на мой взгляд подходят больше всего: 1. Комплект ленты 5050 60led + профиль + питание

2. Комплект ленты 2835 120led + профиль + питание

3. Комплект ленты 3014/2835 + профиль + диммер + питание

4. Комплект ленты 5050 120led + профиль + диммер + питание

5. Комплект ленты RGBW + угловой профиль + контроллер + питание

О том как рассчитать питание мы писали в отдельной статье. Кроме того, вы можете обратиться к нам в Giant4 и мы подберем нужный блок питания.

Как установить освещение под шкафом на кухне (сделай сам)

Введение

Добавьте подкабинетное освещение к существующим кухонным шкафам. Этот уникальный метод подключения светильников под шкафом устраняет разрушительные разрывы стен и сводит к минимуму сложную работу по прокладке кабелей на чердаке или в подвале.

Установка освещения под шкафом обзор проекта

Лучшее время для прокладки проводки для освещения под шкафом — во время ремонта кухни, до того, как стены будут покрыты гипсокартоном. Но если вы хотите установить подкапотную подсветку и не планируете капитального ремонта, не отчаивайтесь. План разводки, который мы показываем в этой статье, предназначен для работы практически на любой кухне и может быть установлен без видимых повреждений стен. А поскольку мы используем внутреннюю часть базовых шкафов для прокладки проводов, вам даже не нужен доступ в подвал или чердак.

Национальный электротехнический кодекс требует, чтобы кабель в пластиковой оболочке (обычно называемый Romex) был защищен в местах, где он может подвергаться неправильному использованию. Поскольку мы прокладываем кабель в задней части шкафов, где его могут ударить кастрюли и сковородки, мы решили обезопасить себя и проложили кабель внутри гибкого стального канала (называемого «гибким»). Мы покажем вам, как разрезать и установить гибкий кабель, а затем как протянуть через него кабель. Если вы можете проложить кабель в пластиковой оболочке высоко в шкафах или за ящиками, вам может не понадобиться кабелепровод. Спросите у местного инспектора по электротехнике, какой метод является приемлемым.

Несмотря на то, что проводка проста, вам все равно придется подключиться к источнику питания, чтобы обеспечить 120 вольт для проводных ламп под шкафами. Мы расскажем вам, как найти подходящую схему. Но если вам не нравится эта часть работы, подумайте о том, чтобы нанять электрика, чтобы он подключил питание к распределительной коробке ( Рисунок A ), а затем выполните оставшуюся часть проводки самостоятельно, следуя рисункам A и B. и фотографии. В любом случае обратитесь в местный строительный отдел, чтобы узнать, какой тип разрешения на электроснабжение и какие проверки требуются.

Придется потратить целый день на прокладку гибкого кабеля, протягивание кабелей в пластиковой оболочке и установку подсветки под шкафами. В дополнение к стандартным ручным инструментам вам понадобятся тестер напряжения, инструмент для зачистки проводов, ножовка и дрель на 1/2 дюйма. и 1-1/8 дюйма. Лопастные биты. Если вы планируете установить выключатель на фартук из плитки, как у нас, купите сверло для стекла, чтобы прорезать отверстие для переключателя. В противном случае острая пила для замочных скважин ( Фото 2 ) подойдет для вырезания отверстия для нового переключателя, а также отверстия для доступа в задней части шкафа. Все эти инструменты доступны в хозяйственном магазине или домашнем центре.

Рисунок A: Проводка под шкафом

Семейный мастер на все руки

Горизонтальные трассы проводки спрятаны в спинках нижних шкафов. Вертикальные прогоны к фонарям вылавливаются через полости шпилек.

Рисунок B: Соединения в распределительной коробке

Family Handyman

Подключите источник питания к выключателю, а от выключателя к горячим проводам (черным) к фарам.

Покупка освещения под шкафом

В устанавливаемых нами первоклассных светильниках используются ксеноновые лампы низкого напряжения. Светильники стоят примерно на 20 процентов дороже, чем аналогичные галогенные светильники. Зато ксеноновые лампы служат в разы дольше, горят холоднее и не требуют особого обращения, как галогенные. Каждый из наших светильников имеет встроенный электронный трансформатор для питания низковольтных ксеноновых ламп, но питается от стандартного тока 120 вольт. Ксеноновые лампы диммируются, но требуют специального электронного диммера. Обычные люминесцентные светильники намного дешевле, но обычно их нельзя регулировать. Метод подключения, который мы показываем, работает для любого 120-вольтового светильника под шкафом.

Планируйте установить непрерывный ряд светильников для наиболее равномерного распределения света. Некоторые типы светильников под шкафами снабжены вставными разъемами для соединения светильников встык. Другие, например те, которые мы используем, можно соединить, проложив провода от одного прибора к другому. Соедините их вместе в соответствии с инструкциями производителя.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

ОСТОРОЖНО! Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Finding Power

Существует много потенциальных источников энергии, но, к сожалению, электрические правила запрещают любые подключения к «выделенным» цепям. Это исключает 20-амперные цепи для небольших бытовых приборов на кухне (вы не можете использовать розетки на столешнице для питания) или столовых, 20-амперные цепи для прачечной и 20-амперные цепи для ванных комнат. Если в распределительной коробке освещения есть горячая, нейтральная и заземленная, вы можете получить от нее питание. Другие возможности включают распределительную коробку в подвале или розетку с другой стороны стены от шкафов (мы использовали розетку в прихожей). Убедитесь, что есть защищенный маршрут для прокладки электрического кабеля от выбранного вами источника питания к нижним шкафам.

Несмотря на то, что новым светильникам под шкафом не требуется много энергии, убедитесь, что они не перегрузят существующую цепь. Этот процесс утомительный и может занять у вас несколько часов, но это необходимый шаг для безопасной работы. Вот как это сделать. Чтобы определить, может ли схема, которую вы хотите использовать, работать с дополнительными источниками света без перегрузки, сначала отключите цепь на главной панели. Затем пройдите по дому, включив свет и другие электрические предметы. Сложите мощность всего, что не работает, то есть всего, что есть в этой цепи.

Затем добавьте мощность ламп, которые вы будете добавлять. Мы рекомендуем максимальную подключенную нагрузку 1440 Вт для 15-амперной цепи и 1920 Вт для 20-амперной цепи. (Ток цепи указан на прерывателе или предохранителе.) Если общая мощность превышает эти значения, найдите другую цепь. Если вы запутались, вызовите лицензированного электрика, чтобы помочь с этой частью.

Наконец, убедитесь, что электрическая коробка достаточно велика для размещения добавляемых проводов (см. «Расчет размеров коробки»). Если коробка слишком маленькая, замените ее на большую.

После того, как вы выбрали электрическую коробку для подключения, выключите автоматический выключатель или выкрутите предохранитель, управляющий цепью. Некоторые электрические коробки содержат более одной цепи. Прежде чем выполнять какие-либо работы в коробке, проверьте все провода с помощью бесконтактного тестера напряжения, чтобы убедиться, что они «разряжены».

Планирование маршрута проводки

Первый шаг — определить, к какому базовому шкафу вы будете подключать питание. Чтобы определить положение розетки в базовом шкафу, закрепите 8-дюймовый штырь. вставьте вешалку в дрель и просверлите отверстие рядом с розеткой и в задней части шкафа. Затем отметьте 12 дюймов. квадрат и вырежьте отверстие для доступа ( Фото 2 ) непосредственно за электрической коробкой. Хорошо работает острая пила для замочной скважины. Следите за тем, чтобы разрез был неглубоким, чтобы не задеть электрические или водопроводные линии. Затем прикрутите соединительную коробку к задней части шкафа чуть ниже уровня ящика ( Фото 3 ). Металлический ящик глубиной 4 x 4 x 2-1/8 дюйма, который мы используем, достаточно велик, чтобы вместить показанные провода. Если для вашей установки требуется больше кабелей, рассчитайте необходимый размер коробки и при необходимости купите распределительную коробку большего размера.

Просверлите отверстия диаметром 1-1/8 дюйма в боковых стенках шкафа и пропустите 1/2 дюйма. flex для каждого источника света или группы источников света, для выключателя и для питания (, фото 4, , и , , рис. A, ). Оставьте дополнительные 6 дюймов изгиба там, где он входит в стены. Разверните отрезанный конец гибкого кабеля, чтобы удалить заусенцы, и установите гибкие соединители на обоих концах.

Возможно, вам придется отодвинуть плиту от стены или выдвинуть посудомоечную машину, чтобы вы могли проложить кабель за ними. Обязательно направьте его туда, где он не будет мешать, когда вы вернете приборы на место. Если у вас есть недоступный угол, вам, возможно, придется вырезать отверстие для доступа в боковой части шкафа, чтобы запустить гибкий кабель. При необходимости проложите кабель через чердак или подвал, чтобы пройти через области, которые не соединены нижними шкафами.

Протолкните или используйте липкую ленту, чтобы протянуть кабель в пластиковой оболочке через гибкий кабель ( Фото 7 и 8 ). Оставьте дополнительные 12 дюймов кабеля в распределительной коробке и несколько футов за пределами того места, где должны заканчиваться кабели. Лучше потерять несколько футов кабеля, чем остаться коротким.

После того, как кабель протянут в гибкий трубопровод, просверлите отверстия в задней части основного шкафа ( Фото 8 ) и в нижней части навесного шкафа ( Фото 8 и 10 ) и вырежьте отверстие для переключателя ( Фото 11 ). Протяните кабель до этих мест ( Фото 8 ). Метод ловли, показанный на фото , фото 8, , также подходит для изолированных стен. Вам просто нужно немного постараться, чтобы зацепить рыбную ленту вешалкой. С помощью пилы просверлите отверстие в задней части шкафа под углом, чтобы лучше подогнать изгиб. Вставьте конец гибкого кабеля в стену и закрепите его ремнями, расположенными через каждые 4-1/2 фута и в пределах 12 дюймов от каждого отверстия в шкафу и в пределах 12 дюймов от распределительной коробки ( Фото 6 ).

Установка светильников и окончательные соединения

Завершающим этапом является монтаж и подключение осветительных приборов и подключение проводов в распределительной коробке, розетке и распределительной коробке. Фотографии 13 и 14 и рисунок B показывают, как это сделать. Дважды проверьте провода в розетке с помощью бесконтактного тестера напряжения, чтобы убедиться, что питание отключено, прежде чем выполнять окончательные соединения в этой коробке.

Если возможно, установите диммер вместо обычного выключателя. Уточните у производителя, требуется ли обычный диммер, магнитный диммер или электронный диммер. Затем следуйте инструкциям на упаковке по подключению диммера.

Когда вы закончите подключение проводов в распределительной коробке в соответствии с Рисунок B , привинтите металлическую накладку к распределительной коробке. Затем закройте отверстие в задней части шкафа, завинтив большой квадрат 1/4 дюйма. фанера над проемом.

Освещение кухни под шкафом за 9 шагов

Детали проекта

Skill

1 из 5
Легкий
Требуется следовать указаниям, но не поднимать тяжести

Стоимость

От 100 до 125 долларов

Расчетное время

От 2 до 3 часов

На большинстве американских кухонь есть недостающий элемент, и это не плита за 7500 долларов и не холодильник площадью 4 акра. Нет, это просто хорошее освещение. А хорошо освещенная кухня начинается с рабочего освещения под шкафом.

Эти скрытые светильники, которые довольно легко встроить под верхние навесные шкафы, заливают столешницу ярким белым светом — благо для всего, от нарезки овощей до чтения рецептов. Подключите светильники к диммеру, как показано здесь, и вы также получите ключ к драматическому акцентному освещению или ночному свету для полуночных перекусов.

Если вы немного не уверены в работе с электричеством, не волнуйтесь. Эта установка проста и безударна, если вы сначала отрежете сок в коробке размыкателя.

Для тех, кто хочет модернизировать свою кухню с помощью светодиодного освещения под шкафом (см. видео выше), установка не так проста и требует специальных навыков в области электрики.

Обзор освещения под шкафом

Иллюстрация Грегори Немека

Как установить освещение под шкафом

1. Обведите контур новой электрической коробки

Фото Колина Смита

Отключите электричество на кухне на главном электрощите. Чтобы убедиться, что питание отключено, подключите радиоприемник к настенной розетке на столешнице, от которой вы будете получать электричество, и убедитесь, что радио не работает при включении. Или вы можете использовать лампу — и убедитесь, что она не горит.
Отвинтите настенную пластину, затем отсоедините провода от розетки и извлеките ее из распределительной коробки.
Коробка прибита к стене с одной или другой стороны. Узнайте, какой, заглянув между сторонами коробки и гипсокартоном.
Поместите двухсекционную старую электрическую коробку над существующей коробкой в стене так, чтобы расширение отверстия находилось на неприкрепленной стороне существующей коробки — вдали от стойки — и затем обведите ее карандашом.

2. Снимите старую электрическую коробку

Фото Колина Смита

Увеличив отверстие, убедитесь, что кабель, идущий в электрическую коробку, не закреплен, затем используйте плоскую монтировку, чтобы извлечь его.

3. Протяните кабель новой длины

Фото Колина Смита

Удерживая светильник на месте, найдите предварительно выбитое отверстие сзади.
Отметьте стену прямо от этой «выбивной» пробки. Используйте искатель стержней, чтобы увидеть, есть ли стержень стены между отметкой и отверстием для электрической коробки. Если это так, переместите метку на другую сторону шпильки.
Сверлом диаметром ½ дюйма просверлите стену прямо под верхним навесным шкафом.
Отрежьте отрезок электрического кабеля 12/2 Нм (неметаллический) достаточной длины, чтобы протянуть его от ½-дюймового отверстия до отверстия двухсекционной коробки, плюс 24 дюйма.
Вставьте один конец кабеля в ½-дюймовое отверстие, просверленное в верхней стенке фартука.
Затем осторожно протяните руку в отверстие, где будет установлена электрическая коробка, возьмитесь за конец кабеля и протяните его на кухню.

4. Установка светильника

Фото Колина Смита

Снимите крышку и металлическую планку патрона, удерживающую лампочки, с осветительного прибора, чтобы у вас было место для работы.
Прижмите приспособление к нижней части шкафа, затем сдвиньте его вперед, пока оно не спрячется за передним краем шкафа.
Прикрутите его к шкафу с помощью прилагаемых винтов.
С помощью плоской отвертки подденьте круглую заглушку с задней стороны светильника.

5. Установите разъем кабеля

Фото Колина Смита

Установите кабельный разъем в выбивное отверстие, чтобы удерживать кабель на месте и защищать его от острых краев устройства.
Снимите 6 дюймов внешней пластиковой оболочки с конца кабеля.
Протяните кабель через разъем.
Затяните винты разъема, чтобы закрепить кабель. Убедитесь, что разъем прижимается к пластиковой оболочке кабеля, а не к отдельным проводам.

6. Установите новую электрическую коробку

Фото Колина Смита

Держите новую двухпостовую электрическую коробку рядом с отверстием, которое вы прорезали в стене фартука.
Вставьте конец существующего кабеля — тот, который был прикреплен к розетке — в двухпостовую коробку.
Затем протяните конец кабеля, идущего от светильника, также в коробку. Далее вставьте коробку в отверстие и плотно прижмите ее к стене.
Обратите внимание, что в коробке есть два винта, по одному в каждом диагональном углу. Когда вы начнете затягивать винты, пластиковые ребра коробки поднимутся за гипсокартон.
Продолжайте затягивать винты, пока не почувствуете, что ребра плотно прилегают к задней части гипсокартона, фиксируя коробку на месте.

Совет. Перед тем, как вставить двухпостовую коробку в стену, проверьте ее, чтобы убедиться, что ребра выдвигаются.

7. Установка розетки GFCI

Фото Колина Смита

Соедините оголенные медные заземляющие провода как существующего, так и нового кабеля с помощью зеленого соединителя косички.
От оставшегося кабеля отделите белый провод и отрежьте два куска длиной 8 дюймов. Снимите ½ дюйма изоляции с их концов и соедините их с обоими белыми проводами в коробке с помощью разъема для проводов.
Прикрепите другой конец одного из 8-дюймовых белых проводов к серебряной винтовой клемме GFCI с пометкой «линия белого провода».
Отрежьте два черных провода длиной 8 дюймов, снимите ½ дюйма изоляции и соедините их с черным проводом, идущим от существующего кабеля (розетки).
Прикрепите свободный конец одного из этих проводов к клемме GFCI «горячая линия».
Оберните косичку вокруг зеленого винта заземления на GFCI, оставив не менее 4 дюймов провода, торчащего за пределы винта.
Снимите пластиковую оболочку с оставшегося кабеля, который вы купили, отделите белый провод и отрежьте два куска длиной 8 дюймов. Снимите 1/2 дюйма изоляции с их концов с помощью инструментов для зачистки проводов и соедините их с обоими белыми проводами в коробке с помощью разъема для проводов.

Совет: Скрутите провода вместе с помощью пассатижей, прежде чем завинчивать соединители проводов.

8. Подключите новый диммер

Фото Колина Смита

Возьмите свободный конец оставшегося 8-дюймового черного провода и подсоедините его к черному проводу на переключателе освещения с помощью разъема для проводов.
Подсоедините желтый провод диммера к черному проводу, идущему от только что установленного светильника.
Подсоедините оголенный медный провод заземления, идущий от GFCI, к зеленому проводу заземления диммера, используя проводной разъем.
Подсоедините последний белый провод к белому проводу диммера с помощью разъема для проводов.
Аккуратно сложите лишние провода в коробку, затем закрепите GFCI и диммер с помощью прилагаемых винтов.

Совет. При использовании светодиодного освещения убедитесь, что переключатель предназначен специально для светодиодного освещения.

9. Окончательная отделка крепления и настенной пластины

Фото Колина Смита

Начните с повторной установки блока розеток в светильник, но пока не устанавливайте лампочки на место.
Внутри каждого светильника есть белый, черный и зеленый провода. Соедините их с проводами того же цвета, идущими от кабеля, используя соединители проводов: черный к черному, белый к белому и голая медь к зеленому.
После того, как проводка будет завершена, добавьте лампочки в блок розеток и установите крышку на светильник.
Затем привинтите двухпостовую настенную пластину.
Включите питание и проверьте свою работу.

Совет: никогда не прикасайтесь к галогенной лампе голыми руками; ваши естественные кожные масла могут повредить лампочку. Также может быть очень жарко!

Различные типы лампочек

Иллюстрация Грегори Немека

Для освещения шкафов используются три основных типа ламп: люминесцентные, кварцево-галогенные и ксеноновые.

Флуоресцентные лампы меньше нагреваются, потребляют меньше электроэнергии и более доступны по цене; но они могут гудеть, мерцать и излучать желтоватый свет. Выберите люминесцентный светильник с высококачественным электронным балластом для быстрого запуска и бесшумной работы, а также используйте лампу холодного белого цвета. Люминесцентные светильники работают при обычном сетевом напряжении (120 вольт).

Галогенные и ксеноновые лампы дороже в эксплуатации и замене, но они излучают очень яркий белый свет. Свет галогена самый яркий, но ксенон горит холоднее и горит дольше. В ксеноновых светильниках используется низкое напряжение; трансформатор понижает напряжение со 120 до 12 или 20 вольт. Галогенные светильники идут в любом случае. Если вы выбираете низкое напряжение, ищите светильник со встроенным трансформатором.

Инструменты

Инструменты и материалы

Плоская монтировка
Многогранная отвертка
