Монтаж инфракрасного плёночного теплого пола под плитку, установка инфракрасного теплого пола своими руками

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Содержание

Инфракрасный теплый пол под плитку
Монтаж инфракрасного пола под ламинат

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

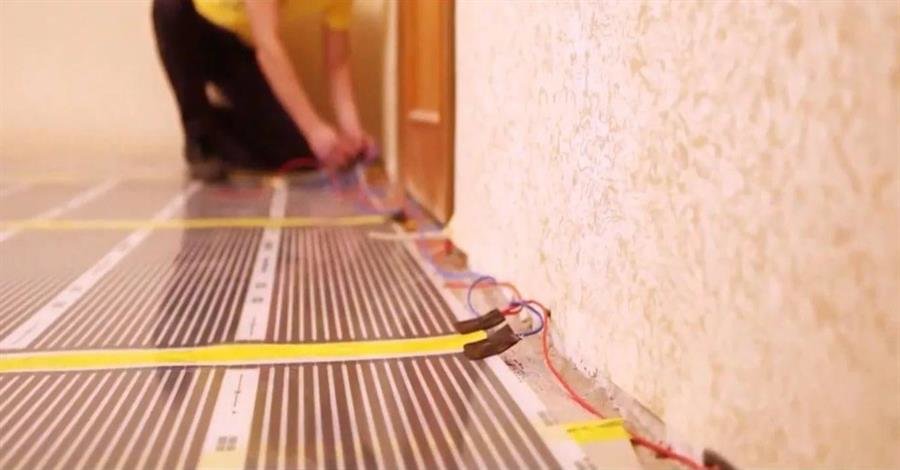

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.

Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).

Керамическая плитка поверх инфракрасного теплого пола

Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
- Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
- Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Ваше имя:

Ваш e-mail:

Комментарий:

Установка инфракрасного теплого пола: основные этапы, советы

Монтаж инфракрасного теплого пола – процедура, требующая от исполнителя аккуратности и строгого следования предписаниям производителя. Если вы приобрели дорогостоящую систему с программируемым термостатом и не хотите рисковать, лучше доверить установку профессионалам. Если нет желания тратить лишние деньги, можно попробовать разобраться самостоятельно, тем более что это не так сложно, как в случае с водяным отоплением.

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

подготовка основания;
крепление изоляционного материала;
укладка пленки/матов;
установка защитного материала;
настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

Терморегулятор

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

электромеханическим;
электронным;
программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.

Монтаж

Прежде чем начать монтаж инфракрасной пленки, необходимо подготовить для нее основание. Черновой пол должен быть безупречно чистым и ровным. Если уровень фиксирует на поверхности перепад высоты более 3 мм, следует устранить дефект с помощью подходящего строительного материала. Кроме того, нужно заделать все трещины и расколы. Дождавшись, когда «заретушированная» поверхность высохнет, ее тщательно пылесосят и вытирают чистой тряпкой.

Начинается установка инфракрасного теплого пола с укладки гидроизоляции. Она должна защищать систему от влаги, поступающей снизу. После этого размещают слой теплоизоляции. Отдельные «знатоки» считают, что гидроизоляционного материала вполне достаточно. В принципе, ничто не мешает последовать их совету, но только при условии, что вы можете позволить себе дополнительные расходы энергии. Укладка инфракрасного пола без качественного утеплителя с отражающими свойствами приведет к тому, что система будет немного обогревать и помещение, расположенное внизу.

Выбор теплоизоляционного материала определяется типом финишного покрытия. Если планируется класть плитку, обратите внимание на подложку из технической пробки. Дешевле можно приобрести полипропилен, экструдированный пенополистирол, металлизированную лавсановую пленку. Если вы делаете монтаж инфракрасного теплого пола своими руками, не забудьте основательно закрепить теплоизоляцию. Обычно стыки листов утеплителя проклеивают скотчем.

Настил пленки/матов

Установку и подсоединение терморегулятора к сети можно произвести как перед укладкой, так и после нее. Делайте, как вам удобнее. Перед работой обязательно составляется схема подключения инфракрасного теплого пола. Когда речь идет о пленке, важно определить места, где будет располагаться стационарная мебель и тяжелое оборудование. Расстояние от стен должно быть не меньше 10 см при допустимом максимуме 40-50 см.

Если речь идет о том, как подключить теплый пол инфракрасный пленочный или стержневой в качестве основной системы отопления, минимальная площадь охвата составляет 70%. В противном случае, обогрев будет недостаточным. Вообще, для этой цели чаще задействуют кабельное (в квартирах) или водяное (в частных домах) оборудование. ИК конструкции, как правило, являются дополнением к центральному отоплению. Такой монтаж инфракрасной пленки для теплого пола требует «всего» 40% охвата площади. Естественно, что плотность покрытия вы определяете сами. Мы просто обозначили допустимые минимумы.

Зачастую схема подключения инфракрасного пола требует укорачивания пленки или мата. Для этого на поверхности материала обозначены специальные линии. Резать в других местах строго запрещается. Полосы нужной длины раскладываются таким образом, чтобы контакты проводов были на ближней к термостату стороне. Устанавливать дорожки длиннее 8 м настоятельно не рекомендуется. Это плохо скажется на общей функциональности оборудования.

Перед тем как подключить ленточный теплый пол к регулятору, к нему нужно подсоединить кабель. На края медной полосы устанавливаются контактные зажимы, к которым крепится провод. Все необходимые для монтажа элементы и подробная инструкция должны прилагаться к системе отопления. Если по каким-то причинам они отсутствуют, надежнее обратиться к мастеру, у которого есть и нужные комплектующие, и опыт подобных работ.

На следующем этапе, к инфракрасному полу подключают датчик терморегулятора. Кабель, ведущий к термостату, обычно прячут в гофре. Сам датчик необходимо установить так, чтобы он не контактировал с внешними раздражителями. Другие соединения и места разрезов тоже тщательно изолируют. Убедившись в аккуратности и надежности монтажа, переходят к завершающим стадиям процесса.

Подключение и монтаж пола

Подробно описывать, как подключить инфракрасный пол к регулятору, нет особой необходимости. Просто провода крепятся к соответствующим разъемам на термостате. Подсоединение прибора к сети – процесс более сложный и даже небезопасный для жизни. Если вы человек, не имеющий понятия о работе с электричеством, самостоятельная установка противопоказана.

Если минимальные навыки есть, вы легко осуществите подключение инфракрасной пленки, придерживаясь схемы производителя терморегулятора. Большинство специалистов рекомендуют перестраховаться, поставив УЗО. Этот прибор автоматически отключит напряжение в случае электрического пробоя. Когда речь идет о ванной или туалете, отсутствие подобной защиты недопустимо.

Если тестирование показало, что система функционирует нормально, можно приступать к финишному монтажу. Сначала настилают специальную подложку, после чего заливают стяжку или сразу кладут покрытие на клеевую основу. Если вас интересует, как установить инфракрасный теплый пол для конкретной поверхности, больше информации вы можете получить на нашем сайте в Москве. Помимо профессиональных экспертов, своим опытом с вами готовы поделиться другие пользователи нашего ресурса.

3 совета по установке инфракрасных нагревательных панелей

Установка инфракрасных панельных обогревателей, как правило, очень проста и выполняется быстро. Тем не менее, есть 3 момента, о которых следует помнить, чтобы в полной мере воспользоваться преимуществами инфракрасной панели обогрева и избежать ошибок при установке. Как правильно расположить, подобрать размеры и установить панельный инфракрасный обогреватель, описано в наших следующих 3 советах.

Совет 1: Сколько ватт и сколько инфракрасных панельных обогревателей мне нужно?

Сколько ватт вам нужно, зависит от индивидуальных условий вашего дома, таких как теплоизоляция и средняя температура. Воспользуйтесь нашим калькулятором отопления, чтобы получить представление о приблизительной мощности вашего дома. Тем не менее, мы рекомендуем обратиться к дилеру Sundirect, который проконсультирует вас бесплатно. Поскольку необходимо учитывать не только размер помещения и теплоизоляцию, но и местную наружную температуру и т. д. Для больших помещений, если вы не хотите, чтобы обогревалась только одна зона, мы рекомендуем установить несколько инфракрасных нагревательных панелей вместо одной большой, чтобы равномерно распределить тепло. тепло в помещении.

Совет 2: Установка инфракрасной обогревательной панели за 5 шагов

С Sundirect вы можете выбирать между различными моделями инфракрасных обогревателей. Пакет содержит полный установочный материал. Все, что вам нужно, это уровень, дрель и, возможно, метр. Зеркальные, стеклянные и бескаркасные инфракрасные обогреватели используют практичное решение для крепления Easy-Fit. С помощью прилагаемой монтажной рейки вы можете легко и безопасно закрепить панельный инфракрасный обогреватель за 5 шагов на потолке или стене. В нашем видео показано, как это просто.

Второй вариант — наша бюджетная серия PE-Plus с рамкой. Эта серия поставляется без монтажной рейки и вешается непосредственно на шурупы на стене. Если вы хотите установить эту серию на потолке, просто закажите монтажную шину BC004. Этот инфракрасный обогреватель также может быть установлен в течение 15 минут. В нашем видео показано, как это сделать!

После того, как нагреватель будет закреплен на стене, вы можете подключить его к нашим пультам дистанционного управления термостатом Smart1. 0, Smart1.0 Pro с Wi-Fi или SmartPlug с Wi-Fi.

Совет 3: Найдите лучшее место для установки инфракрасного обогревателя!

При размещении инфракрасного панельного обогревателя в помещении есть некоторые вещи, которые вы можете сделать неправильно, и в конечном итоге мы хотим в полной мере воспользоваться положительными свойствами лучистого тепла. Обратите внимание на следующее:

Устанавливайте панельный инфракрасный обогреватель таким образом, чтобы никакие предметы не блокировали обогреватель , поскольку в противном случае лучистое тепло не попадет в помещение.
Предметы и стены аккумулируют лучистое тепло , поэтому панельный инфракрасный обогреватель следует устанавливать напротив предметов, материал которых может накапливать тепло. Стекло и пластик плохо аккумулируют тепло. Так что не ставьте обогреватель напротив окон!
Ассортимент инфракрасных нагревательных панелей составляет прибл. 3м. Если вы хотите отапливать большие помещения, монтируйте его либо на потолке, либо монтируйте два обогревателя на противоположных стенах.
Угол излучения инфракрасных обогревателей составляет около 120 градусов. Имейте это в виду, чтобы правильно разместить инфракрасный обогреватель и рассчитать идеальное расстояние обогревателей друг от друга.
Высота монтажа панельного инфракрасного обогревателя на стене должна быть на уровне роста человека.
При монтаже на потолке не устанавливайте инфракрасный обогреватель непосредственно над зонами отдыха, где вы будете проводить много времени в одном и том же положении. Если нагреватель установлен прямо над головой, это может вызвать головную боль, подобную постоянному нахождению на солнце. Поэтому убедитесь, что при установке над кроватью или столом голова не находится прямо под обогревателем.
С инфракрасными панельными обогревателями у вас есть возможность создать отапливаемых зон в помещении. Так что если у вас есть открытые пространства, но в основном вы используете только одну зону, то устанавливайте обогреватель именно в этой зоне. Это экономит энергию!
При установке инфракрасного обогревателя также обратите внимание на то, какие стены особенно холодные. Если вы живете в старом доме, изоляция дома обычно плохая, и рекомендуется размещать обогреватель напротив наружной стены , чтобы предотвратить образование плесени. В некоторых блогах вы читали, что в этом случае обогреватель следует устанавливать на наружную стену. Это не правильно! Хороший инфракрасный обогреватель, такой как у Sundirect, изолирован сзади, так что сзади очень мало тепла. Кроме того, угол излучения не распространяется на заднюю часть обогревателя, и только фактическая поверхность инфракрасного обогревателя будет излучать небольшое количество тепла. Если ваши стены хорошо изолированы, вы можете разместить инфракрасный обогреватель на каждой стене в комнате.
У вас достаточно места на стене? Если нет, мы рекомендуем потолочный монтаж . Побочным эффектом будет то, что вы еще и нагреете пол. Это особенно хорошо работает с деревянными, керамическими или натуральными каменными полами, которые особенно хорошо сохраняют тепло.
Вы хотите убить двух зайцев одним выстрелом и иметь обогреватель, который может выполнять несколько задач ? Используйте инфракрасный панельный обогреватель в качестве картины, зеркала или полотенцесушителя.

Установка панели инфракрасного обогрева относительно проста и быстра, а если вы будете следовать нашим советам, то долго будете наслаждаться теплом инфракрасного обогрева. Не знаете, как подключить инфракрасный обогреватель в своем доме или не хотите устанавливать инфракрасный обогреватель самостоятельно? Тогда получите бесплатную консультацию от дилера Sundirect!
