Твердотопливные котлы длительного горения с водяным контуром для дома: Твердотопливные котлы с водяным контуром, купить котёл твердотопливный с водяным контуром в Москве: от 29970 рублей

Содержание

ТОП-5 твердотопливных котлов длительного горения с водяным контуром

В местах где отсутствует газоснабжение наилучшим вариантом будет использование твердотопливных котлов длительного горения с водяным контуром. Данные агрегаты обладают высокой производительностью, в то же время они потребляют меньше топлива по сравнению с обычной печью.

Если ранее были известны только самодельные твердотопливные котлы, то сегодня эту продукцию представляет большая группа производителей. Сегодня рассмотрим их характеристики, преимущества и недостатки. А также в конце статьи я размещу рейтинг 5 лучших твердотопливных котлов с водяным контуром за 2021 год.

СодержаниеПоказать

  • 1 Принцип работы котла на твердом топливе длительного горения
  • 2 Устройство моделей с одним и двумя контурами
    • 2.1 Одноконтурные
    • 2.2 Двухконтурные твердотопливные котлы
  • 3 Преимущества котлов длительного горения
  • 4 Недостатки котлов длительного горения
  • 5 Как выбрать котел длительного горения
  • 6 Рейтинг Топ 5 твердотопливных котлов с водяным контуром 2022 года
    • 6. 1 Stropuva Mini S8 8 кВт
    • 6.2 «Теплодар»
    • 6.3 «Buderus»
    • 6.4 ZOTA Тополь-32ВК 32 кВт
    • 6.5 ТЕПЛОВЪ Универсал TA-40 40 кВт

Принцип работы котла на твердом топливе длительного горения

Представленная установка отличается довольно простым принципом работы. В отличие от обычных твердотопливных котлов с водяным контуром, в которых процесс сжигания топлива происходит снизу вверх, когда поток исходящих горячих газов способствует возгоранию следующих уровней топлива.

В котлах длительного горения сгорание производится сверху вниз, так существенно замедляется горение. Очаг высокой температуры располагается в верхних слоях топлива, разогревая воздух до предела. По мере того, как топливо прогорает, зона пламени спускается ниже.

Результатом такого процесса становится наиболее эффективный режим расхода топлива, после полного сгорания остается самый минимальный объем пепла или золы.

Представленные твердотопливные котлы длительного горения с водяным контуром могут использовать для работы различные материалы:

  • опилки;
  • торф;
  • уголь;
  • пеллеты;
  • дрова.

Произведя одну закладку можно рассчитывать на срок от 7-ми до 35-ти часов бесперебойной работы, длительность сгорания находится в прямой зависимости от выбранного режима.

Устройство моделей с одним и двумя контурами

Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.

Одноконтурные

Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.

Топка

Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.

Конструкция топки составлена из следующих элементов:

  • люк (дверца) через который загружают топливо;
  • зона выхода продуктов сжигания;
  • колосники;
  • отделение для сбора просевшей золы;
  • отверстие для подачи воздуха.

В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.

Водяная рубашка

Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.

Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.

Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.

Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.

Система думоудаления

Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.

Контроль температуры

Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.

Надежность этого устройства обеспечивает простота конструкции, ведь заслонка прочно связана с подвижным регулятором, способным изменять скорость подачи, что выгодно отличает продукцию от самодельных образцов кустарного производства.

Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.

Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.

Двухконтурные твердотопливные котлы

Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.

Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.

Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.

Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.

Преимущества котлов длительного горения

Данные устройства обладают рядом преимуществ, позволяющих их использовать для отопления любого помещения вне зависимости от места расположения вместо привычной печи. Полная автономность от различных коммуникаций делает их незаменимыми для строений удаленных от центров цивилизации.

Можно выделить следующие положительные качества:

  • способность обеспечивать качественное отопление помещений в районах не обеспеченных газоснабжением;
  • простота обслуживания и экономичный режим сжигания топлива;
  • устройство использует режим максимального сгорания топлива, что исключает выброс в атмосферу вредных веществ;
  • принцип работы позволяет осуществлять минимальное число загрузок топлива в сутки;
  • конструкция позволяет осуществлять ускоренный нагрев теплоносителя. Что позволяет быстро прогреть отапливаемое помещение;
  • минимальное количество продуктов сгорания упрощает процесс очистки агрегата.

Транспортировка топлива для котлов твердотопливных не требует использования дополнительных приспособлений, и не представляет опасности в отличие от перевозок сжиженного газа.

Недостатки котлов длительного горения

Несмотря на ряд заметных преимуществ данные устройства обладают некоторыми недостатками, которые следует учитывать в случае их выбора.

Среди основных недостатков можно отметить следующие характеристики:

  • высокая стоимость приборов контроля, которая заметно увеличивает общую стоимость оборудования;
  • загрузка топлива производится вручную;
  • габариты установки предполагают наличие пространственного места для установки, а также существует необходимость в складе для хранения топлива;
  • продукты горения можно отвести лишь при помощи полноценного дымохода;
  • высокие требования предъявляются к качеству топлива.

Перед установкой указанного оборудования рекомендуется получить консультацию у специалистов или людей имеющих опыт эксплуатации.

Как выбрать котел длительного горения

Прежде чем отдать предпочтение той или иной модели котла длительного горения необходимо обратить внимания на некоторые правила выбора, позволяющие подобрать оптимальные параметры для каждого отдельного помещения.

  1. Необходимо иметь представление о виде топлива, которое предполагается использовать. Различные модели могут иметь собственные ограничения на разновидности и качество продуктов сжигания. Только как дровяной котел могут использоваться все модели.
  2. Для определения мощности котла необходимо знать общий объем отапливаемого помещения в кубических метрах.
  3. Следует обращать внимание на значение КПД выбранного агрегата, чем выше его значение, тем к более экономичному режиму расположено устройство.
  4. Следует заранее подготовить площадку для установки оборудования в соответствии с имеющимися габаритами. Также важно учесть маршрут доставки устройства к месту, ведь его габариты могут не войти в узкие проходы.
  5. Определенными преимуществами обладают котлы, имеющие просторную камеру сжигания и съемный поддон для сбора золы. При удачном выборе этих параметров загрузку топлива производят не чаще 2-х раз за сутки, а чистку можно производить 1 раз в 2 месяца.
  6. Необходимо обращать внимание на материал, из которого изготовлен агрегат. С одной стороны наиболее длительный срок службы обеспечивают чугунные установки, они практичней, если используются как котел на дровах. С другой — при использовании угольного материала, в качестве топлива, лучше отдавать предпочтение образцам из легированной стали, которые лучше подходят для высокотемпературных режимов.

Рейтинг Топ 5 твердотопливных котлов с водяным контуром 2022 года

На современном рынке представлено достаточно много моделей твердотопливных котлов, однако стоит обратить внимание на тройку лидеров в этой гонке.

Stropuva Mini S8 8 кВт

Всего лишь одна закладка сырья обеспечит теплом на целые сутки. Пеллеты горят 48 часов, в зависимости от качества топлива.

Характеристики:

Основное назначение-для отопления

  • камера сгорания-открытая
  • объем — 40л;
  • мощность котла— 8 кВт;
  • отапливаемая площадь — до 90м2;
  • вес — 145кг;
  • габариты — 55,5*136,5×55,5 см.

«Теплодар»

Эта фирма занимается изготовлением различного теплового оборудования, включая котлы длительного горения. Она является безусловным лидером поставок на отечественном рынке, а также реализует свою продукцию потребителям ближнего зарубежья. Широким спросом котлы данной компании пользуются благодаря высокой надежности.

Твердотопливные установки длительного горения от этого производителя отличаются высоким КПД, обеспечивая максимально экономичный режим при высокой производительности. Кроме этого агрегаты способны работать на большинстве видов твердого топлива, в качестве которого можно использовать не дрова, торфобрикеты или уголь.

Особенной популярностью пользуются котлы «Купер», этот модельный ряд способен работать на всех видах топлива, включая пеллеты. Кроме этого данное оборудование
получила высокую оценку своей производительности, такой котел имеет КПД 87 %.

«Buderus»

Дебютировавшая в 2004 г на отечественных рынках фирма быстро получила признание. Уже к 2008 г уверенно она заняла свою нишу на российском рынке отопительного оборудования. Немецкое качество котлов фирмы «Buderus» пришлось по вкусу многим потребителям, которые воспользовались услугами производителя, невзирая на высокую стоимость оборудования.

Средняя цена твердотопливного котла этой марки может превосходить отечественные аналоги в 3-5 раз. Высокая производительность, простота обслуживания и надежность данного оборудования, получает положительные отклики даже в суровых климатических условиях.

ZOTA Тополь-32ВК 32 кВт

Это достаточно молодая российская компания, дебютировавшая в 2007 г. Она постоянно предлагает на рынке новые модификации котлов бюджетной группы. Однако более приемлемые по стоимости модели уступают лидерам производства, как в широте ассортимента, так и в приборной комплектации.

Но все же надежность котлов этой марки, на сегодняшний день, нашла много сторонников среди потребителей, которые оценили превосходные характеристики товаров «ZOTA».

ТЕПЛОВЪ Универсал TA-40 40 кВт

Очень надежно защищен от перегрева или замерзания теплоносителя в системе. Существует возможность настроить температуру для двух режимов: ночью и днем. Это очень удобная функция.

Характеристики котла:

  • назначение — отопление и ГВС;
  • мощность — 40 кВт;
  • отапливаемая площадь — до 450м2;
  • КПД котла— 82%;
  • вес — 390кг;
  • размеры — 147*48*77 см.

На этом все, друзья. Надеюсь мой обзор лучших котлов длительного горения с водяным контуром оказался для вас полезным. До скорой связи!

Выбираем дровяной котел длительного горения с водяным контуром

Дровяной котел длительного горения с водяным контуром

Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.

Как выбрать котел на дровах?

Следует обязательно обратить внимание на следующие обстоятельства.

1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.

Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.

При толщине стенок 5 миллиметров он прослужит до тридцати лет. Нужно проанализировать, какой размер дров будет использоваться. Если применять короткие поленья, то больше сил и средств уйдет просто на их заготовку.

Дровяной пиролизный котел длительного горения для работы на поленьях

Важный параметр – электроснабжение дома. Все автоматические твердотопливные котлы не будут работать, если в доме пропадет электроэнергия. В то же время котлы с автоматикой позволяют удлинить срок горения дров. Дерево практически полностью сгорает, с образованием небольшого количества пепла.

Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с отдельным входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.

Чем выше влажность дров, тем будет ниже производительность котла.

В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях – все эти недостатки устранены.

Виды твердотопливных котлов длительного горения с водяным контуром

Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.

Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении. Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен помещения соблюдать не меньше 30 сантиметров.

Самый дешевый вариант – это простой традиционный котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа. Регулировать температуру теплоносителя невозможно.

Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.

1. Котлы с удлинённой топкой и дозированной подачей воздуха в зону горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.

2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.

3. Агрегаты с использованием пиролиза, имеющие две камеры сгорания.

Котлы с дозированной подачей воздуха и разным типом горелок

Пиролизный котел длительного горения Viessmann Vitoligno 100-S

1 — блок управления котлом;
2 — трубчатая водяная рубашка;
3 — объемная камера сгорания;
4 — подача первичного воздуха в котел;
5 — подача вторичного воздуха в камеру;
6 — заслонка первичного воздуха;
7 — заслонка вторичного воздуха;
8 — камера сгорания газов из карбид кремния;
9 — шамотный кирпич;
10 — прочистная дверца.

Некоторые модели имеют датчики температуры и вентилятор, который принудительно подает заданное количество воздуха, создавая искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.

Пиролизные котлы

Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода. Такая работа позволяет дровам сгорать в три раза медленнее.

Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.

Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер. Смотрим фото ниже.

Пиролизный котел «Куппер» «Теплодар»

Этапы функционирования пиролизного котла:

— дрова загружаются на решетку и поджигаются;
— дверцы герметически закрываются;
— открывается заслонка подачи воздуха;
— процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
— в топочную камеру подается такое количество воздуха, которое позволяет дровам медленно гореть.

Кислорода меньше обычного, поэтому образуется газ СО, а не СО2. Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в нижнюю камеру, где утилизируется с дополнительным выделением тепла.

Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.

Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычного. Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.

Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которых циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут производить теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат – бойлер.

Недостатки дровяных котлов

1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива. Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения такую процедуру выполняют через 8 – 12 часов.

2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции. От дров много пыли, сажа и пепел также загрязняют окружающую среду. Поэтому для системы такого отопления должно быть отдельное помещение.

Котел длительного горения Дон

Подключение, параллельно с дровяным, электрического или газового котла

Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, и не даст системе остыть или замерзнуть, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое. Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.

Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.

Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает монтаж оборудования и разводку труб по дому, установит расширительное и бойлерное оборудование.

Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.

nomortogelku.xyz

Читайте также:

Котел твердотопливный с водяным контуром. Твердотопливные котлы: характеристики, цена

Современный твердотопливный котел длительного горения с водяным контуром обеспечивает дом теплом за счет сжигания дров, угля, торфяных брикетов и других пород. Многие такие изделия изготавливаются из металла, например, из стали или чугуна. Именно твердотопливные котлы являются наиболее популярными и экономичными в эксплуатации, поэтому их широко применяют для отопления загородных и загородных домов.

Альтернативный вид отопления

Одноконтурные и двухконтурные твердотопливные котлы считаются самым надежным и простым способом отопления в регионах, где газификация полностью отсутствует или только планируется. Кроме того, такая система очень дешева. По желанию заказчика любой твердотопливный котел с водяным контуром может быть оснащен горелкой, после чего устройство сможет работать на магистральном природном газе. Есть модели этих агрегатов, которые могут работать от электричества благодаря наличию специального оборудования.

Типы котлов в зависимости от материала

Наиболее долговечными являются твердотопливные котлы с водяным контуром из чугуна, которые могут прослужить не менее 20-25 лет. Такие агрегаты просты в эксплуатации и нетребовательны в уходе. Они работают на любом топливе, относительно недороги и легко ремонтируются.

Не менее востребованы стальные котлы. Чаще всего их используют для обогрева больших площадей от 200 кв. М.

В настоящее время появились модели, при производстве которых совмещены два материала: чугун и сталь. Это позволило значительно расширить возможности этих агрегатов.

Преимущества твердотопливных моделей

Твердотопливный котел с водяным контуром, как и любой аналогичный агрегат, имеет определенные преимущества, позволяющие выделить его на фоне других устройств. Перечислим основные из них:

  • Данная система является альтернативным видом отопления для помещений, где нет возможности провести газ или использовать электроприборы.
  • Практически все модели оснащены автоматикой, что обеспечивает надежность и безопасность.
  • Длительный срок безупречной эксплуатации (в среднем 20 лет).
  • Твердотопливные котлы (цена которых вполне приемлема по сравнению с другими типами) могут комплектоваться горелкой, что позволит использовать газ для системы отопления.
  • При работе агрегата топливо сгорает полностью, обеспечивая максимальную эффективность.
  • Экологичность и экономичность этого вида отопления делают его весьма популярным.

Несколько слов о недостатках

Твердое топливо имеет некоторые специфические особенности. Например, в таких агрегатах довольно сложно подавать топливо непосредственно в саму топку. Котлы для отопления дома с одной закладкой могут непрерывно работать не более 8-10 часов. Это означает, что после загрузки топлива, например, вечером, к утру оно полностью выгорает, и система начинает постепенно остывать. Скорость этого процесса напрямую зависит от качества утепления помещения. Такие мелкие неудобства легко решаются. Для этого достаточно приобрести компактный электрокотел, который устанавливается вместе с твердотопливным в качестве опоры.

Твердотопливные котлы

Как было сказано выше, твердотопливные котлы могут быть одноконтурными или двухконтурными. Последние модели, помимо основного назначения (отопление дома), способны также нагревать воду для бытовых нужд. Строение таких устройств, как правило, однотипное. Каждый твердотопливный котел с водяным контуром оборудован специальной дымовой трубой. Он представлен патрубком, расположенным в теплообменнике. Он выполняет функцию подогрева воды и отвода газов после сгорания топлива. Внутри котла два цилиндрических бака: один отвечает за подачу горячей воды, другой за работу системы отопления. Циркуляция тепла и воды осуществляется за счет штапельных труб.

Особенностью двухконтурных устройств является возможность работы на разных видах топлива. Именно поэтому многие производители заказывают для таких агрегатов специальные газовые горелки. Это оборудование отображается на стоимости товара, на которую также влияют технические характеристики. Например, простые твердотопливные котлы – цена от 25 тыс. руб., оснащенные газовыми горелками – от 35 тыс. руб., аналогичные 4-х секционные – около 50 тыс. руб.

Требования к монтажу

Установка твердотопливного котла должна производиться в соответствии с определенными правилами. Для этих работ рекомендуется пользоваться услугами квалифицированных рабочих. Они не только проведут монтаж в соответствии с установленными нормами, но и дадут гарантию. Однако это не означает, что нужно полностью доверять специалистам. Поэтому рекомендуется ознакомиться с особенностями монтажа, которые необходимо знать при установке твердотопливного котла с водяным контуром.

  1. Место, где будет собираться данное устройство, не должно быть сделано из горючих материалов. Особого внимания заслуживает секс. Не рекомендуется устанавливать котел на деревянное покрытие. Если этот вопрос нельзя решить кардинально, то необходимо построить качественный негорючий стенд.
  2. Обязательно при установке котла соблюдать определенное расстояние — 20-25 см от всех поверхностей.
  3. Соединение труб должно быть максимально герметичным, так как это может привести к повреждению устройства и другим неприятным последствиям.
  4. Расстояние от выпускного канала, который находится между котлом и дымоходом, не рекомендуется делать более 1 метра.
  5. При необходимости можно подключить бойлер — правильная установка не навредит работе системы отопления и обеспечит стабильное ГВС в помещении.

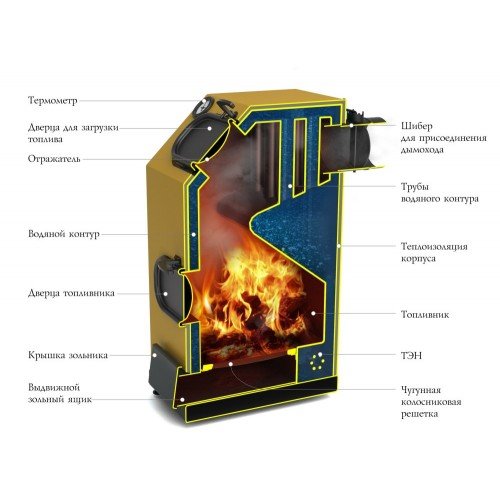

Котел с электрическим ТЭНом

Твердотопливные котлы с водяным контуром, оснащенные электрическим ТЭНом, могут быть настроены на автоматическое включение. Как правило, это необходимо в тех случаях, когда температура теплоносителя падает ниже заданного уровня, например, 35°С. Это означает, что агрегат запускается и начинает работать, а основной твердотопливный котел остается неактивным.

Зоны сброса перегрева для твердотопливных водогрейных котлов —

Скотт Николс Общая информация, советы по установке, технология

Все твердотопливные водогрейные котлы должны быть установлены с возможностью отвода тепла с использованием электроэнергии или без нее. В необычном случае температура котла превышает заданную температуру и температура продолжает расти, зона сброса перегрева может быть единственным средством предотвращения производства пара котлом. Как правило, перегрев происходит во время перебоев в подаче электроэнергии или при отказах оборудования, таких как отказ циркуляционного насоса или системы управления. Чрезмерная тяга дымоходов также может привести к продолжению горения огня в котле, который обычно горит только с принудительной или искусственной тягой. Человеческий фактор – еще одна типичная причина перегрева твердотопливных котлов. Например, если вы забудете закрыть дверцу котла, это может привести к отключению всех типичных средств контроля горения.

Современные твердотопливные котлы, включая нисходящие, газифицирующие и дровяные котлы, менее склонны к перегреву, чем старые дровяные котлы с естественной тягой, но даже современные дровяные котлы могут перегреваться. Монтажники часто могут утверждать, что они имеют многолетний опыт работы с котлами с нисходящей тягой, но не видели и не слышали о случаях перегрева. Это может привести к самодовольству. Однако перегрев – одно из самых страшных событий, с которыми может столкнуться владелец твердотопливного водогрейного котла. Производство пара в водогрейном котле опасно и является неконтролируемым явлением. По этим причинам следует предотвращать перегрев, даже если он никогда не ожидается.

Существуют различные способы охлаждения вышедшего из-под контроля котла. Наиболее типичным методом охлаждения водогрейного котла является создание потока через водяную рубашку котла для отвода тепла. Поток можно создать обычными средствами, например, с помощью циркуляционного насоса. Поток также может быть создан с помощью гравитации. В Европе типично использовать термически активированный клапан, который открывается и пропускает холодную питьевую воду, находящуюся под обычным бытовым давлением, через охлаждающий змеевик, установленный в водяной рубашке котла. Полученная нагретая вода затем стекает в канализацию. Вода продолжает течь через водяную рубашку котла в слив до тех пор, пока котел не остынет настолько, чтобы клапан снова закрылся.

Типовая проводка зоны сброса

Если происходит перегрев и есть электроэнергия, температурный выключатель, такой как аквастат, запускает циркуляционный насос в заданной тепловой нагрузке/зоне тепла. Тепло поступает к радиаторам и рассеивается в воздухе. Однако в случае современного дома, в котором используются PEX или резиновые трубы, большая часть сантехники может не справиться с температурой воды 210 ° F или выше, что обычно наблюдается в котле с перегревом. Если существующие зоны не рассчитаны по температуре для использования в качестве зоны сброса, можно добавить выделенную цельнометаллическую зону сброса. Независимо от типа сантехники, используемой в доме, наличие электричества дает установщикам возможность точно определить размер зоны сброса, поскольку потоки можно легко рассчитать на основе номинальных характеристик циркуляционного насоса и потерь напора в контуре. Кроме того, при использовании циркуляционных насосов зоны сброса могут располагаться в удобных и эффективных местах, не зависящих от самотечного течения перегретой воды.

Другое дело перегрев при отключении электроэнергии. Во время отключения электроэнергии циркуляционные насосы перестают работать, что, вероятно, приводит к потере потока через котел. Большинство современных котлов на дровах имеют усовершенствованные регуляторы воздуха для горения в сочетании с достаточным объемом воды в рубашке котла, чтобы предотвратить образование пара при отключении мощности. Тепло от остаточных источников, таких как горящая древесина, горячий огнеупор и/или решетки, редко вызывает перегрев. Однако, если имеется продолжительный источник тепла и отсутствует поток воды для охлаждения котла, вода в рубашке котла может достичь чрезмерно высоких температур.

Можно предотвратить перегрев с помощью самотечных зон сброса перегрева, но использование этих зон требует осторожности. К счастью, поток без использования энергии возможен, потому что горячая вода поднимается, а холодная падает по трубам. В замкнутом контуре подъем и опускание нагретой и охлажденной воды создает постоянный ток и устойчивый поток. Создание контура, который течет естественно и адекватно, чтобы предотвратить перегрев, требует осторожности. Вот несколько основных ингредиентов:

  1. Линии подачи и возврата не должны быть заблокированы или существенно ограничены, когда питание отключено. Чем больше диаметр труб в зоне сброса тепла, тем лучше для потока. Потери напора должны быть снижены везде, где это возможно. Котлы, установленные в котельных или хозяйственных постройках, удаленных от отопительной нагрузки, должны иметь выделенную зону сброса, расположенную у котла.
  2. По крайней мере отходящая линия подачи должна быть металлической, чтобы предотвратить плавление при перегреве.
  3. Трубопровод подачи в зону сброса должен быть направлен вверх к радиатору(ам) с низким ограничением, например плинтусным конвекторам чугунного радиатора, расположенного над котлом. Поскольку панельные радиаторы часто монтируются с отдельными радиаторными вентилями, их не рекомендуется использовать в зонах гравитационного сброса. Обратный трубопровод должен быть максимально наклонен вниз.
  4. Излучающее устройство должно быть достаточно большим без использования вентиляторов и циркуляционных насосов для адекватного рассеивания тепла и предотвращения перегрева котла.
  5. Радиатор(ы) должен(ы) располагаться так, чтобы достаточное количество воздуха могло циркулировать по поверхностям для охлаждения.
  6. В радиаторе(ах) не должны использоваться индивидуальные механические термостаты, которые уменьшают расход.
  7. Размещение радиатора(ов) зоны сброса в месте, где может ощущаться перегрев, может помочь оператору котла контролировать перегрев котла и предотвратить будущие события. Когда область, в которой находится зона перегрева, становится некомфортно горячей, оператор узнает о наличии проблемы.
  8. Устройство продувки воздухом должно располагаться в верхней точке специально построенной зоны сброса. Поскольку в зоне не будет активной циркуляции, удаление воздуха из зоны часто будет затруднено, если вообще возможно, без средств для удаления воздуха во время установки. Зона сброса с воздушными карманами не будет циркулировать.

Некоторые из этих восьми пунктов будут очевидны, но установщики допускают несколько распространенных ошибок. Во многих случаях в качестве радиатора зоны сброса выбирают ребристую трубу плинтуса. Монтажники часто монтируют ребристую трубу под лагами пола в подвале или наверху стены рядом с котлом. Это неправильное предположение, что эта ребристая труба будет обеспечивать нормальную номинальную мощность при установке на потолке.

Типовая зона свалки плинтуса

Радиаторы плинтуса часто переоцениваются на 15% из-за устаревшего рейтинга, который давал радиаторам плинтуса «премиальную» мощность по сравнению с обычно более высокими чугунными радиаторами, поскольку радиаторы плинтуса расположены ближе к полу, где воздух кулер. Когда более холодный воздух проходит через радиатор, большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в рейтингах I=B=R в литературе по системным платам. Рейтинги плинтусов следует делить на 1,15, потому что коэффициент премиальности на самом деле не доказан лабораторно.

Во-вторых, когда ребристая труба установлена ​​близко к потолку, она также теряет способность рассеивать тепло, потому что она не находится на уровне пола, а низкотемпературный воздух проходит через ребра. Вопреки своему названию, плинтусные радиаторы на самом деле являются плинтусными конвекторами и используют движение воздуха снизу вверх для отдачи тепловой энергии. Номинальные значения мощности плинтуса I=B=R обычно рассчитываются для пара с температурой 215°F и комнатной температуры 65°F. Коэффициент 0,69 применяется для уменьшения мощности для горячей воды. Этот фактор еще более усиливается за счет более высоких температур окружающей среды, которые можно обнаружить у радиатора, прикрепленного к потолку в котельной. Предполагая температуру воды 180°F, но при температуре на высоте потолка 100°F, а не 65°F, применяется коэффициент 0,41. При температуре окружающей среды 65°F коэффициент равен 0,69.. Таким образом, при повышенной температуре потолка производительность ребристых труб плинтуса снижается на 41 % по сравнению с предполагаемой температурой пола 65 °F. до 180°F.

Наконец, скорость потока через ребристую трубу, основанная на гравитации, будет неизвестна. По сравнению с зоной с циркуляционным насосом с механическим приводом, петля с пассивными ребристыми трубами обычно будет иметь сравнительно низкий расход, что еще больше снижает потенциальную производительность. Этот фактор является относительно небольшим фактором по сравнению с температурой. Для расхода ½ галлона в минуту коэффициент равен 0,9.31 или около 93% от того, что будет на выходе при 3 галлонах в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особой заботы о зонах сброса тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс, поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие монтажники никогда не узнают, будет ли то, что они установили, работать должным образом, если котел перегреется. Это одна из причин того, что зоны сброса плохо изучены. Возможностей для обучения очень мало. В идеале существующая зона тепла с нормальной циркуляцией адекватного размера, хорошо подходящая для температуры выше 180°F и расположенная в жилом помещении, но над котлом, лучше всего подходит для зоны сброса. Дизайн зон свалки — это не только наука, но и искусство.
