Трубогиб для профильной трубы в категории «Изделия из металла, пластика, резины»

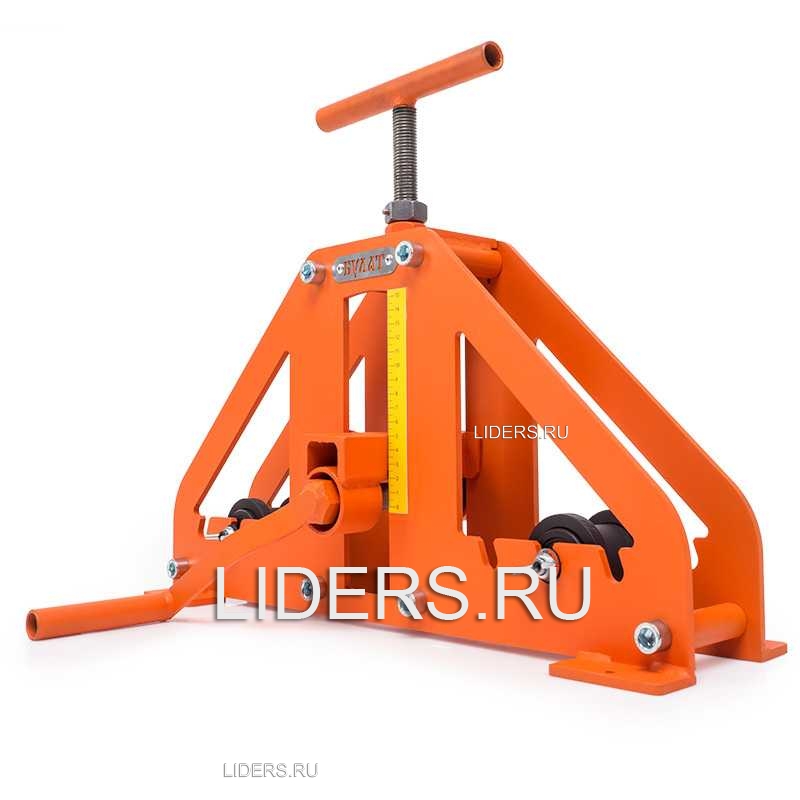

Ручной трубогиб для профильной трубы 40х40
Под заказ
Доставка по Украине
4 169 грн
Купить
Трубогиб ручной для профильной трубы ППР 2
На складе в г. Золотоноша
Доставка по Украине
по 8 800 грн
от 2 продавцов
8 800 грн
Купить
Станок трубогиб ручной для профильной и круглой трубы ТУР с выносными роликами
На складе в г. Золотоноша
Доставка по Украине
по 6 600 грн
от 2 продавцов
6 600 грн
Купить
Трубогиб ручной для круглой и профильной трубы Икар
На складе в г. Золотоноша
Доставка по Украине
4 100 грн
Купить
Трубогиб ручной рычажный для круглой и профильной трубы Гефест 1
На складе в г. Золотоноша
Доставка по Украине
по 9 900 грн
от 2 продавцов
9 900 грн
Купить
RBM 25 M ПРОФИЛЕГИБ ЭЛЕКТРОМЕХАНИЧЕСКИЙ Bernardo | Трубогиб для профильной труба электрическая
Под заказ
Доставка по Украине
137 883 грн
Купить
RBM 35 ПРОФИЛЕГИБ ЭЛЕКТРОМЕХАНИЧЕСКИЙ Bernardo | Трубогиб для профильной труба электрическая
Под заказ
Доставка по Украине
157 727 грн
Купить
RBM 30 ПРОФИЛЕГИБ ЭЛЕКТРОМЕХАНИЧЕСКИЙ Bernardo | Трубогиб для профильной труба электрическая
Под заказ
Доставка по Украине
122 508 грн
Купить
Трубогиб ручной профилегиб 80х80 для круглой и профильной трубы
Доставка по Украине
6 001 грн
5 601 грн
Купить
Трубогиб ручной рычажный для круглой и профильной трубы Гефест 2
На складе в г.
Золотоноша
Доставка по Украине
по 19 800 грн
от 2 продавцов
19 800 грн
Купить
Трубогиб ручной усиленный 50х50 профилегиб для круглой и профильной трубы
Доставка по Украине
5 001 грн
4 601 грн
Купить
Трубогиб електро на 1.5 кВт с электроприводом профилегиб для круглой и профильной трубы
Доставка по Украине
16 400 грн
16 000 грн
Купить
Трубогиб с выносными валами до 60х60 профилегиб для круглой и профильной трубы
Доставка по Украине
8 400 грн
8 000 грн
Купить
Трубогиб ручной профилегиб 50х50 для круглой и профильной трубы
Доставка по Украине
4 451 грн
4 051 грн
Купить
Ролик для трубогиба, роздвижних воріт під круглу та профільну труб . Токарні роботи
Под заказ
Доставка по Украине
300 грн
Купить
Смотрите также
Скидка! Ручной трубогиб с закалеными валами.
Механический профилегиб. От производителя.
Доставка из г. Чернигов
4 500 грн
Купить
Трубогибы пружинные 1/4 3/4 для медных труб (комплект 5 шт) Shine Yea
На складе
Доставка по Украине
460 грн/комплект
Купить
СКИДКА! Трубогибочный станок. Профилегиб 60 х 40 мм. Станок для ковки!
Доставка из г. Чернигов
6 700 грн
Купить
Трубогиб FDB Maschinen HBM-240/16-R
На складе
Доставка по Украине
13 000 грн
12 350 грн
Купить
Трубогиб гидравлический VERKE V 84850 12 тон 6 профилей
На складе в г. Львов
Доставка по Украине
6 249 грн
Купить
Трубогиб гидравлический VERKE V 84851 16 тон 8 профилей
На складе в г. Львов
Доставка по Украине
8 949 грн
Купить
Трубогиб ручной гидравлический HHW-3J
На складе
Доставка по Украине
14 400 грн
Купить
Трубогиб Профилегиб HERMES 2
На складе в г.
Золотоноша
Доставка по Украине
по 70 000 грн
от 2 продавцов
70 000 грн
Купить
Ручной трубогибочный станок
На складе
Доставка по Украине
6 500 грн
Купить
Трубогиб гидравлический HHW-2J
На складе
Доставка по Украине
12 500 грн
Купить
Ручной трубогиб HHW-25S рычажный (механический)
На складе
Доставка по Украине
6 500 грн
Купить
Трубогиб гидравлический HHW-4J
На складе
Доставка по Украине
34 500 грн
Купить
Ручной трубогиб механический до 25 мм
На складе
Доставка по Украине
6 500 грн
Купить
Трубогиб электрический HHW-76В
На складе
Доставка по Украине
43 500 грн
Купить

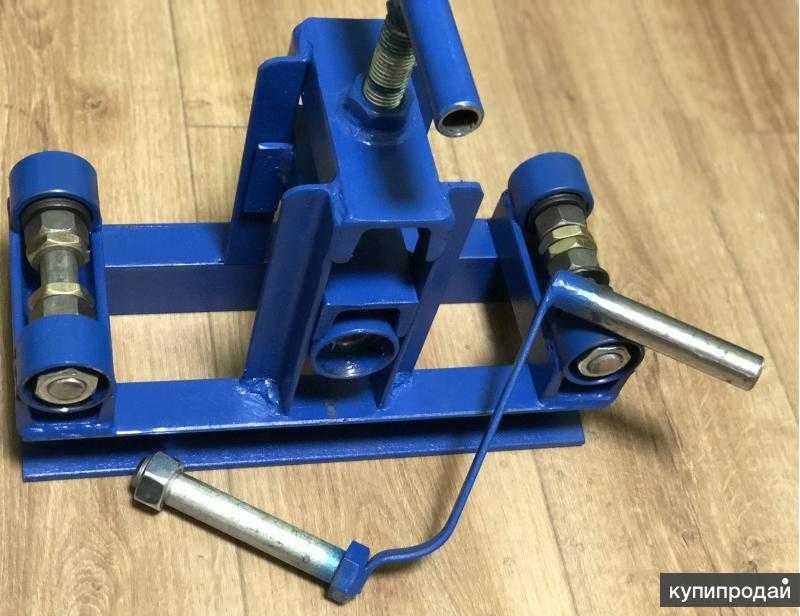

Изготовление трубогиба для профильной трубы своими руками
Изготовление трубогиба для профильной трубы своими руками
Многим домашним умельцам приспособление для гибки труб было бы весьма кстати, но покупать такой станок не каждому по карману.
Можно пойти иным путем и собрать ручной трубогиб для профильной трубы из доступных подручных материалов, имея базовые навыки металлообработки и используя нашу инструкцию.
Подбираем материалы для станины
Хотя для сгибания труб используется прокатка с небольшим приложенным усилием, основание станка должно быть прочным и устойчивым. Иногда есть смысл закрепить инструмент на жестком полу, чтобы при обработке массивных деталей сложной формы установка не опрокинулась.
Одно простое правило поможет правильно подобрать материал: станина по конструкционной мощности должна быть сопоставима с обрабатываемой трубой, иначе деформироваться будет сам станок. Если станина набирается из нескольких элементов, они должны иметь как продольные, так и поперечные ребра жесткости.
В быту проще всего разжиться угловой сталью 80х80х7, 100х100х8 или около того. Из четырех отрезков длиной по 60–80 см свариваются две Т-образные детали, при такой сборке их можно (и нужно!) хорошо проварить по обоим продольным швам.
Получившиеся профили соединяются двумя накладками в передней и задней части. Накладной уголок длиной 320–400 мм (в зависимости от ширины полок) накладывается ребром кверху, таким образом получается удобная плоскость, чтобы качественно выполнить соединение и получить 2 поперечных ребра жесткости. Еще 4–5 коротких (по 160–200 мм) фрагмента угловой стали устанавливаются снизу для еще лучшего скрепления половинок между собой и придания поперечной жесткости.
Для надежного соединения детали предпочтительно сваривать с изнанки, разложив их на заведомо плоской поверхности. Помните, что от сварки детали «ведет», поэтому сперва собираем станину на 5–6 мм прихватах, выравниваем, а затем обвариваем полностью. Примечательно, что при отсутствии сварки соединение можно выполнить на болтах, но они должны иметь диаметр не менее 12–14 мм, то есть возникает трудность сверления.
Прокатные валки — купить или изготовить.
Во многих проектах трубогибов подразумевается использование шарикоподшипников, что не совсем верно.
Их минус в неспособности выдерживать значительную радиальную нагрузку, подшипники будут «укатываться» достаточно быстро за исключением роликовых и многорядных.
Вы не пожалеете, если потрудитесь найти полиуретановые или полиамидные ролики, которые обычно встречаются среди комплектующих для грузовых тележек. Оптимальный типоразмер — 60–80х90–100 мм, то есть продолговатой формы. Подшипник внутри должен быть, как мы уже выяснили, роликовым и необслуживаемым. Подшипника может не быть вовсе, мы рассмотрим и такой вариант.
Валки с полимерной обкладкой лишены недостатка стальных — они практически не проскальзывают по детали во время работы. Таким станком можно будет гнуть также хромированные или окрашенные детали, не повреждая покрытие. По поводу долговечности беспокоиться не следует — колесная продукция описанных типоразмеров рассчитана на нагрузку в 0,75–1 тонну и выше, то есть станок сможет выдержать прижимное усилие не менее 2 т, чего вполне достаточно.
Примечание: никто не отрицает достоинств металлических валков, в целом они подходят даже лучше полиуретановых.
Но специальные ролики для трубогибов достаточно сложно встретить в ассортименте комплектующих, а их изготовление не каждому под силу, к тому же их поверхность должна подвергаться цементации.
Рассматриваемая конструкция приспособлена для прокатки профильных труб квадратного сечения, но, имея несколько комплектов роликов с разной формой поверхности, можно успешно гнуть и овальные, и круглые трубы, и даже сложный профиль, если нужно. Ну а способов придать ролику нужный форм-фактор имеется множество, лишний повод навестить знакомого токаря.
Механизм прижима
Делим станину пополам по длине и намечаем у боковых краев места установки вертикальных стоек. Их изготавливаем из отрезков такого же уголка, как и на станине, складывая их квадратом. Стойки нужно сместить чуть ближе к центру, примерно на 20–25 мм. Таким образом, получается просвет шириной 120–160 мм. Более чем достаточно.
Высоту стоек подсчитать несложно. Диаметр двух роликов, просвет для трубы в 100–120 мм и еще примерно 100 мм для свободного хода — итого примерно 400–450 мм.
Варьируйте это значение в зависимости от габаритов используемого механизма сжатия. Стойки накрываются перекладиной, имеющей вертикальное ребро жесткости. Для этих целей неплохо обзавестись небольшим отрезком швеллера 70х40х8 мм.
Вторая часть механизма — основа для закрепления прижимного ролика. Ее лучше изготовить в виде рамки из уголка номинального размера, которая будет скользить по стойкам как по направляющим. Между рамкой и перекладиной размещается механизм прижима. Это может быть обычный трапецеидальный винт или автомобильный гидравлический домкрат — вы сами выбираете и тип и метод крепления, благо условия станины позволяют сделать это несколькими способами.
Ролик крепится под рамку на двух обычных уголках, повернутых друг к другу с отверстиями под ось в вертикальных полках. Ролик на прижимном механизме может использоваться с подшипником, ну а приводные устроены несколько иначе.
Синхронизированный привод
Один из недостатков валков с подшипниками — сложность передачи вращающего усилия.
На деле гораздо проще разместить валок без подшипника на закаленной шпильке соответствующего диаметра, а ее — в двух корпусных подшипниках, жестко закрепленных на станине. Обычно высота вала у таких подшипников вполне соответствует радиусу полиуретановых роликов, они помещаются с запасом 15–20 мм без дополнительных подкладок. Два ролика без подшипника крепятся на разных концах станины так, чтобы в боковой проекции отступы между крайними и центральным роликом составляли по 1,5–2 их собственных диаметра.
Если вы практикуете профессиональный подход — сделайте в станине небольшие прорези 120–140 мм длиной, чтобы регулировать положение роликов в зависимости от толщины обрабатываемой детали и желаемого радиуса изгиба. Это также потребует установки натяжного ролика для цепи, провис которой будет постоянно меняться.
Сам приводной механизм предельно прост: шпильки с обеих сторон ограничены стопорными кольцами, канавки можно нарезать дрелью и ножовкой по металлу. С одной стороны шпильки выступают примерно на 40–60 мм, к ним приварены обычные однорядные цепные звездочки.
Перед сваркой разнородных металлов может быть полезно их слегка погреть и отпустить.
Рычаг привода выполняется обычным воротком, одна ось которого закреплена в трубке примерно равного внутреннего диаметра. Ее достаточно просто приварить под низ станины, продеть вороток и зафиксировать его конец стопорным кольцом. Естественно, предварительно на ось должна быть посажена и приварена приводная звездочка. Звездочки для натяжения и успокоения цепи можно закрепить прямо в станине, в этом случае шестерня под цепь должна иметь ступицу для посадки на вал или подшипник. Ось успокоителя достаточно легко приваривается к внутренней полке крайнего уголка станины.
Как усовершенствовать станок
Трубогиб описанной конструкции ничем не уступает аналогам, продающимся на рынке: прочный, надежный, комплектующие легко достать. Для большего удобства его рекомендуется поднять на уровень пояса, закрепив на верстаке или установив на ножки. Также не будут лишними ограничители наклона трубы, чтобы изгиб велся по окружности, а не по спирали.
Помните, что изготовленный вами станок — это достаточно прочная база с хорошим потенциалом модернизации. Если вы планируете серийное производство или хотите повысить точность, дополните станок простейшей гидравлической системой, чтобы сделать прокатку более легкой и равномерной.
Источник: www.rmnt.ru
Трубогибочные станки | Качественное оборудование для гибки труб
Трубогибочные станки Ercolina с вращающимся вытяжным устройством идеально подходят для большинства операций гибки.
Ротационная гибка на сегодняшний день является основным методом высококачественной гибки труб. Изгибы формируются путем вытягивания материала вокруг вращающегося формирователя гибочного штампа. В частности, передняя касательная трубы или трубки удерживается захватным рычагом гибочной матрицы Ercolina по мере того, как труба протягивается вокруг канавки гибочной матрицы и входит в нее. Матрица для встречного изгиба или пресс-матрица прикладывает к трубе противодействующее усилие, обеспечивая высокое качество гибки.
Область контакта между вращающимся гибочным штампом и встречным гибочным штампом называется линией касания. Что отличает гибку с вращающейся вытяжкой от других методов, так это то, что линия касания фиксируется в точке изгиба, чтобы полностью контролировать поток материала. Этот контроль помогает производить гибы труб высшего качества.
Подробнее о ротационных гибочных станках Ercolina
Ротационные гибочные станки являются наиболее популярными машинами для гибки труб, труб и твердых тел для таких применений, как: поручни, колена поручней и возврат стен, поручни для инвалидов, мебель и рамы для вывесок, нестандартные автомобили детали, такие как каркасы безопасности, щетки, нерф-бары, световые стойки, подножки и многое другое. Ротационно-гибочные станки Ercolina создают эстетически привлекательные изгибы, когда правильный инструмент соответствует области применения. Кроме того, во многих случаях стандартные стандартные инструменты Ercolina предлагаются с различными радиусами изгиба осевой линии, чтобы быстро адаптироваться к вашим задачам гибки.
Стандартный инструмент для гибки часто можно слегка модифицировать, если это необходимо, чтобы удовлетворить особые требования к гибке; или специальные инструменты для гибки труб могут быть изготовлены в соответствии с конкретными требованиями гибки.
Клиенты часто спрашивают, можно ли использовать станки и инструменты Ercolina для гибки алюминиевых и нержавеющих труб и труб. Ответ: «Да». и с отличными результатами. Гибочные матрицы Ercolina могут быть модифицированы для соответствия наиболее часто используемым материалам стальных, алюминиевых и нержавеющих труб.
Трубогибы Ercolina надежны
Наши клиенты нуждаются в надежных гибочных станках, которые могут производить высококачественные гибки, потому что нет ничего более важного, чем гибка с точностью и эффективностью. Машины Ercolina используются нашими клиентами во многих отраслях промышленности и настоятельно рекомендуются для гибки с вращающейся вытяжкой. С нашими моделями гибочных станков Super и Top вы можете точно контролировать процесс гибки труб от начала до конца.
Ercolina предлагает модели станков для всех уровней производительности цеховой гибки от прототипа до серийного производства с ЧПУ или ЧПУ.
Быстрая и воспроизводимая качественная гибка
Конструкция трубогибочного станка с вращающейся вытяжкой Ercolina внесла новшества и изменила рынок, предлагая быструю воспроизводимую качественную гибку по разумной цене. Наша компактная мощная конструкция обеспечивает большую производительность при изгибе и требует ограниченного пространства в цехе. Станки Ercolina изготавливаются из самых современных компонентов и доказали свою надежность, обеспечивая клиентам уверенность в течение многих лет гибочного производства. Для клиентов Ercolina это означает высококачественный продукт, дающий невероятные результаты. Станки Ercolina превосходят так называемые гибочные станки конкурентов, в которых используется устаревшая гидравлика и концевые выключатели для управления углами изгиба. Никаких медленных храповых движений, до середины изгиба требуется трудоемкая регулировка инструментов.
Все гибочные станки Ercolina программируются на угол изгиба с компенсацией пружинения и полным изгибом до 180 градусов за один быстрый цикл.
Почему сейчас самое подходящее время для модернизации цехового трубогибочного оборудования?
Сегодняшнему производителю нужны экономичные решения, чтобы конкурировать на существующих рынках, расширяя и улучшая свои текущие возможности. Производители, предлагающие услуги по гибке труб, часто увеличивают свою долю рынка и значимость для своих нынешних клиентов. С помощью трубогибочных станков Ercolina вы можете быстро производить гибку в своем цеху и экономить время и трудозатраты.
Цены на изделия и гибочные станки Ercolina вполне соответствуют бюджету большинства клиентов. Хотя финансирование оборудования может быть сложной задачей, клиенты с правом кредита находят более конкурентоспособные арендные ставки и общую более низкую стоимость аренды. Для наибольшей финансовой гибкости CML USA, Inc. и Ercolina предлагают несколько вариантов аренды и сроков аренды в соответствии с вашими требованиями.
Посетите нашу страницу «Варианты аренды», чтобы получить дополнительную информацию о доступных вариантах аренды и получить смету расходов.
Остались вопросы?
Если вам нужна помощь, чтобы определить, какой трубогиб Ercolina подходит для вашего цеха, наш высококвалифицированный персонал поможет вам с гибкой труб и труб. Позвоните (563) 391-7700 или свяжитесь с нами.
Трубогибы и трубогибы | Carell Corporation
НАВЕРХ
ТРУБОГИБЫ
Щелкните изображение или прокрутите вниз, чтобы просмотреть описание,
стандартное оборудование, опции и технические характеристики
Специальные предложения CARELL In-Stock
Request-A-Quote
Процедуры гибки труб и труб, такие как «гибка прессом» или «гибка вращающимся вытягиванием», используются для придания заготовке формы штампа. Прямая трубная заготовка может быть сформирована с помощью гибочного станка для создания различных одиночных или множественных изгибов и придания заготовке желаемой формы.
Серия ETM оснащена современными технологиями, предназначенными для гибки труб и профилей с оправкой или без них, и способна выполнять гибку как в правом, так и в левом направлении. Диапазон диаметров составляет от 1/2 дюйма до 3 дюймов, и они могут изгибаться более чем на 180° с высочайшим качеством отделки при минимальном радиусе изгиба, равном 3-кратному диаметру трубы.
Благодаря нашему новому «цифровому сенсорному экрану программирования гибки» эти машины чрезвычайно просты в использовании: он позволяет выбирать до 99 программ, каждая из которых включает 5-ступенчатую последовательность операций гибки с автоматической настройкой на материал. отпрянуть. Более того, он также может сохранять каждый проект как повторяемую программу.
ETM60HD
НАВЕРХ
ETM80HD
НАЗАД
ETM90HD
НАВЕРХ
ETM120
Верхнее до
ETM150
Back к Top
Pedrick
Ротажного сжатия Benders
Запрос-Quote
Back Top
Carell Corporation гордится национальным дистрибьютором PEDRICICK of Pedr Ротационно-компрессионные трубогибы!
Компания Pedrick Tool & Machine Co.
, основанная в 1875 году в Филадельфии, штат Пенсильвания, разработала нашу линейку ротационных компрессионно-гибочных станков для судостроения, нефтехимии, промышленности и технического обслуживания по всему миру с использованием самых современных материалов и компонентов в машиностроении для гибки тяжелых стен. трубы, трубы и конструкционные секции. Линейка включает 12 моделей для любого бюджета и сферы применения.
Изгибы, выполненные по радиусу 3D-изгиба, соответствуют спецификациям Американского института нефти (API) в отношении овальности (сплющивания) и утончения стенки.
КОНЦЕПЦИЯ: Вращательный принцип гибки сжатия использует стационарную формовочную матрицу и мощный грязесъемный рычаг, который вращается вокруг матрицы и тянет заготовку вокруг матрицы для создания изгиба. Рычаг стеклоочистителя фиксируется на вращающейся верхней пластине. Различные конструкционные, профилированные и экструдированные профили также могут быть сформированы с использованием процесса ротационного прессования, что экономит время и деньги!
СТАНДАРТНОЕ ОБОРУДОВАНИЕ: Эти машины Pedrick имеют рабочую поверхность и вращающуюся верхнюю плиту из толстого нормализованного стального листа, установленного на прочной раме из литой или легированной стали.
Гибочный рычаг приводится в действие электрическим самотормозящим бесщеточным прямоугольным мотор-редуктором SEW-Eurodrive, установленным под столом. Цикл изгиба контролируется реверсивными контакторами, модулями защиты двигателя от перегрузки и управляющим трансформатором, которые соответствуют спецификациям NEC, JIC и UL. Распределительное устройство заключено в шкаф типа NEMA с внешним разъединителем с предохранителем Lock-Out/Tag-0ut. Регулируемые концевые выключатели и ручное управление входят в стандартную комплектацию.
Особенности: (нажмите, чтобы открыть файл в формате pdf)
• Механический привод. (Гидравлика или
пневматика не используются для гибки труб или труб)
• Прочный чугунный или стальной корпус
• Редуктор с конической шестерней
с двигателем и тормозом TEFC
• Валы из термообработанного сплава
3
33 Сферические роликоподшипники
• Блок управления NEMA 12 соответствует спецификациям NEC JIC
• Концевой выключатель для выбора угла и
Автоматический реверс
Преимущества:
• Быстрая смена инструмента
• Регулируемые концевые выключатели
• Требует минимального обслуживания
• Доступно 12 моделей и портативных устройств!
Опции:
• Инструменты не являются обязательными и рассчитываются в соответствии с
в соответствии с производственными потребностями.
Машины доставляются прямо с нашего предприятия к вам после тщательного тестирования
нашими механиками, обученными на заводе UNI-70/C UNI-76 UNI-89
Ротационные гибочные станки, изготовленные из прочной стали, но недорогие по цене, с компактными размерами, системой быстрой смены инструментов и цифровым программированием для точной повторяемости.
Request-A-Quote
BACK TO TOP
UNI-42 BENDER 3/4″
Трубогибочный станок без стержня
Цифровое сохранение 9 программ, до 9 гибов в каждой
0 Односкоростная гибка 23 Поворотный привод с питанием, 220 В, только однофазный
ОПЦИИ
Инструменты и комплекты для труб и труб, позиционеры плоскости гибки
UNI-60 BENDER 1-1/2″
Бездорновый поворотный трубогиб
Цифровое хранение 9 программ, до 9 изгибов в каждой
Односкоростная гибка
Электрический привод вращения, 220 В, только одна фаза
ОПЦИИ Гибка с объемной оправкой, гибка с малым радиусом Принадлежности
UNI60
UNI-60 Combi-Cal 1-1/2″
Ротационный гибочный станок без оправки
Цифровое хранение 9 программ, до 9 изгибов в каждой
Односкоростная гибка
Электрический привод вращения, 220 В, только однофазный
ОПЦИИ
Инструменты и комплекты для труб и труб, позиционеры плоскости гибки
UNI-63 BENDER 1-1/2″ 3 900 Rotaryless Трубогибочный станок
Цифровое хранение 50 программ, до 9 гибов в каждой
Двухскоростная гибка
Электрический вращающийся привод, 220/460 В, 3 фазы
ВАРИАНТЫ Позиционеры, набор оправок для гибки малых объемов оправок, аксессуары для узких радиусов
Uni-70/C Bender 2 «
Бесполосная ротационная труба и труба
Хранители в цифровом виде 50 программ с до 9 изгибов каждые
Двойной скорость изгиба
Электрический ротационный привод
2 Приводной артерии.
UNI-76 BENDER 2-1/2″
Вращающийся трубогиб без шпинделя
Цифровое хранение 50 программ, до 9 изгибов в каждой
Гибка на двух скоростях
Вращающийся привод с электроприводом
3 Приводные размеры беседки поставляются
Опции
Трубки и наборы и комплекты
Трутливые аксессуары радиуса
Uni-89 Бендер 3 «
Бендри. Каждый
Двухскоростной гибочный станок
Поворотный привод с электроприводом
3 размера приводной оправки в комплекте
ОПЦИИ
Инструменты и комплекты для труб и труб
Принадлежности для узких радиусов
Uni Series-Mandrel
Запрос-a-Quote
Модели Mandrel Type Uni Mandrel: Uni-70 / HC Uni-80 Uni-90
Ротари из стали, но по экономичной цене, с компактными размерами, системой быстрой смены инструментов и цифровым программированием для точной воспроизводимости.
НАВЕРХ
UNI-70HC ГИБОЧНЫЙ МАШИН 1-1/2 »
Вращающийся трубогиб с оправкой
в цифровом магазине 50 программ с
9 изгибами каждые
Гидравлические зажимы, программируемые
Извлечение гидравлических мандрелей, программируемая
Варианты
Мандрел.
