конструкционный особенности и порядок монтажа

Разработчики электроустановочных изделий постоянно расширяют их функциональные возможности, что объясняется возросшими требованиями к этим приборам. Подтверждением этой тенденции является тройной или трехклавишный выключатель. Перед его покупкой и подключением важно разобраться в конструкции изделия, а также в особенностях монтажа в пределах комнаты.

Содержание

1. Назначение, особенности конструкции и достоинства
2. Основные виды коммутирующих устройств
3. Критерии выбора
4. Схема подключения
5. Подключение трех лампочек через распредкоробку
6. Прямое включение
7. Особенности монтажа комбинированных моделей

Назначение, особенности конструкции и достоинства

С помощью трехклавишного выключателя можно из одного места управлять сразу тремя группами осветительных приборов

На первый взгляд этот вид выключателей не отличается от типовых устройств, имеющих одну или две клавиши. В конструкции прибора различимы три расположенные впритык кнопки, объединенные в одном корпусе. Основное его отличие от простейших выключателей – возможность коммутации сразу 3-х групп осветительных приборов из одной точки доступа. Выключатели с тремя отдельными клавишами обычно устанавливаются в помещениях сложной конфигурации:

• совмещенные сантехнические узлы;
• проходные коридоры значительной длины;
• гостиные комнаты, объединенные с кухонными пространствами.

Кроме того, выключатели 3-клавишного типа часто применяются для управления люстрами, имеющими несколько рожков.

В комбинированных осветителях они используются для поэтапного включения лампочек, при котором сначала загорается одна из них, а затем две остальные.

Конструкция трехклавишных выключателей предельно проста. В состав входят три встроенных механизма с закрепленными на них клавишами и рамка корпуса, на которой располагается исполнительная часть с клеммами для подключения проводов.

К числу достоинств современных выключателей с 3 клавишами следует отнести:

• экономичность — вместо трех приборов используется один;
• сокращение расходов на монтажные операции;
• возможность комбинированного управления светом.

Упрощенность монтажа прибора на три клавиши объясняется снижением затрат на подготовку одного посадочного места и на подводку кабеля к нему.

Основные виды коммутирующих устройств

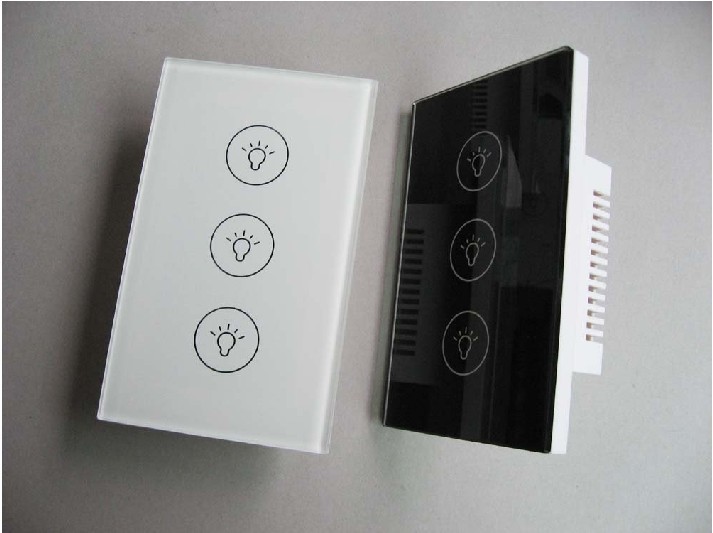

Тройной сенсорный выключатель

По типу механизма переключения тройные выключатели делятся на обычные клавишные изделия и сенсорные приборы. Первые срабатывают при нажатии одной из клавиш, а вторые – за счет прикосновения к сенсорной панели в определенной точке. Отдельные модели приборов оснащаются устройством для плавной регулировки освещенности вплоть до полного отключения света (диммерами).

В зависимости от способа крепления тройные выключатели бывают трех типов:

• для наружной установки;
• для скрытного размещения в нише стены;
• комбинированные изделия, совмещенные с розеткой.

Установка комбинированного 3-х клавишного выключателя оправдана в тех случаях, когда в помещении предусматривается открытая электропроводка. Сложности с монтажом этой разновидности заключаются в необходимости подведения к розетке отдельного нулевого проводника.

Существуют тройные выключатели в беспроводном исполнении, установить которые можно в любом удобном для пользования месте. Также встречаются переключающие приборы, оснащенные лампочкой или миниатюрным светодиодом, позволяющими организовать подсветку управляющей панели. Их применение целесообразно в тех случаях, когда часто приходится включать освещение в полной темноте.

Критерии выбора

Таблица степеней защиты

Основными критериями правильного выбора тройного прибора являются:

• срабатывание переключающего механизма не должно сопровождаться заеданиями или заклиниваниями;
• нужное изделие подбирается при условии отсутствия на его корпусе явно различимых дефектов;
• для установки прибора в ванной комнате потребуется исполнение выключателя с высоким показателем защищенности от влаги.

При обследовании покупаемых изделий следует убедиться в том, что нажатие каждой из клавиш сопровождается характерным щелчком. Его наличие – лучшее подтверждение исправности механизма.

Образцы во влагозащищенном исполнении оснащаются дополнительной резиновой или пластиковой оболочкой, предохраняющей внутренние пространства от попадания воды. Для облегчения последующего монтажа рекомендуется выбирать переключатель, у которого механизм коммутации имеет клеммы винтового или зажимного типа.

Схема подключения

Подключение жил к клеммам выключателя

Перед тем как подключать трехклавишный выключатель потребуется разобрать его на составные части. Для этого сначала посредством плоской отвертки снимаются все три клавиши, а затем удаляется декоративная рамка. После этого открывается доступ к клеммам, к которым требуется подсоединить фазные провода. Перед началом работ важно определиться со схемой, по которой предполагается подключать купленный прибор. При ее выборе возможны следующие варианты:

• Пользователь рассчитывает поэтапно включать три лампочки в люстре. Для коммутации планируется использовать распределительную коробку.
• Для получения того же эффекта предполагается прямое подсоединение проводников. Подводка идет непосредственно к контактам светильника.

Схема подключения для каждого из этих случаев имеет свои особенности.

Подключение трех лампочек через распредкоробку

Подключение через распределительную коробку

Три фазных провода, отводимых от верхних клемм выключателя, прокладываются в кабельном канале в направлении распределительной коробки. В ней производится их расключение с последующим оформлением ответвления в сторону люстры. Каждая из питающих шин коммутируется таким образом, чтобы через нее напряжение поступало на отдельную лампочку. В этом случае включать лампы можно будет поэтапно – одну за другой вплоть до получения максимальной освещенности.

Этот подход удобен тем, что при необходимости корректировки схемы достаточно изменить расключение в коробке, не касаясь самой люстры.

Прямое включение

Схема подключения трех люстр от тройного выключателя

Пользователь экономит на расходном материале и выигрывает в надежности. Основное правило электрики гласит: чем меньше контактов, тем надежней схема.

Три шины, отходящие от клемм выключателя, прокладываются в кабельном канале непосредственно до люстры. Внутри осветителя они расключаются в соответствии с цветной маркировкой проводников. При ее отсутствии придется воспользоваться мультиметром, включенным в режим «Прозвонка». С его помощью определяются жилы, которые подсоединены к металлическому цоколю всех трех держателей: это будет нулевой контакт. Остальные три проводника прозваниваются на контактные пятачки ламповых держателей: это фазные подводки. После маркировки каждый из проводов соединяется посредством миниатюрных переходников с соответствующими шинами, отводимыми от выключателя. Очередность их коммутации не имеет значения, так как лампочки обычно включаются в произвольном порядке.

Нулевые провода оформляются в скрутку, хорошо пропаиваются и с помощью переходника подсоединяются к нулевой шине, выводимой через отверстие в потолочном перекрытии.

Особенности монтажа комбинированных моделей

Схема подключения комбинированного трехклавишного выключателя

Схема подключения комбинированных изделий отличается от уже рассмотренных вариантов. Ее особенностью является необходимость подводки нулевой шины, прокладываемой от распределительной коробки до соответствующей клеммы розетки. Внешне это выглядит так, будто от комбинированного устройства отходят два кабеля: по одному из них от распредкоробки подводится «нуль», а по второму – в ее сторону отводятся три фазных проводника.

Для получения ожидаемого эффекта от трехклавишного выключателя исполнителю необходимо придерживаться правил его подключения. Только в этом случае удается реализовать все возможности коммутационного прибора.
