Трехходовой клапан для отопления с терморегулятором, его виды, устройство

В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным.

Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры.

Содержание

  • 1 Устройство и работа клапана
  • 2 Виды клапанов
  • 3 Управление трехходовым клапаном
  • 4 Особенности монтажа трехходового клапана
  • 5 Как выбрать трехходовой клапан

Устройство и работа клапана

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов:

  1. Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.
  2. Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

  1. Смесительный клапан. Имеет 2 входных патрубка и 1 выходной. В один из патрубков подается горячий теплоноситель от котла, а вход второго патрубка соединен с «обраткой». Таким образом, смешивая эти два потока в необходимых пропорциях, добиваются на выходе заданной температуры теплоносителя.

    Принцип работы смесительного трехходового клапана

  2. Разделительный клапан. Он выполняет прямо противоположную работу, разделяя один поток на два контура. Соответственно, у него имеется только 1 вход, но 2 выхода. Такие краны популярны в системах обвязки водонагревателей. Если необходимо разделить поток теплоносителя на 2 части, то без такой арматуры обойтись просто невозможно. Тем более, что можно регулировать количество поступающей в разные контуры жидкости.

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически:

1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы «теплого пола», температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана:

Особенности монтажа трехходового клапана

Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется в радиаторы отопления, а также в систему «теплого пола».

Читайте в отдельной статье: Как подключить батареи отопления — различные схемы.

Установка арматуры особой сложности не представляет. На корпусе крана имеется стрелка, показывающая направление потока теплоносителя в системе. Поэтому установить арматуру неправильно практически невозможно. Единственное, на что необходимо обратить внимание, так это на место расположения клапана. Он должен быть врезан в магистраль до циркуляционного насоса. Это гарантирует нормальную работоспособность отопительной системы.

Расположение трехходового клапана в отопительной системе

Когда выполняется установка трехходового клапана, необходимо следить за тем, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально в том случае, если кран устанавливается сварным способом. Кусочек окалины или капля расплавленного металла способны нарушить нормальную работу крана, а то и вовсе привести к его заклиниванию. Именно поэтому предпочтительней выглядит резьбовое соединение.

Читайте также: Расширительный бачок для отопления и его назначение.

Совет: Желательно обеспечить возможность снятия крана с отопительной магистрали для профилактической проверки или ремонта. Такую проверку рекомендуется выполнять перед началом каждого отопительного сезона.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

Совет: Клапан с автономным терморегулятором обойдется дешевле, нежели модель с электроприводом. Да и безопасность у такого устройства будет выше. Также учтите, что клапан с внешним контроллером — это практически самый дорогой вариант такой арматуры.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

Трехходовой клапан с терморегулятором в системе отопления krani.su

Водяное отопление заключается в передаче тепла по замкнутой цепи. Насосы перекачивают горячую воду из котла в трубы, а затем в радиаторы. Она отдаёт тепло помещению и возвращается назад. Так цикл повторяется. Трёхходовой клапан для отопления с терморегулятором — небольшая, но чрезвычайно важная часть отопительной системы. Такой клапан является видом запорно-регулирующей арматуры и нужен, чтобы перекрывать, регулировать, распределять поток воды.

Роль клапана в системе

При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри. В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

Как повысить/понизить температуру с помощью трёхходового крана

  • Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.

  • Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

Трёхходовой кран: принцип работы

Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя. Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

1) Седельный механизм.

В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками. Пока фронтальный патрубок открыт — процесс продолжается.

2) Шаровой механизм.

Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

3) Секторный механизм.

Работает по сходному принципу, как и шаровой, только на конце штока находится сектор. Он наполовину или полностью перекрывает один или два потока теплоносителя.

Виды трёхходовых клапанов

  • Смесительные. Подмешивают к потоку горячей воды охлаждённую, чтобы понизить температуру. Имеют два входных патрубка и один выходной. Используются в системе водяных полов.

  • Разделительные. Делят поток теплоносителя на два, не меняя их температуру. Имеют один впускной патрубок и два выпускных. Используются, когда нужно разделить воду на два отопительных контура.

Приводы трёхходового клапана

Привод обеспечивает движение штока и всего смесительного клапана.

  • Термостатический привод. Термочувствительный элемент, замкнутый в специальной ёмкости, при повышении температуры расширяется. Он давит на шток и приводит в движение весь механизм. Бытовые трёхходовые краны, небольшие по диаметру, оснащены именно таким приводом. Но его нетрудно снять и заменить другим типом устройства.

  • Термостатическая головка. Она имеет собственный чувствительный к температуре элемент. Чтобы регулировать работу клапана в зависимости от температуры воды, термоголовка имеет температурный датчик. Он соединяется с приводом при помощи капиллярной трубки и находится в трубопроводе. Регулировка термостатической головкой считается более точной.

  • Электропривод под управлением контроллера. Он оснащён датчиками, который постоянно проверяют температуру теплоносителя. Если она повышена, датчики сигнализируют об этом контроллеру. Регулировка с помощью такого привода наиболее точная.

  • Сервопривод. Контроллер отсутствует. Вместо этого, привод, получив информацию от температурного датчика, управляет клапаном напрямую. В основном идёт в комплекте с секторными и шаровыми кранами.

Трёхходовой клапан в системе отопления. Установка трёхходового клапана на тёплый пол

Радиаторы рассчитаны на очень высокую температуру — от +75 до +95. В квартиру из городской котельной поступает вода именно такой температуры. Тёплый пол не может быть горячее +35 градусов. Это максимум, прописанный в санитарных нормах. Но рабочая температура тёплого водяного пола составляет примерно +50. Это связано с тем, что часть тепла трубопровод тёплого пола отдаёт стяжке, часть — напольному покрытию. Воду, поступающую в трубопровод системы тёплого пола, нужно немного остудить. Если этого не делать, то можно обжечься и повредить покрытие.

При подключении тёплого водяного пола не обойтись без трёхходового смесительного клапана. Горячая вода из радиатора проходит через такой клапан, температура снижается. В результате в трубопровод водяного пола поступает теплоноситель нужной температуры. Трехходовый клапан подключают к отопительному контуру пола согласно схеме. Самой производительной считается последовательная схема.

На пути горячего теплоносителя к коллектору находится трёхходовой клапан с термостатом. Если температура входного потока превышает допустимую для тёплого пола, то срабатывает клапан. Холодная обратка подмешивается к горячей. Когда температура достигает нужного значения, термостат заставляет клапан сработать снова.

Установка трёхходового клапана на твердотопливный котёл

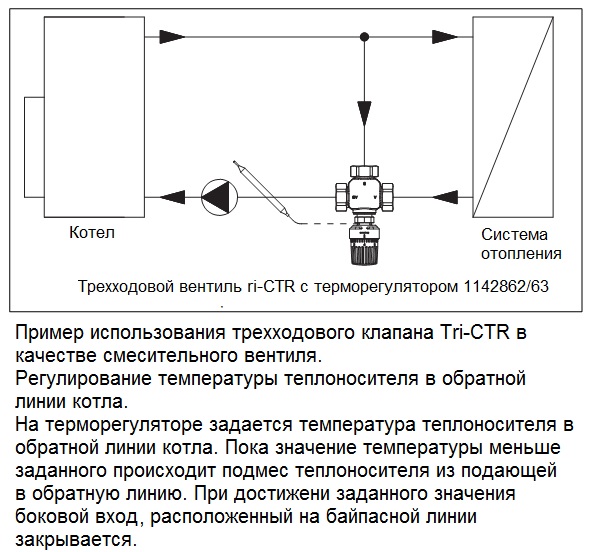

Если дом отапливается твердотопливным котлом, то достигнуть того, чтобы температура теплоносителя была неизменна, сложно. Прямое подключение котла к системе — это ошибка. Когда он не разогрет, а во входящий трубопровод поступает холодная вода, то образуется конденсат. Смесь пепла с конденсатом образует на стенках топки нагар — наросты, которые очень непросто удалить. Из-за нагара ухудшается теплообмен, снижается эффективность работы котла.

Ещё одна проблема — внезапное отключение электричества. В таком случае, отключается насос и снова возникает скачок температуры. Котлы, особенно чугунные, очень чувствительны к таким перепадам. Поэтому подключение котла к системе требует использования трёхходового смесительного крана. Он заставляет воду проходить по малому кругу до тех пор, пока она не достигнет нужной температуры.

Функции трёхходового клапана на твердотопливном котле

  • Распределение. Клапан распределяет входной поток на два отопительных контура, которые работают при одинаковой температуре. В таком случае кран имеет один входной и два выходных патрубка.

  • Смешивание. Клапан даёт возможность подключить к котлу систему пола с подогревом.

Теплоноситель для тёплого пола и для радиаторов должны иметь разную температуру. Поэтому у трёхходового клапана для тёплого пола — два патрубка на вход горячей и холодной воды и один патрубок на выход. Трёхходовой термостатический смесительный клапан незаменим в системе водяного отопления. Он позволяет регулировать температуру. При установке тёплого пола необходимо подключить трёхходовой кран по последовательной схеме. Он поддерживает разную температуру в радиаторах и в трубопроводе водяного пола. Без трёхходового термостатического крана невозможна нормальная работа твердотопливного котла.

Источник: remontoni.guru
