Понижающий трансформатор — это обычный трансформатор который работает по тем же принципам и только нужен для преобразования определенное переменного напряжения с большого значения в меньшее.

То есть если определенному устройству необходимо напряжение 12 Вольт, а с розетки подается стандартно 220 Вольт, нужно использовать понижающий трансформатор.

назначение понижающего тр-ра

Используется понижающий трансформатор так же в различных отраслях энергетики, электротехники.

схема понижающего трансформатора с 220 В на 12 В

ТН включается параллельно нагрузке.

Как определить поинжающий трансформатор

Задача понижающего трансформатора состоит в изменении входного напряжения с заданным коэффициентом.

Как определить этот коэффициент?

В простейшем случае он численно равен отношению количества витков в обмотках.

Говорят о понижающем трансформаторе, когда количество витков первичной (сетевой) обмотки меньше, чем у вторичной. Тогда на выходе напряжение также будет меньше. У повышающего, наоборот, количество витков вторичной (нагрузочной) обмотки превосходит количество первичной.

Обратите внимание!

В более общем случае устройство может иметь не две, а более обмоток. Для каждой из обмоток будет иметься свой коэффициент трансформации, причем часть обмоток будут понижающими, а часть –повышающими.

Любой трансформатор напряжения обратим, то есть, подав на любую из вторичных обмоток переменное напряжение, получим его и на выходе первичной, с тем же коэффициентом преобразования (трансформации).

Определение коэффициента трансформации производится по формуле:

N=U1/U2.

Как уже говорилось, коэффициент трансформации определяется отношением количества витков. Это справедливо только для режимов холостого хода, когда сопротивления проводов обмоток не вносят потерь. Ток, который протекает в обмотках, создает на их сопротивлении падение напряжения, которое вычитается из ЭДС ненагруженного преобразователя.

Таким образом, при увеличении нагрузки коэффициент трансформации падает. Аналогичная ситуация возникает для обмоток, выполненных проводами различного сечения.

Например.

Имеем понижающий трансформатор с коэффициентом трансформации, равным 10, на двух вторичных обмотках, но одна из которых выполнена проводом, сечением в два раза меньше. При одинаковых нагрузках напряжение на той обмотке, где использовался более тонкий провод, будет ниже на величину падения напряжения на сопротивлении обмоточного провода.

Существуют различные типы понижающих трансформаторов. Они могут быть одно-, двух- или трехфазными, что позволяет использовать их в различных областях энергетики. Конструкция этих устройств включает в себя две обмотки и шихтованный сердечник, для изготовления которого используется электротехническая сталь.

У трансформатора может быть и одна обмотка.

В таком случае он называется автотрансформатором. Обмотка в таком случае имеет как минимум три вывода. К одной из пары выводов подключается входное напряжение.

Выходное напряжение снимается с одного из входных и оставшегося свободным.

Автотрансформатор также может быть повышающим и понижающим.

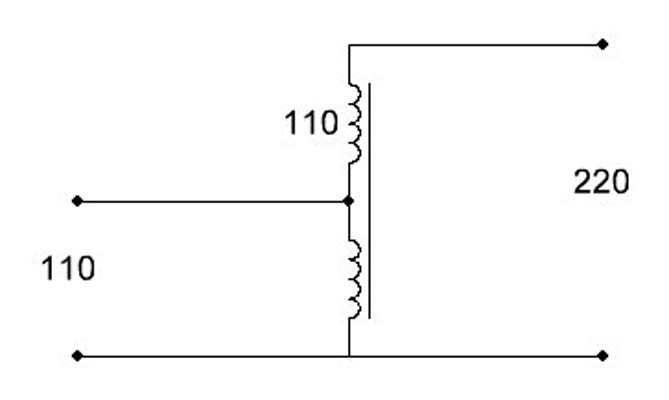

автотрансформатор

В чем основное различие между повышающим и понижающим трансформатором

При наличии огромного количества электроприборов и электроники нередко возникает необходимость использования электрического трансформатора.

Это электромагнитное устройство позволяет изменить значение тока благодаря явлению самоиндукции. Корень «трансформ», собственно, и означает «изменение».

Использование трансформаторов в быту и в производстве связано с особенностями оборудования. Обычно это устройства иностранного производства, например, произведенные в Азии и Америке, где стандартная электросеть выдает отличные от российских стандартов значения тока. Трансформатор позволяет защитить электрооборудования от выхода из строя или просто обеспечить необходимое питание для его эффективной работы.

Понижающими называются трансформаторы, преобразующие ток с больших значений на меньшие – например, с 220 до 110 В.

Повышающими трансформаторами называют устройства с обратным эффектом: протекающий по ним ток за счет индукции в катушках изменяется с меньших на большие значения.

Например, повысить напряжение с 35 кВольт на 110 кВ для передачи электроэнергии на большие расстояния.

Таким образом, становится понятно, какой трансформатор нужно выбирать для тех или иных целей. Отдельно можно рассматривать регулируемые модели, в которых доступна функция быстрого переключения с повышения на повышение вольтажа. Универсальные трансформирующие приборы несколько дороже по цене, но и удобнее.

Понижающий трансформаторы часто применяют трехфазные трансформаторы для снабжения электроэнергией промышленные предприятия и жилые дома.

Маркировка понижающих трансформаторов зависит от его свойств

Основными свойствами понижающих трансформаторов являются:

• Мощность.
• Напряжение выхода.
• Частота.
• Габаритные размеры.
• Масса.

Частота тока для разных моделей трансформаторов будет одинаковой, в отличие от других перечисленных характеристик.

Габаритные размеры и масса будут больше при повышении мощности модели. Максимальная величина мощности у промышленных образцов понижающих трансформаторов, так же как габаритные размеры и масса.

Напряжение на выходе вторичных обмоток может быть различным, и зависит от назначения прибора.

Модели трансформаторов для бытовых нужд имеют малые габариты и вес.

Их легко устанавливать и перевозить.

Например понижающий трансформатор ТАН

ТАН понижающий трансформатор

Обмотки трансформатора

Обмотки находятся на магнитопроводе прибора. Ближе к сердечнику как правило, располагают низковольтную обмотку, так как ее легче изолировать. Между обмотками укладывают изоляционные прокладки и другие диэлектрики, например электротехнический картон.

Первичная обмотка соединяется с сетью питания переменного напряжения. Вторичная обмотка выдает низкое напряжение и подключается к потребителям электроэнергии.  К одному трансформатору можно подключать сразу несколько бытовых устройств.

Для намотки катушек применяют изолированные провода, с изоляцией каждого слоя кабельной бумагой

Проводники бывают различных форм сечения:

• Круглая.
• Прямоугольная (шина).

По способу намотки обмотки делят:

• Концентрические, на стержне.
• Дисковые, намотанные чередованием.

Применение понижающих трансформаторов заключается в их достоинствах:

• необходимостью уменьшения рабочего напряжения до 12 вольт для создания безопасности человека.
• Другой причиной применения низкого напряжения является нетребовательность трансформаторов к значению входного напряжения, так как они могут функционировать, например, при 110 В, при этом обеспечивая стабильное напряжение на выходе.
• Компактные размеры.
• Малая масса.
• Удобство транспортировки и монтажа.
• Отсутствие помех.
• Плавная регулировка напряжения.
• Незначительный нагрев.

Недостатки

• Недолгий срок службы.
• Незначительная мощность.
• Высокая цена.

Трансформатора 220 на 12 вольт

Без этого электротехнического устройства потребители электроэнергии не смогли бы заряжать автомобильные аккумуляторы, подключать энергосберегающие источники света.

Электротехническое изделие понижает стационарное напряжение до требуемого уровня. Прибор изготовлен на базе электромагнитной индукции.

Понижающий трансформатор с 220 на 12 вольт покупают водители, дачники, владельцы загородных домов, коттеджей для устройства внутридомовой низковольтной осветительной сети.

Продается в специализированных стационарных торговых предприятиях, интернет-магазинах.

Как подключить понижающий трансформатор

Как выбрать понижающие трансформаторы

При выборе конкретного устройства, рекомендуется воспользоваться следующими критериями выбора:

• Величина напряжения на входе. На корпусе устройства обычно есть маркировка входного напряжения 220, либо 380 вольт. Для бытовой сети подходит модель на 220 В.
• Величина напряжения выхода. Зависит от назначения и применения устройства. Обычно это 12 или 36 вольт, о чем также должна быть маркировка.
• Мощность устройства. Чтобы правильно подобрать стабилизатор по мощности, нужно сложить мощности всех планируемых к подключению потребителей, и добавить резервное значение 20%.

Видео: Понижающий трансформатор 220-110В 1500Вт . Как выбрать понижающий трансформатор

Эксплуатация и ремонт

Основным условием правильной и надежной эксплуатации понижающего трансформатора является специально оборудованное место для его монтажа и функционирования.

Понижающие трансформаторы необходимо содержать в чистоте, сухом виде, защищать от пыли и влаги. В домашних бытовых условиях для трансформатора используют специальный шкаф или металлический корпус.

Заземление для понижающего трансформатора является обязательным условием.

Трансформатор требует периодического обслуживания и ухода, в зависимости от выполняемых им задач и условий эксплуатации.

Чаще всего обслуживание включает в себя следующие работы:

• Наружный осмотр, очистка от пыли и грязи.
• Осмотр деталей уплотнения, колец, прокладок, подтяжка клемм.
• Проверка изоляции на пробой.

В трансформаторе могут появиться неисправности и повреждения обмоток в виде трещин секций катушек. При этом не требуется демонтировать трансформатор. На поврежденную изоляцию накладывают лакоткань. При серьезных неисправностях, связанных с обрывом или коротким замыканием, осуществляют снятие трансформатора и его ремонт в электромастерской.

В основном трансформаторы применяются в блоках питания.

Диагностика начинается с визуального осмотра. Первоначальная диагностика включает в себя осмотр выводов трансформатора, его катушек на предмет обугливаний, целостность магнитопровода.

Намотка и изготовление самого трансформатора с нуля — сложная задача и под силу не каждому. Поэтому за основу берется уже готовый и модернизируется путем изменения количества витков вторичной обмотки.

Основные неисправности трансформатора:

1. Обрыв выводов.
2. Повреждение магнитопровода.
3. Нарушение изоляции.
4. Сгорание при КЗ.

Найти такие трансформаторы их можно практически во всех блоках питания, которые понижают входящее напряжение с 220 Вольт до выходящего в 5-30 Вольт.

Первым делом проверяется первичная обмотка, на которую подается напряжение в 220 Вольт. Признаки неисправности первичной обмотки:

1. малейшая видимость дыма;
2. запах гари;
3. треск.

В этом случае следует сразу прекращать эксперимент.

Если же все нормально, можно переходить к измерению на вторичных обмотках. Прикасаться к ним можно только контактами тестера (щупами). Если полученные результаты меньше контрольных минимум на 20%, значит обмотка неисправна.

К сожалению, протестировать такой токовый блок можно только в тех случаях, если имеется полностью аналогичный и гарантированно рабочий блок, так как именно с него и будут собираться контрольные данные.

Можно сравнить сопротиволение обмоток известного трансформатора с справочными данными на нашем сайте — transformator220.ru.

Также следует помнить, что при работе с показателями порядка 10 Ом некоторые тестеры могут искажать результаты.

Короткое замыкание (КЗ) обмоток трансформатра

При пробитой изоляции происходит контакт между витками обмоток или на корпус. Определить эту неисправность достаточно сложно. Для этого необходимо произвести следующие действия:

1. Включить прибор в режим измерения сопротивления.
2. Один щуп должен быть на корпусе, а другой нужно присоединить к каждому выводу трансформатора поочередно.
3. Прибор должен во всех случаях прозвонок показывать бесконечность, что свидетельствует об отсутствии КЗ на корпус.
4. При любых показаниях прибора пробой на корпус существует, и нужно полностью разбирать трансформатор и даже разматывать его обмотки для выяснения причины.
