Трансформатор для светодиодной ленты 12 вольт: расчет, выбор
Новые линейные источники света, светодиодные ленты, используют в качестве светоизлучающих приборов сверхъяркие светодиоды (LED). Рабочее напряжение светодиодов составляет несколько вольт. Поэтому для питания применяют трансформатор для светодиодной ленты 12 вольт.
Часто у неискушенного человека возникают вопросы, какой трансформатор нужен для питания LED? Как рассчитать мощность трансформатора? Можно ли изготовить трансформатор своими руками? Как подобрать трансформатор из имеющихся в наличии? Можно ли обойтись без трансформатора? В этом материале читатель найдет ответы на эти и другие вопросы.
Содержание
- Назначение
- Виды
- Расчет
- Выбор
- Подключение светодиодной ленты к трансформатору
- Как самому сделать трансформатор
Назначение
Выпускаемые промышленностью светодиодные ленты питаются постоянным напряжением 12 или 24 вольт. Чаще применяют ленты, рассчитанные на 12 В.
Поэтому питать светодиодные ленты непосредственно от осветительной сети 220 В нельзя. Для их питания необходим понижающий трансформатор. Точнее – блок питания на 12 В. Так как светодиоды работают на постоянном токе, блок питания помимо понижающего трансформатора должен содержать выпрямитель и сглаживающий фильтр.
Выпрямитель, подключаемый к вторичной обмотке трансформатора, служит для преобразования переменного тока в постоянный. В качестве выпрямителя могут использоваться диоды, собранные по мостовой или полумостовой схеме. Рабочий ток диодов должен превышать суммарный рабочий ток светодиодных лент, подключаемых к блоку питания.
На выходе выпрямителя получается пульсирующее напряжение. Частота пульсаций равна удвоенной частоте питающей сети. Для устранения пульсаций применяются сглаживающие фильтры. На практике для сглаживания пульсаций применяются электролитические конденсаторы с рабочим напряжением, превышающим выходное напряжение трансформатора. Величина емкости конденсаторов зависит от мощности блока питания.
Пульсации напряжения питания напрямую влияют на коэффициент пульсаций светового потока. Чем ниже коэффициент пульсаций света, тем комфортнее чувствует себя человек, находясь в помещении с искусственным освещением. Если емкость конденсаторов сглаживающего фильтра выбрана правильно, то коэффициент пульсаций светового потока не будет превышать нескольких процентов, что считается хорошим показателем.
Имея небольшие навыки в электротехнике из трансформатора, диодов и конденсаторов можно самостоятельно, своими руками изготовить блок питания для LED.
Виды
Для питания светодиодных лент применяют два типа блоков питания содержащих:
- обычный понижающий трансформатор;
- импульсный преобразователь напряжения (электронный трансформатор).
В качестве понижающего трансформатора, в зависимости от типа LED ленты, подойдет любой трансформатор 12В или 24В соответствующей мощности с выпрямителем и сглаживающими конденсаторами. Это может быть трансформатор, намотанный на Ш-образном или тороидальном сердечнике.
Хорошо подходят, имеющиеся в широкой продаже, тороидальные трансформаторы, предназначенные для питания низковольтных ламп для точечных светильников. Они имеют компактные размеры и мощность достаточную для подключения светодиодной ленты.
Блоки питания для светодиодных лент, выпускаемые промышленностью, обычно выполняются в виде импульсных преобразователей напряжения (инверторов). В них сетевое напряжение последовательно выпрямляется, преобразуется в высокочастотное напряжение (до 40 кГц), трансформируется импульсным трансформатором, выпрямляется и сглаживается. На таком же принципе основана работа блоков питания компьютеров, телевизоров и многих других электронных устройств.
Благодаря сравнительно большой частоте преобразования, импульсные блоки питания значительно выигрывают по массогабаритным показателям у трансформаторных БП. По той же причине они не гудят, у них низкий коэффициент пульсаций. Большим достоинством импульсных блоков питания является то, что они выдают стабильное напряжение в широком диапазоне входного сетевого напряжении.
Расчет
Независимо от того, какой тип трансформатора предполагается применить для питания светодиодной ленты, сначала нужно определить мощность подключаемой нагрузки. Для этого необходимо знать, какую мощность потребляет один погонный метр ленты и сколько метров будет потрачено для организации освещения. Такую информацию можно получить из технической документации на данный тип LED или узнать ее у продавца.
К сожалению, часто заявленные технические характеристики не соответствуют реальным. В случае если возникли сомнения, лучше произвести несложные измерения, чтобы узнать реальные цифры. Для этого светодиодную ленту необходимо подключить к подходящему источнику напряжения и измерить потребляемый ток. Таким источником может послужить лабораторный блок питания, зарядное устройство для автомобильных аккумуляторов или сам аккумулятор на 12 или на 24 вольт.
Измерения тока проводят, включив в разрыв цепи амперметр постоянного тока или используя токоизмерительные клещи постоянного тока.
Вычислить мощность, потребляемую подключенной лентой можно по формуле:
P=U*I
Где P – потребляемая мощность; U – напряжение; I – потребляемый ток.
Разделив полученное значение на длину подключенной ленты, получим мощность одного погонного метра светодиодной ленты. Зная «метраж» ленты, которую предполагается установить, легко вычислить потребляемую мощность. Мощность блока питания лучше выбрать с запасом в несколько десятков процентов. Это позволит избежать излишнего нагрева, повысит надежность системы освещения.
Выбор
Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.
Мы уже останавливались на достоинствах «электронных» трансформаторов.
Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.
К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла. Такие корпуса имеют развитую ребристую поверхность.
Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.
Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.
Подключение светодиодной ленты к трансформатору
Подключение светодиодной ленты к блоку питания не представляет особой сложности.
При подключении главное не перепутать полярность и подключить плюс к плюсу, а минус к минусу. На светодиодной ленте и на блоках питания полюса обычно промаркированы. Часто для подключения LED ленты к заводским БП используются специальные разъемы. Они имеют специальные выступы – «ключи» и, поэтому, ошибиться с подключением невозможно.
Для подключения блоков питания к сети необходимо использовать кабель в двойной изоляции. Сечение жил кабеля должно быть не меньше 1.5 мм2. Для подключения низкого напряжения, в зависимости от мощности нагрузки, подойдет провод или кабель с сечением жил от 0.75 мм2 или больше. Такое небольшое сечение объясняется тем, что светодиоды потребляют в 8 – 10 раз меньше электроэнергии, чем лампы накаливания. Подключение кабелей к трансформаторам должно осуществляться с помощью штатных разъемов или с помощью винтовых или пружинных зажимов.
Подключение «трехцветных» (RGB) светодиодных лент имеет некоторые особенности. RGB ленты обычно работают со специальными контролерами.
Поэтому при подключении трехцветных светодиодных лент к блоку питания подключается не сама лента, а контроллер, который в свою очередь питает светодиоды. Также существует ограничение на длину ленты подключаемой к контроллеру. Поэтому для наращивания цепочки светодиодных лент используются специальные усилители. Эти усилители также должны получать энергию от блока питания.
Еще следует сказать несколько слов об электромагнитной совместимости. Импульсные блоки питания для светодиодных лент могут быть причиной помех. Поэтому стоит подумать о применении сетевых фильтров. Для эффективного подавления помех они должны располагаться в непосредственной близости от БП.
Как самому сделать трансформатор
Простейший трансформатор для светодиодной ленты можно изготовить самостоятельно. Сначала необходимо рассчитать мощность и потребляемый светодиодной лентой ток. Исходя из потребляемой мощности, выбрать понижающий трансформатор на 12 В. Также понадобятся четыре выпрямительных диода или диодный мост в интегральном исполнении.
Максимально допустимый ток диодов должен превышать ток, потребляемый светодиодной лентой. Для сглаживания пульсаций выпрямленного напряжения потребуются электролитические конденсаторы. Рабочее напряжение конденсаторов 12-тивольтового БП должно быть не ниже 25В. Суммарную емкость можно подсчитать исходя из 3000 микрофарад на один ампер нагрузки. Все детали нужно спаять по приведенной ниже схеме.
Получившуюся конструкцию нужно поместить в подходящий для нее корпус.
Учитывая все вышеизложенное, можно сказать, что применение качественного трансформатора является необходимым условием длительной и надежной работы светодиодной ленты. При этом он должен иметь запас по мощности, обеспечивать низкий коэффициент пульсаций, не бояться бросков сетевого напряжения и иметь класс защиты соответствующий условиям эксплуатации.
Как подобрать трансформатор для светодиодной ленты на 12 и 24 вольт: расчёты и примеры
В последнее время светодиодные ленты стали использовать для освещения частных домов и квартир.
Это не удивительно, так как их приятное и тёплое свечение дополняет атмосферу домашнего уюта. На рынке продаются различные виды лент, и для каждого из них необходимо правильно подобрать блок питания.
Содержание
-
1 Особенности светодиодных лент
-
2 Классификация светодиодных лент
-
2.1 По типу использованных светодиодов
-
2.2 По плотности светодиодов
-
2.3 По мощности
-
-
3 Выбор источника питания для светодиодной ленты
-
3.1 Факторы, влияющие на выбор источника питания для светодиодных лент
-
3.1.1 Напряжение питания светодиодной ленты
-
3.1.2 Мощность, потребляемая светодиодной лентой
-
3.1.3 Защита от воздействия влаги
-
-
3.2 Типы источников питания
-
3.2.1 Таблица: преимущества и недостатки различных типов источников питания
-
-
3.3 Производители блоков питания для светодиодных лент
-
-
4 Расчёт мощности трансформатора
-
5 Особенности установки блока питания
-
5.
1 Подключение светодиодной ленты к одному блоку питания-
5.1.1 Видео: подключение герметичного блока питания
-
-
5.2 Подключение двух светодиодных лент к одному блоку питания
-
5.2.1 Видео: подключение и монтаж светодиодной ленты — 3 главных правила
-
-
1 Подключение светодиодной ленты к одному блоку питанияОсобенности светодиодных лент
Светодиодная лента — это полоса гибкого материала, обладающего изоляционными свойствами, которая оснащена двумя проводящими шинами из медной фольги, светодиодами и резисторами.
Гибкая полоса с установленными светодиодами создаёт яркий источник света длиной до 5 метров
Конструктивно светодиодная лента представляет собой множество секций, состоящих из трёх диодов и резистора, которые объединены общую цепь. Питание устройства осуществляется за счёт подачи стабилизированного постоянного напряжения 12 или 24 В на проводящие шины, параллельно установленные на ленте. Благодаря такой схеме подключения, к каждой секции ленты подводится именно то напряжение, которое было подано на вход, например, 12 В.
Светодиодная лента состоит из секций по три диода, каждая из которых подключается к источнику питания параллельно
Разбивка ленты на секции очень удобна, так как благодаря этому можно отрезать то количество материала, которое необходимо для конкретной цели. Однако для того чтобы не нарушать функциональность, следует придерживаться целостности секции, отрезая, например, по 3, 6, 9 и т. д. светодиодов.
Светодиодную ленту можно резать на фрагменты с количеством светодиодов, кратным трём
При правильном подключении проводов к шинам питания на секцию или отрезанный участок ленты начнёт поступать напряжение, которое вызовет прохождение тока по светодиодам. Благодаря особенностям своей конструкции, под воздействием тока светодиоды начнут излучать световой поток (светиться). Стоит отметить, что уровень свечения напрямую зависит от величины тока. При слишком маленьком значении тока диод будет излучать тусклое свечение или вообще не будет светиться, а при слишком высоком — быстро испортится и сгорит.
В основном среднее значение тока для диодов, использующихся в светодиодных лентах, составляет от 15 до 20 миллиампер (мА).
Классификация светодиодных лент
Большое разнообразие одноцветных светодиодных лент обусловило их классификацию по нескольким основным критериям. Эти критерии будут описаны ниже.
По типу использованных светодиодов
Главной отличительной чертой светодиодных лент является тип диодов, использованных при изготовлении изделия. В основном одноцветные светодиодные ленты производятся на базе диодов SMD 3528 и SMD 5050.
Аббревиатура SMD означает то, что этот электронный компонент предназначен для монтажа на поверхность печатной платы. Полная маркировка включает также габариты изделия в миллиметрах: например, у светодиода SMD 3528 длина составляет 3,5 мм, а ширина 2,8 мм.
По плотности светодиодов
Светодиодные ленты также подразделяются и по количеству элементов (диодов), использующихся в одном метре ленты, которое в технических кругах называют плотностью.
Стоит отметить, что количество светодиодов, которое применяется при изготовлении одного метра ленты, оказывает влияние на суммарную мощность изделия, а также на его световые показатели (степень освещённости).
Чем плотнее расположены светодиоды, тем больше их помещается на отрезке ленты и тем ярче будет свет
По мощности
Мощность светодиодных лент, как и другого радиотехнического изделия или оборудования, измеряется в ваттах (Вт). Значение этого параметра определяется габаритами диодов и их плотностью. Например, типичная светодиодная лента, изготовленная на основе SMD 3528, потребляет:
- 4,8 Вт, если на каждом метре установлены 60 диодов;
- 9,6 Вт, если плотность светодиодов в два раза больше — 120 диодов на метр;
- 19,2 Вт, если диоды стоят в два ряда, и их общее количество на одном метре 240 шт.
Для ленты на базе SMD 5050 потребляемая мощность будет изменяться следующим образом:
- 30 диодов/метр — 7,2 Вт;
- 60 диодов/метр — 14,4 Вт;
- 120 диодов/метр — 28,8 Вт.
Нетрудно заметить, что для одного и того же типа ленты потребляемая мощность прямо пропорционально количеству установленных светодиодов. Это и понятно — каждый диод потребляет одинаковое количество ватт.
Выбор источника питания для светодиодной ленты
Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.
Факторы, влияющие на выбор источника питания для светодиодных лент
При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:
- Напряжение питания ленты.
- Её потребляемая мощность.
- Необходимая степень защищенности оборудования от воздействия влаги.
В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).
Напряжение питания светодиодной ленты
Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно.
Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:
- Открываем её технические характеристики и ищем интересующий параметр.
- Видим, что лента питается от напряжения в 12 В.
В соответствии с найденным значением напряжения и осуществляем подбор блока питания.
Мощность, потребляемая светодиодной лентой
Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (Pленты=4,8 Вт/м).
- По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (Pпотр), воспользуемся следующей формулой: Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
- Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.
Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.Защита от воздействия влаги
Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки. Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68). В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.
Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.
Типы источников питания
В настоящее время выпускают четыре типа источников питания для светодиодных лент.
Таблица: преимущества и недостатки различных типов источников питания
| Тип источника питания | Преимущества | Недостатки |
| Блок питания с герметичным пластиковым корпусом |
|
|

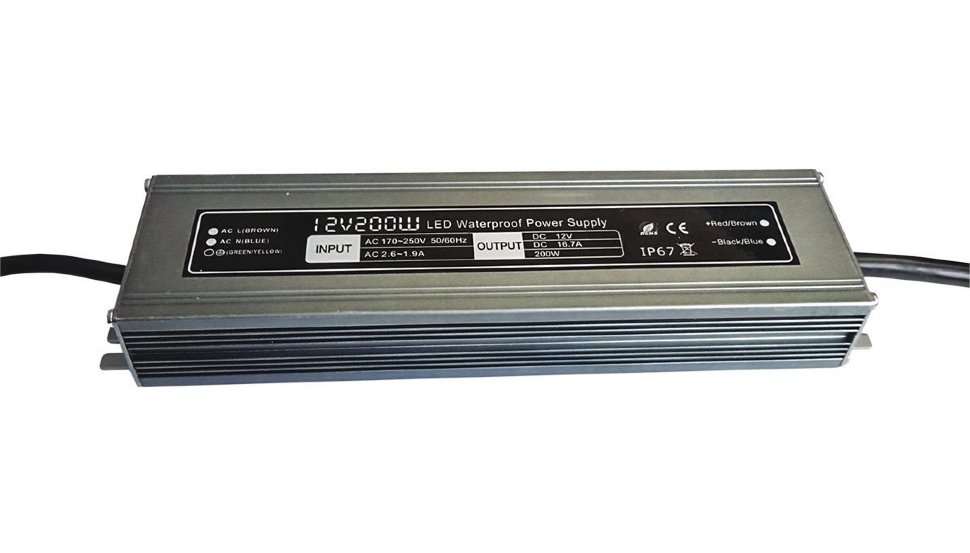

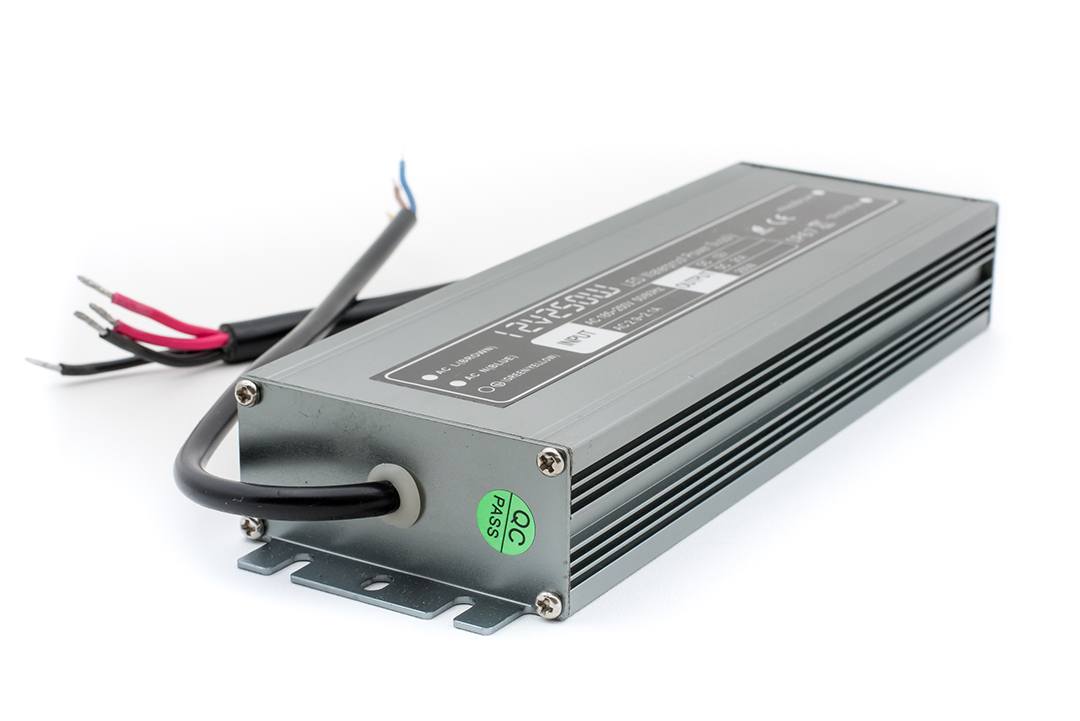

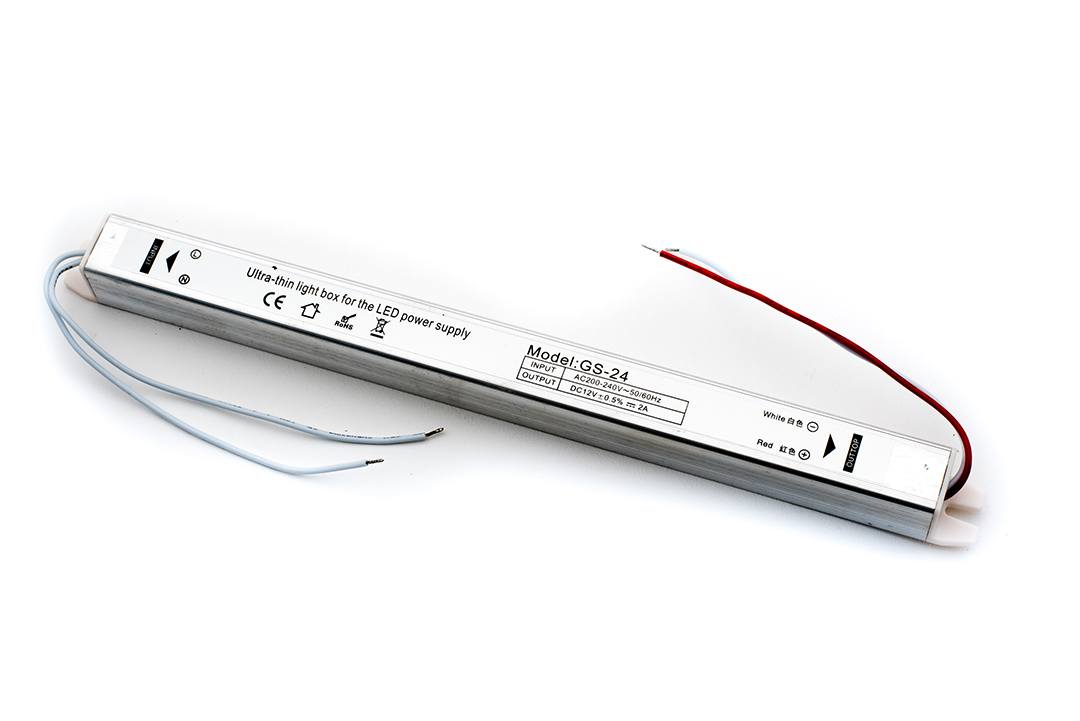

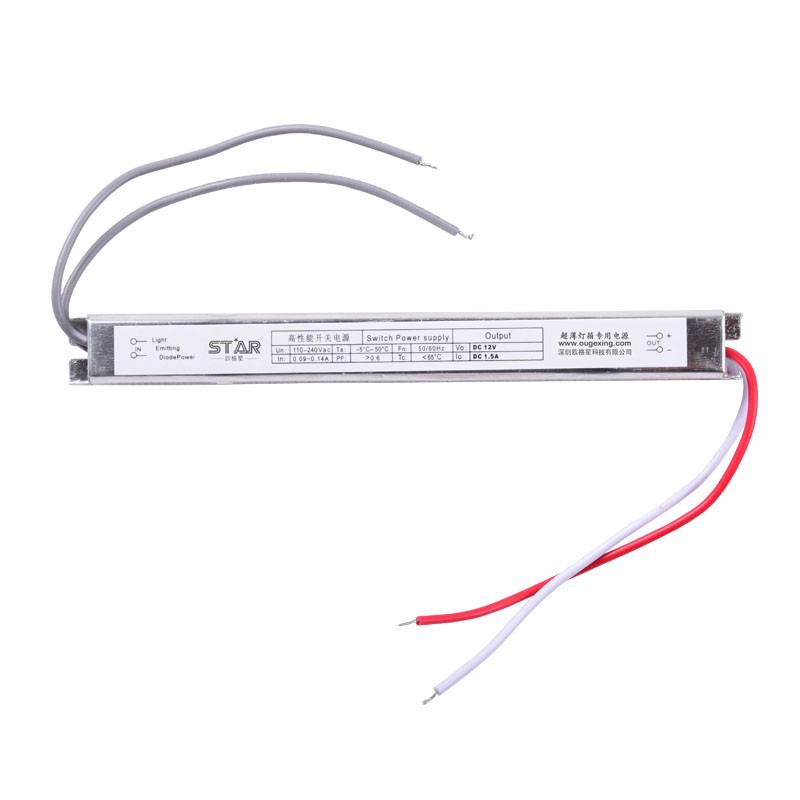

| Блок питания с герметичным алюминиевым корпусом |
|
|
| Блок питания с открытым корпусом |
|
|
| Сетевой компактный блок питания |
|
|
Производители блоков питания для светодиодных лент
Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:
- Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.
В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха
Расчёт мощности трансформатора
Основными параметрами, которые применяются при расчёте мощности источника питания являются: погонная мощность, расходуемая на 1 метры ленты (Pленты), количество диодов на этом же расстояние и выходное напряжение 12/24 В.
Выше мы уже касались темы расчёта мощности на примере светодиодной ленты SMD 3528 длиной L = 6 м (60 диодов/м и Pленты=4,8 Вт/м) и напряжением питания 12 В. По результатам расчётов получилось, что вся эта лента потребляет Pпотр = 28,8 Вт. Для большей наглядности продублируем предыдущий расчёт сюда:
- Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
- Для того чтобы блок питания не перегревался, следует мощность рассчитывать с запасом (берётся запас в 33%). Воспользуемся формулой: PБП= Pпотр+33%=28,8+9,54=38,3 Вт.
- На основе расчёта подбираем блок питания из стандартной линейки интересующего производителя, например, на 40 Вт.
По аналогичным формулам рассчитаем мощность для светодиодной ленты SMD 5050 120 LED (120 диодов на метр). Это изделие обладает следующими параметрами: Pленты=28,8 Вт, плотность 120 диодов/м, напряжение питания 24 В, длина ленты L = 2,5 м (предположим, что мы отрезали необходимое количество от стандартной длины в 5 м).
- Pпотр= Pленты × L= 28,8 Вт/м × 2,5 м = 70,2 Вт.
- PБП= Pпотр+33%=70,2+23,16=93,4 Вт.
- В этом случае выбираем блок питания на 100 Вт.
Стоит отметить, что используя данные формулы, можно легко и просто рассчитать мощность блока питания для светодиодных лент с любыми параметрами.
Особенности установки блока питания
Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.
Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты).
Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.
На практике применяются две схемы подключения светодиодной ленты к блоку питания.
Подключение светодиодной ленты к одному блоку питания
Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.
- Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
- После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.
Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)
Видео: подключение герметичного блока питания
Подключение двух светодиодных лент к одному блоку питания
В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?
Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме
Все достаточно просто.
Выполняем следующие действия:
- Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
- Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
- Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
- Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
- Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.
Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение
Видео: подключение и монтаж светодиодной ленты — 3 главных правила
youtube.com/embed/zd7vhgaWtaY?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.
- Автор: Максим Матюшин
- Распечатать
Оцените статью:
(6 голосов, среднее: 5 из 5)
Поделитесь с друзьями!
Как выбрать блок питания для светодиодной ленты?
Источник питания для светодиодных лент, также известный как трансформатор для светодиодных лент, является очень важной частью для правильной установки светодиодных лент.
Рекомендуемое чтение:
Шаг 1. Решите использовать блок питания для светодиодов или адаптер питания.
Как импульсный источник питания, так и адаптер широко используются в качестве трансформатора для светодиодных лент. Масштаб проекта и метод установки определяют, какой из них выбрать. Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания. Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкаф длиной 2 м (6,56 фута) или 3 м (9,84 фута), мощность адаптера питания достаточна для подачи питания на ленту. Обычно вы не хотите, чтобы люди видели трансформатор со светодиодной лентой. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.
Рекомендуемое чтение:
Блок питания светодиодов .
Шаг 2. Выберите правильное напряжение.
2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока. Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В. Ток является фактором, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем лента 12 В. Для примера рассмотрим токовую нагрузку цепи при установке ленточных светильников. Если токовая нагрузка в точке питания рассчитана максимум на 18А, а другие приборы использовали 14А, то для точки питания остается 4А. Если вы выберете блок питания для светодиодных лент 12 В, 12-вольтовые ленты могут нести токовую нагрузку более 4 А. В это время вам нужно выбрать световую ленту 24 В, и источник питания, естественно, должен быть версии 24 В.
Выбор проводов тоже разный. При напряжении 24В ток в цепи небольшой, и провода можно выбирать по меньшему сечению. Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Подберите блок питания светодиодной ленты на такое же напряжение.
2.2 Определите правильное входное напряжение. Поэтому убедитесь, что диапазон входного напряжения соответствует вашему напряжению электричества. Например, блок питания светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать для домов с напряжением 120 В перем. Необходим более широкий диапазон входного напряжения источника питания.
Шаг 3. Проверьте, нужен ли вам источник постоянного тока или постоянного напряжения.
Нужен ли мне источник постоянного тока для светодиодных лент? Схемы светодиодных лент предназначены для размещения светодиодов в цепочке и управления током светодиода с помощью резисторов или других компонентов управления током. Таким образом, большинству светодиодных лент требуется источник постоянного напряжения. Даже со светодиодными лентами с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.
Шаг 4. Рассчитайте мощность светодиодной ленты и определите мощность необходимого источника питания светодиодной ленты.Далее рассчитайте длину устанавливаемой светодиодной ленты и умножьте на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 3,5 м и мощностью 16 Вт/м, мощность световой ленты: 3,5 м x 16 Вт/м = 56 Вт.
Затем определите мощность необходимого блока питания светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к нагреву блока питания и сокращению срока его службы. Например, мощность для приведенной выше светодиодной ленты должна быть не менее: 1,2 х 56Вт = 67,2Вт. Однако блока питания с точно такой же спецификацией не существует. Поэтому мы выбираем следующий уровень, например, блок питания с более высокой выходной мощностью, 72 Вт. Светодиодный источник питания с более высокой выходной мощностью не повреждает светодиодный продукт, поскольку потребляет только необходимую мощность.
Шаг 5. Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны быть установлены между источником питания и световой полосой, что требует источника питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.
Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода или если вы хотите воспользоваться преимуществами уже установленного переключателя диммера TRIAC, вам понадобится блок питания с регулируемой яркостью. Почему? Потому что диммируемый блок питания намного дороже недиммируемого, а светодиодный диммер для световой ленты стоит не дорого. Таким образом, использование существующего диммера изначально предназначалось для экономии денег, но дорогой блок питания с регулируемой яркостью компенсирует экономию средств и может стоить еще больше в целом.
Шаг 6. Определите, нужен ли блок питания для светодиодной ленты водонепроницаемый или нет.
Именно место, где должен быть размещен источник питания, определяет выбор водонепроницаемого или невлагозащищенного источника питания. Сами по себе водонепроницаемые или невлагозащищенные светодиодные ленты не определяют степень защиты IP блока питания. При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент. Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте блок питания с водонепроницаемостью не ниже IP65, IP67 или даже выше. Эти блоки питания имеют защищенный от атмосферных воздействий корпус и поэтому подходят для использования вне помещений. Если светодиодная лента устанавливается на улице или во влажной среде, но блок питания может быть установлен в сухой среде, то можно выбрать не влагозащищенный блок питания.
Шаг 7. Проверьте функцию защиты безопасности.
Из соображений безопасности источник питания светодиодной ленты должен иметь функции защиты, такие как перегрузка по току, перегрев, короткое замыкание, обрыв цепи и т. д. Эти меры предосторожности приводят к отключению проблемного источника питания. Эти функции защиты не являются обязательными.
Шаг 8. Найдите сертификат UL.Блок питания и адаптер питания должны быть внесены в список UL. Для небольших приложений предпочтителен источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные испытания и испытания в соответствии со стандартами безопасности и функциональности. Это дает дополнительную уверенность в качестве. Стандарт мощности светодиодного освещения UL8750 включает класс 2 в собственные стандарты. Источник питания, сертифицированный по классу 2, означает, что цепь питания более безопасна и имеет меньший риск возгорания или поражения человека электрическим током.
Имейте в виду, что некоторые блоки питания для светодиодных лент на рынке не имеют сертификата UL или имеют поддельный сертификат UL. Соблюдайте осторожность при покупке блоков питания. Импульсные источники питания или адаптеры, изготовленные квалифицированными заводами, более безопасны в использовании. Мы выбираем блоки питания от известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше. Следуйте приведенным выше пошаговым инструкциям, чтобы купить подходящий блок питания для светодиодной ленты, необходимый для вашего проекта. Правильный источник питания обеспечивает не только необходимую мощность, но и электрическую безопасность при использовании, а также непрерывное удовольствие от освещения. Как подключить светодиодную ленту к блоку питания?1. Подключите светодиодную ленту к источнику питания.
После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или проводам источника питания.
Рекомендуемое чтение: Как подключить светодиодную ленту к блоку питания?На рисунке ниже показано несколько примеров подключения светодиодных лент к блоку питания. Теплый белый, нейтральный белый и холодный белый светодиодные ленты можно подключать напрямую к источникам питания следующими способами. A. Светодиодная лента и источник питания имеют соответствующие штекерные и гнездовые разъемы постоянного тока, которые можно вставлять непосредственно в соединение.
B. Блок питания имеет штыревой разъем постоянного тока, а световая полоса имеет свиной вывод. Требуется коаксиальный ствол и соединитель с винтовыми клеммами. C. Световая полоса имеет гибкие выводы и подключается к общему импульсному источнику питания. Просто закрепите скрученные выводы с помощью винтов на выходных клеммах источника питания. Если это монохромная световая лента с разъемом постоянного тока с двумя проводами, то можно отрезать разъем постоянного тока, зачистить провод и подключить к блоку питания. D. Световая полоса снабжена гибким проводом. А блок питания светодиодной ленты тоже имеет вывод свиного хвоста, как у Mean Well HLG-240-24. Вы можете использовать клипсы на коннекторах для соединения проводов питания и световой полосы. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку, чтобы обеспечить изоляцию. Зажимные соединители и кабельные наконечники — это профессиональные и простые соединители, не требующие пайки.
Однако, если вы используете настраиваемые полосы белого света, светодиодные полосы 5050 RGB или RGBW, световые полосы должны быть сначала подключены к светодиодным контроллерам, а затем контроллеры подключены к источнику питания светодиодной ленты. Далее вам останется только подключить блок питания светодиодной ленты к домашней электросети 110В. Вход источника питания обычно помечен буквами L (фаза), N (нейтраль) и G (земля). Если блок питания необходимо подключить к настенной розетке, требуется трехфазный шнур питания. Как правило, блок питания не имеет этого шнура, и его необходимо приобретать отдельно. Примечание: когда вы подключаете светодиодные ленты к светодиодному контроллеру или источнику питания, существует множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и простым.
2. Провода какого сечения для светодиодных лент подключать к блоку питания светодиодной ленты?
Токовая нагрузка определяет сечение провода для подключения светодиодных лент к источнику питания светодиодной ленты. Для определения сечения кабеля по проводам можно использовать простое эмпирическое правило: на ампер силы тока требуется 0,1 мм². При токе 6А результат измерения равен 0,6 мм². Как правило, для соединения компонентов выбираются провода следующего более высокого стандарта с сечением 0,75 мм². В приложениях RGB-полосы ток общего положительного провода в три раза превышает ток каждого цветного провода. Это необходимо учитывать при выборе светодиодных проводов для подключения к блоку питания светодиодной ленты. Каждый цветной провод имеет максимальный ток 2А, сумма 6А, поэтому плюсовой провод должен быть не менее 0,6 мм², а сечение каждого цветного провода должно быть 0,2 мм².
По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и плюсовым проводом с 3-кратным поперечным сечением, например, спецификация провода такова: 3 x 0,25 мм² + 1 x 0,75 мм². Если расстояние передачи между трансформатором светодиодной ленты и световой лентой велико, вы должны выбрать провода с большим поперечным сечением, чтобы свести к минимуму потери в линии. А вот пайка проводами большого сечения может быть затруднена. Представьте себе припаивание нескольких проводов с поперечным сечением 1 мм² к довольно узким медным контактным площадкам RGB или даже светодиодным лентам RGBW. Советы. Есть 2 решения проблемы. 1. Зачистите провод сечением 1 мм² и отрежьте примерно половину одного медного провода. Таким образом, значительно уменьшенный в сечении участок линии можно будет легче припаять к светодиодной ленте.
2. Возьмите короткий (10 см) провод меньшего сечения, например, 0,5 мм², припаяйте его к светодиодной ленте и подключите к плюсовому проводу 1 мм² кабеля RGBW. Для соединений можно использовать зажимные соединители или кабельные наконечники, а для изоляции надеть термоусадочную трубку.
3. Как запитать светодиодную ленту?Во время установки вам необходимо подумать, где разместить трансформатор светодиодной ленты, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для 12-вольтовых лент обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения на низковольтной светодиодной ленте. Фон двойной. С одной стороны, токопроводящая дорожка светодиодной ленты может нести только ограниченную нагрузку. С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате токопроводящая дорожка ленты нагревается, а яркость уменьшается на конце светодиодной ленты, если установка не соответствует требованиям.
Вышеупомянутая рекомендуемая литература об установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодной ленты и, при необходимости, светодиодный контроллер. Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого цвета. Если вы не устанавливаете контроллеры, вы можете легко подавать питание из нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты. В случае планок RGB, RGBW или установки с контроллерами, разумеется, провода должны быть отведены от контроллера. Если нагрузка превышает мощность контроллера, следует использовать светодиодные усилители. Источники питания для светодиодов 12 ВДисплей 1 от до 6 (из продуктов 6 )
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Светодиодные ленты представляют собой низковольтные устройства, для которых требуется низковольтный источник питания для светодиодов или драйвер светодиодов. Правильный источник питания светодиодной ленты также имеет решающее значение для достижения наилучшей производительности светодиодных лент. Использование неподходящего источника питания для светодиодов повредит не только световые ленты, но и сам источник питания. Кроме того, слишком слабый блок питания может вызвать перегрев. Итак, обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный блок питания для светодиодной ленты.
Многие люди хотят найти блок питания для светодиодной ленты на 5 м или блок питания для светодиодной ленты на 10 м. Здесь нужно знать, что не длина светодиодной ленты определяет, какой блок питания покупать. Это мощность светодиодной ленты. Потому что светодиодные ленты рассчитаны на разную мощность на метр или на фут.
Если вам нужно установить больше и более длинные светодиодные ленты, лучше выбрать импульсный источник питания, потому что, как правило, импульсный источник питания имеет относительно большую выходную мощность, подходящую для использования в качестве трансформатора светодиодной ленты, который способен обеспечивают достаточную мощность для нескольких или длительных светодиодных лент. Импульсные источники питания также обычно лучше подходят для крупных проектов и более эффективны при преобразовании энергии.
С источником питания светодиодной ленты 12 В напряжения недостаточно для питания световой ленты.
Ожидайте выбрать по крайней мере на 20% больше емкости.
То есть светодиодный диммер устанавливается перед блоком питания. Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модифицированных работ. Это утверждение неверно для монтажа светодиодных лент.
Однако, если вы хотите безопасно использовать его в случае возникновения проблем, вам следует устанавливать блок питания только с этими функциями защиты.
Благодаря знанию продукта и опыту, только фабрики со знающими человеческими ресурсами могут разрабатывать качественные продукты и контролировать качество.
Здесь нужно обратить внимание на положительный и отрицательный полюсы световой полосы. Они должны соответствовать положительному и отрицательному полюсам выхода источника питания. (Знак + или +V для красной линии; знак — или -V или COM для черной линии).
Для получения дополнительной информации см. категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.
Бывает ситуация, когда световая полоса должна быть подключена к источнику питания, но между ними большое расстояние. В это время рассмотрите возможность установки удлинителя между блоком питания и световой полосой. При установке удлинителя обратите внимание на калибр удлинителя.
Так обстоит дело с дизайном некоторых наших контроллеров RGB.
Для очень короткой линии провод небольшого сечения не проблема.
Обычно рекомендуется подключать светодиодные ленты длиной 5 метров для 12-вольтовых светодиодных лент. Если это установка высотой 32,8 фута (10 м), обычно проще подавать питание из средней точки. Течение разделяется на два направления от середины, каждое направление имеет длину всего 16,4 фута (5 м).
0010 Цена за единицу: $39,90
тока
тока
1 фут = 30 см. 1 дюйм = 2,54 см.
1 фут = 30 см. 1 дюйм = 2,5 см.
1 фут = 30 см. 1 дюйм = 2,5 см.
