Как подключить точечные светильники | Правильная схема подключения + Видео + Размеры светильников
Ну что? Давайте разбираться как подключить точечные светильники. В материале Вас ждёт: два способа подключения + способ подключения нового светильника от фирмы «ЭРА» DK LD1 X BL декор MR16., способы соединения проводов, схемы подключения + таблица размеров светильников. Погнали…
Это должен знать каждый: прежде чем делать разводку на точечные светильники в какую-либо из комнат, не забываем после коробки устанавливать выпрямитель энергии тока- ТРАНСФОРМАТОРЫ ДЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ*. Это вам позволит на протяжении долгих лет не переживать по поводу перегорания лампочек и избавит от неприятных походов в магазин осветительных приборов по гарантии или для их покупки.
Первым делом мне хотелось бы представить вам подключение нового точечного светильника от фирмы «ЭРА» DK LD1 X GR декор MR16, так как он не похож ни на один точечный светильник, так как имеет широкую подсветку по контуру и сам светильник в центре.
Подсветка может быть: зелёная (как в нашем случае), белая, коричневая, красная, синяя, желтая и т.д.
Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.
Характеристики светильника следующие:
Тип лампы MR16;
Цоколь GU5.3;
Напряжение 12V/220;
Мощность мах 50W;
Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:
1. Отдельно от лампы;
2. Вместе с лампой в цоколь;
На этот счёт ниже будет представлено небольшое видео в котором мы подключаем данный точечный светильник при помощи второго способа. Так на много проще, ведь мы просто меняли старые точечные светильники новые. Может кто скажет что это неправильно, но данные лампы и подсветка работают без каких-либо сбоев на протяжении вот уже 1 года!!! Более подробно по подключение+схемы смотрим здесь*.
Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!
Видео: — Подключаем точечные светильники DK LD1 X GR MR16.
Как подключить точечные светильники способ № 1:
И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.
Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.
Можно еще так.
Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.
Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.
Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.
Как подключить точечные светильники способ № 2:
Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода.
Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:
— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.
На заметку: — Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;
Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.
А сейчас универсальная схема подключения точечных светильников и светодиодных светильников
Как подключить точечный светильник видео:
Статья «Как подключить точечные светильники» подготовлена администрацией сайта Строительство от А, до Я.
Енакиево-Донецк*.
Как подключить точечные светильники – схемы подключения точечных светильников . Электропара
Сегодня в магазинах представлен широкий выбор осветительного
оборудования – люстры и бра, выполненные в классическом или стиле модерн,
обладают изысканным дизайном и способные украсить любое помещение. Однако что
касается равномерного распределения света или акцентирование его в нужных
местах, здесь нет равным точечным потолочным светильникам. Встраиваемые,
накладные, подвесные – конструкцию можно подобрать, руководствуясь собственными
требованиями.
Точечные светильники могут устанавливаться как в одиночном,
так и множественном исполнении. Наиболее популярны точечные светильники для
натяжных и подвесных потолков (в гипсокартон). Однако можно использовать их в
качестве встраиваемых в предметы мебели и ниши. Установка точечных светильников
не так уж сложна и может быть осуществлена своими руками. Самое главное –
правильно подготовить всю систему проводов перед подключением и смонтировать
светильник согласно инструкции.
Накладные точечные светильники монтируются достаточно просто
– для них не нужно готовить нишу, такие приборы просто крепятся к основанию и
подключаются согласно схеме, затем провода прячутся в кабель каналах. Подвесные
светильники более уместны с подвесными потолками, выполненными из гипсокартона.
Ну и конечно одни из самых востребованных – встраиваемые точечные светильники,
они незаменимы в случае установки натяжных потолков. Следует заметить, что вся
проводка и установка производятся перед монтажом натяжного потолка, чаще всего
этим занимаются профессиональные мастера.
Рекомендации по
монтажу
Если вы не являетесь профессиональным монтажником, следует
внимательно прочесть правила установки точечных светильников, тогда интерьер
будет действительно радовать вас долгие годы.
- Все электромонтажные работы проводятся при
отключенном напряжении. - Выбирать точечные светильники следует исходя из
их назначения и характеристик рабочей поверхности. Так, встраиваемые
светильники подключают только в те поверхности, которые внутри являются полыми.
- Правильный расчет длины и сечения кабеля
позволит избежать пожароопасных ситуаций. Для соединения проводов лучше всего
использовать безопасные способы: одноразовые или многоразовые клеммы Wago, СИЗы, клеммные колодки
и т.д. - Всегда проверяйте размеры отверстия точечного
светильника – может случиться так, что вы выбрали несколько различных
светильников и собираетесь сделать отверстия исходя лишь из одного прибора. При
кажущейся «одинаковости» размеры могут не совпадать на несколько миллиметров, и
вам придется начать все сначала.
Вам потребуются следующие инструменты и материалы:
Лампы с подходящим
цоколем. Мы рекомендуем выбирать светодиодные лампы, а цоколь должен
соответствовать патрону. Чаще всего встречаются точечные светильники с патроном
GU 5.3 MR 16, G9 и т.д.
Провод. Длина провода зависит от общей протяженности всей
линии, можно немного прибавить на различные огрехи. Сечение провода зависит от
общей мощности подключенных светильников.
Клеммники, зажимы, колпачки для соединения проводов.
Надежнее всего самозажимные клеммы Ваго.
Изолента. С ее помощью вы будете изолировать оголенные части
провода.
Выключатель света. Многие предпочитают выбирать для точечных
светильников не обычные выключатели, а диммеры, если это предусмотрено
техническими характеристиками ламп.
Подключение точечных светильников
На начальном этапе следует определиться со схемой
расположения точечных светильников. Расстояние между светильниками может быть
различным в зависимости от ваших дизайнерских задумок, но не менее одного
метра, и еще от стены нужно будет отступить 60 см. Отметьте на рабочей поверхности
метки, где будут подключены светильники.
Далее следует один из самых сложных этапов – сверление
отверстий (в случае установки встраиваемых и подвесных светильников) и распределение
проводов к точкам крепления светильников. Провода прокладывают с запасом около
30 см для удобства подключения, при этом проводники заключают в гофру во
избежание контакта с металлическими частями светильника.
Крепить провод к
каркасу нужно с небольшим провисанием.
Отверстия сверлят согласно техническим данным из паспорта
изделия – отверстие может быть иметь различную форму (круглую, овальную,
квадратную). Отверстия для точечных светильников в гипсокартоне прорезают с
помощью острого ножа или специальной коронкой к электрической дрели, важно
добиться такого размера отверстия, чтобы светильник входил в него достаточно
плотно. В случае с натяжными потолками никакие отверстия вырезать не нужно –
мастер сам посмотрит подготовленные точки подключения и подготовит натяжной
потолок самостоятельно. Никогда не пробуйте установить точечные светильники в
уже готовый натяжной потолок! Перед разрезом ПВХ пленки сначала на
предполагаемое место отверстия ставится специальное защитное кольцо.
После того, как подготовительные работы закончены, можно
приступать непосредственно к подключению точечных светильников. Через сделанные
отверстия в каркасе продевают кабель в виде петель, которые надрезаются на
изгибе.
Токопроводящие проводники зачищают на 1,5-2 см, один идет на клемму
светильника, второй – к питающему кабелю. Соблюдайте маркировку. Последовательное
подключение точечных светильников является обычной схемой и позволяет быстро
закончить монтажные работы.
Схемы подключения
точечных светильников
Схема подключения одного точечного светильника к простому одноклавишному выключателю
Если точечных светильников много, воспользуйтесь следующей схемой подключения для ламп 12 В с трансформатором
Подключение светодиодных прожекторов с регулируемым током: что можно и чего нельзя делать — служба поддержки клиентов
Некоторые светодиодные светильники регулируются по току (например, 350 мА, 500 мА, 700 мА и 1050 мА). Они требуют постоянного тока. Чтобы превратить сетевое напряжение 230 В в ток, нужен отдельный блок питания, блок питания с регулируемым током.
Должны быть подключены последовательно
Светодиоды, управляемые по току, нельзя подключать под напряжением! Кроме того, они всегда должны быть подключены в последовательной цепи.
В последовательных цепях есть только один путь тока. Ток входит через + и покидает прожектор через +, чтобы продолжить свой путь к следующему прожектору. Ток течет в одном направлении через все прожекторы до тех пор, пока все они не окажутся под током.
Внешний источник питания необходимо настроить на количество прожекторов и их мощность. При постоянном токе напряжение будет равномерно распределяться по разным точкам.
Моделирование настройки
Попробуем упростить дело на примере. В этой конфигурации мы собираемся установить три светодиодных прожектора мощностью 3 Вт каждый (AB 10217-03-WW-25). Для прожекторов требуется непрерывный ток 700 мА.
Расчет необходимого напряжения Светодиодный прожектор
Исходя из формулы для электрической мощности, мы можем рассчитать напряжение, необходимое для каждого отдельного прожектора. Мощность равна вольтам на ампер.
Формула для электрической мощности:
Перевернув формулу, мы можем рассчитать напряжение на прожектор:
Каждому отдельному светодиодному прожектору требуется 4,29 В для поддержания постоянного тока 700 мА.
В сумме на три прожектора потребуется 12,87В (= 3 х 4,29В). Общее напряжение прожекторов должно быть в пределах досягаемости источника питания.
Так что в данном случае вполне подойдет блок питания светодиода на 700мА с выходом от 9 до 30В. Этот блок питания имеет минимальное выходное напряжение 9 В и максимальное выходное напряжение 30 В. Общее напряжение, необходимое для прожекторов, не может быть больше или меньше выходного уровня источника питания.
Блок питания выдает слишком большое напряжение для количества прожекторов:
Допустим, вы хотите подключить только один прожектор мощностью 3 Вт, вам потребуется только 4,29 В. это ниже минимального напряжения источника питания 9 В. Это приведет к дефекту прожектора, потому что напряжение слишком высокое.
Вся цепь прожекторов всегда должна быть проверена сразу. Когда установщик проверяет блок питания с каждым прожектором отдельно, прожектор, которому требуется всего 4,29 В, сразу же получает полное минимальное напряжение 9 В.
Это слишком много, поэтому пятно будет работать со сбоями.
Блок питания выдает слишком мало напряжения для количества прожекторов:
При подключении 8 таких прожекторов мощностью 3 Вт к одному блоку питания потребуется общий ток 34,23 В (= 8 x 4,29 В). Это выше, чем максимальное напряжение источника питания. Светодиодные прожекторы не достигают своей полной светоотдачи. Другими словами, они будут выглядеть «тусклыми».
Минимальное и максимальное количество прожекторов на блоке питания
Для этого блока питания 700 мА (9 – 30 В) необходимо установить как минимум три таких прожектора мощностью 3 Вт. Максимальная мощность блока питания составляет шесть таких прожекторов. Если вы хотите установить их больше, вам понадобится блок питания с более высокой выходной мощностью.
Во время установки светодиодных прожекторов с регулируемым током блок питания светодиодов ни в коем случае не должен находиться под напряжением ! Пренебрегите этим, и вы рискуете повредить светодиоды.
Вы даже потеряете гарантию, сделав это. В случае сомнений обратитесь к профессиональному электрику.
Когда блоки питания светодиодов находятся под напряжением, они начинают искать количество напряжения, которое им необходимо распределить. Когда прожекторы не подключены, большинство источников питания будут продолжать наращивать напряжение до максимального значения.
Если к этому полностью заряженному блоку питания подключить светодиодный прожектор, он сразу же получит максимальное выходное напряжение. Если оно выше, чем максимальное напряжение светодиодного прожектора, светодиод выйдет из строя. Для этого требуется всего доля секунды.
Поэтому при установке светодиодных прожекторов крайне важно отключить напряжение на блоке питания.
Неправильная установка:
Предположим, мы поставили источник питания на 700 мА под напряжение. Затем мы подключаем светодиодный прожектор мощностью 7 Вт. Прожектор сразу же получит полную мощность 49 В. Максимальное напряжение для этого прожектора мощностью 7 Вт составляет всего 10 В (= 7 Вт / 0,7 А), поэтому светодиод будет поврежден.
Вам необходимо подключить все ваши светодиоды заранее, до подачи напряжения на блок питания. Таким образом, источник питания может подняться до требуемого напряжения.
Электропитание можно включать только на первичной стороне, т.е. до подачи сетевого напряжения 230В. В противном случае светодиод выйдет из строя, как и в ситуации выше.
Защищенные блоки питания для светодиодов:
Некоторые блоки питания защищены от вышеуказанного явления. Когда этот тип источника питания находится под напряжением, а прожекторы не подключены, они не будут выдавать свое максимальное напряжение. Вместо этого они вообще не будут распределять напряжение.
Блок питания начнет подавать напряжение только при подключении прожекторов и перезапуске блока питания.
Как правильно установить и подключить прожекторы
- Как установить прожекторы
- Как подключить прожекторы
Как правильно установить и подключить точечные светильники.
Точечные светильники являются направленными источниками излучения. Конструкция прожекторов упрощена, представляет собой корпус с лицевой панелью, двумя защелками и электроприводом с отходящими проводами. Иногда дизайн усложняется стыками, предназначенными для изменения направления освещения. специальные лампы, предназначенные для работы таких ламп накаливания с уплощенной колбой и отражателем внутри, и галогенных ламп, они заключены в дополнительный корпус из стекла.
Размеры светильников, предназначенных для работы с галогенными лампами, уменьшены почти вдвое. Срок действия галогенных ламп, как правило, в два-три раза больше, чем у лампочек обычного действия. Но из-за огромного распространения дешевых подделок он может быть намного короче. Сейчас мировая промышленность начала выпускать светодиодные лампы, призванные заменить те, другие. Цоколь, размерами и формой корпуса этих ламп аналогичен устаревшим лампам накаливания, только внутри на месте вольфрамовой нити расположены мощные светодиоды.
Энергоэффективность и срок службы светодиодных ламп просто вне конкуренции, и, похоже, будущее именно за этими источниками света. А если вы за «классику», то посмотрите, как установить люстру своими руками. Для того, чтобы понять, сколько вам нужно светильников в комнату и мощности, воспользуйтесь онлайн-калькулятором.

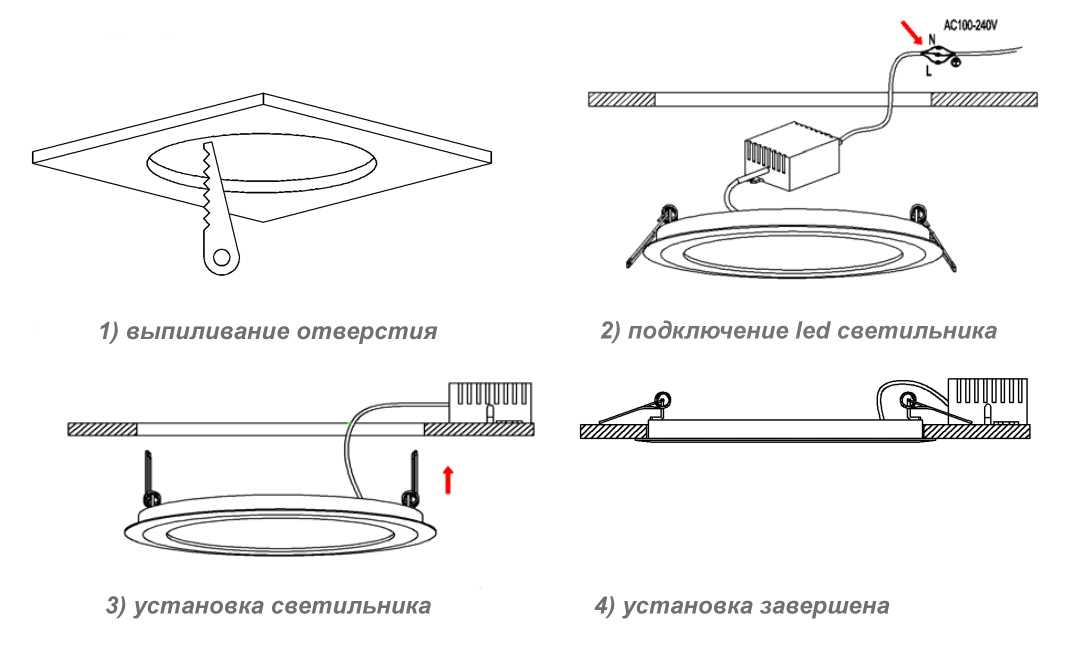

Как установить точечные светильники
Точечные светильники легко устанавливаются на металлические, гипсокартонные, деревянные и пластиковые поверхности. Помимо потолка, их монтируют в ванных и кухонных гарнитурах, в различных элементах интерьера из гипсокартона. Основное условие удачного монтажа – наличие на поверхности панели достаточного пространства. Галогенные лампы требуют, как минимум, шестидесяти миллиметров глубины, а лампы накаливания – до ста двадцати миллиметров. Именно на такой высоте опустите натяжной, реечный или гипсокартонный потолок.
Установка точечных светильников предельно проста, Схема установки также проста — электрические провода прокладываются заранее в определенные места, пока установка до потолка.
После того, как потолок смонтирован, в нем в большинстве из этих заранее определенных мест вырезаются или сверлятся отверстия нужного диаметра. Здесь рациональным решением будет использование циркулярной пилы (коронки), пример которой на фото ниже. Далее крепятся провода, а сами светильники вставляются в поверхность отверстий, обжимаются информационными и верхними зажимами. Когда защелки окажутся в свободном пространстве, они разжались – все, светильник установлен.
Далее следует установка электрических лампочек. Если это простые лампочки накаливания с завинчивающимся цоколем, то они просто вкручиваются. Если это галогенные лампы, то сначала необходимо установить штекерные разъемы, после чего лампа вставляется и фиксируется в светильниках с помощью стопорных колец, входящих в комплект светильников.
Для установки прожектора в пластиковый или гипсокартонный потолок необходимо вырезать под ним отверстие соответствующего диаметра. Диаметр отверстия под точечный светильник обычно написан на упаковке светильника, но не лишним будет его лишний раз измерить.
Наиболее распространенные размеры отверстий для точечных светильников 75 мм 60 мм. Соответственно, чтобы вырезать отверстие под прожектор, нужны коронки на диаметр 74-75 и 59-60 мм. Допускаются неровности и перекосы, расширяя отверстие местами на 3-5 мм.
Если светильников много и они разнесены друг от друга на небольшое расстояние (40 – 50 см), то достаточно проложить провод к первому из них. Делается это до начала монтажа потолка. Затем, после монтажа потолка, провод протягивается от точки к точке.
Какой провод выбрать? В плане соединения с плинтусами — многожильные (точнее, многожильные) гибкие. С точки зрения надежности и качества монтажа — то же, что и во всей электропроводке. Обычно это жесткая (или мягкая) медь, например ВВГ-3х1,5, ШВВП или ПВС.
Как правильно установить точечные светильники.
Лучше всего работать в тканевых перчатках. Прикосновение голыми руками к стеклу галогенных ламп приводит к преждевременной потере их работоспособности.
Как подключить точечные светильники
При освещении больших площадей точечные источники света значительно уступают потолочным светильникам рассеянного света, но их энергоэффективность почти в три раза ниже. При освещении узких длинных коридоров энергоэффективность повышается, но незначительно. Возникает вопрос: если точечные светильники – это неотъемлемая часть «ремонта», то как тогда может быть известная европейская тенденция повсеместной экономии, и электричества, в том числе? Дело в том, что изначальная идея заключалась в том, чтобы создать отдельное управление каждой такой лампой. Люди, занимаясь в темноте какими-то вещами, должны включать свет только в нужной им, определенной зоне помещения. Это, конечно же, приводит к удорожанию установки, так как затраты на значительно большее количество кабелей и усложняют сам монтаж. Вместо простого выключателя на входе в помещение установите контроллер — сенсорную панель управления, электронные коммутационные устройства, которые очень часто кроме попеременного переключения с пульта ДУ, можно подключить к компьютерной сети и последующей реализации концепция «умного дома».
