Типы диодов и их характеристики: 2.3. Типы диодов и их применение

Содержание

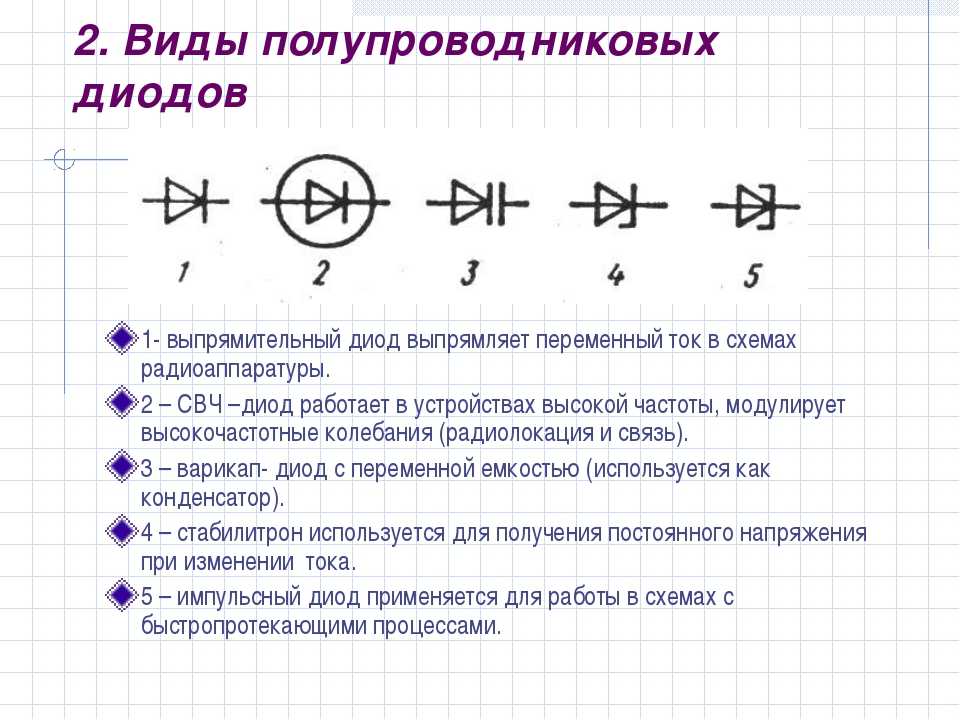

Различные типы диодов и их использование

В этом уроке мы узнаем о различных типах диодов. К ним относятся диоды слабых сигналов, стабилитроны, светоизлучающие диоды, диоды Шоттки, туннельные диоды, лавинные диоды и т. д. Это будет краткая заметка о различных типах диодов с базовой функциональностью и символе на схеме.

Введение

Диоды — это электронные компоненты, функционирующие как односторонний клапан, это означает, что он позволяет току течь в одном направлении. Эти диоды изготовлены из полупроводниковых материалов германия, кремния и селена. Работу диода можно классифицировать двумя способами: если он допускает ток, то он включен в прямом направлении, в противном случае он включен в обратном направлении.

Различные типы диодов имеют разные требования к напряжению. Для кремниевых диодов прямое напряжение составляет 0,7 В, а для германия — 0,3 В. В кремниевом диоде темная полоса обозначает катодную клемму, а другая клемма является анодной. Обычно диоды используются в качестве защиты от переполюсовки и защиты от переходных процессов. Существует много типов диодов, и некоторые из них перечислены ниже. Купить выпрямительный диодможно на сайте https://k206.net/.

Давайте теперь кратко рассмотрим несколько распространенных типов диодов.

1. Диод слабых сигналов

Это небольшое устройство с диспропорциональными характеристиками, применение которого в основном относится к высокочастотным устройствам и устройствам с очень малым током, таким как радиоприемники, телевизоры и т. д. Чтобы защитить диод от загрязнения, он покрыт стеклом, поэтому его также называют пассивированным диодом.

Внешний вид сигнального диода очень мал по сравнению с силовым диодом. Для обозначения катодного вывода один край помечен черным или красным цветом. Для применений на высоких частотах производительность маленького сигнального диода очень эффективна.

Что касается функциональных частот сигнального диода, то пропускная способность по току и мощности очень мала, а максимальная — почти 150 мА и 500 мВт.

Сигнальный диод представляет собой кремниевый полупроводниковый диод или германиевый диод, но в зависимости от легирующего материала характеристики диода изменяются. В сигнальном диоде характеристики кремниевого легированного диода приблизительно противоположны германиевому легированному диоду.

Кремниевый сигнальный диод имеет высокое падение напряжения на соединении примерно от 0,6 до 0,7 вольт, поэтому он имеет очень высокое сопротивление, но низкое прямое сопротивление. С другой стороны, германиевый сигнальный диод имеет низкое сопротивление из-за низкого падения напряжения почти на 0,2–0,3 В и высокого прямого сопротивления. Из-за слабого сигнала функциональная точка в маленьком сигнальном диоде не нарушается.

2. Силовые диоды

Эти диоды имеют большой слой PN перехода. Таким образом, преобразование переменного напряжения в постоянное напряжение не ограничено. Это также увеличивает текущую пропускную способность и обратное блокирующее напряжение. Он не подходит для высокочастотных применений.

Основное применение этих диодов в устройствах зарядки аккумулятора, таких как инверторы. В этих диодах диапазон прямого сопротивления находится в омах, а обратное сопротивление блокировки — в мегомах. Поскольку он обладает высокими характеристиками тока и напряжения, их можно использовать в электрических устройствах, которые используются для подавления высоких пиковых напряжений.

3. Стабилитрон

Это пассивный элемент, работающий по принципу пробоя стабилитрона. Впервые произведенный Кларенсом Зинером в 1934 году. Он похож на обычный диод в прямом направлении, он также пропускает ток в обратном направлении, когда приложенное напряжение достигает напряжения пробоя. Он предназначен для предотвращения мгновенных импульсов напряжения на других полупроводниковых устройствах. Он действует как регулятор напряжения.

4. Светоизлучающий диод (СИД)

Эти диоды преобразуют электрическую энергию в энергию света. Первое производство началось в 1968 году. Он подвергается электролюминесцентному процессу, в котором дырки и электроны рекомбинируются для производства энергии в форме света в состоянии прямого включения.

Раньше они использовались в индукторных лампах, но теперь в недавних приложениях они используются в окружающей среде и задачах. В основном используется в таких приложениях, как авиационное освещение, светофоры, вспышки камер.

5. Диоды постоянного тока

Функция диода регулирует напряжение при определенном токе. Он функционирует как двухполюсный ограничитель тока. Символ диода постоянного тока показан ниже.

6. Диод Шоттки

В этом типе диода соединение образуется при контакте полупроводникового материала с металлом. За счет этого прямое падение напряжения уменьшается до минимума. Полупроводниковый материал представляет собой кремний N-типа, который действует как анод, а металл действует как катод, чьи материалы — хром, платина, вольфрам и т. д.

Благодаря металлическому переходу эти диоды имеют высокую токопроводимость, поэтому время переключения сокращается. Таким образом, Шоттки более широко используется для переключения приложений. Главным образом из-за перехода металл-полупроводник падение напряжения низкое, что, в свою очередь, повышает производительность диода и снижает потери мощности. Таким образом, они используются в высокочастотных выпрямительных устройствах. Символ диода Шоттки показан ниже.

7. Диод Шокли

Это было изобретение первых полупроводниковых приборов, оно имеет четыре слоя. Он также называется диодом PNPN. Он равен тиристору без клеммы затвора, что означает, что клемма затвора отключена. Поскольку триггерных входов нет, единственным способом, которым диод может управлять, является подача прямого напряжения.

Диод имеет два рабочих состояния: проводящее и непроводящее. В непроводящем состоянии диод проводит с меньшим напряжением.

8. Туннельный диод

Он также называется отсоединяемым диодом или аккумулятором. Это особый тип диодов, который сохраняет заряд от положительного импульса и использует в отрицательном импульсе синусоидальные сигналы. Время нарастания импульса тока равно времени привязки. Благодаря этому явлению он имеет скорость восстановления импульсов.

Применения этих диодов находятся в умножителях высшего порядка и в схемах формирователя импульсов. Частота среза этих диодов очень высока и составляет порядка гигагерца.

В качестве множителя этот диод имеет диапазон частоты среза от 200 до 300 ГГц. В операциях, которые выполняются в диапазоне 10 ГГц, эти диоды играют жизненно важную роль. Эффективность высока для множителей более низкого порядка. Символ для этого диода показан ниже.

Он используется как высокоскоростной переключатель порядка наносекунд. Благодаря эффекту туннелирования он работает очень быстро в области микроволновых частот. Это двухконтактное устройство, в котором концентрация присадок слишком высока.

10. Варикап

Он действует как переменный конденсатор. Операции выполняются в основном только в состоянии обратного смещения. Эти диоды очень известны благодаря своей способности изменять диапазоны емкости в цепи при наличии постоянного напряжения.

Они могут варьировать емкость до высоких значений. Эти диоды имеют множество применений в качестве генератора, управляемого напряжением для сотовых телефонов, спутниковых предварительных фильтров и т. д. Символ варакторного диода приведен ниже.

11. Лазерный диод

Аналогично светодиоду, в котором активная область образована pn-переходом. Электрически лазерный диод — это пин-диод, в котором активная область находится во внутренней области. Используется в оптоволоконных коммуникациях, считывателях штрих-кодов, лазерных указках, считывании и записи CD / DVD / Blu-ray, лазерной печати.

12. Диод подавления переходного напряжения

В полупроводниковых приборах из-за внезапного изменения состояния будут возникать переходные напряжения. Они повредят выходной отклик устройства. Для решения этой проблемы используются диоды для подавления напряжения. Работа диода подавления напряжения аналогична работе диода Зенера.

Работа этих диодов является нормальной, как у диодов с pn-переходом, но во время переходного напряжения его работа меняется. В нормальных условиях сопротивление диода высокое. Когда в цепи возникает какое-либо переходное напряжение, диод входит в область лавинного пробоя, в которой обеспечивается низкое сопротивление.

Это спонтанно и очень быстро, потому что продолжительность пробоя лавины колеблется в пикосекундах. Диод подавления переходного напряжения будет фиксировать напряжение до фиксированных уровней, в основном его напряжение зажима находится в минимальном диапазоне.

13. Легированные золотом диоды

В этих диодах золото используется в качестве легирующей добавки. Эти диоды быстрее, чем другие диоды. В этих диодах ток утечки в состоянии обратного смещения также меньше. Даже при более высоком падении напряжения это позволяет диоду работать на частотах сигнала.

14. Супер Барьерные Диоды

Это выпрямительный диод с низким падением прямого напряжения в качестве диода Шоттки, способный выдерживать скачки напряжения и малый обратный ток утечки в качестве диода с pn-переходом. Он был разработан для приложений с высокой мощностью, быстрым переключением и низким уровнем потерь. Супербарьерные выпрямители — это выпрямители следующего поколения с более низким прямым напряжением, чем диод Шоттки.

15. Диод Пельтье

В этом типе диода в соединении двух материалов полупроводника он генерирует тепло, которое течет от одного контакта к другому. Этот поток осуществляется только в одном направлении, которое равно направлению тока.

Это тепло производится за счет электрического заряда, возникающего при рекомбинации неосновных носителей заряда. Это в основном используется в системах охлаждения и отопления. Этот тип диодов используется в качестве датчика и теплового двигателя для термоэлектрического охлаждения.

16. Хрустальный диод

Его работа зависит от давления контакта между полупроводниковым кристаллом и точкой. При этом присутствует металлическая проволока, которая прижимается к полупроводниковому кристаллу. При этом полупроводниковый кристалл действует как катод, а металлическая проволока — как анод. Эти диоды устарели по своей природе. В основном используется в микроволновых приемниках и детекторах.

17. Лавинный диод

Это пассивный элемент, работающий по принципу лавинного пробоя. Он работает в режиме обратного смещения. Это приводит к большим токам из-за ионизации, вызванной pn-переходом во время обратного смещения.

Эти диоды специально разработаны для пробоя при определенном обратном напряжении, чтобы предотвратить повреждение. Символ лавинного диода показан ниже:

18. Кремниевый выпрямитель

Он состоит из трех клемм: анода, катода и затвора. Это почти равно диоду Шокли. Как видно из названия, он в основном используется для целей управления, когда в цепи подается небольшое напряжение. Символ кремниевого выпрямителя, как показано ниже:

19. Вакуумные диоды

Вакуумные диоды состоят из двух электродов, которые будут действовать как анод и катод. Катод состоит из вольфрама, который испускает электроны в направлении анода. Всегда поток электронов будет происходить только от катода к аноду. Таким образом, он действует как переключатель.

Если катод покрыт оксидным материалом, то способность к эмиссии электронов высока. Анод немного длиннее по размеру, а в некоторых случаях его поверхность шероховата, чтобы снизить температуру, возникающую в диоде. Диод будет работать только в одном случае, когда анод положителен относительно катодной клеммы. Символ как показано на рисунке:

20. PIN-диод

Улучшенная версия обычного PN-диода дает PIN-диод. В ПИН-диодах допирование не нужно. Собственный материал означает, что материал, который не имеет носителей заряда, вставлен между областями P и N, которые увеличивают площадь обедненного слоя.

Когда мы прикладываем прямое напряжение смещения, дырки и электроны выталкиваются в собственный слой. В какой-то момент из-за этого высокого уровня инжекции электрическое поле также будет проходить через собственный материал.

Исследование статических характеристик полупроводниковых диодов

Работа выполняется в лаборатории с удаленным доступом.

1 Цель работы

Изучить устройство полупроводникового диода, физические процессы, происходящие в нем, характеристики, параметры, а также типы и применение полупроводниковых диодов.

2 Подготовка к работе

2.1 Изучить следующие вопросы курса:

  • Электрические свойства полупроводников. Собственные и примесные полупроводники.
  • Электронно-дырочный переход, его характеристики и параметры. Прямое и обратное включение p-n перехода.
  • Вольтамперные характеристики и параметры полупроводниковых диодов, выполненных из различных материалов.
  • Влияние температуры на характеристики и параметры диодов.
  • Типы полупроводниковых диодов, особенности их устройства, работы и характеристики. Применение.

2.2 Ответить на следующие контрольные вопросы:

  • Что такое собственная и примесная проводимость полупроводника?
  • Объяснить образование электронно-дырочного перехода.
  • Что такое контактная разность потенциалов? Как она образуется?
  • Чем определяется толщина p-n перехода?
  • Нарисовать потенциальные диаграммы p-n перехода при отсутствии внешнего напряжения, и при включении его в прямом и обратном направлениях?
  • Рассказать о прохождении токов через p-n переход: при отсутствии внешнего напряжения, при прямом включении и при обратном включении.
  • Сравнить теоретическую и реальную вольтамперную характеристики p-n перехода, указать участки, которые соответствуют состоянию электрического и теплового пробоя.
  • Сравнить вольтамперные характеристики p-n переходов, изготовленных из G e, Si.
  • Что такое барьерная и диффузионная емкости p-n перехода? Дать определение.
  • Нарисовать и объяснить вольтамперные характеристики p-n перехода для различных значений температуры.
  • Перечислить основные параметры полупроводниковых диодов (номинальные и предельные).
  • Дать определение дифференциальных параметров и пояснить их физический смысл.
  • Объяснить принцип действия, особенности устройства и применения полупроводниковых диодов различных типов: выпрямительных, высокочастотных, импульсных, стабилитронов, варикапов. Указать их основные параметры.
  • Нарисовать условные обозначения выпрямительных диодов, стабилитронов, варикапов и схемы, в которых используются эти приборы.
  • Какими способами можно увеличить допустимую мощность, рассеиваемую диодом?

3 Схемы исследования

На рисунке 1.1 приведена схема для снятия вольтамперных характеристик диодов в прямом направлении. При измерении обратного тока (рисунок 1. 2) изменяется полярность подводимого напряжения. Для исследования характеристики стабилитрона используется схема, приведенная на рисунке 1.3. На рисунке 1.4 приведена схема для исследования однополупериодного выпрямителя. Используется германиевый диод.

Рисунок 1.1 — Схема снятия вольтамперных характеристик диодов в прямом направлении

4 Порядок проведения лабораторной работы

4.1 Для снятия вольтамперных характеристик диодов при прямом включении вывести на экран дисплея схему (рисунок 1.1). Для этого выбрать «Лабораторная работа №1». Затем «Прямое включение» и «Начать эксперимент».

4.2 Последовательно снять вольтамперные характеристики германиевого и кремниевого диодов Iпр=f(Uпр) Для этого подвести курсор к тумблеру с обозначением диода и выбрать один из диодов, например, Д7Ж.

4.3 Подвести курсор на ручку «Напряжение» и вращая ручку по часовой стрелке снять ВАХ. Характеристика вырисовывается на экране графопостроителя. Заполнить таблицу 1.1а.
Примечание. При быстром изменении напряжения на диоде характеристика может получиться не монотонной. Для повторного исследования осуществить очистку экрана осциллографа и произвести повторное исследование.

Таблица 1.1а — Диод Д7Ж

Uпр, В..................
Iпр, мА012345678

4.4 Провести исследование второго диода. Для этого переключить тумблер на другой тип диода. Осуществить сброс приборов в нулевое положение и снять ВАХ. Заполнить таблицу 1.1б.

Таблица 1.1б — Диод Д220

Uпр, В... ...............
Iпр, мА012345678

Прекратить эксперимент.

4.5 Определить, какой из диодов выполнен из германия, какой из кремния.

4.6 Исследовать вольтамперную характеристику диода при обратном включении (рисунок 1.2.).
Заполнить таблицу 1.2.

Рисунок 1.2 — Схема снятия вольтамперных характеристик диодов в обратном направлении

Таблица 1.2 — Диод Д7Ж

Uобр, В0-1-2-3-4-5
Iобр, мкА............

4. 7 Провести исследование стабилитрона Д814А.(рисунок 1.3)
Заполнить таблицу 1.3.



Рисунок 1.3 — Схема исследования характеристики стабилитрона

Таблица 1.3 — Стабилитрон Д 814А

Uст, В..................
Iст, мА..................

4.8 Исследовать однополупериодный выпрямитель (рисунок 1.4). Зарисовать осциллограммы напряжения генератора на входе и напряжения на нагрузке при двух различных значениях переменного напряжения 2 и 8 вольт.

Рисунок 1.4 — Схема исследования однополупериодного выпрямителя

5 Указания к составлению отчета

  1. Привести схемы исследования полупроводниковых диодов.
  2. Привести таблицы с результатами измерений.
  3. Привести вольтамперные характеристики (график 1) германиевого и кремниевого диодов для прямого включения.
  4. По характеристикам определить сопротивления постоянному току и дифференциальные сопротивления при прямом токе 4 мА для каждого из диодов. Результаты занести в таблицу 1.3.

Таблица 1.3

ДиодRпрRпр дифRобрRобр диф
Д7А........
Д220........
  1. На графике №2 привести вольтамперную характеристику диода Д7Ж при обратном включении. По графику определить сопротивления постоянному току и дифференциальные сопротивления диода при напряжении 3 В.
  2. На графике №3 привести ВАХ стабилитрона Iст=f(Uст).
  3. Привести осциллограммы, полученные при исследовании выпрямителя (сигнал на входе и на выходе). Осциллограммы располагать одна под другой без сдвига по времени.
  4. Сделать выводы по проделанной работе.

Литература

  • Игнатов А.Н., Калинин С.В., Савиных В.Л. Основы электроники, — СибГУТИ, Новосибирск, 2005, стр. 119-121.
  • Электронные, квантовые приборы и микроэлектроника. /Под редакцией Федорова Н.Д. -М: Радио и связь, 1998. Стр. 11-66.
  • Электронные приборы. /Под редакцией Шишкина Г.Г. -М.: Энергоатомиздат, 1989. Стр. 12-43, 54-88, 97-129.
  • Батушев В.А. Электронные приборы. -М.: Высшая школа, 1980. Стр. 29-85.
  • Савиных В.Л. Физические основы электроники. – СибГУТИ, Новосибирск, 2002. Электронная версия.
  • Справочники по полупроводниковым диодам.

Типы диодов — обозначение схемы, характеристики и применение

Базовый диод состоит из двух выводов. Этот вывод называется анодом и катодом. Он имеет свойство проводить поток тока в одном и едином направлении. Это основное свойство диода делает его основным строительным блоком в блоках питания. потому что там это предпочтительнее в процессе ректификации.

Используется при модуляции сигналов. Существует множество применений диодов, основанных на требованиях в различных областях электроники, а также в электротехнике. Как правило, диоды изготавливаются из полупроводников, таких как кремний или германий, в зависимости от того, какой тип полупроводникового материала является предпочтительным.

Во-первых, все началось с простого диода, состоящего из p-n перехода. Дальнейшие разработки и увеличение потребностей и требований к различным подсистемам проложили путь к формированию различных типов диодов. Каждый диод имеет свое значение в области электроники.

Применение диода в электронных модулях широкое. Однако специальные случаи диодов были сконструированы таким образом, чтобы они могли работать при обратном смещении, а также чтобы удовлетворять соответствующим терминологиям.

Давайте посмотрим на различные типы диодов, которые используются в базовой электронике. Это

1) Диод P-N перехода

Это базовый диод, образованный взаимодействием материалов p-типа и n-типа. Он имеет дело с концепцией предвзятости. Это смещение позволяет классифицировать его по различным режимам работы.

Этот диод работает только при прямом смещении. При обратном смещении нет явного протекания тока. Это указывает на то, что ток блокируется во время обратного смещения.

Символ диода P-N перехода

Они используются там, где предпочтительны малые токи, такие как сигнальные диоды. одно из основных применений этого как выпрямители.

 2) Стабилитрон

Это диод, сконструированный таким образом, что он может работать в режиме обратного смещения. При приложенном прямом смещении рабочие характеристики будут аналогичны характеристикам обычного диода с основным p-n переходом.

Стабилитрон

Когда диод находится в режиме обратного смещения после того, как он достигает минимального напряжения Зенера, мы можем видеть увеличение значений тока, но напряжение остается постоянным после этой точки.

Это позволяет использовать его для регулирования напряжения. Особенность диода заключается в том, что он начинает проводить ток при обратном смещении. Большее напряжение этого типа диода установлено производителями. По этой причине можно производить больше диодов zen с различным напряжением zen

3) Диоды Шоттки

Диод, который может работать с малым временем переключения, называется диодом Шоттки. Падение напряжения, которое считается прямым, очень мало.

Диод Шоттки

Применение диодов этого типа можно увидеть в достаточно быстрых схемах фиксации. Диоды этого типа можно увидеть работающими в диапазоне гигагерц. То есть его можно предпочесть во время высокочастотных приложений.

4) Диоды Шокли

Это еще один тип диодов, которые также используются для переключения. Он имеет некоторое базовое напряжение, которое называется триггерным напряжением.

Символ Shockley Diode

Если приложенное к нему напряжение меньше базового значения триггера, он не может переключиться, поскольку остается в режиме высокого сопротивления. Когда приложенное напряжение превысит базовое значение срабатывания, будет установлен путь низкого сопротивления. Таким образом работают диоды Шокли.

5) Варактор или варикап Диод

Это еще одна особая категория диодов, в которых приложение обратного напряжения изменяет емкость на переходе. Поскольку это диод с переменной емкостью, его можно сокращенно назвать варикапом.

Символ варикапа диода

Приложенное значение обратного напряжения может повлиять на ширину перехода. Они прямо пропорциональны друг другу. Но они обратно пропорциональны емкости на переходе.

Это главная причина, по которой они применимы в осцилляторах. Изменение значения емкости заставляет схему работать как тюнер.

6) Диод Барретта

BARITT означает время прохождения через барьерную инжекцию. В этом типе диода излучение происходит за счет тепловой энергии. Это состоит из меньшего шума по сравнению с другим типом диодов.

Они применимы в различных устройствах, таких как микшеры, это могут быть усилители, основанные на возможностях слабого сигнала, или это могут быть генераторы.

7) Диод Ганна

Это обычный диод с двумя выводами. У него нет перехода P-N, как у других диодов. Генераторы на диодах Ганна используются во время радиосвязи.

Диод Ганна

Они также используются в военных целях. В нем базовые тахометры состоят из этого диода. В настоящее время в системах контроля открывания дверей требуются датчики, что стало возможным благодаря диодам Ганна. В схеме охранной сигнализации также предпочтительнее использовать этот диод.

8) Светоизлучающий диод (светодиоды)

Это типы диодов, которые работают в рабочей области прямого смещения. Когда диод начинает проводить в этой области, возникает ток. Этот ток называется пусковым током. Во время этого процесса свет излучается диодом.

Светоизлучающий диод

Сюда входят различные типы светодиодов. А именно мигание, которое может действовать как включение и выключение в течение определенного времени. Они могут быть трехцветными, более двух цветов излучаются в зависимости от количества полученного положительного напряжения.

Кроме того, есть светодиоды, излучающие инфракрасный свет. Практическое применение его можно увидеть в пультах дистанционного управления. Выше обсуждались некоторые из типов, присутствующих в светодиодах.

9) ЛАЗЕРНЫЙ диод

Не может называться так же, как обычный светодиод. Поскольку этот тип диода излучает ненормальный свет, он называется когерентным светом. Этот свет фокусируется в виде пятна диаметром менее одного микрометра.

ЛАЗЕРНЫЙ диод

Поскольку время отклика у этого типа диодов меньше, они используются в качестве оптических запоминающих устройств, а также в проигрывателях компакт-дисков. В настоящее время можно увидеть сканеры штрих-кода, это одно из применений ЛАЗЕРНОГО диода. Их также можно увидеть в принтерах LASER, факсимильных аппаратах и ​​т. д.…

10) Фотодиод

Как следует из названия, когда диод взаимодействует со световым потоком, генерируется ток. Это означает, что во время стадии темноты не может быть никакого протекания тока, указывающего на то, что это состояние разомкнутой цепи.

Когда диод вступает в контакт со светом, он вступает во взаимодействие, и в цепи протекает ток, благодаря которому диод светится. Функциональность фотодиода больше напоминает дзен-диод, потому что он также может проводить ток при обратном смещении.

Фотодиод

Текущее значение и значение интенсивности света прямо пропорциональны друг другу. Они также имеют достаточно быстрое время отклика, которое составляет наносекунды. Этот тип диодов также может генерировать электричество.

11) PIN-диод

Характеристика этого диода определяется при его изготовлении. В этом типе диода он имеет как стандарты p-типа, так и n-типа. Но переход, образованный за счет его взаимодействий, здесь не будет иметь концентрации легирующей примеси, относящейся к собственному полупроводнику.

Символ для PiN-диода

Эта область полезна в таких приложениях, как переключение.

12) Диод быстрого восстановления

Согласно названию, диод будет иметь более быстрое восстановление. Во время выпрямления в качестве входного сигнала применяется переменный ток. В нем есть положительные и отрицательные уровни. Для смены полярности с положительной на отрицательную или с отрицательной на положительную время восстановления должно быть быстрым.

Во время высокочастотных приложений это становится обязательным, чтобы иметь самое быстрое время восстановления. Следовательно, этот диод предпочтительнее в таких случаях. Это приводит к тому, что представление должно быть точным и поддерживать целостность сигнала.

13) Туннельный диод

Это диод с базовым p-n переходом, обладающий свойством отрицательного сопротивления. В этом типе диода значения напряжения и тока обратно пропорциональны друг другу.

Туннельный диод

В диапазоне сверхвысоких скоростей в этих туннельных диодах используются переключатели. Время переключения будет в нано- или пикосекундах. Из-за концепции отрицательного сопротивления, используемой в этом, это используется в терминологии схемы релаксационного генератора.

14) Ступенчатый восстановительный диод

Его можно назвать частью микроволнового диода. В высокочастотном диапазоне это имеет тенденцию генерировать импульсы. Эти диоды зависят от типа диодов, которые имеют характеристики быстрого отключения в зависимости от их работы.

Символ ступенчатого восстанавливающего диода

Следовательно, различные типы диодов и их применение обсуждались выше. Каждый диод уникален как в своем представлении, так и в применении. Выше мы обсудили различные типы диодов с точки зрения их применения. Можете ли вы описать функциональность различных типов диодов и приближение диода?

10 различных типов диодов

Диод — это электронный компонент с двумя выводами, позволяющий току течь в одном направлении. В зависимости от области применения существуют различные типы диодов. Они используются в схемах умножителя напряжения , схемах смещения напряжения, схемах ограничения напряжения и схемах регулятора напряжения . Некоторые из них перечислены ниже с их приложениями.

Список различных типов диодов

Вот полный список различных типов диодов, которые когда-либо производились:

  • Zener diode
  • Light Emitting diode
  • Rectifier diode
  • Schottky diode
  • Laser diode
  • Varactor diode
  • Transition voltage suppression diode(TVS)
  • Tunnel diode
  • Vacuum diode
  • Shockhly diode
  • Stabistors или прямой опорный диод
  • Супербарьерный диод
  • PIN-диод
  • Диод, легированный золотом
  • Диод с отсечкой или ступенчатым восстановлением
  • Термодиод
  • Фотодиод
  • Диод Ганна
  • Кристаллический диод
  • Лавинный диод
  • Диод постоянного тока

В чем разница между M…

Наиболее распространенные среди них диоды подробно описаны ниже.

Стабилитрон

Стабилитрон

Зенеровский диод представляет собой сильнолегированный полупроводниковый прибор , предназначенный для работы в 0133 обратное направление. Он проводит, когда напряжение в режиме обратного смещения достигает определенного предела. Это напряжение известно как напряжение Зенера или обратное напряжение пробоя .

 Обычно используются стабилитроны серий  BZX55 и BZX85.

Что такое обратное напряжение пробоя?

Это напряжение, при котором стабилитрон начинает проводить ток и непрерывно работает в режиме обратного смещения без повреждений. Это напряжение может варьироваться от от 2,4 В до примерно 200 В ; он может доходить до 1 кВ . Максимальное напряжение для устройства, установленного на поверхности (SMD), составляет около 47 В.

Применение

  • в регулировании напряжения
  • AS RESTERINGEMENTIONS
  • AS DUSTRESS
  • 4141414141414 гг.

    Светодиод (светодиод)

    Светодиод (светоизлучающий диод)

    Светодиод излучает свет, когда через него проходит электрический ток. Когда электроны в полупроводнике рекомбинируют с дырками,0133 высвобождает энергию в виде фотонов . Цвет излучаемого света зависит от энергетического зазора используемого полупроводника.

     Миниатюрные светодиоды, мощные светодиоды, мигающие светодиоды, двухцветные и трехцветные, красные, зеленые, синие светодиоды, буквенно-цифровые светодиоды и светодиоды освещения — это разные типы светодиодов.

    Характеристики светодиода

    • Низкое энергопотребление
    • Длительный срок службы
    • Монохромный
    • Низкое рабочее напряжение

    Применение

    • Индикаторы
    • 7 сегментных светодиодных дисплеев
    • Дисплей

    Читать также: Руководство для начинающего в Diode (определение, символ и рабочие Эмиссия радиации . Это похоже на светоизлучающий диод, который излучает мощный свет через стеклянную линзу для уменьшения потерь сигнала. Он использует p-n переход для создания когерентного излучения с той же частотой и фазой, что и в видимый или инфракрасный спектр .

      U-LD-650543A  — красный лазерный диод с длиной волны 650 нм.

    Characteristics of Laser Diode

    • Highly directive
    • Can travel long distance
    • It exhibits monochromaticity
    • It is a coherent source of light
    • Consumes less power
    • Cost is low

    Applications

    • Запись и чтение данных на CD-ROM, DVD и Blu-ray Disc
    • Волоконно-оптические коммуникации
    • Лазерная обработка материалов, такая как резка, сверление и т. д.
    • Медицинское применение: лечение зубов, удаление нежелательных тканей и опухолей диод , емкость которого может изменяться электрически. Эти диоды также известны как варикапы , подстроечные диоды, диоды с переменным конденсатором, параметрические диоды и диоды с переменной емкостью.

      Один конец символа состоит из диода, а другой конец имеет две параллельные линии, которые представляют собой проводящие пластины конденсатора. Зазор между пластинами показывает их диэлектрик.

      Варакторный диод используется для накопления заряда, а не для протекания заряда . При прямом смещении общий заряд диода становится равным нулю, что нежелательно. Таким образом, варакторный диод всегда работает при обратном смещении.

        Серия Zetex 830, MV210 и BB910  — это некоторые из варакторных диодов.

      Advantages

      • Low noise
      • Low cost
      • Small in size and weightless

      Applications

      • RF industry
      • Voltage controlled oscillator
      • Auto tuning
      • Adjustable circuits
      • Automatic Frequency Controllers

      Диод Шоттки

      Диод Шоттки

      Диод Шоттки также известен как диод с горячими носителями или диод с барьером Шоттки . Это тип металл-полупроводникового диода с низким падением прямого напряжения и очень высокой скоростью переключения.

      В диодах Шоттки такие металлы, как алюминий или платина , заменяют материал P-типа обычных PN-переходов.

      Что такое барьер Шоттки?

      В диодах Шоттки переход образуется между металлом и полупроводником N-типа. Этот переход известен как переход металл-полупроводник или переход M-S 9.0134 . Переход металл-полупроводник, образованный между металлом и полупроводником n-типа, создает барьер или обедненный слой, известный как барьер Шоттки.

      Основным преимуществом является то, что прямое падение напряжения диода Шоттки значительно меньше (от 0,15 до 0,45 В) , чем у обычного кремниевого диода с PN-переходом, которое составляет 0,7 В.

        T0247 SR3010, TO218 STPS3045, DO35 SD103B  и т. д. являются некоторыми диодами Шоттки.

      Характеристики диода Шоттки

      • Низкое прямое падение напряжения
      • Быстрое обратное восстановление (из состояния ВКЛ. в ВЫКЛ.)
      • Низкое напряжение включения (от 0,2 до 0,3 В)
      • Низкая емкость перехода
      • Высокая плотность тока
      • Высокий обратный ток 1
      • Меньше нежелательных шумов, чем у обычного PN-перехода

      Применения

      • ВЧ смесители
      • Применение солнечных элементов
      • Логические схемы
      • Источники питания

      Диоды TVS

      Диод TVS

      Диод подавления переходного напряжения (TVS) также известен как переходник или тиректор . Он защищает электронные компоненты от скачков напряжения, возникающих на подключенных проводах, или фиксирует напряжение на заданном уровне перед входом в цепь. Диоды TVS доступны как в однонаправленных (однополярных), так и в двунаправленных (биполярных) конфигурациях схемы диодов.

      Как диоды TVS защищают цепи?

      На приведенной выше схеме показано, как TVS отводит переходный ток на землю. Напряжение, полученное на клемме нагрузки, всегда равно уровню напряжения ограничения TVS.

      TVS-диод на нагрузке

        SMBJ15CA, SM4T28CAY и ESD9L5.0ST5G  — некоторые из диодов TVS для защиты цепи.

      Характеристики TVS-диодов

      • Низкое добавочное сопротивление импульсным перенапряжениям
      • Доступны однонаправленная и двунаправленная полярности
      • Reverse stand-off voltages range from 3.3V to 600V
      • Surface-mount power ratings from 200W to 5kW
      • Axial lead power ratings from 400W to 30kW
      • High current protection available up to 20kA

      Applications

      • Автомобильная промышленность
      • Самолеты
      • Интерфейсы ввода-вывода
      • Телекоммуникации
      • В куб.0142

      Туннельный диод

      Туннельный диод

      Туннельный диод также известен как диод Эсаки . Это сильнолегированный диод с PN-переходом, который демонстрирует отрицательное сопротивление и высокую проводимость благодаря туннельному эффекту. Обычно они изготавливаются из германия , но также могут быть изготовлены из арсенида галлия и кремниевых материалов .

      Какая концентрация примеси в туннельном диоде?

      Концентрация примеси в обычном диоде с PN-переходом составляет около 1 часть в 10 8 . В то время как в туннельном диоде концентрация примеси составляет около 1 часть на 10 3 .

        1N3716, IN3712 и IN3714  — некоторые из туннельных диодов.

      Примечание: Отрицательное сопротивление используется для создания колебаний.

      Что такое туннелирование?

      Туннелирование — явление проводимости в полупроводниковом материале. При этом носитель заряда пробивает преграду вместо того, чтобы пролезть через него.

      Characteristics of Tunnel Diode

      • Long life
      • Low noise
      • High-speed operation

      Applications

      • Very fast switching device in computers
      • High-frequency oscillators and amplifiers
      • Logic memory запоминающие устройства
      • FM-приемники

      Выпрямительные диоды

      Выпрямительный диод

      Выпрямительный диод представляет собой полупроводник с двумя выводами , пропускающий ток только в одном направлении. Как правило, диод с PN-переходом формируется путем соединения полупроводниковых материалов n-типа и p-типа. Он используется для выпрямления переменного тока (переменного тока) в постоянный (постоянный ток) с помощью приложения выпрямительного моста.

      Из чего сделаны выпрямительные диоды?

      Диоды выпрямителя обычно изготавливаются из кремния . Но для изготовления выпрямительных диодов используются полупроводниковые материалы Ge или арсенида галлия . Они способны проводить высокие значения электрического тока.

        1N4001, 1N4002, 1N4003, 1N4004, 1N4007, 1N5002, 1N5006, 1N5008  — некоторые из наиболее часто используемых выпрямительных диодов.

      Применение

      • Устранение напряжения, такого как превращение переменного тока в напряжение постоянного тока
      • . системы

      Вакуумные диоды

      Вакуумный диод

      Этот диод изготовлен из вакуумных ламп . Он состоит из двух электродов (анода и катода), заключенных в вакуумную трубку. Он позволяет току течь от катода к аноду и блокирует ток от анода к катоду. Катод этого диода обычно испускает свободные электроны, поэтому он называется эмиттером , тогда как анод собирает свободные электроны, так называемый коллектор .

        UBF 89 и T-6DC8  - некоторые вакуумные диоды.

      Характеристики вакуумного диода

      • Электрический поток в вакууме
      • Большой по размеру
      • Применения высокой мощности
      • Низкий входной импеданс
      • Меньше всего температурной зависимости

      3333.

    • 0101010101410141414 гг. Fi-передачи и даже устройства спутниковой и радиолокационной связи
    • Электронно-лучевые трубки, рентгеновские трубки, фотоумножители и магнетроны.
    • Вакуумные электронные устройства
    • Вакуумные панельные дисплеи

    См.
