Если открыть любую книгу по электронной технике, сразу видно как много элементов названы по именам их создателей: диод Шоттки , диод Зенера он же стабилитрон , диод Ганна, транзистор Дарлингтона. Инженер-электрик Сидни Дарлингтон Sidney Darlington экспериментировал с коллекторными двигателями постоянного тока и схемами управления для них. В схемах использовались усилители тока. Инженер Дарлингтон изобрёл и запатентовал транзистор, состоящий из двух биполярных и выполненный на одном кристалле кремния с диффундированными n негатив и p позитив переходами.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Составной транзистор. Транзисторная сборка Дарлингтона
  • ПОПУЛЯРНЫЙ СПРАВОЧНИК РАДИОЛЮБИТЕЛЯ
  • Транзистор КТ829, kt829 характеристики и цоколевка (datasheet)
  • Как проверить транзистор мультиметром.
  • справочник транзисторов
  • C5027 / 2SC5027 datasheet кремниевый n-p-n транзистор документация на русском
  • Please turn JavaScript on and reload the page.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить любой транзистор без тестера ?

Составной транзистор. Транзисторная сборка Дарлингтона






Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.

Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика. Мы знаем, что транзистор имеет два p-n перехода , причем каждый переход можно представить в виде диода полупроводника. Отсюда получается, что один диод образован выводами, например, базы и коллектора , а другой диод выводами базы и эмиттера.

Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен. Все очень просто. Начнем с транзисторов структуры проводимость p-n-p. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p , а если от базы, значит это транзистор структуры n-p-n. Смотрите рисунок выше. Так вот, чтобы открыть p-n-p транзистор, на вывод базы подается отрицательное напряжение минус.

Минусовым щупом черного цвета садимся на вывод базы, а плюсовым красного цвета поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы. Если переходы целы, то их прямое сопротивление будет находиться в пределах — Ом. Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов. Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера. На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах.

А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен. Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы. Конечно, встречаются схемы, где p-n переходы транзистора сильно зашунтированы низкоомными резисторами. Но это редкость. Если при измерении будет видно, что прямое и обратное сопротивление коллекторного или эмиттерного переходов слишком мало, тогда придется выпаять вывод базы.

Исправность транзисторов структуры n-p-n проверяется так же, только уже к базе подключается плюсовой щуп мультиметра. Мы рассмотрели, как проверить исправный транзистор. А как понять, что транзистор неисправный?

Здесь тоже все просто. Вторая распространенная неисправность транзистора — это когда прямое и обратное сопротивления одного из p-n переходов равны нулю или около того. Это говорит о том, что переход пробит, и транзистор не годен.

И тут уважаемый читатель Вы меня спросите: — А где у этого транзистора находится база, коллектор и эмиттер. Я его вообще в первый раз вижу. И будете правы. А ведь действительно, где они? Как их определить?

Значит, будем искать. В первую очередь, нужно определить вывод базы. Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр. На данном этапе это нам ничего не говорит. Идем дальше.

Плюсовым щупом садимся на средний вывод, а минусовым касаемся левого и правого. Здесь результат измерения получился почти таким же, как и на рисунке выше. Тут опять ничего не ясно, поэтому идем дальше. Теперь садимся плюсовым щупом на правый вывод, а минусовым касаемся среднего и левого выводов транзистора. На рисунке видно, что величина сопротивления между правым-средним и правым-левым выводами одинаковая и составила бесконечность.

То есть получается, что мы нашли и измерили обратное сопротивление обоих p-n переходов транзистора. В принципе, уже можно смело утверждать, что вывод базы найден.

Он оказался правым. Но нам еще надо определить, где у транзистора коллектор и эмиттер. Для этого измеряем прямое сопротивление переходов. Минусовым щупом садимся на вывод базы , а плюсовым касаемся среднего и левого выводов. Величина сопротивления на левой ножке транзистора составила Ом — это эмиттер , а на средней Ом — это коллектор. Величина сопротивления коллекторного перехода всегда будет меньше по отношению к эмиттерному. Транзистор структуры p-n-p; 2.

Вывод базы находится с правой стороны; 3. Вывод коллектора в середине; 4. Вывод эмиттера — слева. А если у Вас остались вопросы, то можно дополнительно посмотреть мой видеоролик о проверке обычных транзисторов мультиметром. Ну и напоследок надо сказать, что транзисторы бывают малой, средней мощности и мощные.

Так вот, у транзисторов средней мощности и мощных, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Такие транзисторы устанавливаются на специальные радиаторы, предназначенные для отвода тепла от корпуса транзистора. Транзистор биполярный средней мощ. Это может быть рабочим условием или он на эмиттер слегка пробит, остальные транзисторы каскадов, тоже самое показывают?

Добрый день Константин! Однозначно транзистор не исправен. Это уже видно по сопротивлению переходов БЭ и БК. Они должны звониться только в одном направлении, а сопротивление переходов должно отличаться в пределах не более Ом. Спасибо большое за ролик! Такой вопрос, а такие правила прозвонки можно использовать без выпайки транзистора или это уже будет не корректно? Но только здесь будет один нюанс: встречаются схемы, где p-n переходы транзистора зашунтированны низкоомными резисторами.

Это легко понять, когда p-n переходы прозваниваются в прямом и обратном направлении, и имеют практически одинаковые сопротивления. Или когда один из переходов показывает одинаковые сопротивления и, естественно, возникают сомнения по поводу исправности этого p-n перехода. Вот в этих случаях приходится полностью выпаивать транзистор. А так, при прозвонке на платах, транзистор обычно не выпаивается.

Добрый день misha! Всегда пожалуйста. Спасибо за оставленный комментарий. А коллектор с эмитором между собой прозванивать не надо? Я всегда прозваниваю,рабочие не звонятся. Здраствуйте Сергей, статья очень хорошая спасибо, только меня интересует один вопрос проверял транзистор ка вы советовали левая и правая показало , левая и середина 1, но когда проверяю в остальных случаях то там по всем параметрам показывает 1 ничего не меняется подскажите почему так, проверял 3х значный телефон, заранее спасибо.

Добрый день Азат! Смотря какой тип транзистора Вы проверяли — полевой, составной, обычный. Для обычных транзисторов такое значение сопротивления — это нормально, считайте, что это единица 1.

Возможно, Вы касались металлической части щупов пальцами когда держали транзистор. Как правило, величина сопротивления прямого перехода обычных транзисторов составляет от до Ом. При измерении обратного перехода, если транзистор неисправен, мультиметр покажет величину сопротивления близкой к нулю.

В моей практике попадались обычные неисправные транзисторы у которых прямой и обратный переходы звонились практически одинаково. То есть, при прямом, например, Ом а при обратном Ом. Смело можно выкидывать. Здравствуйте Виктор! Помогите проверить ГТ Есть прозвонка в одну и другую сторону между коллектором и эммитером некое сопротивление. Проверил 6 непаянных штук-один и тот же результат. Так и должно у этого транзистора быть? Доброй ночи Николай! Это германиевый транзистор средней мощности, поэтому у него между коллектором и эмиттером в одном направлении будет некоторая величина сопротивления.

К сожалению, в данный момент помочь ни чем не могу — под рукой их нет. Если вам не критично, то давайте завтра.

ПОПУЛЯРНЫЙ СПРАВОЧНИК РАДИОЛЮБИТЕЛЯ

Чем смогу помогу. Электрик 6. Транзистор TIP Транзистор TIP41C. Транзистор TIP41B. Помогите подобрать аналог транзистора SKDT. Установлен в блоке управления электроквадроциклом 36V W.

LabKit — Аналоги зарубежных транзисторов. Жирный шрифт обозначает обратный аналог, например: 2N, его .. TIP, КТА, КТА.

Транзистор КТ829, kt829 характеристики и цоколевка (datasheet)

Полевые транзисторы прочно завоевали свою нишу в повседневных творческих буднях радиолюбителя. Полевые транзисторы созданы на основе МОП-структуры и имеют большое сопротивление электрическому току между. Спектр их применения практически неограничен. Развитие электронной промышленности способствует появлению на рынке в свободной продаже. Их доступная стоимость и широкие возможности позволяют предположить, что в будущем они не только сохранят сегодняшнюю популярность среди радиолюбителей, но будут распространяться еще шире. В табл. Подборка осуществлена с применением отечественных и импортных справочников, личного опыта взаимозамен.

Как проверить транзистор мультиметром.

Вопрос господа следующий-есть 3х канальный передатчик-2канала пропорциональных один дискретный и судомодель с прибамбасами-свет. Хотел дискретный канал использовать для вкючения этой мути. Слышал,что для этого можно использовать серву а именно одни мозги от нее. Возможно ли это.

Справочник с datasheet по транзисторам мощным биполярным.

справочник транзисторов

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура.

C5027 / 2SC5027 datasheet кремниевый n-p-n транзистор документация на русском

Новости: 9. Высказывания: Одинокий человек всегда находится в дурном обществе. Поль Валери. Справка об аналогах биполярного низкочастотного npn транзистора TIP Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP

2NA (PNP,W,60V,A,MHZ,TO)(аналог КТ ) 2NAPBF = TIP NPN Дарлингтон, Uкэ=V, Iк=5A (8 имп. ).

Please turn JavaScript on and reload the page.

Транзистор — популярный полупроводниковый прибор, выполняющий в электросхемах функции формирования, усиления или преобразования электросигналов и переключения электроимпульсов. Выделяют три типа этих приборов:. Домашним мастерам, специалистам по ремонту радиоаппаратуры, конструкторам часто требуется подобрать отечественный аналог импортных приборов или наоборот.

Преобразователь предназначен для питания электроприборов, рассчитанных на вольт от автомобильного аккумулятора или бортовой сети во время движения. Преобразователь выдает напряжение вольт при частоте 50 герц. Но, реально, частота и особенно напряжение может существенно отличаться от указанных номинальных величин. Тем не менее можно питать паяльник, лампы накаливания, вентилятор, электронагреватель небольшой мощности, электробритву.

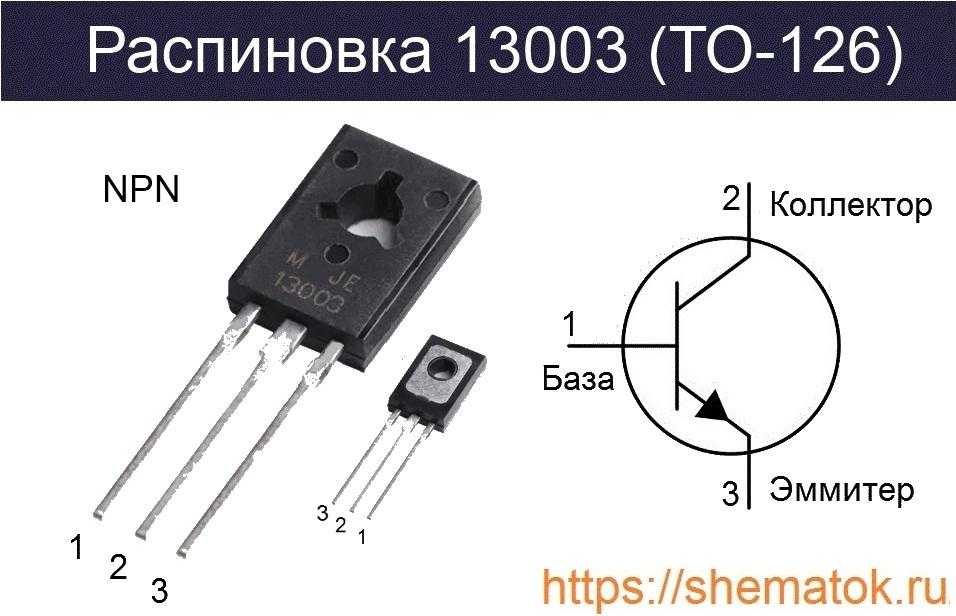

Применяется в высоковольтных коммутаторах и генераторах. Цоколевка транзистора c

Технические характеристики транзистор КТ сделали его одним из известных, мощных, составных устройств советских времен данного типа, производимый по мезапланарной технологии. Схематично сделан по схеме Дарлингтона и состоит из двух биполярных транзисторов. Имеет структуру n-p-n. Их используют в усилителях низкой частоты и электронных переключателях. Обычно встречаются в выходных каскадах автомобильных регуляторов напряжения или в схемах управления сервоприводом. Производят данный транзистор в пластмассовом корпусе с жесткими выводами. Весит он не более двух грамм.

Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная.






Транзистор TIP122: характеристики, datasheet и аналоги

Если взглянуть на технические характеристики транзистора TIP122 взятые, например, из документации от производителя STMicroelectronic, можно увидеть, что он является мощным, кремниевым, составным биполярным устройством структуры n-p-n, изготовленным по эпитаксиально-планарной технологии. Прибор представляет собой два транзистора, соединённых между собой по стандартному методу Дарлингтона.

Данный полупроводник предназначен для использования в преобразователях напряжения, усилителях постоянного тока и коммутационных системах. Изделие отличается высоким коэфф-ом усиления, при этом имеет низкое U насыщения.

Цоколевка

Распиновка TIP122, т.е. расположение его выводов представлена на рисунке.

Если держать транзистор к себе стороной, на которой нанесена надпись, то цоколевка будет (слева направо):  база, коллектор, эмиттер.

Корпус, в котором располагается рассматриваемый прибор, пластмассовый, выполненный по стандарту TO-220АВ с жёсткими ножками. Его вес не превышает 2,5 грамм.

Технические характеристики

Ниже приведены технические данные транзистора согласно документации, предоставленной производителем — компанией STMicroelectronic. Среди самых важных характеристик данного транзистора можно назвать следующие:

В следующей таблице приведены максимальные характеристики, которые не вошли в приведённый выше список. При планировании использования в своих схемах транзистора TIP122 необходимо понимать, что устройство должно работать в режимах, не превышающих условия эксплуатации, заложенные производителем. Поэтому нагружать его на грани этих уровней не рекомендуется, а выше — категорически запрещено. Кроме того, длительное воздействие напряжений выше рекомендуемых может повлиять на надёжность устройства.

Приведём так же электрические характеристики. Все значения справедливы при стандартной температуре 250С.

Очень важными являются так же тепловые характеристики транзистора TIP122.

Они показывают, насколько кристалл транзистора нагревается при увеличении выделяемой мощности. Зная все эти данные, можно рассчитать надёжность работы прибора, ведь при превышении допустимой температуры транзистор выйдет из строя.

Аналоги

Отечественными аналогами TIP122 являются транзисторы KT8116B, KT829A, KT716A. Среди зарубежных аналогов можно назвать такие:

Обязательно изучите параметры и учитывайте выполняемый им в схеме функционал при замени на другой.

Комплементарной парой данного изделия являются p-n-p транзисторы TIP125,TIP126 и TIP127.

Как проверить

Проверяется транзистор следующим способом:

  1. Подсоединяем эмиттер к «минусу» источника питания.
  2. К коллектору через лампочку подсоединяем плюс источника питания.
  3. Через переменный резистор на базу подаётся положительное напряжение. Постепенно увеличиваем напряжение на базе от нуля и до того момента, пока лампочка загорится.

Производители

Транзистор TIP122 изготавливают следующие фирмы:

Чтобы скачать Datasheet, кликните на одного из производителей: Diotec-Semiconductor, Micro-Commercial-Components, JILIN SINO-MICROELECTRONICS CO.- LTD.

Транзистор TIP122 Распиновка, техническое описание, Замена [Часто задаваемые вопросы]

Описание

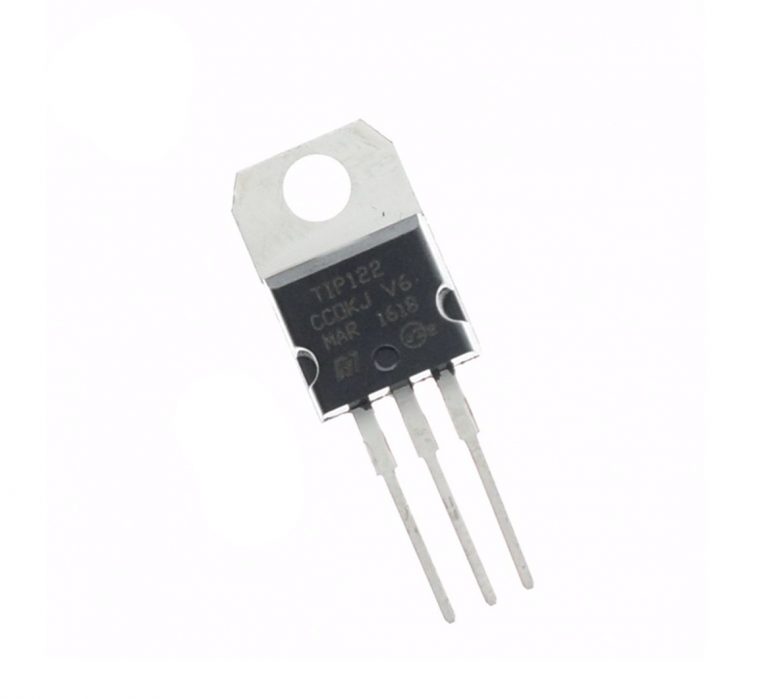

TIP122 представляет собой транзистор Дарлингтона NPN. Транзистор Дарлингтона означает, что два транзистора в одном корпусе подключены для увеличения коэффициента усиления на выходе. Транзистор TIP122 имеет много хороших характеристик, таких как ток коллектора 5 А, максимальное напряжение эмиттер-база 5 В, максимальное рассеивание коллектора 65 Вт, минимальный и максимальный коэффициент усиления по току равны 1000. Этот транзистор предназначен для использования в качестве переключателя и для усиления. целей.

Catalog

Description

TIP122 Component Datasheet

TIP122 Pinout

TIP122 Features

TIP122 Applications

TIP122 Экологическая и экспортная классификации

TIP122 Параметры

Working of TIP122

How to Safely Long Run in a Circuit

Darlington Circuit Schematic

Where to use TIP122

How to use TIP122

TIP122 Замена и аналог

Дополнение к TIP122

TIP122 Альтернативные транзисторы NPN

TIP122 Same Family Transistors

Additional Resources

FAQ

Ordering & Quantity


TIP122 Component Datasheet

Тип ресурса

Ссылка

Спецификации

ТИП120-22

ТИП120-22, ТИП125-27

TO220B03 Чертеж упаковки

PCN Устаревание/EOL

Несколько устройств 19 июня 2009 г.

Мультиустройство EOL 19 мая 2017 г.

PCN Проект/спецификация

Изменения конструкции радиатора 24 февраля 2014 г.

Логотип 17 августа 2017 г.

Упаковка PCN

Обновление штрих-кода ленты и коробки/катушки от 07 августа 2014 г.

Мультиустройства 24 октября 2017 г.

HTML Техническое описание

TO220B03 Чертеж упаковки


TIP122 Распиновка



Номер контакта

Название контакта

Описание

1

База

Он управляет смещением транзистора и работает для включения или выключения транзистора.

2

Коллектор

Ток протекает через коллектор, обычно подключенный к нагрузке

3

Излучатель

Ток выходит через эмиттер, он обычно соединен с землей.


Особенности TIP122

  • Высокий коэффициент усиления постоянного тока —

h FE = 2500 (тип.) при IC

= 4,0 А пост. тока

  • Поддерживающее напряжение коллектор-эмиттер − при 100 мА пост. тока

V Генеральный директор (SUS) = 60 В постоянного тока (мин) — TIP120, TIP125

= 80 В пост. Напряжение насыщения —

В CE(sat) = 2,0 В пост. тока (макс.) при IC = 3,0 А пост. тока

= 4,0 В пост. тока (макс.) при IC = 5,0 А пост.0007

  • Монолитная конструкция со встроенными шунтирующими резисторами база-эмиттер
  • Доступны пакеты без свинца*

TIP122 Приложения

• Аудио -усилитель

• Аудио -усилители

• Аудио -предусилители

• Классификации по переключению до 5A


TIP122 Environmental и Export Classifications

9001 2


TIP122 и Export Classifications

9001 2


TIP122 и экспрессиру

Атрибут

Описание

Статус RoHS

Не соответствует требованиям RoHS

Уровень чувствительности к влаге (MSL)

1 (без ограничений)


Параметры TIP122

Базовый номер продукта

ТИП122

Категория

Дискретные полупроводниковые изделия — транзисторы — биполярные (BJT) — одинарные

Напряжение коллектор-база VCBO

100 В

Конфигурация

Одноместный

Ток — коллектор (Ic) (макс. )

5 А

Ток — отсечка коллектора (макс.)

500 мкА

Коэффициент усиления постоянного тока (hFE) (мин.) при Ic, Vce

1000 при 3А, 3В

Описание

ТРАНС НПН ДАРЛ 100В 5А TO220AB

Подробное описание

Биполярный (BJT) транзистор

Напряжение эмиттер-база VEBO

5 В

Количество в заводской упаковке

200

Высота

9,4 мм

Длина

10,67 мм

Производитель

ОН Полупроводник

Номер продукта производителя

ТИП122

Максимальный ток отсечки коллектора

200 мкА

Максимальный постоянный ток коллектора

5 А

Максимальная рабочая температура

+ 150°С

Минимальная рабочая температура

— 65 С

Способ крепления

Сквозное отверстие

Тип крепления

Сквозное отверстие

Рабочая температура

-65°C ~ 150°C (ТДж)

Упаковка

оптом

Статус детали

Устарело

Мощность — Макс.

2 Вт

Тип продукта

Транзисторы Дарлингтона

Серия

TIP122

Подкатегория

Транзисторы

Транзистор Тип

НПН — Дарлингтон

Вес блока

0,042329 унций

Насыщенность Vce (макс.) @ Ib, Ic

4 В при 20 мА, 5 А

Поломка эмиттера коллектора напряжения (макс.)

100 В

Ширина

4,83 мм


Работа TIP122

Этот транзистор известен своим более высоким коэффициентом усиления по току, который составляет 1000, и более высоким током коллектора 5 ампер, поэтому он обычно используется для переключения

Этот транзистор имеет меньшую базу и эмиттер Напряжение всего 5В впредь может быть легко организовано с помощью логического прибора, такого как микроконтроллер

Однако необходимо принять меры предосторожности, чтобы проверить, могут ли логические приборы выдерживать ток до 120 мА.

Несмотря на то, что TIP122 имеет чрезвычайно высокий ток на коллекторе и коэффициент усиления по току, беспристрастно скромно переключать устройство, поскольку оно имеет напряжение эмиттер-база (VBE) всего 5 В и Ib всего 120 мА.


Как безопасно долго работать в цепи

Чтобы получить лучшую производительность с этим дорогим транзистором, мы рекомендуем всегда оставаться ниже его максимальных значений. Не используйте его в цепях с напряжением более 100 В. Не давайте нагрузку более 5А. Всегда используйте подходящий базовый резистор, чтобы обеспечить требуемый ток на его базе. Используйте подходящий радиатор, чтобы защитить его от перегрева, и храните или используйте его при температуре ниже -65 градусов по Цельсию и выше +150 градусов по Цельсию.


Схема цепи Дарлингтона


Где использовать TIP122

Этот транзистор известен своим высоким коэффициентом усиления по току (hfe = 1000) и высоким током коллектора (IC = 5A), поэтому он обычно используется для управления нагрузками с высоким током или в приложениях с высоким требуется усиление. Этот транзистор имеет низкое напряжение база-эмиттер всего 5 В, поэтому им легко управлять с помощью логических устройств, таких как микроконтроллеры. Хотя необходимо позаботиться о том, чтобы проверить, может ли логическое устройство подавать ток до 120 мА.

Таким образом, если вы ищете транзистор, которым можно было бы легко управлять с помощью логического устройства для переключения нагрузок большой мощности или для усиления сильного тока, то этот транзистор может стать идеальным выбором для вашего приложения.


Как использовать TIP122

Несмотря на то, что TIP имеет высокий ток коллектора и коэффициент усиления по току, управлять устройством достаточно просто, поскольку оно имеет напряжение эмиттер-база (VBE) всего 5 В и ток базы всего 120 мА. В приведенной ниже схеме я использовал TIP122 для управления двигателем 48 В, который имеет непрерывный ток около 3 А.

Непрерывный ток коллектора этого транзистора составляет 5 А, а наша нагрузка потребляет всего 3 А, что нормально. Максимальный базовый ток составляет около 120 мА, но я использовал высокое значение резистора 100 Ом, чтобы ограничить его до 42 мА. Вы можете использовать даже резистор 1K, если ваши требования к току коллектора меньше. Пиковый (импульсный) ток этого транзистора составляет 8 А, поэтому убедитесь, что ваш двигатель не потребляет больше этого. Это всего лишь принципиальная схема модели, показывающая работу этого транзистора, он не может использоваться как таковой. Таким же образом вы можете контролировать свою нагрузку.


TIP122 Замена и аналог

TIP132, TIP102, NTE261, NTE263, 2N6045, 2N6045G, 2SD2495, BDT65B, 2N6532, BDT63B, BDW43, TIP142T схема)

TIP22 представляет собой транзистор с парой сердечных сокращений, изготовленный в корпусе TO-220, его хорошо использовать в качестве переключателя или усилителя с высоким коэффициентом усиления.


Дополнение TIP122

Дополнение транзистора TIP122 — TIP127.


TIP122 Альтернативный NPN Transistors

BC547, BC548, BC549, BC636, BC639, 2N2369, 2N3055, 2N3904, 2N3906, 2SC5200


,

TIP122222, 2N3906, 2SC5200


,

TIP12222222222222222222.

являются TIP125, TIP126, TIP127 (PNP)


Дополнительные ресурсы

Атрибут

Описание

Другие названия

ТИП122ФС

ТИП122ФС-НД

TIP122FS-NDR

ТИП122ОС


Часто задаваемые вопросы

  • Что такое транзистор TIP122?

Транзистор TIP122 представляет собой транзистор Дарлингтона NPN. … Транзистор Дарлингтона TIP122 имеет много хороших характеристик, таких как ток коллектора 5 А, максимальное напряжение эмиттер-база 5 В, максимальное рассеивание коллектора 65 Вт и так далее. Этот транзистор изготовлен для использования в качестве переключателя и для целей усиления.

  • Какой тип упаковки используется для транзистора TIP122?

TIP122 представляет собой кремниевый NPN-транзистор Дарлингтона в корпусе типа TO-220, предназначенный для применения в усилителях общего назначения и низкоскоростных переключателях.

  • Как проверить транзистор TIP122?

Харвино. Правильный способ проверки — настроить цифровой мультиметр на проверку диодов (обычно 2 кОм по шкале Ом). Транзисторы имеют три ножки; эмиттер, база и коллектор.

  • Как узнать, перегорел ли мой транзистор?

Подсоедините базовую клемму транзистора к клемме, отмеченной положительной (обычно красной) на мультиметре. Подсоедините клемму, помеченную как отрицательная или общая (обычно черного цвета), к коллектору и измерьте сопротивление. Он должен показывать обрыв цепи (для транзистора PNP должно быть отклонение).

  • Что такое 3 вывода транзистора?

Биполярный транзистор имеет клеммы, обозначенные как база, коллектор и эмиттер. Небольшой ток на клемме базы (то есть, протекающий между базой и эмиттером) может контролировать или коммутировать гораздо больший ток между клеммами коллектора и эмиттера.


  • Как заставить мини-усилитель звука использовать транзистор TIP122 / TIP127?

Распиновка транзистора TIP122, эквивалент, использование, характеристики

В этом посте описывается распиновка транзистора TIP122, эквивалент, использование и характеристики. TIP22 — это транзистор с хорошей парой, изготовленный в корпусе TO-220, его хорошо использовать в качестве переключателя с высоким коэффициентом усиления или усилителя.

Реклама

Реклама



Особенности/технические характеристики:

  • Тип упаковки: ТО-220
  • Тип транзистора: NPN
  • Максимальный ток коллектора (I C ): 5A
  • Максимальное напряжение коллектор-эмиттер (В CE ): 100 В
  • Макс. напряжение коллектор-база (В CB ): 100 В
  • Максимальное напряжение эмиттер-база (VEBO): 5 В
  • Максимальное рассеивание коллектора (шт. ): 65 Вт
  • Минимальное и максимальное усиление постоянного тока (ч FE ): 1000
  • Максимальная температура хранения и эксплуатации: от -65 до +150 градусов по Цельсию



PNP Complementary:

PNP Complementary of TIP122 is TIP127



Replacement and Equivalent:

TIP132, TIP102, NTE261, NTE263, 2N6045, 2N6045G, 2SD2495, BDT65B, 2N6532, BDT63B , BDW43, TIP142T (Конфигурация выводов некоторых транзисторов может отличаться от TIP122, перед заменой в схеме проверьте расположение выводов)



Транзистор TIP122 Объяснение/описание:

TIP122 — это NPN-транзистор Дарлингтона. Транзистор Дарлингтона означает, что два транзистора в одном корпусе подключены для увеличения коэффициента усиления на выходе. Транзистор TIP122 имеет много хороших характеристик, таких как ток коллектора 5 А, максимальное напряжение эмиттер-база 5 В, максимальное рассеивание коллектора 65 Вт, минимальный и максимальный коэффициент усиления по току равны 1000. Этот транзистор предназначен для использования в качестве переключателя и для усиления. целей.





Где мы можем его использовать и как использовать:

Благодаря своим характеристикам вы можете использовать этот транзистор в качестве переключателя в электронных схемах для управления любой нагрузкой до 5А. Его можно использовать во многих приложениях для цепей зарядного устройства аккумуляторов, цепей питания, приводных двигателей и т. д. Он также хорошо работает в качестве усилителя и может использоваться как отдельный усилитель или в каскадах усиления звука. Кроме того, его также можно использовать в качестве аудио предусилителя. Напряжение эмиттер-база этого транзистора составляет 5 В постоянного тока, поэтому его также можно использовать на выходе микроконтроллера и логических устройств для управления нагрузками до 5 А.

Приложения:

Audio усилитель

Стадии Audio Amplifier

Audio Preamplifiers

.
