Тестер полевых транзисторов

«Росэлектроника» разрабатывает универсальный тестер для транзисторов

«Транзистор Тестер — М2»

Универсальный тестер радиокомпонентов

Прибор для проверки любых транзисторов

Как проверить полевой транзистор мультиметром. Часть 1. Транзистор с управляющим p-n переходом.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить полевой транзистор с помощью тестера.

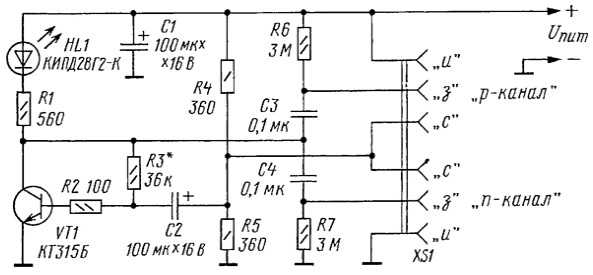

Тестер полевых транзисторов

Для диагностики полевых транзисторов N-канального вида ставим мультиметр на проверку диодов обычно он пищит на этом положении , черный щуп слева на подложку D — сток , красный на дальний от себя вывод справа S — исток , тестер показывает Ома — полевой транзистор закрыт Рис. Далее, не снимая черного щупа, касаемся Рис. Если сейчас черным щупом коснуться нижней G — затвор ножки, не отпуская красного щупа Рис.

В чем мы можем убедится, опять проверив. Кстати есть еще одна тонкость — если мы откроем транзистор и измерим сопротивление сток-исток, но только не сразу, а через некоторое время, то тестер будет показывать сопротивление отличное от нуля.

И чем больше пройдет времени, тем больше будет сопротивление. Почему же так происходит? А все очень просто — емкость между затвором и стоком достаточно большая обычно единицы нанофарад и когда мы открываем MOSFET транзистор, эта емкость заряжается.

А так как полевой транзистор управляется полем а не током, то пока не разрядится конденсатор, транзистор будет открыт. В современной радиоэлектронной аппаратуре все чаще находят применение полевые транзисторы. Как доказала практика, конструктивная надежность данных компонентов обуславливает высокую практичность работоспособности всевозможной бытовой техники.

В процессе ремонтных работ, которые все же случаются, возникает необходимость тестирования того или иного компонента на предмет его исправности. Например, как проверить полевой транзистор, который выпаяли из неисправного блока, вышедшего из строя аппарата. Самый простой метод проверки с применением стрелочного тестера.

У исправного транзистора между всеми его выводами прибор показывает бесконечное сопротивление, кроме современных, имеющих диод между стоком и истоком, который и ведет себя, как обычный диод. Второй способ проверки с применение современного цифрового мультиметра.

Черный щуп, являющийся отрицательным, прикладываем к выводу стока транзистора. Красный щуп, являющийся положительным, прикладываем к выводу истока.

Мультиметр показывает прямое падение напряжения на внутреннем диоде около мВ, в обратном — бесконечное сопротивление. В данный момент транзистор закрыт. Что мы делаем далее. Не снимая черного щупа, прикладываем красный к затвору, и вновь возвращаем на вывод истока. Мультиметр показывает мВ, то есть он открылся прикосновением.

Теперь, если прикоснуться затвора черным щупом, не отпуская красного щупа и вернуть его на вывод стока, то полевой транзистор закроется, и прибор снова покажет падение напряжения на диоде. Диагностика произведена, в результате чего мы убедились в исправности тестируемого транзистора. Для образца мы применили N-канальный полевой транзистор. Чтобы проверить исправность P-канального транзистора, необходимо, всего лишь, поменять местами щупы мультиметра.

ЗЫ: Взял где взял, обобщил и добавил немного. Мультиметры в режиме проверки полупроводников показывают не сопротивление, а падение напряжения на p-n переходах. Следует учитывать, что это падение напряжения не всегда соответствует падению при работе в реальных условиях, и оно может зависеть от токов и от температуры.

Затем вообще перестал. Думал батарейка биоса забыл что свет вырубали. Батарейка в норме ставил и новую. Дело не в ней. Добрый день. А Вы не могли бы сделать пост про транзисторы?

Пардон, что за херня. Сходу такой мегакосяк в определениях. Хрен ты обычный полевик зарядом зарядишь на открытие надолго. Ага, но к совершенно другим. Короче говоря трюк с зарядом затвора не катит на обычных хоть какой-то мощности нормально и не надо было его приводить. Такой трюк не выйдет с высоковольтными полевиками, и них выше пороговое напряжения и у тестера не хватит напряжения.

Выше 12 нФ не встречал. Может быть и есть десятки нФ, но в основном ёмкость затвор — исток — не более 10 нФ. Чем ёмкость затвора выше, тем, соответственно, ниже сопротивление открытого канала. Иногда приходится идти на компромисс при выборе полевиков. На обычном секунд 30 в пределе. Сейчас полно таких. Совсем мелкие их нормальных питаются от комбы для автосигнализации обычно, типоразмер A23, живут ясное дело очень недолго.

Обычный китай питается от пальчиковых вполне уже, в лучшем случае через DC-DC, но всё равно куда дольше работает чем предыдущий пункт, в худшем случае теми тремя-четерьмя вольтами и пробирует.

Обозначение выводов: S — исток, D — сток, G — затвор. На мультиметре выставляем режим проверки диодов. Транзистор закрыт: сопротивление — ома. В цепи сток-исток имеется диод. Кстати его наличие обусловлено технологией производства. Тестером можно подтвердить наличие этого диода. А теперь можно проверить и затвор. Простите за качество некоторых картинок чем богаты. Берегите себя и своих близких! Найдены возможные дубликаты. Все комментарии Автора. Кому такое интересно, на ром бае читает.

Да вообще показалось, что многое оттуда и спёрли. Но чаще полевики летят с коротким замыканием на всех ногах. Даже обрыв реже случается. Вырубили свет в доме и ноут стал включаться с проблемами только если все USB порты свободны от периферии. В общем похоже полетел Mosfet какой-то. Вопрос: можно ли вычислить какой не выпаивая? Или выпаивать обязательно? Маркировка B. А блок нужные напряжения выдаёт? Советую сначала его посмотреть с включенными USB. Блок без нагрузки выдает стабильно Это если мультиметром проверять.

Специально купил мультик. Блок не проверил. Может в нем проблема — тогда это легче решить чем мосфеты. Их просто там куча. Только два около разъема питания, а дальше много. Комментарий удален. Причина: данный аккаунт был удалён.

Какой мультиметр, купи у китайце вот это замечательный прибор, все проверяет. Вдогонку ко всем прочим косякам.. В режиме проверки диодов мультиметр показывает не сопротивление в омах,а напряжение в милливольтах. Давно дошел до этого сам, когда мне в руки впервые попал IRF Он самый. Не люблю Париж. Там одни арабы ноне. Херню не люблю вообще. Я знаю, что мощность затвора вредный фактор. У амперных ёмкость нанофарад, но сейчас есть и мощнее.

Несколько минут заряд держится, особенно у мощных транзисторов с большой ёмкостью затвора. Честно говоря, не встречал мультиметров, питающихся НЕ от кроны Похожие посты. Похожие посты закончились. Возможно, вас заинтересуют другие посты по тегам:.

«Росэлектроника» разрабатывает универсальный тестер для транзисторов

Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел. Предыдущее посещение: менее минуты назад Текущее время: 11 окт , Правила форума Счетчик сообщений в этом форуме выключен. Добавлено: 31 авг , Всем привет!

А как вы проверяете полевые транзисторы при покупке или сортировке навоком программирования, купил с китая Транзистор тестер.

«Транзистор Тестер — М2»

Прибор предназначен для проверки полевых транзисторов с управляющим p-n переходом, несложен в изготовлении и не требует дорогих и дефицитных деталей. Этим же прибором автор достаточно успешно контролировал работоспособность биполярных транзисторов серий МПМП42, П — П Взглянем на схему устройства. По сути это обычный генератор звуковой частоты, колебания в котором возникают за счет положительной обратной связи, а активным элементом является испытываемый транзистор. Неисправен транзистор — не работает генератор. Поскольку выбранная схема включения транзистора обеспечивает коэффициент передачи каскада не более единицы, для создания достаточной обратной связи трансформатор Т1 включен повышающей обмоткой в цепь затвора. Звуковые колебания, создаваемые генератором воспроизводятся телефонным капсюлем BF1. Для проверки испытываемый транзистор устанавливается в зажимы XS1 — XS3 согласно его цоколевке, переключатель SA1 устанавливается в верхнее по схеме положение при проверке транзисторов с p-каналом или в нижнее, если транзистор с n-каналом. После этого нажимают на кнопку SB1, которая не только подает напряжение на схему, но и создает импульс тока, необходимый для надежного запуска генератора, если проверяется транзистор с большим напряжением отсечки.

Универсальный тестер радиокомпонентов

GM — многофункциональный тестер радиодеталей, который является обязательным в арсенале любого радиолюбителя. С его помощью очень удобно проверять радиодетали на исправность и мерить их рабочие параметры. К положительным сторонам этого тестера относятся многофункциональность, универсальность, простота использования, возможность измерения деталей не выпаивая. К положительным сторонам этого тестера относятся многофункциональность, универсальность, простота использования. Возможности данного прибора: 1.

Тестер для транзисторов — это специальный тип измерителя, который обычно используется для проведения двух измерений: усиление по току и ток утечки от коллектора к базе.

Прибор для проверки любых транзисторов

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить полевой транзистор тестер и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Кроме того, если вы ищите полевой транзистор тестер, мы также порекомендуем вам похожие товары, например силовые транзисторы npn тестер , цифровой прибор для проверки транзисторов, диодов и триодов, постоянной ёмкости, универсальный конденсатор , для прибор для проверки транзистора , цифровой соэ , esr lcr , тестер триод , esr v5 , соэ метр тестер , цифровой прибор для проверки транзисторов постоянной ёмкости, универсальный конденсатор. Приходите к нам на AliExpress, у нас вы найдете все! Защита Покупателя.

Как проверить полевой транзистор мультиметром. Часть 1. Транзистор с управляющим p-n переходом.

Набор-конструктор для самостоятельной сборки прибора. В наборе нет корпуса. Тестер предназначен для идентификации биполярных и полевых транзисторов, а так же диодов, определения типа, цоколевки и измерения таких характеристик как: коэффициента усиления по току HFE для биполярных транзисторов, порогового напряжения VTH , тока насыщения IDSS , сопротивления открытого канала сток-исток RDSON для JFET транзисторов, пороговых напряжений для MOSFET транзисторов, прямых тока и напряжения, а также утечки тока для диодов. Тестер не может измерять тиристоры, составные транзисторы, транзисторы с встроенным резистором, или защитным диодом. Прибор потребляет ток 6 мА без подсветки дисплея от источника питания 9 вольт. После окна приветствия дисплей отобразит информацию.

Схема станции для диагностики мощных транзисторов. полевых и биполярных транзисторов накладывает определённые . Контроль напряжений и оков в схеме выполняется с помощью выносного тестера или авометра.

Радиотехника — это интересно в любом возрасте, а особенно в школьном. Когда зарождается интерес что-нибудь изобретать, очень важно поддержать этот интерес, чтобы он не угас и развивался далее. Ведь увлеченные этим занятием люди зачастую занимаются им всю свою жизнь, а кто-то и выбирает в дальнейшем профессию, связанную с радиотехникой.

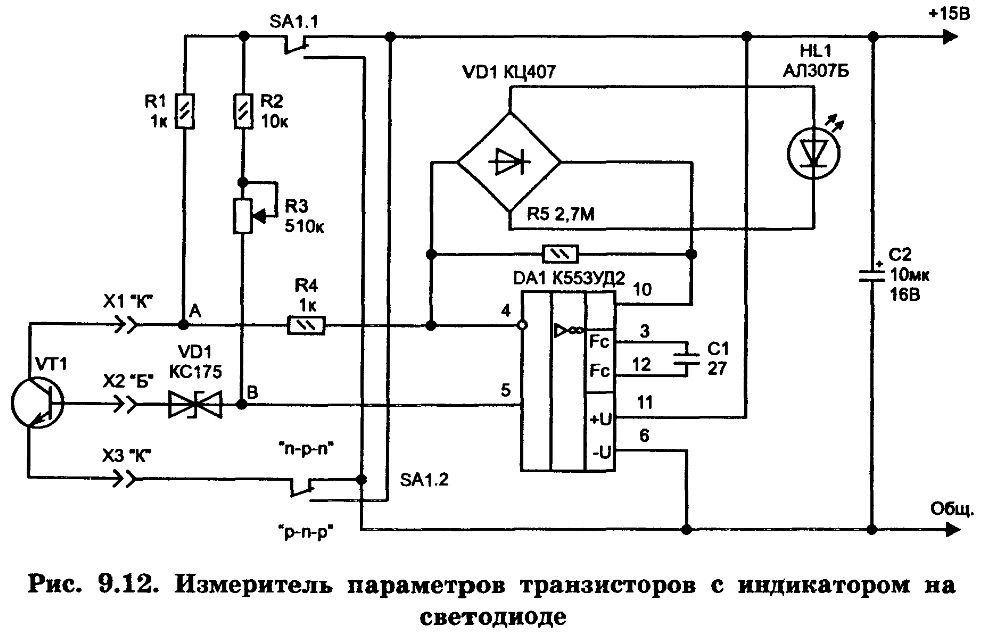

Это очередная статья, посвященная начинающему радиолюбителю. Проверка работоспособности транзисторов пожалуй самое важно дело, поскольку именно нерабочий транзистор является причиной отказа работы всей схемы. Чаще всего у начинающих любителей электроники возникают проблемы с проверкой полевых транзисторов, а если под рукой нет даже мультиметра, то проверить транзистор на работоспособность очень трудно. Предложенное устройство позволяет за несколько секунд проверить любой транзистор, независимо от типа и проводимости. Вернуться назад 60 1 2 3 4 5. Мощный преобразователь для питания сабвуфера от бортовой сети

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей.

Тестер LCR-T4 тестирует диоды и транзисторы. Тестер LCR-T4 показывает падение напряжения при прямом токе мВ, величину , характерную для кремниевых диодов. Проверим этот же диод на цифровом тестере DTB. Здесь уже значение падения прямого напряжения составило мВ. Скорее всего, различие показаний связано с неодинаковым прямым током через диод при измерении. Тестер LCR-T4 показывает мВ падения прямого напряжения, что несколько высоковато для германиевых диодов должно быть 0,,25 В. Этот же диод Д9 на цифровом тестере DTB.

By Vascom , September 4, in Радиоэлементы. Затем решил потренироваться на нём как проверять полевые транзисторы и был сильно удивлён. Диод в порядке, мВ. Сопротивление затвор-сток и затвор-исток около 12кОм, сопротивление сток-исток около 2кОм и не меняется.

Многофункциональный тестер TC-1

25.03.2019

Представляем вашему вниманию многофункциональный тестер полупроводниковых элементов TC-1. Благодаря богатой функциональности, портативным размерам. Цветному TFT экрану и наличию встроенного аккумулятора данный тестер может стать незаменимым спутником при покупке и оценке полупроводниковых элементов в «полевых» условиях.

Функциональные особенности:

автоматическое обнаружение биполярных транзисторов NPN и PNP, N- канала и P- канала, МОП — транзисторы , Полевой транзистор с управляющим PN-переходом, JFET, диоды, ( включая двойные диоды ), N- и P-IGBT, резисторы ( включая потенциометры ), индукторы , конденсаторы , тиристоры, симисторы и аккумулятор (0. 1-4.5 В)

автоматическое обнаружение стабилитрона (0.01-30В)

самотестирование с автоматической калибровкой

поддержка кодирования IRI Hitachi

обнаружение ИК- сигналов

наличие встроенного аккумулятора

автоматическое отключение питания (заданный тайм–аут)

Основные характеристики

Компонент	Диапазон	Описание параметров
Транзистор биполярный BJT	—	hFE (DC коэффициент усиления), Ube (напряжение базой и Эмиттером), Ic (ток коллектора), Iceo (ток отсечки коллектора (IB = 0)), Ices (Collector short Current), Uf (прямое напряжение защитного диода) ³
Диод	Прямое напряжение < 4.50 В	Прямое напряжение, емкость диода, Ir (обратный ток) ²
Сдвоенный диод	Прямое напряжение < 4.50 В	Прямое напряжение
Диод Зенера (стабилитрон)	0. 01-4.50V (Тестовая зона транзистора)	Прямое напряжение, обратное напряжение
Диод Зенера (стабилитрон)	0.01-30V (Тестовая зона диода Зенера)	Обратное напряжение
Полевой транзистор MOSFET	с управляющим PN-переходом (JFET)	Cg (емкость затвора), Id (ток стока) при Vgs (пороговое напряжение затвор-исток), Uf (прямое напряжение защитного диода) ⁴
	Биполярные транзисторы с изолированным затвором IGBT	Id (ток стока) при Vgs (пороговое напряжение от источника до источника), Uf (прямое напряжение защитного диода) ⁴
	с изолированным затвором MOSFET	Vt (пороговое напряжение затвор-исток), Cg (Емкость затвора), Rds (сопротивление перехода сток-исток в открытом состоянии), Uf (прямое напряжение защитного диода) ⁴
Тиристор	Igt (триггерный ток затвора) <6 мА	Отпирающее напряжение управления
Симистор	Igt (триггерный ток затвора) <6 мА	Отпирающее напряжение управления
Конденсатор	25пФ-100мФ	Емкость, ESR (эквивалентное последовательное сопротивление) ¹
Резистор	0. 01-50МОм	Сопротивление
Индуктор	0.01мГн-20Гн	Индуктивность, сопротивление постоянного тока ⁵
Батарея	0.1-4.5В	Напряжение, полярность батареи

Примечание:
¹ Iceo, Ices, Uf отображаются только, когда эффективны
² Диодная емкость, Ir (обратный ток) отображается только, когда эффективны
³ отображается только при защитном диоде
⁴ ESR, Vloss отображается только, когда эффективно
⁵ Измерение индуктивности с сопротивлением ниже 2100 Ом

field effect tube tester-Changzhou Jinko Electronic Technology Co., Ltd.

JK9610A MOS tube test kit

JK9610A field effect tube tester

The difference between 9610A and 9612:

9610A can measure three parameters :

A: Напряжение пробоя VDSS Напряжение включения VGS Gfs крутизна

B: Три параметра — только один элемент

9612 может измерять три параметра:

A: Напряжение холостого хода VGS Gfs в состоянии сопротивления Ron Межэлектродная емкость Cir четыре параметра вместе

B: Эффективный

C: С сортировочной сигнализацией, подходит для больших объемов входного контроля

Тестер труб с полевым эффектом / Тестер труб МОП / Прибор для сортировки труб МОП / Прибор согласования труб МОП, Чанчжоу JK9610A тестер трубок с полевым эффектом。

One、Summary

JK9610A Тестер трубки с эффектом поля мощности. Полезная модель представляет собой новое устройство для тестирования параметров трубки с эффектом поля мощности с полным цифровым дисплеем. Может использоваться для номинального тока около 2-85 А. Проверка основных параметров N траншейный силовой МОП-транзистор мощностью менее 300 Вт. Он может точно измерять напряжение пробоя VDSS, напряжение включения затвора VGS (th) и параметр характеристики усиления крутизны Gfs. В частности, испытательный ток крутизны Gfs может достигать 50 А, испытание импульсного тока, оно не приведет к повреждению устройства даже при испытании тока, его можно использовать для проверки согласованности полевого транзистора (спаривания) в условиях большой ток. Прибор можно использовать для измерения параметров IGBT того же уровня тока. Прибор также обладает превосходными характеристиками устройства для проверки давления электронных компонентов. При проверке тока утечки напряжения 1 мА, 250 мкА, 25 мкА можно выбрать три блока. Прибор в основном используется для проверки качества силовых MOSFET и IGBT, согласования параметров и испытания под давлением других электронных компонентов. Прибор делится на два типа: тестер направляющей N-канала и тестер направляющей P-канала. Прибор имеет преимущества красивого внешнего вида, стабильной работы, точных измерений, простоты в эксплуатации, безопасного и удобного использования.

Два, основные технические характеристики

1, диапазон измерения напряжения пробоя VDSS: 0 — 1999 В, точность: менее 2,5%.

2, IDSS можно разделить на три варианта: 1 мА, 250 мкА, 25 мкА.

3, напряжение открытой сети ВГС (й) диапазон измерения: 0 — 10В. Точность: менее 5%.

4, Испытательный ток крутизны Gfs Idm: не менее 1 — 50 А с плавной регулировкой Точность: менее 10%.

5, диапазон испытаний на крутизну Gfs: 1–100.

Три, основная тестовая функция

1. Испытано напряжение пробоя VDSS, VGS (th) и Gfs MOSFET

2, напряжение пробоя V IGBT (BR) ces, VGE (th), тест ГФС.

3, мощный полевой транзистор и IGBT в 50A при любом тесте на согласованность текущего состояния, могут использоваться для согласования.

4, для других полевых транзисторов с более высоким током и мощностью и теста IGBT: (см. ниже)

5, различные кварцевые триоды, диоды, регулятор напряжения, тест напряжения пробоя.

6, проверка напряжения варистора и т. д.

Четыре, тестовая коробка и тестовая линия

1, использование тестовой коробки может быть легко протестировано TO-126, TO-220, TOP-3 и другие подобные упаковки мощности МОП-транзистор и IGBT.

2, Использование тестовой линии можно измерить. Другие металлы, модуль и другие формы мощности упаковки и IGBT

Тестовый пример

70077

777

9007

0164

5080077

110A

9003

. 0164

70077

В0002 5.7V

9007

ACTIAL SAICEREMERMEMPERMERMERMEMPERIT0003

Модель

JK9610A

080

JK9610A 9003

JK9610A 9007

. 0002 Breakdown Voltage

Vdss

Turn-on Voltage

Vgs (th)

TransconductanceS

Gfs

Test current

Nominal current

Nominal power

Корпус

IRF640

Базовый параметр0077

2-4V

≥6.8

11A

18A

150W

TO-220

actual measurement parameter

225V

3.0V

11A

IRF1010

Basic parameter

60V

2-4V

≥69

50A

84A

200W

TO-220

Фактический параметр измерения

66V

3,2 В

50A

50A 9003 9008 9007

50A 9003 9007

IRF3205

Basic parameter

55V

2-4V

≥44

62A

110A

200 Вт

TO-220

Фактический параметр измерения

60V

2. 9V

60A

FQP70N08

Basic parameter

80V

2-4V

35A

70A

155W

TO-220

123

11230003

86V

3.2V

35A

75NF75

Basic parameter

75V

2-4V

40A

80A

300W

TO-25

300W

TO-250003 9000 Вт

0080

actual measurement parameter

81V

3.6V

40A

IRFP064

Базовый параметр

55В

2-4В

≥42

200W

TO-3P

actual measurement parameter

67V

2.5V

60A

2SK1120

Основной параметр

1000V

0077

2. 5-5V

150W

TO-3P

actual measurement parameter

1086V

2.3V

G160N60

Basic parameter

600V

3.5-6.5V

80A

160A

250W

TO-247

Фактический параметр измерения

626V

3,9 В

60A

9003

60A 0

60a

h50T120

Basic parameter

1200V

5-6.5V

40A

75A

270Вт

ТО-247

фактический параметр измерения

40A

60N170D

Basic parameter

1700V

3. 5-7.5V

60A

200W

TO-247

1798V

4.8V

60A

High Voltage Transistor Tester with the Analog Discovery Pro 5250

An NI Компания

Внутренние инструменты

Содержание

Тестер высоковольтных транзисторов с Analog Discovery Pro 5250
Инвентарь
Подключение транзистора к ADP5250
Написание сценария
Тестирование
Следующие шаги

Несмотря на то, что вы можете использовать адаптер для тестирования транзисторов для тестирования маломощных биполярных транзисторов (BJT) и полевых транзисторов (FET) с помощью Analog Discovery 2, несколько устройств средней и высокой мощности находятся вне зоны действия этих устройств. В этих случаях вы можете использовать переменный источник питания и цифровой мультиметр на ADP5250, чтобы создать свой высоковольтный испытательный стенд и построить характеристические кривые силовых транзисторов. В этой статье показано, как это сделать в Python с помощью WaveForms SDK.

Инвентарь

Подключение транзистора к ADP5250

В этом тесте будет построен график зависимости тока стока от напряжения сток-исток выбранного MOSFET для различных напряжений затвор-исток. Подключите затвор транзистора к генератору сигналов, а исток к земле.

Чтобы ограничить максимальный ток стока максимальным выходным током источников питания, a $R=\frac{V}{I}=\frac{V_{+}-V_{-}}{I}=\frac{25V+ Резистор 25 В {0,5 А} = 100 Ом $ необходим последовательно с транзистором.

Максимальный выходной ток ADP5250 при источниках питания +25 В и -25 В составляет 500 мА, поэтому максимальная мощность, рассеиваемая резистором, в случае идеального ключа вместо MOSFET (с сопротивлением 0 Ом) будет равна $P_{R }=I_{Rmax}*V_{Rmax}=0,5A*50V=25W$, что выше номинальной мощности керамических резисторов мощностью 10 Вт. Для защиты схемы будут использованы последовательно две штуки резисторов по 51 Ом, поэтому напряжение делится между ними поровну, а рассеиваемая мощность составляет только половину, что составляет 12,5 Вт. Это все еще выше 10 Вт, поэтому максимальное напряжение также должно быть уменьшено. Если максимальное падение напряжения составляет всего 40 В, мощность, рассеиваемая резисторами, составит $P_{51R}=\frac{I_{Rmax}*V_{Rmax}}{2}=\frac{0,5*40V}{2}. =10W$

Подключите амперметр цифрового мультиметра последовательно с резисторами. Поскольку амперметр и вольтметр используют один и тот же эталон, который уже подключен к стоку, подключите положительный вывод вольтметра к истоку MOSFET. Измеренное напряжение будет инвертировано, но результаты можно умножить на -1 с помощью программного обеспечения.

Используйте амперметр с высокой шкалой на цифровом мультиметре!

Написание сценария

Полный скрипт можно скачать здесь.

Импортируйте необходимые пакеты в свой скрипт и задайте параметры измерения.

 из WF_SDK импортировать устройство, расходные материалы, wavegen, dmm # импортировать инструменты
время импорта # необходимо для задержек
импортируйте matplotlib.pyplot как plt #, необходимый для построения графика

"""--------------------------------- ------------------------"""

# параметры
Vd_resolution = 500 # разрешение напряжения стока в мВ
Vd_limit = 40 # максимальное напряжение стока в В
Vg_resolution = 2 # разрешение напряжения затвора в В
Vg_limit = 12 # максимальное напряжение затвора в В
delay_time = 0.1 # время между выборками в секундах
транзистор = "ЗВН3310А"

Подключитесь к устройству, инициализируйте цифровой мультиметр и сгенерируйте списки напряжений, которые будут сгенерированы в дальнейшем. Также создайте пустые списки для результатов.

 # подключиться к устройству
дескриптор_устройства, имя_устройства = устройство.open("Аналоговый Discovery Pro 5250")

# проверяем ошибки подключения
device.check_error (дескриптор_устройства)

"""--------------------------------------------------"""

# инициализируем область видимости
dmm. open(дескриптор_устройства)

# сгенерировать список напряжений
Vd = диапазон (0, int ((Vd_limit * 1000) + Vd_разрешение), int (Vd_разрешение))
Vg = диапазон (Vg_разрешение * 1000, int ((Vg_limit + Vg_разрешение) * 1000), int (Vg_разрешение * 1000))

# конвертировать из мВ в В
Vd = [элемент / 1000 для элемента в Vd]
Vg = [элемент / 1000 для элемента в Vg]

# создаем пустые списки для результатов
Vds = [[] для _ в Vg]
Идентификатор = [[] для _ в Vg]

Пройдитесь по списку напряжений затвор-исток. Выведите каждое напряжение на генератор сигналов.

Для каждого напряжения затвор-исток пройдитесь по списку напряжений стока, выводя каждое на источник питания +25 В. После подачи команды на изменение напряжения немного подождите, пока установится напряжение питания, затем с помощью цифрового мультиметра измерьте напряжение сток-исток и ток стока. Не забудьте инвертировать напряжение.

 попытка:
    индекс = 0
    для gate_voltage в Vg:
        # устанавливаем напряжение на затворе
        print("Напряжение затвора-источника: " + str(gate_voltage) + "V")
        wavegen. generate(device_handle, 1, wavegen.function.dc, gate_voltage)
        для стока_напряжения в вольтах:
            print("\tНапряжение стока: " + str(drain_voltage) + "V")
            # устанавливаем напряжение стока
            если сток_напряжение > 25:
                Supplies.switch_25V(device_handle, True, True, сток_напряжение - 25, -25)
            еще:
                Supplies.switch_25V(device_handle, True, True, 0, сток_напряжение * (-1))

            # задерживать
            time.sleep (delay_time)

            # измеряем напряжение сток-исток
            Vds[index].append((-1) * dmm.measure(device_handle, "напряжение"))

            # измеряем ток стока
            Id[index].append(dmm.measure(device_handle, "высокий ток"))
        индекс += 1
кроме:
    проходить

печать("Готово")

Когда измерение закончено, закройте все инструменты и отключите их от устройства.

 # сброс прицела
dmm.close (дескриптор_устройства)

# сбросить вейвген
wavegen.close (дескриптор_устройства)

# сброс блоков питания
Supplies. switch_25V(device_handle, False, False, 0, 0)
Supplies.close (дескриптор_устройства)

# закрыть соединение
device.close(device_handle)

Наконец, постройте результаты.

 # результаты графика
для индекса в диапазоне (len (Vg)):
    пытаться:
        plt.plot(Vds[index], Id[index], label=(r"$V_{GS}$" + "=" + str(Vg[index]) + "V"))
    кроме:
        проходить
plt.xlabel(r"$V_{DS}$" + "[V]")
plt.ylabel(r"$I_{D}$" + "[A]")
plt.legend()
plt.title(транзистор)
plt.show()

Тестирование

Включите ADP5250 и запустите сценарий. Подождите, пока это закончится. Вы можете сохранить полученные результаты, нажав на соответствующую кнопку. Сравните свои результаты с данными, представленными в техническом паспорте транзистора.

Резисторы и полевой МОП-транзистор могут сильно нагреться! Не оставляйте установку без присмотра!!!

Следующие шаги

Для получения дополнительных руководств по использованию устройства для тестирования и измерения Digilent вернитесь в Центр ресурсов устройства, ссылка на который находится на странице «Тестирование и измерение» этой вики.
