Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

  • обладают относительно маленьким сопротивлением;
  • могут легко изгибаться;
  • обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

  • трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
  • теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
  • при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
  • в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
  • и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

  • в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
  • учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
  • достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Установка водяного теплого пола своими руками

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

Виды электрических теплых полов

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.

Внимание! Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.

Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.

Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.

Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.

Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.

Пленочный теплый пол

Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.

Достоинства и недостатки электрического теплого пола

Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.

Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:

  • температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
  • можно регулировать отопление в зависимости от желания в каждой комнате;
  • система «электрический теплый пол» легко монтируется и считается бюджетной;
  • при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
  • такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
  • это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
  • помещения, в которых установлен электрический теплый пол, быстро прогреваются.

Однако у электрического теплого пола есть и минусы:

  • электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
  • система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
  • при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
  • под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
  • установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
  • подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.

Установка электрического теплого пола своими руками

Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения. Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.

Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.

Внимание! Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.

Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.

Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.

Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.

Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.

Внимание! После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.

Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов. Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.

Подключение теплого пола к терморегулятору

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.

Непосредственный монтаж

После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:

  • Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
  • Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.

После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.

Выполнение стяжки пола

Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:

  • При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
  • Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
  • Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.

Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.

Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.

Видео о том, как сделать теплый пол своими руками

Водяной теплый пол своими руками

Смонтировать систему теплого пола в своем доме — не такая уж и сложная задача. В любом случае — это легче, чем смонтировать систему радиаторного отопления, например, с полипропиленовыми трубами.

В данной статье мы не будем рассматривать варианты подключения небольших объемов теплого пола, например, к обратке системы радиаторного отопления, или параллельно одному из контуров радиаторного отопления — такая «самодеятельность» может привести к пустой трате сил и материалов.

Наша компания оказывает профессиональные услуги по монтажу теплого пола под ключ. Для получения более точной информации обращайтесь к специалистам по тел. 777-52-35, 8-851-80-70-566, e-mail: [email protected]

В начале остановимся на основных моментах, которые нужно помнить при монтаже теплого пола своими руками (то есть без опыта).



Основые моменты при монтаже теплого пола

  • Если система теплого пола монтируется совместно с радиаторами, то для теплого пола необходимо применять насосно-смесительную группу и распределительные коллектора.
  • Длину одного контура необходимо ограничивать 80 метрами, максимум 100.
  • Распределительный коллектор желательно распологать ближе к площадям отопления, чтобы уменьшить длину подводящих труб (о коллектора до отапливаемого помещеиния
  • Также коллектор лучше распологать выше поверхности отопления. Для более простого отвода воздуха из системы (если площадь ТП находится на 2 этаже, то коллектор также желательно расположить на 2ом этаже)
  • При заливке пола стяжкой, минимальная толщина стяжки — 4 см, и в стяжку необходимо добавлять специльные добавки, для улучшения у нее физических свойств.
  • Если хотите отапливать дом ТОЛЬКО теплым полом,то на полу должна лежать кафельная плитка или другой теплопроводящий материал

Определяем необходимое количество материалов

Для первого этапа материалы для теплого пола выбирают исходя из общей площади заливки черновых полов и площади обогреваемых полов. К таким материалам относятся:

  1. Тепло-шумо изоляция (на базе пеноплекса, пенопласта или фирменных изоляционных плит)
  2. Сетка кладочная 2000х1000, 4х мелимитровая.
  3. Проволока вязальная 0.8 — 1,2 мм
  4. Пленка полиэтиленовая
  5. Демпферная лента (по периметру)

Хотим также заметить, что применение теплоизоляции на базе фольги (фольгоизол и др.) — не эффективно, во-первых фольгу разъедает щелоч содержащаяся в растворе цемента, во-вторых фольга отражает инфракрасное излучение при наличии воздушного зазора, которого в стяжке не будет.

Если же толщина чернового пола должна быть минимальной, то применение того же пенополиэтилена будет не лишним и достаточно эффективным.

На следующем этапе определяется длина труб для теплого пола. Лучше сделать табличку, представленную ниже. В среднем при шаге теплого пола 20 см., на 1 кв.м. уходит около 6 погонных метров трубы.

ПомещениеПлощадь,
м. кв.		Длина трубы,
м.
Корридор12L1=12*6+4=76
Кухня22L1=11*6+6=72
L2=11*6+6=72
Гостиная35L1=12*6+5=77
L2=12*6+5=77
L3=11*6+5+71
Ванная6L1=6*6+10=46



При расчете длины трубы необходимо не забыть про длину подачи и обратки от коллектора до основной площади пола!

Чтобы подсчитать необходимое количество бухт трубы, нужно определить конкретного производителя и материал трубы, и уточнить какие бухты есть у данного поставщика (производителя) 100; 160; 200 м. Отрезать от бухты куски, Вам также ни кто не будет, поэтому оставшиеся обрезки, а они могут быть длиной и 30 м, придется забрать себе.

Для экономии, можно ставить муфты в контурах теплого пола, тогда трубу можно будет приобрести без запасов точно необходимой длины. Однако муфта в стяжке должна быть не разборной и высокого качества, пресс соединения или неразборные по технологии PEX.

Для подключения всех контруров теплого пола необходим коллектор (коллекторная группа) на 8 выходов (один подающий и один обратный), например IVR с расходомерами. При монтаже своими руками советуем использовать готовые сборки распределительных коллекторов — они имеют неплохое качество, встроенные расходомеры позволяют равномерно распределить теплоноситель по контурам (все контура будет греть одинаково), в комплекте уже есть сбросники, краны Моевского и крепление к стене.

Монтаж теплого пола своими руками

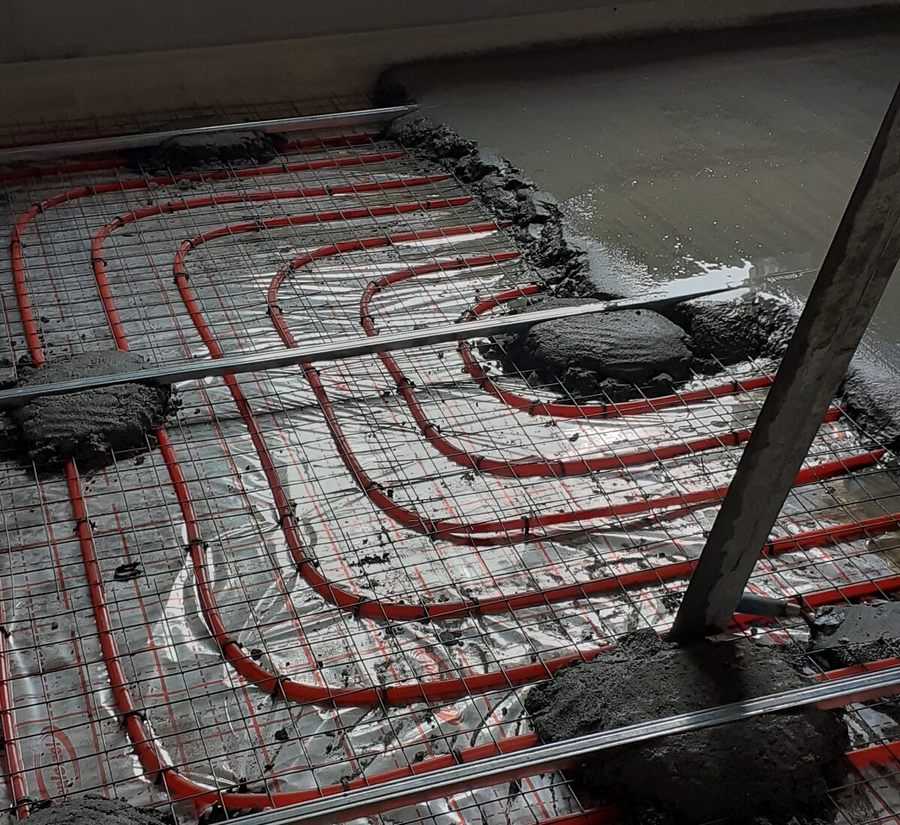

На первом этапе монтажа системы теплый пол, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Толщина слоя должна быть 30 — 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

Далее укладывают арматурную сетку, ячейки которой скрепляют вязальной проволокой.



На втором этапе нужно смонтировать распределительный коллектор теплого пола, и начать монтаж трубной разводки от него. Монтаж петли начинают с одного из крайних подающих выводов, в нашем случае это верхние вывода. Для подключения трубы к коллектору испльзуем евроконус на 3/4.



Схемы укладки труб теплого пола

Наиболее оптимальная схема укладки теплого пола — спиральная.

От коллектора труба ведется в 10 см. от стен, включая промежуточные — транзитные помещения. Второй контур спирали ведется в 40 см. от первого (потом в этом промежутке будет уложена еще одна труба — обратка). 20 см — наиболее оптимальный шаг укладки трубы, и по колличеству испльзуемой трубы, и по равномерности прогрева пола.

В некоторых случаях не получается или не эффективно укладывать трубу в виде спирали, поэтому можно испльзовать и комбинированные схемы укладки труб теплого пола.

Крепление трубы производится на прямых участках через один метр (примерно), в изгибах почаще. Труба сама подсказывает монтажнику где ее нужно закрепить — там где она больше всего пытается сдвинуться с запланированной траектории.

На заклюичтельно этапе, после монтажа труб (контуров) теплого пола, производят опрессовку системы теплого пола. Это можно сделать несколькими способами, но желательно сразу использовать тот теплоноситель, который будет использоваться в рабочем режиме (подготовленная вода, антифриз). Заполнение системы можно произвести с помощью, например, вибрационного насоса, шланга и одного из сливных кранов в системе отопления. Заливать стяжку необходимо также при наличии давления теплоносителя в трубах.

Включать систему теплый пол водяной можно только после полного «созревания» раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе — с постепенным выходом на рабочий режим в течение трех суток.

Монтаж насосно смесительного узла

Основное назначение насосно-смесительного узла — создание низкотемпературного контура с температурой теплоносителя до 40 гр.С. и принудительная циркуляция теплоносителя в этом контуре.

Если в вашей системе отопления применяется только теплый пол, и если котел отопления может регулировать максимальную температуру теплоносителя, то в простом случае, смесительный контур можно и не использовать. В качестве насоса будет использоваться насос котла, а выходные котельные патрубки непосредственно подключаются к коллекторам теплого пола.

Во всех остальных случаях необходимо применять смесительный узел. Для самостоятельного монтажа предлагаем следующий вариант.

На рисуке вход смесительного узла подключен к распределительному коллектору котельной, через отсечные шаровые краны. В качестве смесителя применяется «Клапан термостатический смесительный ESBE VTA322 20-43C нар 1, KVS 1,6″. Он автоматически поддерживает температуру на выходе в пределах 20 -43 гр. С., уставка температуры производится колесиком спрятанным под верхней крышкой. Максимальна площадь теплого пола с таким смесителем не должна превышать 70-100 метров. Для визуального контроля температуры, в подающем и обратном трубопроводе желательно установить термометры.

Как дешево обогреть дом! Взгляд на теплоизлучающие полы по запросу

Если вы ищете невероятный способ обогреть свой дом, гараж, сарай или хозяйственную постройку по дешевке — сегодняшняя статья о теплоизлучающих полах по требованию как раз для вас. Особенно, если вам предстоит строительство или ремонт в ближайшем будущем!

Наш первый опыт использования системы теплого пола по требованию мы получили, когда строили свой оригинальный фермерский дом еще в 2016 году. Зная, что мы строим дом на бетонной плите, наш подрядчик по фундаменту предложил нам обратить внимание на теплый пол.

Мы уже планировали использовать в доме безрезервуарную систему водяного отопления. Нам понравилась мысль и экономия на том, чтобы не нагревать резервуар для воды 24/7. Более того, нам очень понравилось, что нам никогда не приходилось беспокоиться о том, что в душе может закончиться горячая вода!

Мы использовали теплый пол для отопления всего нашего фермерского дома на старой ферме. Это позволило нам нагреть его комфортно, недорого и без каких-либо регистров, вентиляционных отверстий или воздуховодов. Нам так понравилось, что в этом году мы используем ту же систему в нашем новом фермерском доме.

Но чего мы не знали в то время, так это того, что мы могли бы использовать ту же безрезервуарную систему по требованию для обогрева полов и дома. Это означало, что мы могли отказаться не только от бака с горячей водой, но и от дорогостоящей печи для нашего дома. И окупилось ли это когда-нибудь с бюджетом – и для снижения наших будущих счетов за отопление!

Простота системы обогрева пола по запросу

Система обогрева пола по запросу удивительно проста. Вы можете установить его в бетонную подушку или под существующую плитку, ламинат, камень, дерево или даже пол с ковровым покрытием.

Мы установили нашу систему прямо в бетонную плиту во время ее заливки. На сегодняшний день этот метод является самым простым и наименее дорогим вариантом из всех. Конечно, при использовании этого метода это должно быть новое строительство или капитальный ремонт. Однако есть и другие варианты установки теплого пола в существующих конструкциях.

Преимущества On Demand – как обогреть дом дешево!

Для нас система стала настоящей любовью с первого тепла! Не только за то, как удивительно он обогревал весь наш дом, но и за то, насколько эффективно он это делал. На самом деле, настолько эффективно, что за четыре зимы, которые мы провели в доме, наш счет за газ зимой составлял в среднем 100 долларов в месяц!

Перед заливкой бетонной плиты внутри рамы были уложены теплоизоляционные панели и пластиковые трубы. Затем был залит бетон, чтобы завершить пол.

Эта цифра становится еще более удивительной, если учесть, что мы не только отапливали весь наш дом газом, но также использовали его для нагрева всей нашей горячей воды и для питания газовой плиты нашего дома!

Но больше всего нам понравились согревающие свойства пола. Нет ничего лучше, чем встать с постели холодной зимней ночью и ощутить тепло ног снизу. И, что еще лучше, никаких вентиляционных отверстий, дующих вам в лицо.

Но, как вы увидите ниже, преимущества на этом не заканчиваются. Вот взгляд на установку системы лучистого пола по требованию и почему она может сэкономить вам тысячи на счетах за отопление, а также на ваших затратах на строительство!

Существует много типов лучистого теплого пола, и все они, безусловно, могут эффективно обогревать помещение. Но система лучистого пола по запросу выводит эту эффективность на новый уровень.

Заливка полов в барндоминиуме. Тепловые трубки сначала раскатываются поверх изоляционных панелей. Далее бетон заливается сверху, и пол полностью нагревается!

Система отопления спроектирована вокруг центрального блока, который нагревает воду по мере необходимости и только тогда, когда это необходимо. Вместо бойлера или резервуара для горячей воды, в котором хранится запас теплой воды, вода течет через центральный блок для получения горячей воды по требованию.

Система может работать на пропане или природном газе, а нагревательные форсунки включаются только при запросе горячей воды. Вот где действительно происходит экономия. Нет необходимости постоянно нагревать стоящую без дела емкость с водой.

Как это работает

Чтобы активировать подогрев пола, вы просто включаете термостат, и он начинает медленно нагревать пол. Это достигается за счет циркуляции горячей воды по трубам, которые затем излучают тепло вверх в комнату.

Все мы знаем, что тепло поднимается вверх, поэтому, если тепло начинается с самой низкой точки, система уже имеет преимущество. Как только пол становится теплым, вода циркулирует по нему, нагреваясь только тогда, когда температура термостата падает ниже установленного диапазона.

Для нашей системы по требованию мы используем комбинированный блок от Navien.

В отличие от традиционной печи, система лучистого теплого пола работает постоянно. Всегда приходит жара. Когда открывается дверь или открывается окно, выходит горячий воздух, но быстро излучается еще больше. Для нас было так приятно не слышать, как топка топится, как только холодный воздух входит в помещение.

Мы включаем нашу систему ранней осенью, когда начинаются холода, и она остается включенной до середины весны, когда становится тепло. Он нагревается только при необходимости и не беспокоится об использовании тонн топлива. Лучше всего то, что не нужно менять фильтры в печи и не беспокоиться о том, что печь начнет раздувать пыль повсюду!

Как установить – Как обогреть дом дешево!

Перед заливкой плиты на пенопластовые изоляционные листы укладывается петля из пластиковых труб (трубок pex), а затем трубы закрепляются крупными скобами. Далее сверху заливают бетон. По сути, трубка становится воздуховодом системы.

После завершения каркаса дома трубы подключаются к настенному газовому водонагревателю, работающему по требованию. Система действует не только как наша печь, но и как источник горячей воды. Линии к душевым, раковинам и везде, где нам нужна горячая вода, выходят из отдельной перегородки внутри устройства.

Может показаться беспорядком, но это трубы, проложенные по бетонному полу на нашей новой стройплощадке. Еще одной приятной особенностью системы является то, что в ней могут быть зоны для разных помещений. Это позволяет вам сэкономить еще больше, отказываясь от областей, которые не нуждаются в таком же количестве тепла.

Опять же, даже бойлер или система горячего водяного пола эффективны для обогрева труб и пола. Но, используя систему по запросу, мы вообще устраняем необходимость в баке. Как для пола, так и для наших потребностей в горячей воде в доме.

Мы выбрали блок Navien для нашей первой безрезервуарной системы и будем устанавливать его в новом барндоминиуме. Нагревательный блок имеет размеры 28″ x 20″ и занимает гораздо меньше места, чем бак с горячей водой, не говоря уже о всей печи. Кроме того, во время работы он очень тихий.

Что касается стоимости, то шланги и система по запросу вместе взятые были меньше, чем мы заплатили бы за одну бюджетную печь. Не говоря уже о том, чтобы купить и установить HVAC, водонагреватель и многое другое! См.: Проект Барндоминиум 9.0003

Окончательные характеристики –

Как дешево обогреть дом!

Бетонный пол можно уложить плиткой или ковром. Но чтобы еще больше сэкономить на стоимости строительства, мы превратили бетонную плиту нашего дома в наш последний пол с помощью нескольких простых шагов.

Новый бетонный пол с прорезями, похожими на плитку. После того, как все будет готово, мы окрасим пол кислотой, чтобы он выглядел как мрамор. Это создает недорогой готовый пол, который отлично выглядит и экономит бюджет.

Для начала, мы разделили бетонную плиту на 3 x 3 фута «плитки» с помощью пропилов. Это не только помогает избавиться от беспокойства по поводу образования трещин на полу, но и придает полу неповторимый внешний вид плитки. Затем, чтобы действительно подчеркнуть внешний вид плитки, мы окрашиваем бетон кислотой, чтобы придать ему мраморный вид.

Нам так понравился внешний вид нашего старого фермерского дома, что мы делаем то же самое в новом барндоминиуме. Это не только экономит большие бюджетные деньги на напольном покрытии, но также отлично выглядит и исключительно хорошо держится.

А вот и удивительная эффективность системы лучистого теплого пола. И, чтобы обогреть свой дом по дешевке! Джим и Мэри.

Как всегда, пишите нам по адресу [email protected] с комментариями, вопросами или просто поздоровайтесь! Вы можете подписаться на нашу бесплатную рассылку в поле «Подписаться сейчас» в середине этой статьи. Следуйте за нами на Facebook здесь: OWG Facebook . Эта статья может содержать партнерские ссылки.

Эксперимент с лучистым теплом (с очень низким бюджетом)

Проект по восстановлению дома идет хорошо. Мы закончили все обрамление, а более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фото только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Старая высота потолка была ниже этой стальной балки. За этими фанерными квадратами еще 2 гигантских оконных проема.

Хотя я разрушил и восстановил довольно много домов для других людей, это первый дом, который мне посчастливилось построить почти с нуля для своей семьи, поэтому я отношусь к этому как к научному эксперименту. Я хочу встроить в него аккуратные энергосберегающие функции, но они должны быть экономичными и, по возможности, собственными силами.

Любой старый богатый парень может нанять первоклассного архитектора и строителя бутиков, чтобы тот построил для него новейший супердом с платиновым сертификатом LEED, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но при дешевой энергии, квалифицированной рабочей силе и дорогих материалах для дома требуется больше размышлений и экспериментов, чтобы одновременно экономить энергию И деньги. И один из таких экспериментальных проектов — построить собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы должны настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая продувает воздух (и пыль) через огромную сеть. из громоздких воздуховодов, чтобы он мог достигать всех частей вашего дома через вентиляционные отверстия в полу. Это работает, но не элегантно: они издают шум, тратят на удивление много внутреннего пространства с воздуховодами и канавками, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — когда это тихое тепло излучается на вас сквозь пол, а не просто обдувается горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников для этого типа системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились на продажу с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной вентиляцией, я неохотно решил пропустить вариант роскоши. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться очень редко.

Теперь картина изменилась. Я научился делать свою собственную сантехнику, и новые технологии подешевели, что делает лучистое тепло намного более доступным. После нескольких долгих ночей исследований и онлайн-обучения я купил все необходимые детали, и мы собираемся установить эту присоску.

Что такое водяное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и чувствовали тепло во всем теле, даже не касаясь стены? Как насчет того, чтобы почувствовать жар от раскаленного костра, даже сидя на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который напрямую нагревает вашу кожу. У жаркого костра в тихую горную ночь можно чувствовать себя совершенно согретым, даже когда температура воздуха вокруг минусовая.

Эта же концепция прекрасно подходит для обогрева дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам под вашим полом, в результате чего пол нагревается и излучает тепло на вас со всех сторон. Нет воздуховодов и сдувания пыли, система работает бесшумно. И поскольку система нагревает вашу кожу одновременно с воздухом в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет поддерживать прохладу в доме, экономя энергию. Но самое приятное может быть в том, что у вас постоянно теплые ноги , куда бы вы ни пошли в вашем доме.

Итак, как построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также мили тщательно спаянной меди от сантехника за 35 000 долларов. Я имею в виду, дерьмо, это кажется тебе простым проектом «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок ко всему, водяное отопление само по себе является искусством и наукой, с такими вещами, как Δ Тл, галлонов в минуту, БТЕ/ч и вычислением R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с по цене 2000 долларов, сложным набором деталей, в которых никто, кроме экспертов, не разбирается (вы не получите совета в Home Depot по сборке одной из этих систем). ), и всевозможные другие препятствия.

Однако, покопавшись во всем этом щебне, я нашел несколько упрощений, которые значительно снижают стоимость и сложность лучистого тепла, чтобы сделать его совместимым с DIY проектом для среднего умелого Усатого. Уловки, которые я применяю для своей системы:

  1. Использование безопасных для питьевой воды компонентов позволяет создать систему с «открытым контуром», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
  2. Использование одного безбакового водонагревателя как для горячей воды, так и для отопления дома сокращает стоимость котла на 2000-4000 долларов. Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
  3. Циркуляционный насос с одной переменной скоростью устраняет большую часть расчетов потерь и размера контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
  4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон без необходимости возиться с трубкой после ее установки.
  5. И, конечно же, все сделано из PEX, чтобы исключить стоимость, медленный монтаж и теплопотери котельной медных труб.

Отказ от ответственности: Как и во всех моих экспериментах, да и во всем моем образе жизни, здесь есть кое-что недоказанное. Я использую себя в качестве подопытного кролика, и возможны пробы и ошибки, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок только для того, чтобы слепо следовать за мной (еще одним новичком)!

Подводя итог, можно сказать, что система, к которой я пришел, относительно проста, и я изобразил ее для вас на этом рисунке:

Предлагаемая мной система лучистого отопления (щелкните, чтобы увеличить)

Пока что работа продолжается. Я уже запустил это системным разработчиком и получил его одобрение, а также выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но наверняка есть улучшения.

Самое замечательное в этом блоге то, что прямо сейчас его читают многие люди (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации. Я также опубликую второй пост, когда все будет готово, чтобы показать несколько незавершенных шагов и готовые фотографии.

На данный момент исправления считывателя:

  • Добавьте расширительный бак перед насосом, а не после него, как показано сейчас
  • Остерегайтесь роста бактерий Legionella в такой разомкнутой системе. В то время как редкие, бактерии опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и вы держите воду ниже 120F. Решение: убедитесь, что мое безбаковое устройство прогрето (легионелла умирает при температуре выше 122F, поэтому, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, сливайте или промывайте контуры отопления в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
  • ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы вода системы отопления никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете приобрести проточные водонагреватели с двумя независимыми контурами: один на отопление, другой на питьевую воду.
  • Добавьте обратный клапан на возвратную линию 3/4″, чтобы холодная вода не попадала обратно в коллектор, а не попадала в рим (думаю, это может произойти, когда насос выключен)
  • На самом деле, добавьте обратный клапан на через каждые циклов, просто чтобы убедиться, что нет неожиданностей с потоком и вода движется в нужном вам направлении. В противном случае через петли может неожиданно пройти холодная вода.
  • Многие безрезервуарные нагреватели (в том числе Rheem, который я рекомендовал выше) не имеют гарантии на использование в системах отопления. Это нормально для меня, так как я считаю, что гарантии в любом случае бесполезны. Но приятно отметить.
  • Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта топленияhelp.com. Пока тред почти убедил меня в том, что я идиот, дело в том, что где-то в инете формируется похожее обсуждение по поводу каждая статья, которая когда-либо появлялась в этом блоге . Многие сантехники целыми днями проклинают этот сайт только потому, что я рекомендую, например, сделать некоторые из ваших собственных сантехнических работ с помощью PEX. Проблема в том, что мои коллеги-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я обязательно проведу несколько тестов с моим другом, который работает в городской лаборатории очистки/анализа питьевой воды.

Как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, у нас почти каждый день яркое солнце, но гораздо более прохладные ночи из-за того, что мы находимся на высоте 5000 футов над уровнем моря. Таким образом, в доме много окон, выходящих на юг, чтобы улавливать тепло, и больше тепловой массы, чтобы сгладить дневные и ночные перепады температуры.

Летом картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затеняют окна от остальной его части). Вы держите окна закрытыми в течение 90F дней, а салон остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы запускаете большой вентилятор, выдувающий дневную жару, чтобы все охладить и начать цикл заново.

Я считаю, что эта стратегия (наряду с тем, чтобы не быть Гигантским A/C Wussy) позволяет нам жить счастливо, не включая наш A/C в Колорадо. Но всегда есть резервная копия: в большинстве современных домов без воздуховодов для охлаждения используется мини-сплит-система кондиционирования без воздуховодов. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, в которых накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя корзина для покупок от PexSupply, моего любимого поставщика сантехники. В моей корзине есть несколько дополнительных вещей для строительства ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна малоэффективная печь.

Top
