Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

• Электрические полы и их разновидности
• Кабельная система отопления
  • Особенности работы и устройства
  • Монтаж электрического пола в стяжке
• Электрический пол на основе термомата
  • Принцип действия и сооружения
  • Монтаж тепловых матов
• Специфика пленочного пола
  • Процесс укладки инфракрасной системы
  • Несколько полезных советов
• Теплый пол стержневого типа
  • Тонкости работы и организации
  • Нюансы монтажа и подключения
• Выводы и полезное видео по теме

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Перед сооружением системы напольного обогрева убирают основание. При необходимости ремонтируют, затем начисто убирают пыль и мусор

Подготовленное основание выравнивают полимерной самонивелирующейся смесью или песчано-цементным раствором

После отвердевания выравнивающего слоя на него настилают подложку, выполняющую функцию гидроизоляции и теплоизоляции

На подложку укладывают арматурную сетку, которая защитит стяжку от растрескивания, обеспечит ей жесткость и послужит направляющей конструкцией для электрокабеля

К арматурной сетке электрокабель крепится отрезками гибкой монтажной полосы, монтажными скобами или обычной проволокой

Для управления электрическим теплым полом на стене располагают терморегулятор, к которому подключают электрокабель и датчики температуры

После подключения устройств к терморегулятору проверяют работоспособность системы. Если все в порядке, заливают ее цементной стяжкой

Дождавшись отвердения второго слоя стяжки, приступают к укладке напольного покрытия, которая проводится обычным способом

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Установка деревянного пола с подогревом

Вот эффективная система обогрева нового дубового пола.

Автор: Роб Робиллард

Установка системы электрического подогрева пола под паркетным полом — отличный способ добавить тепла и комфорта в любое помещение. Это также довольно простой процесс, потому что в нем нет вентиляционных отверстий, воздуховодов, труб или радиаторов.

Мне нравится использовать электрическое лучистое тепло, потому что, проще говоря, оно очень хорошо греет. Система лучистого отопления нагревает всю комнату от пола до пола, в результате чего тепло равномерно распределяется по всему помещению. Тепло, производимое системой, также снижает влажность и сквозняки, что приводит к меньшему количеству пылевых клещей и аллергенов в воздухе.

Электрическое лучистое тепло решает проблемы реконструкции

Во время одной недавней реконструкции я обновлял неотапливаемое всесезонное крыльцо с тремя внешними стенами, крышей наверху и подпольем внизу. Клиент попросил своего подрядчика по HVAC попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, это разделить существующий отопительный канал, чтобы подать тепло на крыльцо. К сожалению, этого было недостаточно, и крыльцо было еще холодным. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева со свободным проводом» (NADWS) компании Warmup Inc. в сочетании с новым программируемым термостатом 4iE компании. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить свой паркет на соседнем крыльце и добавить комфорт отопления. В результате получился роскошный теплый пол, а благо необслуживаемая система отопления полностью скрыта под лиственными породами.

После решения проблемы с влажностью в подполье под полом следующим делом стала подготовка чернового пола. Чтобы увеличить высоту нового готового пола, чтобы он соответствовал соседней комнате, мы установили слой фанеры CDX толщиной 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Тепловое излучение, водяное или электрическое, не влияет на деревянные полы. Только влага может негативно воздействовать на древесину и вызывать ее сжатие, в результате чего в полу появляются трещины. Температура мало влияет на деревянные полы; поэтому совершенно безопасно использовать лучистое тепло с древесиной.

Часто путают воздействие влаги и температуры на древесину. Температура влияет только на очень высокие уровни, в то время как даже умеренное количество влаги может повредить деревянный пол.

План размещения, предоставленный изготовителем системы отопления, поможет правильно разместить шпалы.

Контроль влажности в подвальном помещении

Поскольку крыльцо было построено на земляном полу, а добавление бетонного основания не входило в бюджет, мы знали, что нам придется контролировать влажность. Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми порами на нижнюю часть системы пола.

Многие балки пола в подполье изолированы изоляцией из стекловолокна, которая имеет тенденцию поглощать влагу, а также может выпасть при неправильной установке. Одним из способов избежать этого является утепление стен по периметру. Другим вариантом является наш метод заполнения всего пролета балок пола и герметизация системы балок пола (пороги, краевые балки и балки) изоляцией из напыляемой пены с закрытыми порами.

Для шпал мы решили использовать 1/4-дюймовую фанеру, разорванную на 3-дюймовые полосы.

Следующим шагом было покрыть пол подстилкой и открыть подполье в подвал, оборудованный системой вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционированное пространство для ползания, которое предотвратило бы образование конденсата во время влажных сезонных условий.

Когда мы убедились, что решили проблемы с влажностью, мы добавили электрическую систему лучистого обогрева.

Примечание: При наличии неизолированного пространства под фанерой перед установкой нагревательных змеевиков следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

На нашем четырехсезонном крыльце мы решили установить 3/4-дюйм. паркет из дуба, чтобы соответствовать остальной части пола дома, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь. Пол крыльца был на 1-1/2 дюйма ниже высоты готового деревянного пола в главном доме. Мы хотели, чтобы новый деревянный пол с подогревом был бесшовным и такой же высоты, как и основной дом.

Спланируйте укладку так же, как и любую стандартную работу по настилу пола, зафиксировав линии для размещения досок и учтя неровности стен.

Подходящая высота пола

Чтобы сделать пол на нашем новом крыльце такой же высоты, как и пол существующего дома, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX, чтобы поднять пол, а затем установить 1/4 дюйма. фанерные планки для гвоздей (так называемые «шпалы») по периметру комнаты и на высоте 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Излучающий нагревательный кабель имеет размеры 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпал.

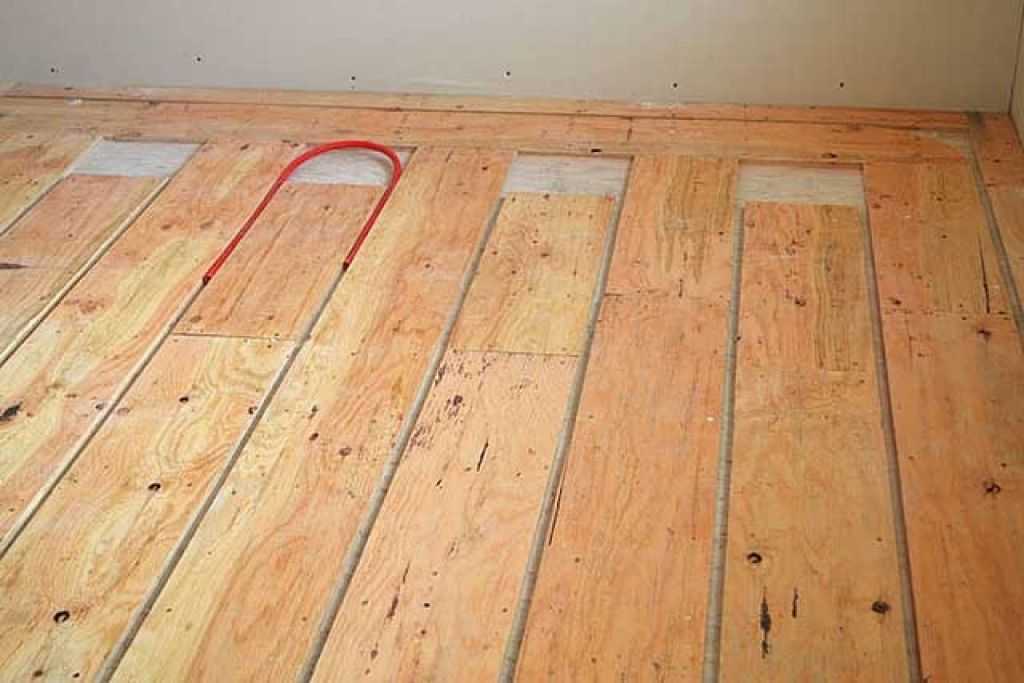

Шпальные полосы образуют полосы, в которые будет укладываться нагревательный кабель.

Шпальные планки создают дорожки, в которые будет укладываться нагревательный кабель, и должны быть установлены перпендикулярно паркетному полу, который крепится к шпале.

Нанесите строительный клей на нижнюю часть шпал.

Использование 3-дюймов. широкие шпалы позволили нам разнести шпалы до стандартных 16 дюймов. межцентровое расстояние. Это расстояние создает 10-дюймовый. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя на каждом конце. Расстояние между шпалами 16″ по центру, что создает пространство шириной 10″ между ними для прокладки трех петель излучающего кабеля на расстоянии 3″ друг от друга.

Передовой опыт: установка нагревательных кабелей Warmup

Несколько производителей напольных покрытий специально протестировали свою продукцию с продуктами Warmup и сертифицировали свои гарантии на комбинированные укладки. В этот список входят, среди прочего, Amorim, Wicanders и Higuera Hardwoods.

В комплект Warmup входят все компоненты, необходимые для напольного отопления со свободным кабелем.

Советы по установке:

• Используйте 1/4 дюйма. или 3/8 дюйма. шпал так, чтобы заполнение пустот выравнивателем дало вам эффективный банк тепла, но лишь минимально подняло полы.
• Использование стандартного 10-дюймового. интервал для 3-в. широкие прогоны шпал, мы проложили три прокладки кабеля (с интервалом 2, 5 и 8 дюймов) в каждом зазоре шпалы.

Первый шаг – установка фиксирующих планок Warmup.

Примечание: В зависимости от конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы обеспечить поддержку деревянного пола.

• Для установки на бетон и/или требующих изоляции вариант метода шпал заключается в использовании шпал 2×3 или 2×4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить больше тепловой массы между шпалами. В этих случаях можно использовать обычные нагревательные кабели для напольного отопления NADWS или нагревательные плиты WODH компании Warmup.

Привяжите нагревательный кабель к фиксирующей полосе.

Инкапсуляция проводов теплового излучения

После прокладки кабелей залейте шпалы бетоном. Это создает тонкую излучающую плиту, которая укрывает кабели. Во всех случаях под существующим черным полом обычно укладывают слой изоляции, чтобы гарантировать, что большая часть тепла будет направлена ​​вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом тонкий цемент (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. ЛМТ дешевле самонивелирующейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования модифицированного латексом Thinset:

• Прочный и устойчивый к растрескиванию.
• Дешевле, чем самовыравнивающаяся смесь.
• Легко доступен.
• Грунтовка чернового пола не требуется.

Выбор деревянного напольного покрытия: дуб с рифлением и распилом на четыре части

Обширные лабораторные испытания компании Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, включая вишню, дуб, ясень, клен, гикори и орех, являются хорошим выбором для пол с лучистым теплом. Бук, австралийский кипарис и многие изделия из бамбука являются примерами тех, которые таковыми не являются.

Мы хотели приобрести и установить материал, который не только сочетался бы с существующим паркетным полом из дуба, но и был бы более стабильным по размерам при дополнительном тепле пола. Для всех полов естественно сжиматься и набухать в зависимости от времени года, поэтому мы выбрали дуб рифт и расщепленный дуб, который считается примерно на 30 процентов более устойчивым, чем паркет из гладкого дуба.

Рифтовые и рифленые доски конкурируют с паркетной доской. Эти доски будут расширяться или сжиматься только по толщине (высоте) и останутся стабильными из стороны в сторону (ширина). Это, пожалуй, лучший вариант для деревянных полов с подогревом, а также отличный выбор для минимизации сезонных зазоров, коробления и т. д.

Советы по выбору деревянного пола:

1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспосабливаются к естественному расширению и сжатию древесины по полу.
2. Для досок шириной более 3 дюймов используйте древесину, распиленную на четверть, для большей стабильности размеров.
3. Акклиматизируйте свой деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянного пола при высоком уровне влажности, например, во время покраски или укладки штукатурки.
4. Перед укладкой деревянного пола включите систему отопления до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в районе, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует условиям вашей местности. . Как правило, среднее содержание влаги составляет от 6 до 8 процентов.

5. Инженерные полы по своей природе более устойчивы.
6. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, старовозрастная), что делает ее более плотной и устойчивой.
7. Паркет: В целом паркетные полы меньше расширяются и сужаются.
8. Темные полы: их цвет делает щели между досками менее заметными.
9. Напольное покрытие со скошенными краями делает щели менее заметными.

Укладка деревянного пола

Во-первых, доставьте пол примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите доски так же, как без лучистого тепла; применяются все меры предосторожности, рекомендуемые для ленточных полов. При монтаже над лучистыми нагревательными кабелями необходимо замедлиться и быть точным в размещении креплений. Мы прибили шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы нагрева со свободной проволокой Warmup

Шаг 1: Определите площадь обогрева.

Измерьте помещение, которое будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в компанию Warmup для расчета стоимости. Определите местоположение вашего термостата и отметьте его на своем эскизе.

Мы использовали модифицированный латексом тонкий материал (LMT) для герметизации нагревательных проводов.

Шаг 2: Найдите термостат.

Тепловые маты Warmup предназначены для использования с сертифицированным UL программируемым термостатом. Располагайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или мансардных окон.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасный контроль температуры верхнего предела. Это означает, что при выборе «деревянных полов» в программировании настройки нагрева никогда не превышают 82F и обеспечивают плавный и постепенный нагрев полов.

Разровняйте шпалы по уровню.

Шаг 3. Запустите 20-амперную цепь с защитой GFCI.

Проведите выделенную 20-амперную цепь GFCI к месту установки вашего термостата. Прежде чем закрыть какие-либо стены, я устанавливаю проволочную тягу из коробки термостата в полость стены и через вырез в пластине настенного башмака 2 × 4. После установки настенного щита веревка будет использоваться для протягивания холодного провода и провода датчика пола вверх по стене к месту установки термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных реек от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма, установите полоски шириной от 12 до 16 дюймов. интервалы при использовании системы разогрева. Оставьте 2-в. зазоры на чередующихся концах полос для перехода нагревательных проводов от одной секции к другой.

Для пола мы выбрали рифтовую и четвертную доски. Они являются хорошим вариантом для деревянных полов с подогревом, а также минимизируют сезонные зазоры, коробление и т. д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить полосы к полу на расстоянии не менее 3 дюймов. расстояние от стен и стационарных светильников.

Шаг 6: Установите систему отопления.

Начиная с ближайшей к термостату точки пола, прикрепите стык скотчем к основанию пола.

Привяжите нагревательный кабель к фиксирующей полосе и протяните его вперед и назад параллельно деревянным шпалам, пока не будут заполнены все секции.

Шаг 7: Установите зонд датчика температуры.

Поместите провод зонда, содержащий датчик с колпачком, равномерно между двумя нагревательными кабелями на расстоянии не менее 12 дюймов от стены в обогреваемую зону. Ни в коем случае провод зонда не должен пересекать нагревательный кабель.

Шаг 8: Залейте систему отопления с помощью выравнивающей смеси.

Когда система отопления полностью смонтирована, нанесите смесь модифицированного латекса на всю систему отопления. Используйте доску для обрезков, чтобы распределить и выровнять тонкий слой по верху шпал. Выравнивающие составы/разбавляемые составы/клей ДОЛЖНЫ содержать латексные составы и быть способными выдерживать температуры до 140°F (60°C) при использовании в системах электрического обогрева пола.

Шаг 9: Установите паркет.

Когда выравнивающая смесь затвердеет, уложите паркет, прикрепив его только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода креплениями.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальную температуру 81°F (26,5°C), чтобы избежать высыхания древесины или ее деформации. Термостат должен регулироваться напольным датчиком, расположенным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Крепить настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода креплениями.

Примечание редактора: Роберт Робиллард — руководитель плотницкой и ремонтной мастерской, расположенной в Конкорде, штат Массачусетс, и редактор блога A Concord Carpenter, www.AConcordCarpenter.com.

Side Note One

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сократили время укладки вдвое благодаря своей инновационной системе блокирующих лотков. Эта запатентованная система пола из плавающей плитки, разработанная в Омахе, штат Небраска, представляет собой настоящий керамогранит, постоянно прикрепленный к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителях и прокладках. Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что основание ровное, чистое и сухое, SnapStone можно укладывать и заливать раствором в течение дня. Для укладки пола SnapStone требуется всего две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для начинающих, так и для опытных подрядчиков по укладке плитки, подходит для большинства комнат в доме. Подходящая необработанная плитка, выпуклый нос и девять цветов затирки завершают пол и комнату. Систему SnapStone можно укладывать на большинство существующих оснований, таких как винил, твердая древесина, ламинат или цемент. Его также можно укладывать поверх фанеры в новостройке. С тремя коллекциями плитки и почти 50 цветами вы обязательно найдете красивый пол для своего дома.

Side Note Two

FastStone+

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линейка продуктов FastStone+ представляет собой настоящий камень, добытый в карьерах по всему миру и отщепленный от настоящего сланца. Каждое изделие имеет разные цветовые оттенки, а это означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone+ состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (подложка) и склеивается с помощью вспененной полиэтиленовой ленты 3M, отслаивающейся и клеящейся. Плитка FastStone+ легко монтируется с помощью стандартных инструментов для деревообработки, ее можно резать ручными ножницами, не требуя специальных навыков каменщика. Это действительно первый продукт из камня «сделай сам», доступный сегодня на рынке. В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3″x6″, 6″x6″, 6″x9.″, 12″x12″ и 12″X24″, а их размеры позволяют создавать уникальные узоры. FastStone+ предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, обрамления камина, перегородок, прилавков общественного питания, мебели и т. д. Посетите faststoneplus.com.

Как установить теплый пол своими руками

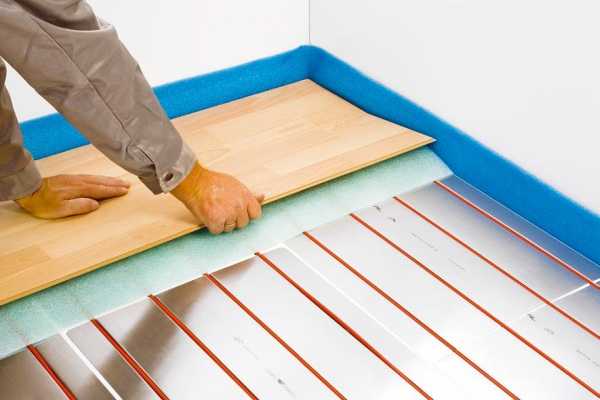

Используйте специальную пенопластовую панель, чтобы зафиксировать трубы PEX на месте, покройте их цементно-песчаной смесью и уложите плитку.

По

Эрик Хагерман

Поделитесь этой историей

Детали проекта

Навыки

1 из 5
Легкий
Вы можете нанять профессионала для заливки и выравнивания песчано-цементной смеси и подключения к котлу.

Стоимость

Около 580 долларов США, не включая плитку

Расчетное время

2 дня для комнаты 12 на 12 футов

Лучистый теплый пол, вероятно, лучший способ обогреть любое помещение. Он удобный, тихий и энергоэффективный. Несмотря на то, что электрическое лучистое тепло является популярным выбором для небольших проектов — скажем, перепланировки ванной комнаты — гидронного или водяного отопления, лучистое отопление обеспечивает максимальную эффективность для более крупных проектов или масштабной реконструкции.

Водяной радиатор — это, как правило, работа для профессионалов, но есть способ, которым вы можете сделать его часть своими руками. Ключевым моментом является использование специально разработанной пенопластовой панели от Schluter Systems под названием Bekotec. Вы кладете панели прямо на пол, запрессовываете в них трубы PEX и добавляете тонкий слой бетона специальной смеси — пять частей песка на одну часть портландцемента.

Связанный

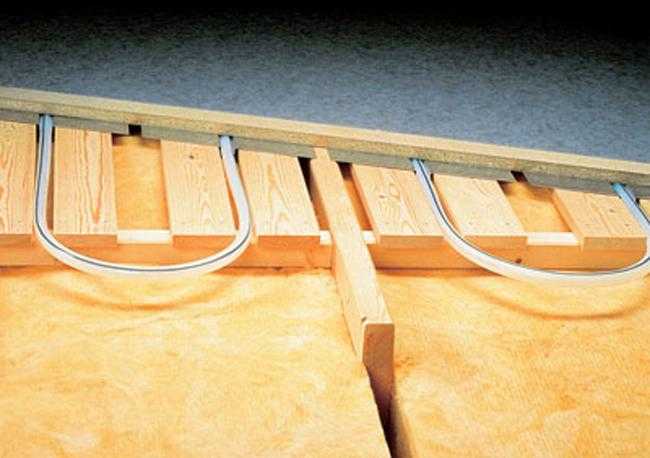

Установка системы лучистого тепла под пол из массивной древесины

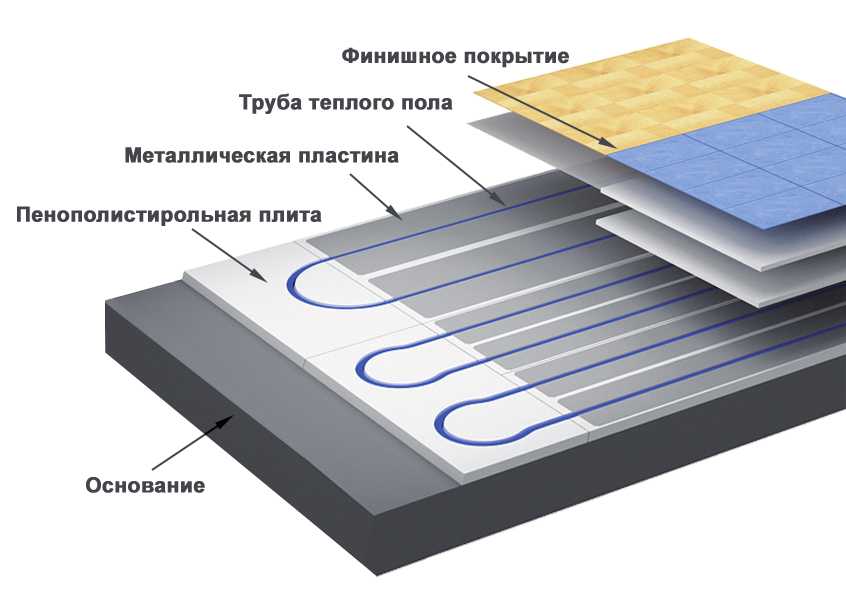

Панели обеспечивают умеренное термическое разделение (R3), поэтому вам не нужно устанавливать дополнительный слой изоляции. Использование этой системы добавляет менее 1¾ дюйма, включая бетон, по сравнению с примерно 4 дюймами для старого метода привязки труб к проволочной сетке. Это оставляет вам больше места в подвальных приложениях. А тонкая плита будет нагреваться и остывать быстрее, что позволит вам использовать более низкую температуру воды и сэкономить на счетах за отопление. В целом, это делает плиту более чувствительной.

Этапы монтажа напольного теплого пола своими руками

1. При необходимости подготовьте пол с помощью выравнивающей смеси.
2. Очистите пол и установите пенопластовую окантовку.
3. Уложите первый ряд панелей, соединяемых защелками.
4. Измерьте и обрежьте последнюю панель ряда по размеру.
5. Покройте оставшуюся площадь панелями.
6. Определите интервал PEX: 6-, 9- или 12-дюймовые ряды.
7. Запрессуйте PEX между «шпильками» в панелях.

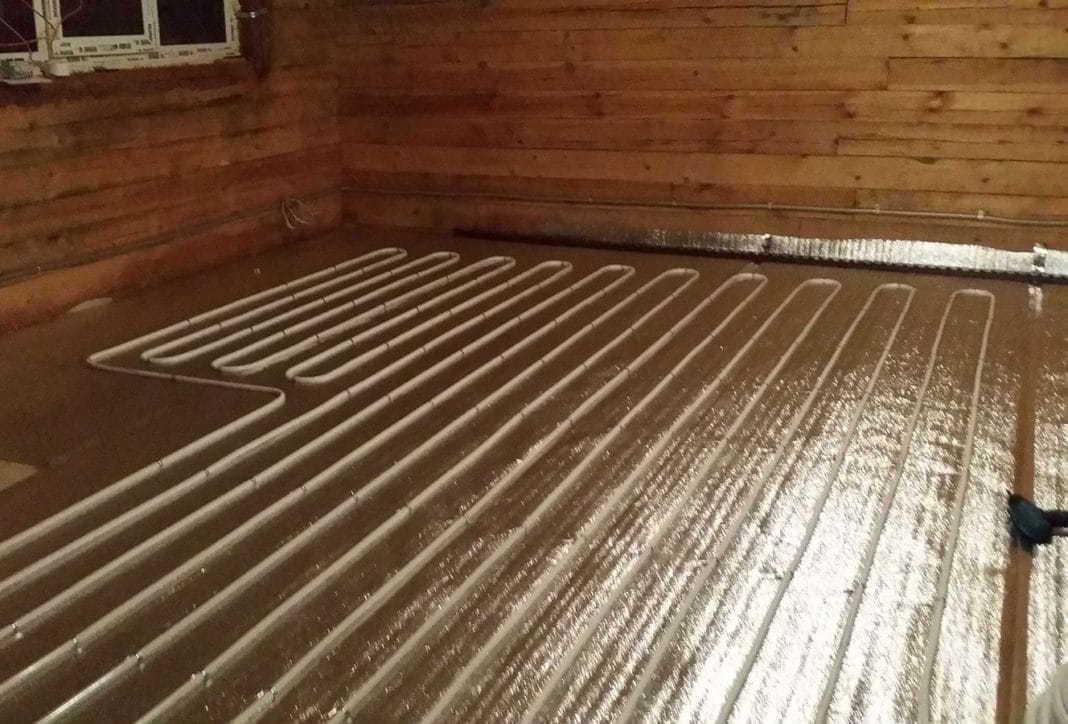

8. Покройте участок одной непрерывной петлей PEX.
9. Оставьте дополнительные трубы в конце котельной, чтобы сантехник мог их подсоединить.
10. Смешайте партию «сухого бетона» с соотношением песка и портландцемента 5:1.
11. Распределите и выровняйте поверх PEX, оставив не менее 5/16 дюймов материала над пенопластовыми «шпильками».
12. Дайте бетону высохнуть в течение нескольких дней, а затем уложите напольное покрытие по вашему выбору.

Материалы

• Рулетка
• Тачка
• Лопата

Инструменты

Инструменты и материалы

• уровень — 4-футовый

• Универсальный нож
