Подключение пленочного теплого пола: схема и технология монтажа

Теплый пленочный пол относится к инфракрасным электрическим отопительным системам с высокими техническими характеристиками. Монтаж такого типа устройства достаточно прост, но сложность может составить его подсоединение к электрической сети. Поэтому самостоятельно установить оборудование сможет не каждый. Как правильно произвести подключение пленочного теплого пола и что следует учитывать во время монтажных работ?

Содержание

• 1 Устройство и принцип работы
• 2 Критерии выбора
• 3 Сфера применения
• 4 Преимущества и недостатки
• 5 Особенности монтажа
  • 5.1 Схема и особенности укладки
  • 5.2 Подготовка основания
  • 5.3 Укладка подложки
  • 5.4 Монтаж пленки
  • 5.5 Подключение
  • 5.6 Установка терморегулятора и датчика
  • 5.7 Укладка финишного покрытия
• 6 Возможные ошибки монтажа

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

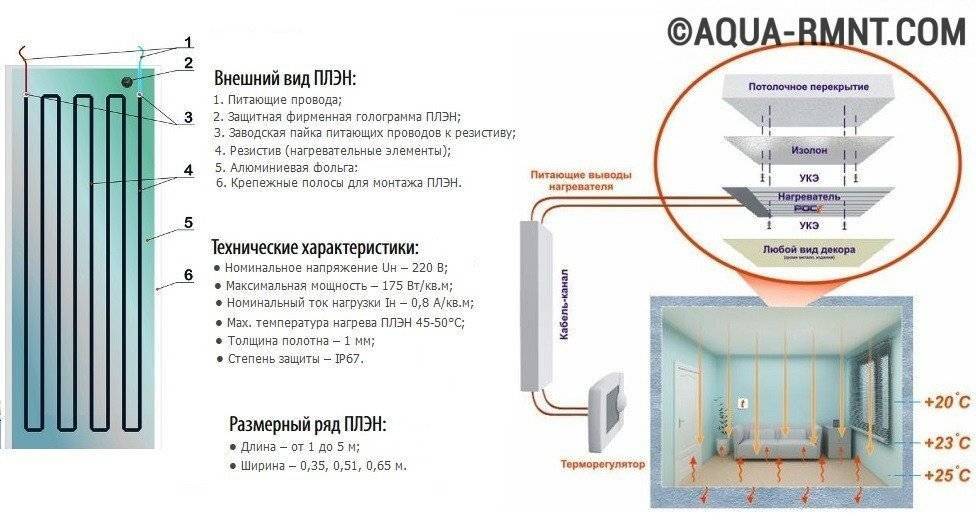

Устройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

Сфера применения

Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:

• дополнительного отопительного устройства;
• основного источника тепла.

Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;

• жилых комнат;
• санузлов;
• подсобных помещений;
• лоджий;
• санузлов;
• зимних садов;
• общественных зданий;
• спортивных залов.

Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.

Преимущества и недостатки

Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:

• возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
• обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
• способность полноценно функционировать при повреждении отдельных элементов устройства;
• отсутствие электромагнитных излучений;
• длительный срок использования;
• экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
• легкость монтажных работ.

Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.

Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.

Особенности монтажа

Укладка пленки для обогрева половых покрытий не составляет особой сложности, но подключение устройства требует точности и определенных навыков. Неправильное подсоединение оборудования может стать причиной быстрого выхода из строя всей системы. Поэтому если монтаж пленочного теплого пола предусматривается проводить самостоятельно, то все действия следует осуществлять строго по рекомендованной схеме, учитывая все указанные в инструкции технологические особенности отопительного изделия.

Схема и особенности укладки

Перед тем как расстилать пленку следует рассчитать параметры комнаты. Укладка может выполняться как продольно, так и поперек помещения. Располагать материал, выделяющий инфракрасное излучение необходимо исходя из особенностей планировки комнаты.

Схема стандартного монтажа

Если система обогрева будет применяться как основное отопление, то плена покрывать более 60 процентов площади пола. При установке оборудования в качестве дополнительного обогрева можно раскладку производить на отдельных участках. Также нужно взять во внимание, что минимальный отступ от стен должен равняться 20 сантиметров.

Во избежание перегрева системы рекомендуется исключить укладку под габаритной техникой и большого размера предметами мебели. При этом нельзя допускать расположение полос пленки внахлест, а нарезку материала выполнять только по намеченным на нем линиям.

Расстилать пленку необходимо так чтобы элементы нагрева были направлены вверх, а медные полосы к основанию. Чтобы правильно произвести монтаж устройства следует выполнять все рекомендации по укладке указанные производителем в прилагаемой инструкции.

Подготовка основания

Установка теплого пола пленочного типа осуществляется на черновую стяжку из бетона. Основным условием монтажа оборудования является чистое и ровное основание. Если старое покрытие имеет существенные дефекты, то его следует убрать.  На рабочей поверхности пола не должно быть грязи и пыли.

Укладка фольгированной теплоотражающей подложки

Укладка подложки

Монтаж теплого инфракрасного пола требует использование специальной подложки. Теплоотражающий материал расстилается по всей площади заранее подготовленного основания.

Подложка должна плотно прилегать к стенам. Для соединения ее полос используется скотч. Также фиксируются края теплоотражающего материала. Можно для этих целей использовать степлер.

Пленку разрезают по намеченным линиям на куски нужной длины

Монтаж пленки

Укладывать пленку необходимо по намеченной заранее схеме. Полосы из полипропиленового материала разрезаются на необходимые части по указанным разметкам. При этом располагаться пленка должна от стены к стене сплошным слоем.

После размещения полос проводится их фиксация к подложке скотчем. Все участки разрезов с выходящими наружу медными проводниками обязательно изолируются.

Укладка пленки на подложку

Подключение

Для подсоединения контактов необходимо:

• полосы из меди закрепляется специальный зажим;
• одна сторона клеммы должна находиться внутри пленки, а вторая снаружи;
• для плотного сцепления контактов зажимы следует хорошо прижать с каждой стороны пленочного материала;
• к правильно установленным клеммам подключаются провода – чередуя «фазу» и «ноль»;
• места соединения контактов полностью изолируются специальным скотчем из битума.

Все участки, где находятся контакты, рекомендуется укладывать в заранее вырезанные в подложке углубления. Такое их размещение позволит избежать образования выступов и обеспечит ровную поверхность.

Подключение проводов к полотнищам пленки

Установка терморегулятора и датчика

Место на стене для регулятора определяется перед укладкой системы. Располагать необходимо его возле действующей электрической проводки. При этом мебель или другие предметы в комнате не должны заграждать прибор.

Все провода, идущие от установленного терморегулятора, помещаются в штробу. Контакты, подсоединенные к пленке, должны находиться со стороны регулирующего устройства.

Датчик закрепляется скотчем под пленочным покрытием. Располагать его следует недалеко от терморегулятора.  Чтобы прибор не выступал над поверхностью пленки, рекомендуется его углубить в подложку.

После завершения монтажа и подключения всего оборудование теплого пленочного пола требуется пробный запуск системы.

Схема подключения терморегулятора

Укладка финишного покрытия

Облицовку пола можно выполнять только после полной проверки рабочего процесса системы обогрева.

Мягкие финишные покрытия, такие как линолеум или ковролин, рекомендуется укладывать на слой ДВП или использовать другой древесный материал небольшой толщины. Такая защита позволит избежать в дальнейшем механических повреждений отопительного оборудования.

Для других более крепких половых покрытий достаточно пленку прикрыть полиэтиленовой тонкой подложкой.

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

• укладывать пленку внахлест;
• устанавливать один терморегулятор на два отдельных контура;
• крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
• устанавливать оборудование вблизи других отопительных приборов;
• производить подключение устройства без изолирования контактов к электрической сети;
• использовать в качестве подложки материал вмещающий фольгу;
• покрывать систему цементным раствором;
• устанавливать в местах прохождения пленки габаритные предметы мебели;
• перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Подобрать и купить теплый пол вы можете на нашем сайте.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.

Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.

Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.

Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.

Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра

Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.

Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo. Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.

Почему производители против и зачем еще нужен терморегулятор?

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.

Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.

Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.

Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.
