Теплый пол инфракрасный монтаж: Монтаж инфракрасного пленочного теплого пола. teplahatka.com

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.

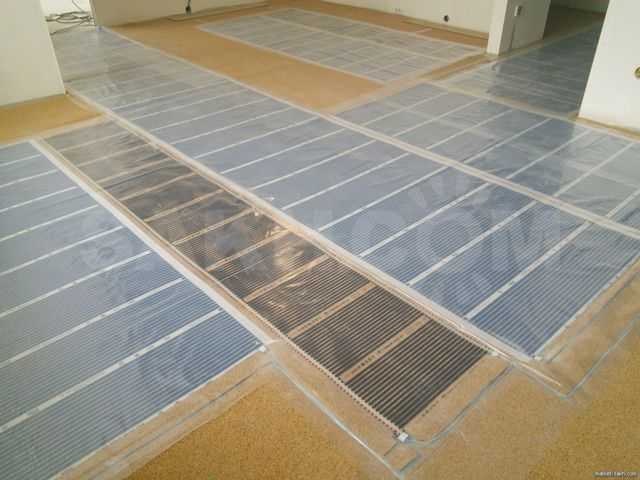

• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

← Энергопотребление теплого пола и экономия

Обогрев кровли и водостоков →

Монтаж инфракрасного теплого пола

В предыдущей статье мы рассмотрели основные моменты, которые следует знать, планируя самостоятельный монтаж теплого пола водяного типа. Этот вид работ требует основательного подхода и наличия навыков проведения ремонтных работ, а также дополнительных расходов на сопутствующие материалы – как минимум, на бетонную стяжку и арматурную сетку. Если в таком вопросе, как выбор и монтаж теплого пола, цена для вас является одним из решающих факторов, рекомендуем рассмотреть установку электрического теплого пола.

Теплые полы, работающие от электросети, разделяются на 3 типа: полы с кабельным нагревом, теплые полы с использованием нагревательных электрических матов и полы на основе греющей инфракрасной пленки.

Последний метод особенно популярен – он подходит для капризных и теплочувствительных покрытий (ламинат, паркет, ковролин, линолеум), не требует обустройства бетонной стяжки и применения клея. Кроме того, это самый доступный на сегодняшний день тип теплого пола – по сравнению с водяным теплым полом расходы на материалы и монтаж минимальны. К преимуществам данной технологии, помимо стоимости, можно отнести легкость и скорость установки – всего несколько часов (с учетом укладки финишного покрытия), и ваш теплый пол готов к эксплуатации. Инфракрасная технология создает благоприятный микроклимат, обеспечивает ионизацию воздуха и антиаллергенный эффект и абсолютно безопасна для здоровья.

Если вы выбираете инфракрасный пол, монтаж осуществляется «сухим» способом – вы сможете избежать образования грязи и пыли, и последующей утомительной уборки. Эта работа под силу даже людям, не имеющим серьезного опыта ремонтных работ – для подготовки достаточно поискать инструкции в Интернете по запросам, вроде инфракрасный теплый пол монтаж видео.

Последовательность работ при монтаже инфракрасного пола будет следующей:

1. Поверх имеющейся стяжки укладывается слой утеплителя из полиэтилена или изолона с фольгированной теплоотражающей поверхностью для термоизоляции.
2. Монтаж инфракрасной пленки провести достаточно легко: пленка инфракрасного пола с углеродосодержащими полимерами просто расстилается поверх теплоизоляции. Ведущие производители выпускают пленочные листы, которые можно разрезать, поэтому вы легко сможете покрыть нагревательной пленкой помещение любого размера и конфигурации.
3. На стену крепится коробка регулятора, от которой по штробе до пола прокладывается гофрированная труба, внутри которой закрепляется термодатчик. Контактный кабель крепится с помощью зажимов к медной шине по краю нагревательной пленки. Все места подключения провода к термопленке покрываются листами битумной изоляции, которые обычно идут в комплекте.
4. На данном этапе важно убедиться, что все провода от сети до регулятора и от регулятора до контактных зажимов на пленке подходят по длине, и проводят ток без сбоев и замыканий. После проверки необходимо обесточить систему и снять регулятор до завершения укладки финишного напольного покрытия.
5. Перед финишным покрытием может использоваться дополнительная гидроизоляция, а если вы планируете использовать мягкие материалы для пола (ковролин, линолеум), поверх пленки потребуется настил ДВП или фанеры.
6. На последнем этапе укладывается линолеум, ламинат или другое выбранное вами покрытие, и все элементы системы теплого пола подключаются к регулятору и сети. Важно учитывать, что инфракрасные полы не следует использовать под напольную плитку и керамогранит.

Компания «ЛЭП» предлагает широкий ассортимент комплектов и сопутствующих материалов для инфракрасного пола от ведущих производителей с доставкой и установкой. Гарантируем быстрый и качественный монтаж всех видов теплых полов по самым низким ценам в Санкт-Петербурге и Ленинградской области.

Поделиться

Возврат к списку

Решения для теплого пола | Инфракрасный теплый пол

Компания Cabbius рада предложить нашу инфракрасную систему напольного отопления. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает предметы напрямую, а не тратит энергию на нагрев воздуха.

Исследования показывают, что инфракрасный теплый пол создает эффективно обогреваемую, беспыльную и более здоровую окружающую среду.

Преимущества теплых полов:

• Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
• Простота установки
• При установке системы напольного отопления в новостройке купить и установить напольное отопление дешевле, чем радиаторные системы
• Экономия пространства (примерно на 15% больше полезного пространства в помещении)
• Комфорт при более низких рабочих температурах
• Пол с подогревом помогает снизить количество клещей домашней пыли и полезен при таких заболеваниях, как астма или бронхиальные заболевания
• Улучшает кровообращение, обмен веществ и иммунную систему
• Предотвращает рост плесени
• Нет шума и вибрации
• Необслуживаемый
• Гораздо безопаснее традиционных радиаторов для детей и пожилых людей

Полы с подогревом не создают циркуляцию воздуха, поэтому в отличие от традиционных радиаторов обеспечивают беспыльную среду. Пол с подогревом обеспечивает приятное тепло, так как ноги человека, как правило, на 2–3°C теплее, чем голова. Это означает, что люди, использующие инфракрасный теплый пол, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Кроме того, система теплых полов настроена на 19°C обеспечит такое же тепло, как и радиатор, установленный на 21–22 °C, что также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру внутри дома.

*Дополнительные решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные продукты для обогрева пола.

WARMSET MESH

Инфракрасный теплый пол Warmset покрывает гораздо большую площадь поверхности, чем обычные нагревательные кабели круглого сечения, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, такому как паркет или плитка, мрамор или гранит. Кроме того, благодаря своей плоской форме он значительно менее широк, чем обычные радиаторные трубы.
Особенностью этой единственной в своем роде технологии нагревания является многослойная ламинированная лента, запатентованная компанией Warmset. Прочный и устойчивый, он практичен, с меньшей вероятностью повреждается при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь свободную форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

• 100 % сделано в Италии
• Нет холодных мест
• Золотой — пожизненная гарантия и черный — 10-летняя гарантия
• Простая и быстрая установка
• Без обслуживания = Экономия
• Может быть установлен под любой отделкой пола
• Время нагрева пола составляет от 5 до 10 минут
• Высота пола всего 11-12 мм
• Диапазон мощности от 30 Вт/м2 до 600 Вт/м2 БЕЗ УВЕЛИЧЕНИЯ ЦЕНЫ
• Благодаря классу защиты IPX7 этот теплый пол можно устанавливать везде, даже в бассейнах и СПА
• Может управляться любым термостатом
• Теплый пол Warmset предотвратит пыль, бактерии и аллергию в вашем доме. Помните, что полы с подогревом избавляются от сырости, которая является основной причиной размножения бактерий. Только подумайте, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
• Зеленая технология = Экономия энергии, поскольку требуется меньше энергии, что позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН — WARMSET MESH

ИНФРАКРАСНАЯ ПЛЕНКА

НАБОР ECOFILM Элементы напольного отопления доступны в трех вариантах ширины со стандартной длиной до 10 м. Длина элементов может быть уменьшена на месте, если это необходимо, и в стандартной комплектации поставляются с «холодными хвостовиками» длиной 5 м. Доступны два стандартных варианта рассеиваемой мощности: 130 Вт/м2 для внутренних жилых помещений и 160 Вт/м2 только для использования в зимнем саду. НАБОР ECOFILM
НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

• Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
• Два выхода тепла -130 Вт/м² и 160 Вт/м² только для использования в зимнем саду
• Доступны 3 варианта ширины: 300 мм, 500 мм и 1000 мм для максимального покрытия пола
• Чрезвычайно малая высота конструкции — менее 7 мм
• Сухая установка — самовыравнивающаяся смесь не требуется
• Подходит для большинства полов из ламината, натурального дерева и инженерной доски
• При использовании в сочетании с ECOMAX-DUO комплект ECOFILM SET подходит для
  ковровых и виниловых полов
• Электромагнитная безопасность

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

НАПОЛЬНЫЙ ТЕПЛЫЙ МАТЫ

 Напольные нагревательные маты представляют собой комбинацию нагревательного кабеля, прикрепленного к сетчатому полотну из стекловолокна, что упрощает установку. Коврик можно просто раскатать на полу, экономя драгоценное время. Коврики имеют двухсторонний скотч на нижней стороне, поэтому их можно легко закрепить на любой чистой поверхности. 9Маты с подогревом пола 0037 оснащены двухжильным кабелем, упрощающим установку с помощью одного 3-метрового соединения с «холодным хвостом».

Гарантия лучшей цены: если вы найдете более низкую цену в Интернете, мы предложим ее!

Основные характеристики:

• Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
• Три тепловые мощности — 100 Вт/м², 150 Вт/м² и 200 Вт/м².
• Быстрая установка — просто раскатайте коврик и прикрепите к полу
• Подходит для полов из плитки, камня, сланца и мрамора
• Сплошной металлический заземляющий экран для обеспечения электробезопасности
• Низкая высота застройки — Минимальная высота застройки
• Подходит для использования во влажных помещениях
• Электромагнитная безопасность
• ТЕФЛОНОВЫЙ КАБЕЛЬ
• Рейтинг IP: X7
• ПОЖИЗНЕННАЯ ГАРАНТИЯ

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЙ МАТЫ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

9Кабели для теплого пола 0002 обеспечивают решение для обогрева пола на кухне, в ванной или зимнем саду. Кабели можно прокладывать поверх существующих деревянных или бетонных полов, которые прочны и должным образом подготовлены. Кабели
идеально подходят для небольших установок или помещений с нестандартной планировкой. Гибкость незакрепленной кабельной системы позволяет обогревать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

• Кабель малого диаметра
• Доступен в виде отдельного кабеля или готового решения в удобной упаковке
• можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и сланец

Сверхгибкий двухжильный кабель

• упрощает установку всего за одно соединение «холодный конец»
• Два очень прочных и долговечных изоляционных слоя, которые сводят к минимуму риск повреждения в процессе монтажа и обеспечивают длительный срок службы кабеля
• Одобрено IEC 60800
• Электромагнитная безопасность

 Кабели для обогрева пола доступны в виде отдельного кабеля для установки профессиональными монтажниками. Каждый кабель упакован в удобный картонный кабельный барабан и термосварен для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления/установки доступны в качестве дополнительных принадлежностей.

Комплекты кабелей ECOFLEX поставляются в комплекте с нагревательным кабелем, грунтовкой для пола, клейкой лентой и подробной инструкцией по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для теплого пола, укладываемый в стяжку, представляет собой одножильный кабель мощностью 15 Вт на погонный метр. Используется для обогрева полов в новостройках со стяжкой полов. Обычно укладывается непосредственно на фольгированную изоляцию, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новых строительных проектах со стяжкой полов этот кабель может обеспечить экономичное решение для обогрева.
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕЖНОТАЯЮЩИХ

В зимние месяцы образование льда на рабочих площадках складских погрузочных площадок или на входных дорожках, оживленных общественных зданиях и т. д. может привести к серьезным травмам. Эта потенциальная опасность может быть легко устранена. минимизировать за счет установки системы предотвращения обледенения.

В случае снегопада система предотвращения обледенения быстро растает выпавший снег, обеспечив беспрепятственный доступ пешеходам и транспортным средствам на тротуары и проезды.

Нагревательные кабели MPSV рассчитаны на 20 Вт/м и используются для таяния льда и снега на открытых площадках и в других случаях, когда кабель укладывается в бетон.

Основные характеристики:

• Соответствует IEC 60800
• 20 Вт/м обеспечивает свободный и безопасный доступ для пешеходов и транспортных средств на тротуарах и подъездах
• Прочный и долговечный нагревательный кабель
• Подходит для бетона, полов и асфальта

КУПИТЬ ИНТЕРНЕТ — ПЛАВИТЕЛЬНЫЕ КАБЕЛИ

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

• Как устроена ИК система?
• Выбор компонентов системы
  • Варианты пленки
  • Расчет необходимого количества
  • Термостат для контроля температуры
• Монтаж инфракрасного теплого пола
  • Приобретение материалов и инструментов Основа

  11 Подготовка пленки 12

  • Схема подключения системы
  • Монтаж устройства управления
  • Тестовый запуск ИК системы
• Выводы и полезное видео по теме

Как устроена ИК система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготовлены из полосок углеродной пасты — высокопрочного углеродного волокна, которые скрыты под термостойкой пластиковой пленкой.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в биорезонансном диапазоне изменяется от 9-20 мкм

Стержневые системы представляют собой графито-серебряные стержни, внутри которых заложен углеродный материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

• Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
• Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
• Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т. к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

• твердые — в них пленка полностью покрыта углеродным материалом;
• полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцовкой на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади — в качестве основного обогрева;
• 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

1. Механические — оснащены ключами и механическими колесами и подходят для обустройства малоплощадных систем.
2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Кроме самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

• болгарка, оснащенная каменным диском;
• перфоратор;
• нож или ножницы;
• плоскогубцы или пассатижи;
• Миксер строительный;
• зубчатый шпатель;
• широкая кисть;
• Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

• Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
• Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

• наружный — при котором устройство крепится непосредственно к поверхности стены;
• скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:
