Электрический теплый пол на деревянный пол: как это сделать?

Краткое содержание

1 Виды электрического теплого пола
2 Основные требования по монтажу электрического теплого пола
3 Способы монтажа электрического теплого пола
- 3.1 Укладка кабельного теплого пола
- 3.2 Другие способы монтажа
4 Несколько слов в заключение
5 Видео: Монтаж тёплого пола Electrolux

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.

Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.
Типы кабельного теплого пола
Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.
Инфракрасные маты теплого пола
Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.
Конструкция инфракрасного пленочного пола
Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.
Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.
Монтаж теплого пола в деревянной системе
Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
При укладке нагревательных элементов следует особое внимание уделить их изоляции.
Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

[ads-mob-1][ads-pc-1]

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
[ads-pc-2][ads-mob-2]

Видео: Монтаж тёплого пола Electrolux

Сергей

[email protected]

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Теплый пол на деревянный пол

Теплый пол на деревянный пол — устройство, схема укладки

5 (100%) голосов: 2

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Особенности использования и пожарная безопасность
Устройство теплого пола на деревянном полу
Пленочный теплый пол
Подготовка теплого пола по деревянному перекрытию
Монтаж пленочного теплого пола на деревянное основание
org/ListItem»> Монтаж водяного теплого пола на деревянный пол
Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

выравнивающая растворная стяжка;
утеплитель;
греющий кабель или пластиковые трубы;
выравнивающая стяжка, которая закрывает теплый пол;
финишное покрытие (плитка, ламинат, паркет).

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

произвести демонтаж верхнего покрытия пола и чернового пола;
проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
черновой пол необходимо покрыть антисептиком;
затем на него кладется пергамин;
далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
периметру каждого листа на дистанции 150-200 мм между ними;
щели, которые есть между листами фанеры, нужно зашпаклевать;
прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
необходимо произвести демонтаж плинтусов;
произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

выполняется демонтаж плинтусов;
настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
Максимальная длина одного отрезка пленки должна быть не более 15 метров.
Нельзя выполнять укладку теплого пола при низкой температуре.
Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

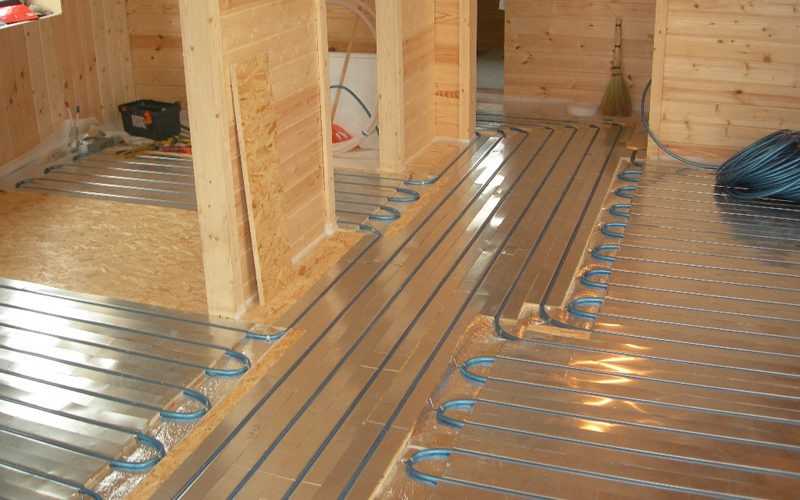

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
Доски закрепляются с лагами посредством саморезов.
Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
На следующем этапе нужно раскатать полосы фольги от стены до стены.
Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
«Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

Также необходимо обзавестись следующими инструментами:

острый строительный нож;
ножницы;
отвертки;
плоскогубцы.

Процесс выполнения работы:

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

Теги: монтаж тёплого пола

Укладка деревянных полов на полы с подогревом

Полы с подогревом идеально подходят для деревянных полов

Сегодня деревянные полы и полы с подогревом часто сочетаются и хорошо работают вместе. С паркетными полами Kährs можно использовать как электрический, так и водяной теплый пол. Однако очень важно следовать как нашим специально разработанным инструкциям по установке, так и инструкциям и рекомендациям, данным поставщиком системы напольного отопления. При правильной укладке вы получите красивый и долговечный деревянный пол с повышенным комфортом приятного тепла. Здесь вы найдете инструкции и советы о том, что следует учитывать при выборе напольного отопления для вашего деревянного пола.

Температура поверхности

Температура поверхности пола никогда не должна превышать 81°F (27°C). Это также относится к зонам рядом с батареями и элементами, под мебелью и коврами и т. д. При хорошей меблировке и отсутствии слишком большого количества ковров или слишком толстых ковров разумно достичь температуры 73°F (23°C). по всей площади пола при комнатной температуре около 69°F (21°C). Конечно, это при условии, что помещение требует нормального обогрева. Это означает, что ваши уплотнения, изоляция, окна и т. д. должны соответствовать стандартному качеству. Должны быть приняты дополнительные меры предосторожности, чтобы температура на подаче горячей воды никогда не превышала максимальный уровень, и чтобы правильно выполнялись инструкции по установке, предоставленные поставщиком системы отопления.

Восприимчив к влаге

Полы с подогревом более восприимчивы к влаге, чем без него. Это связано с тем, что разница в содержании влаги между самой сухой и самой влажной частями пола со временем будет увеличиваться. Пол с подогревом может вызвать интенсивное высыхание, в результате чего древесина сжимается и дает усадку. В холодном и сухом климате вы можете время от времени видеть зазоры между полосами и слегка вогнутыми досками. Для полов с подогревом мы рекомендуем напольное покрытие Kährs Original толщиной 15 мм или Kährs Linnea толщиной 7 мм с соединениями Woodloc® или Woodloc® 5S. Как Kährs Original, так и Kährs Linnea снижают риск образования зазоров.

Следует помнить, что паркет из бука и твердого клена расширяется и сужается больше, чем другие породы дерева, и поэтому не рекомендуется использовать его для полов с подогревом.

Укладка на пол с подогревом

Ваш деревянный пол должен быть уложен близко к черновому полу и без воздушного зазора, так как воздушные зазоры могут привести к очень быстрому высыханию древесины.

При укладке пола на контуры теплого пола рабочая температура должна быть не ниже 64°F (18°C). Это применимо к доскам, черновому полу и комнатной температуре. Относительная влажность (RH) воздуха должна быть между 30 и 60% до, во время и после укладки пола.

Особые требования при устройстве теплых полов

Конструкция пола должна иметь теплораспределяющий слой, обеспечивающий равномерную температуру по всей поверхности пола, для предотвращения высоких температур в отдельных местах.
Должна быть возможность контролировать и ограничивать температуру поверхности с высокой степенью точности.
Весь пол должен обогреваться. Однако это не относится к системам комфортного отопления, которые дополняют обычное отопление. В этом случае температура должна быть значительно ниже допустимой 27°C поверхности пола.
Уложенный пол, включая промежуточный слой, должен иметь низкое тепловое сопротивление.
Пароизоляция должна быть встроена в конструкцию пола, располагаясь как можно ближе к деревянному полу. Особенно важно иметь пароизоляцию рядом с деревянным полом, если балки толстые или тяжелые. Ни в коем случае нельзя размещать пароизоляцию с противоположной стороны балок.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Специальные инструкции – применение лучистого тепла

Деревянный пол Kährs, 9/16″ — woodloc®

Деревянный пол Kährs, 5/8″

Пол Kährs Activity — общая высота установки 1,18″ (30 мм)

Epd kahrs инженерные паркетные полы (производственная площадка Нюбро, Швеция)

Naturals Traditionals

Коллекция Studio

Kahrs linnea 7

Activity Floor

Kahrs Spirit

Коллекция Kahrs artisan

20mm grande collection

Kahrs sonata collection

Kahrs avanti

Kährs canvas collection

Kahrs condensed guide spec

Kahrs condensed guide spec — studio collection

Kahrs condensed guide spec — kahrs linnea 7

Kahrs spirit

Руководство по укладке на теплый пол

Деревянные полы | Магазин теплых полов

Существует 4 различных типа подходящих систем для деревянных полов

Системы нагревательных матов из фольги

Нагревательные маты (100 Вт, 150 Вт)

Системы в стяжку

Системы со свободным кабелем

Перед выбором системы убедитесь, что подходящее основание, обычно это сплошная стяжка и бетонные полы или деревянные полы с деревянными балками с покрытием из фанеры WBP толщиной 18 мм.

Существует несколько различных вариантов системы обогрева для деревянных напольных покрытий в зависимости от способа укладки напольного покрытия, важно всегда сначала проверять пригодность деревянного пола и способ укладки у производителя.

Купить Комплекты нагревательных матов под дерево >

Фольгированные нагревательные маты

Это самая популярная система для большинства деревянных полов! Наши передовые алюминиевые нагревательные маты предназначены для установки под ламинат, паркетные полы и большинство плавающих полов из цельного дерева (всегда сначала консультируйтесь с производителем пола). Их НЕЛЬЗЯ использовать под приклеенными или прибитыми гвоздями полами.

Нагревательные маты под дерево подходят для любых помещений, включая ванные комнаты, кухни, зимние сады, пристройки и т. д.

Обратите внимание: эти маты ДОЛЖНЫ быть установлены непосредственно поверх изоляционных плит XPS или ProFoam™, их нельзя устанавливать поверх плит, поддерживающих плитку.

Наши нагревательные маты под дерево, также известные как нагревательные маты под ламинат, изготавливаются в виде предварительно собранных монтажных матов размером от 1 м2 до 12 м2 и невероятно тонкими (2 мм).

Нагревательные маты под дерево имеют ширину 500 мм и полностью экранированы от земли с использованием покрытия из алюминиевой фольги, что означает, что они могут быть установлены во влажных помещениях, таких как ванные комнаты и кухни, в полном соответствии с электротехническими и строительными нормами, они имеют выходную мощность 140 Вт на квадратный метр. Должен быть установлен в соответствии с инструкциями для обеспечения непрерывности заземления.

Лучше немного уменьшить заказ на 10%, так как кабель НЕЛЬЗЯ перерезать в любой точке.

Купить комплекты матов для теплого пола >

Нагревательные маты 150 Вт, 2 мм

Наша система матов ProWarm™ 2 мм является наиболее часто используемой системой, в системе используется точно такой же кабель, что и в свободной системе, за исключением того, что расстояние между кабелями уже сделано для вас в нашей фабрике, поэтому все, что вам нужно сделать, это раскатать коврик по полу, пока он не израсходуется, кабель можно снять с коврика, чтобы придать ему форму в любых неудобных местах.

Эта система идеально подходит для кухонь, гостиных, столовых и большинства других помещений. Это поставляется в 3 различных выходных мощностях, 100w-150w.

150 Вт Пожалуйста, свяжитесь с нами для консультации, если вы рассматриваете этот метод укладки с деревянным полом, так как процесс укладки более сложен.

150 Вт Перед укладкой деревянного пола на эти нагревательные маты необходимо нанести подходящую выравнивающую смесь (пожалуйста, свяжитесь с нами для получения консультации, если вы планируете использовать эту систему обогрева).

ВНИМАНИЕ: деревянные полы НЕЛЬЗЯ укладывать непосредственно на эти нагревательные маты.

Пожалуйста, свяжитесь с нами для консультации, если вы рассматриваете этот метод укладки с деревянным полом, так как процесс укладки более сложен.

Лучше немного уменьшить заказ на 10%, так как кабель НЕЛЬЗЯ обрезать в любой точке.

Купить комплекты кабелей для напольного отопления >

150 Вт, 2 мм, свободные нагревательные кабели

Наши свободные кабели ProWarm™ 2 мм подходят для прокладки в небольших ванных комнатах или на небольших кухнях с неудобными неподвижными объектами, с которыми приходится работать, такими как изогнутые душевые поддоны, туалеты, кухня. единицы. Мы рекомендуем максимальную мощность 150 Вт при использовании подлеска.

Кабель поставляется в виде одного длинного непрерывного рулона нагревательного провода на барабане, и вам необходимо равномерно распределить кабель по полу, это дает установщику свободу равномерно распределять кабель, независимо от того, насколько неудобна форма помещения, фактический кабель рассчитан на 10 Вт на погонный метр, расстояние между кабелями определяет тепловую мощность, т.е.

Расстояние 5 см между кабельными петлями = 200 Вт/м2

Расстояние 6 см между кабельными петлями = 165 Вт/м2

Расстояние 6,5 см между кабельными петлями = 150 Вт/м2

Расстояние между кабельными петлями 7,5 см = 130 Вт/м2

Незакрепленный кабель необходимо покрыть подходящим выравнивающим составом (пожалуйста, обратитесь к рекомендациям производителя относительно правильного типа). Минимальная глубина 8 мм над кабелем рекомендуется, и всегда используйте подходящий термостойкий клей, если приклеиваете деревянный пол к самонивелёру.

ОБРАТИТЕ ВНИМАНИЕ: Перед установкой деревянного пола выравниватель должен быть полностью сухим.

Лучше немного уменьшить заказ на 10%, так как кабель НЕЛЬЗЯ обрезать в любой точке.

Приобрести Комплекты для стяжки с подогревом пола >Просмотреть видео по установке >

Стяжка с подогревом

Кабели для стяжки предназначены для крепления к арматуре, уложенной в фольгированную изоляцию (кингспан/целотекс) и непосредственно под стяжку толщиной не менее 60 мм. , эти кабели обычно используются только в новом проекте расширения или зимнего сада.

Нагревательные кабели для стяжки предназначены для установки непосредственно на фольгированную изоляцию (кингспан/целотекс) и непосредственно под стяжку толщиной не менее 60 мм. Эти кабели обычно используются только в новых проектах расширения или зимнего сада.

Кабель проложен в соответствии с требуемой мощностью, обычно не менее 200 Вт.
