Монтаж инфракрасного теплого пола — особенности установки, как правильно сделать подключение, рассчитать мощность и расход электроэнергии, примеры на фото и видео

Содержание:

1. Основные характеристики теплого инфракрасного пола

2. Инфракрасный пленочный пол: монтаж

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления. Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола

Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем. Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

• мощность потребления колеблется в пределах одного м. кв на 45 — 67 Вт/м.ч;
• термопленочная лента имеет ширину до полуметра;
• наибольшая длина термопленочной ленты достигает 8 м;
• температурный режим, при котором пленка плавится, доходит до 130 градусов;
• характеристики питания составляют 220В на 50 Гц;
• общая доля ИК излучения в спектре достигает 95%;
• инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии. На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.

Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой.

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:

Инфракрасный пленочный пол: монтаж

При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки. Читайте также: «Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема».

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

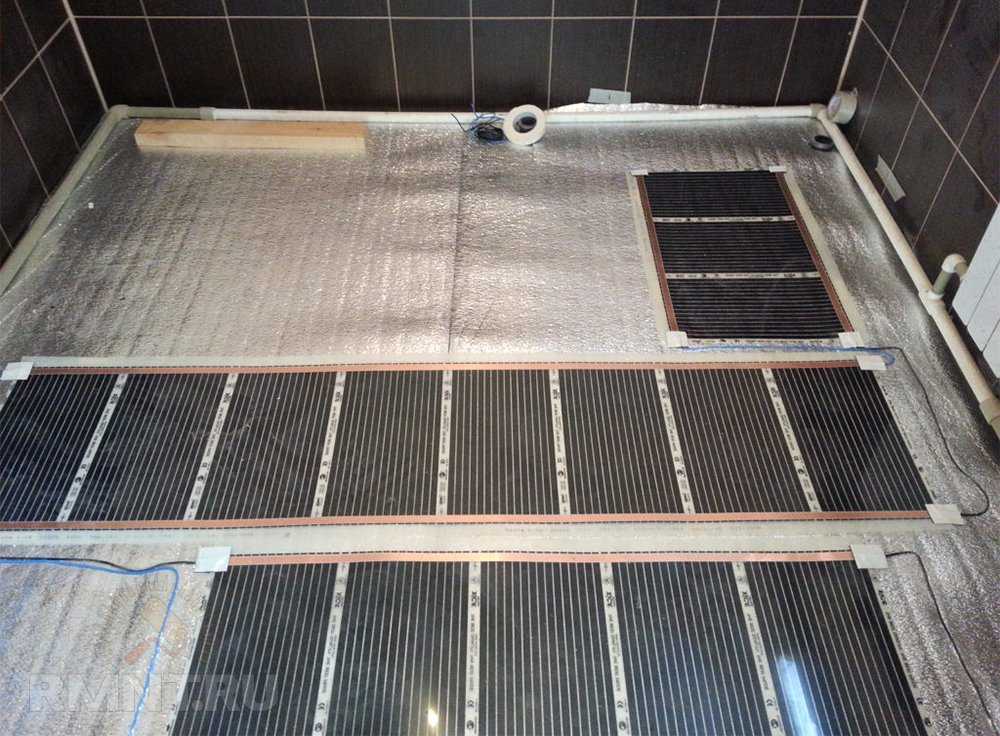

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

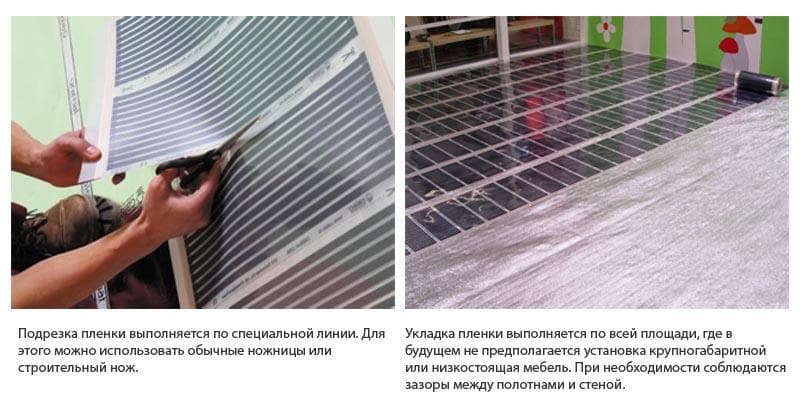

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: «Как используется инфракрасная пленка для отопления теплым полом».

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: «Как устроен инфракрасный теплый пол – принцип работы и правила монтажа».

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.

Инфракрасный пленочный теплый пол под плитку: монтаж, установка.

Керамическая плитка и керамогранит являются эффективными поглотителями тепла, имеют хорошую теплопроводность, поэтому без дополнительного подогрева субъективно ощущаются холодными.

Технология укладки нагревательной пленки под плитку несколько отличается от технологии укладки под ламинат. Наиболее важным моментом является плохое сцепление (адгезия) клея для плитки с поверхностью пленочного нагревательного элемента. Мы можем вам рекомендовать пару способов укладки инфракрасного пленочного теплого пола. Точное соблюдение рекомендаций поможет вам избежать трудностей в этом процессе.

Для начала следует определиться, стоит ли вам устраивать стяжку. В основном, это требуется при капитальном ремонте помещений, а также строительстве новых. А может вы пожелаете уложить плитку на старую основу, немного теряя в высоте помещения, делая косметический ремонт. В любом случае настоятельно рекомендуем соблюдать несложные правила по укладке.

Укладывать керамическую плитку (керамогранит) на пленочный инфракрасный теплый пол можно одним из двух способов:

1. С использованием гипсоволоконного или стекломагнезитового листа (ГВЛ, СМЛ).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол. Подложку укладывайте на всю поверхность пола, даже там где не будет нагревательного элемента. Поверх нагревательной пленки следует уложить полиэтиленовую пленку (или гидробарьер).

Затем укладываем ГВЛ (или стекломагнезитовый лист толщиной 6 — 8 мм) в один или два слоя. Аккуратно, стараясь не повредить графитовые полосы и медную шину термопленки, прикрепите листы ГВЛ (СМЛ) к первичной стяжке при помощи дюбелей путем сверления пола.  ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

ГВЛ (СМЛ) будет являться хорошим основанием для укладки керамической плитки.

Укладывая плитку, не забудьте оставить зазор между стеной и плиткой, так называемый термошов, и нанести на СМЛ «бетоноконтакт».

Преимущества данного способа: увеличивается срок службы термопленки, исключается влияния агрессивной среды плиточного клея с водой, листы СМЛ водонепроницаемы и огнеупорны, повреждение нагревательной инфракрасной пленки даже в случае некачественной изоляции сводится к нулю.

2. С заливкой стяжки («мокрый» монтаж).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол.  Разрезайте подложку на полосы по ширине термопленки. Для достижения наибольшей связи первичной стяжки со вторичной (или плиточным клеем) при укладке подложки, кладите ее с отступом 15-20 см от стены.

Оставляйте расстояние 1-2 см между полосами термопленки, для лучшего скрепления с первичной стяжкой.

Для армирования бетонной стяжки, применяйте грубую малярную сетку (пластиковую не токопроводящую) с ячейкой 5х5 или10х10 м. Прикрепите точечно сетку на термопленку к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

Для прочного крепления сетки к первичной стяжке при укладке больших площадей можно применять перфорированную нагревательную пленку ( или с круглыми отверстиями по всей площади материала) для более частого крепления сетки к черновому основанию пола.

Также рекомендуем применять для теплого пола под плитку сплошные многослойные нагревательные пленки повышенной прочности и устойчивости к агрессивным средам.

После того, как пленка и теплоотражающий материал уложены, мы советуем нанести на пленку «бетоноконтакт» и тонкую стяжку (или жидкий плиточный клей) слоем 5 мм, чтобы заполнить технологические отверстия. Затем наносится плиточный клей (с пластификатором), и укладывается плитка.

При укладке плитки на термопленку, соблюдайте также некоторые общие правила:

• Избегайте механического повреждения термопленки (работайте в мягкой обуви, не царапайте пленку мастерком, не вбивайте в медные и карбоновые полосы гвозди, дюбеля и т.п.).
• Не используйте теплоотражающий материал на основе алюминиевой фольги и металлическую армирующую сетку.

При соблюдении этих рекомендаций, ваш теплый пол прослужит под плиткой или керамогранитом безупречно долгие годы.

Установка инфракрасных теплых полов

• Характеристики и принцип работы
• Мощность этажа
• Преимущества
• Монтаж инфракрасных теплых полов
• Стоковая видеозапись

Одним из главных элементов комфортного жилья является красивый и теплый пол. Еще совсем недавно существовал кабельный и водяной вид системы отопления, сейчас все большую популярность набирает инфракрасный теплый пол. Он нагревает помещение за счет инфракрасных волн. Такой пол не нужно заливать цементной стяжкой; его можно укладывать под любую поверхность. Инфракрасный теплый пол питается от электричества, но нагрев идет от пленки, которая нагревается от медных проводников. Установка инфракрасного теплого пола своими руками не составит никаких сложностей и займет несколько часов вашего времени.

к оглавлению ↑

Характеристики и принцип работы

Инфракрасный пленочный пол представляет собой очень тонкий, около полумиллиметра, материал нового поколения. Изготовлен из экологически чистых материалов, создает комфорт и благоприятное для тела человека распределение температуры в доме. Может использоваться:

• В жилых помещениях.
• В медицинских учреждениях.
• В образовательных учреждениях.
• В теплицах и парниках.

Важно! Такой теплый пол также можно укладывать на стены, зеркала и потолки.

Принцип его работы довольно прост:

• Основой инфракрасного пола является углеродная паста, которая залита пленкой из полиэстера. Углерод – материал с высокой теплопроводностью, для его нагрева требуется меньше электроэнергии, чем для нагревательного кабеля. Такая система очень экономична.
• Ток подается на эмиттеры по медным проводникам.
• Контактные стыки покрыты небольшим слоем серебра — это сделано для защиты их от перегрева.
• Инфракрасный теплый пол подключается к сети через термостат. С его помощью можно регулировать температуру в помещении.

Важно! Остаточное тепло не превышает 28 градусов, что предотвращает перегрев напольного покрытия над таким полом. За счет длинноволнового излучения нагреваются предметы в помещении, а не поверхность пола.

к оглавлению ↑

Мощность пола

Перед установкой инфракрасного теплого пола необходимо рассчитать его мощность. Для начала измерьте свободное пространство в комнате. Например, если на площади 20 кв. м, то мощность должна быть 220 Вт на м2. Специалист поможет рассчитать необходимую мощность и подобрать необходимый терморегулятор.

Важно! Такой теплый пол не подходит под крупную технику и мебель.

к оглавлению ↑

Преимущества

По сравнению с другими способами обогрева пола, инфракрасный теплый пол имеет следующие преимущества:

• Нагревательные элементы нагреваются с помощью инфракрасных лучей, которые совместимы с организмом человека как биологически, так и экологически.

Важно! Инфракрасное излучение используется в медицинских методах.

• Толщина значительно меньше размеров других конструкций — около 1 мм.
• Благодаря небольшой толщине пленки не увеличивает толщину пола, подходит под любое напольное покрытие — ламинат, линолеум, плитку.
• Легко разбирается. Его можно переместить в любое место и установить снова.
• Излучатель может быть установлен как на всю поверхность пола, так и в определенном месте.
• Мощность инфракрасного излучения можно сделать одинаковой по всему помещению и разной в разных зонах.
• Монтаж инфракрасных теплых полов очень прост и доступен каждому, кто может сделать это самостоятельно.
• При параллельном размещении инфракрасных излучателей выход из строя одного не повлияет на работу другого.
• Потребление электроэнергии очень низкое.
• ИК-теплый пол безвреден для человека.

к оглавлению ↑

Монтаж инфракрасных теплых полов

Монтаж инфракрасных теплых полов происходит в несколько этапов. Для начала подготовьте необходимые инструменты и материалы, а именно:

• Дрель.
• Плоскогубцы.
• Отвертка.
• Кусачки.
• Ножницы.
• Нож.
• Уровень.
• Рулетка.
• Кисть для рисования.
• Скотч.
• Лента с битумным покрытием или битумная мастика.

Подготовительные работы:

• Для начала подготовьте канал для электропроводки.
• Сделайте отверстие на удобной для вас высоте, куда будет устанавливаться термостат.
• Очистить поверхность от грязи и пыли.
• Проверить горизонтальный уровень поверхности основания.

Важно! Разница может быть не более 3 мм. В случае отклонения выровняйте поверхность.

• Высушите основание пола перед нанесением пленки.

Укладка теплоизоляционного слоя:

• Монтаж ИК-теплого пола начинается с укладки слоя гидроизоляции – он защитит всю систему от влаги.
• Применить теплоизоляцию — она ​​уменьшит потери тепла при испускании инфракрасных лучей вниз, тем самым уменьшив потребление энергии.

Важно! В качестве теплоизоляции используйте теплоотражающие пленки. В основном, эти пленки идут в комплекте с инфракрасным теплым полом. Также можно использовать подложку из технической пробки.

• Проделайте отверстия для проводов в изоляционном слое.
• Закрепите концы пленки строительным скотчем.

Важно! Нахлест теплоизоляционных пленок не допускается. Укладывайте их встык или с небольшим зазором.

Планирование работ

Сначала определите расположение инфракрасных излучателей. Примите во внимание следующие рекомендации:

• Расположите излучающую пленку в направлении стены, где будет располагаться блок питания.
• Устанавливайте инфракрасный теплый пол на расстоянии 10-40 см от стен.
• Если в помещении есть еще один источник тепла, то расстояние от него до теплого пола должно быть не менее 1 м.

Важно! Если ИК-теплый пол является единственным источником тепла в помещении, плотность элементов должна составлять 70-80% от общей поверхности пола. Если его использовать как дополнительный источник, то достаточно 40-50%.

• Максимальная длина отрезка пленки 8 м.

Важно! Во избежание повреждения излучающего наполнителя разрезайте пленку только в специально отмеченных местах.

Штабелирование и соединение

Монтаж ленточных элементов происходит по схеме:

• Уложить пленку медной контактной планкой.
• Прикрепите термодатчики к нижней поверхности пленки и изолируйте место установки.
• Прикрепите контактные зажимы к концу медной полоски.
• Проложите и закрепите провода на зажимах.

Важно! Медную полосу, конец пленки, концы проводов и зажимы изолируйте лентами с битумным покрытием или битумной мастикой.

• Прижать теплоизоляционный слой подложки, стыки электропроводящих частей закрепить скотчем.
• Спрятать провода в теплоизоляционную подложку, протянуть к плинтусу.
• Соберите все провода в жгуты, проведите под плинтусом к проделанному в стене каналу, через него проведите их к месту, где находится термостат. Закрепите их скотчем.
• Установите и закрепите термостат в предназначенном для этого месте.
• Подсоедините провода от эмиттера к термостату.

Важно! Подключение включает два вывода для термодатчиков – подведение общего питания и радиаторов.

• Проверка инфракрасного теплого пола. Если нет нагрева в местах электрических контактов и искрения, вы все сделали правильно.

Важно! Обогрев пола должен быть заданной температуры и происходить равномерно.

Монтаж наружного слоя

Укладка финишного покрытия происходит после проверки работы всей системы. Конструкция этого слоя зависит от типа напольного покрытия, чтобы не повредить пленку теплого пола:

• Накройте нагревательную пленку ДВП или фанерой, если на пол планируется постелить линолеум или ковролин. Заранее пометьте крепления, чтобы не повредить пленку при монтаже.
• Установите малярную сетку, если вы планируете укладывать ее поверх плитки. Закрепите сетку дюбелями к бетонному основанию, между лентами нагревательных элементов. Плитка крепится к сетке специальным клеем.
• При укладке деревянного пола накройте теплый пленочный пол слоем полиэтиленовой пленки для его защиты.

После монтажа финишного покрытия монтаж инфракрасного теплого пола завершен.

Теплый пол создает в доме уют и комфорт. Инфракрасные теплые полы позволяют решить многие проблемы в доме, они экономичны и эффективны.

к оглавлению ↑

Видеоматериал

Ответ на вопрос, как установить инфракрасный теплый пол, оказался не таким сложным, как казалось на первый взгляд. Просто следуйте всем вышеперечисленным инструкциям, и результат проделанной работы вас порадует.
