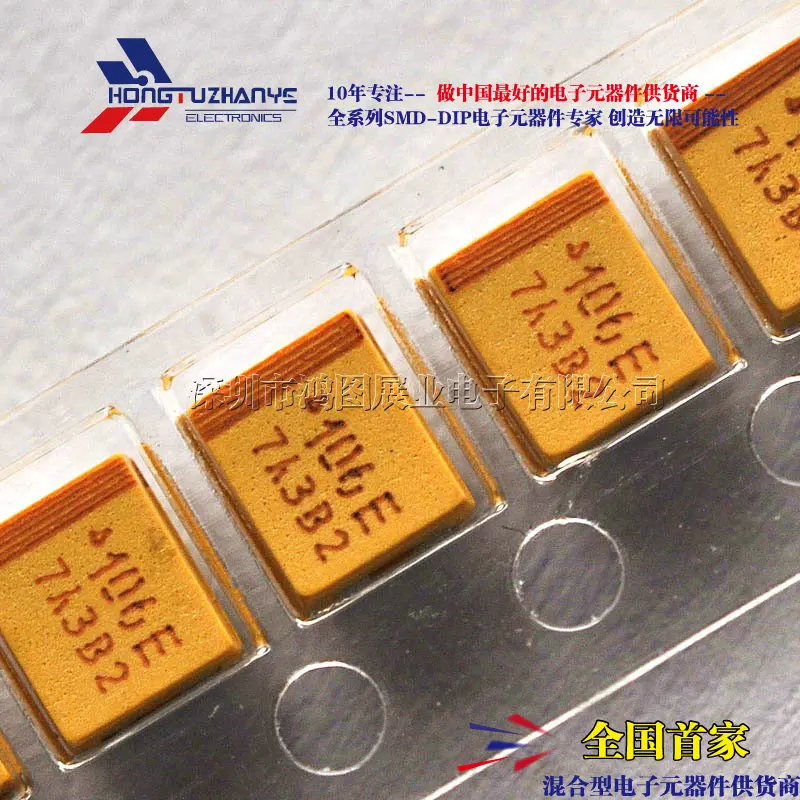

Танталовый конденсатор 106: 106 конденсатор танталовый в Ростове-на-Дону: 150-товаров: бесплатная доставка [перейти]

Удивительный конденсатор SMD 1206 10мкФ / 50В

Простейший электронный компонент, который меня удивил.

Информация может быть полезной для схемотехников и самоделкиных.


Прислали конденсаторы в таком виде


Всего положили 102шт

Заявлено продавцом:

Тип CL31A106KBHNNNE

Размер SMD 1206 (3,2х1,6х1,6)

Номинальная ёмкость 10мкФ

Максимальное рабочее напряжение 50В

Температурный коэффициент X5R

Точность + / — 10%

Одно из применений этих конденсаторов — в качестве блокировочных по цепям питания, например

Начальная проверка: ёмкость 7,80мкФ, ESR 0,07Ом (1кГц)

После пайки (нагрева до 300°С) и остывания, ёмкость возрастает до 9,8мкФ, ESR 0,09Ом, однако, со временем от простого лежания на столе, ёмкость опять снижается почти до исходного значения (за сутки до 8,3мкФ). Также заметил, что после прикладывания и снятия рабочего напряжения, ёмкость также уменьшается. Повторный нагрев опять восстанавливал ёмкость на некоторое время.

Это был для меня первый сюрприз. Почему так происходит — я не знаю, но это факт, раньше такой феномен не замечал.

Ёмкость конденсатора сильно зависит от температуры.

При комнатной температуре ёмкость 9,8мкф, при повышении температуры до 80°С, ёмкость возрастает до 10,5мкф, а при дальнейшем нагреве снижается до 6мкФ (при температуре 300°С).

Имеющийся измеритель Е7-8 не позволяет измерять ёмкость при напряжении поляризации свыше 20В, поэтому собирал на коленке простенькую схему для подачи внешнего напряжения до 50В и использовал более удобный измеритель Е7-22


Переменным резистором устанавливается напряжение на конденсаторе 0-50В. Диоды нужны для ограничения напряжения на измерителе ёмкости на безопасном уровне, они на показания не влияют.

Зависимость: Напряжение — Ёмкость

0В — 8,3мкФ

1В — 8,0мкФ

2В — 7,5мкФ

3В — 7,0мкФ

5В — 5,6мкФ

7В — 4,5мкФ

9В — 3,5мкФ

12В — 2,7мкФ

15В — 1,9мкФ

20В — 1,45мкФ

25В — 1,16мкФ

30В — 0,97мкФ

35В — 0,83мкФ

40В — 0,72мкФ

45В — 0,63мкФ

50В — 0,56мкФ

Нетрудно заметить сильную зависимость ёмкости от приложенного напряжения. Это нормальное явление для керамических конденсаторов класса X5V (X7V) и Y5V

Дополнительную информацию можно глянуть тут

Я решил пойти ещё немного дальше и измерил ток утечки при напряжениях сверх номинала, а заодно узнать напряжение пробоя этих конденсаторов.

Для проверки, была собрана ещё одна простейшая схема


Резистор 100кОм защищает микроамперметр от перегрузки при коммутации и возможном пробое конденсатора.

В качестве источника напряжения использован мегомметр BM500A на пределе 500В

Зависимость: Напряжение — Ток утечки

50В — 0,1мкА

100В — 0,2мкА

150В — 0,4мкА

200В — 0,7мкА

250В — 1,5мкA

300В — 3,9мкA

350В — 9,4мкA

400В — 23мкА

450В — 65мкА, ток постепенно увеличивался (видимо за счёт нагрева) и по достижении 150мкА, конденсатор тихо пробился на короткое замыкание.

Это был ещё один сюрприз — напряжение пробоя оказалось в 9 раз выше максимально допустимого.

Я проверил таким образом ещё несколько конденсаторов и результат был сравним.

Вывод: конденсаторы нормальные, но надо обязательно учитывать сильное снижение их ёмкости при работе под напряжением, т.к. она реально может снижаться до неприличной неприемлемой величины. Также не стоит использовать их в качестве частотозадающих в схемах генераторов и таймеров.

TANCAP TECHNOLOGY SMD танталовый конденсатор размер B 10 мкФ ± 20% 20 В (TANCAP TECHNOLOGY CA45 106 M 20 B T)

×
В вашем браузере должен быть включен JavaScript, чтобы использовать функциональные возможности этого веб-сайта.

TANCAP TECHNOLOGY SMD танталовый конденсатор размер B 10 мкФ ± 20% 20 В

склад
Вес брутто 0,00009 кг
Таможенный номер Только для зарегистрированного пользователя
Страна происхождения Только для зарегистрированного пользователя
Распечатать страницу
Документ Тип Язык
SPEC-CA45 -updated. pdf Спецификация ЕНЮ Скачать

Этот товар не входит в наш стандартный ассортимент. Воспользуйтесь кнопкой «Запросить» или свяжитесь с нами.

Технические данные:

Терминал

SMT

Размер код

B

Рабочая напряжение

≤ 20 В

Рабочая температура

-55 ° C — 125 ° C

. Допуск

± 20%

показать большескрыть

Размеры:

ч (± 0,2)

1,9 мм

л (± 0,2)

3,5 мм

P (± 0,3)

0,8 мм

TW (± 0,1)

2,2 мм

Вт (± 0,1)

2,2 мм

Вт (± 0,1)

2,2 мм

Вт (± 0,1)

2,2 мм

Вт (± 0,1)

2,2 мм

)

2,8 мм

Альтернативные продукты:



Запись 1 к 1 из 1

Обратите внимание, что минимальная стоимость заказа составляет 200,00 евро.

293Д106С9020Б2ТЕ3

Танталовый конденсатор VISHAY SMD 293D размер B 10 мкФ ± 10 % 20 В

ЕВА: FT10/20B

  • Альтернативный продукт
  • ПУ:
    2000 шт.
  • Минимальный заказ:
    2000 штук и только полные PU
 общий запас:
0 шт.
  • от
    2000
    штуки):

    0,089 €0*

  • от
    6000
    штуки):

    0,0850 €*

  • от
    20 000
    штуки):

    0,0820 €*

Количество

to BOMновая спецификация

  • новый список деталей

Связанные компоненты этого продукта:

  • новый список деталей

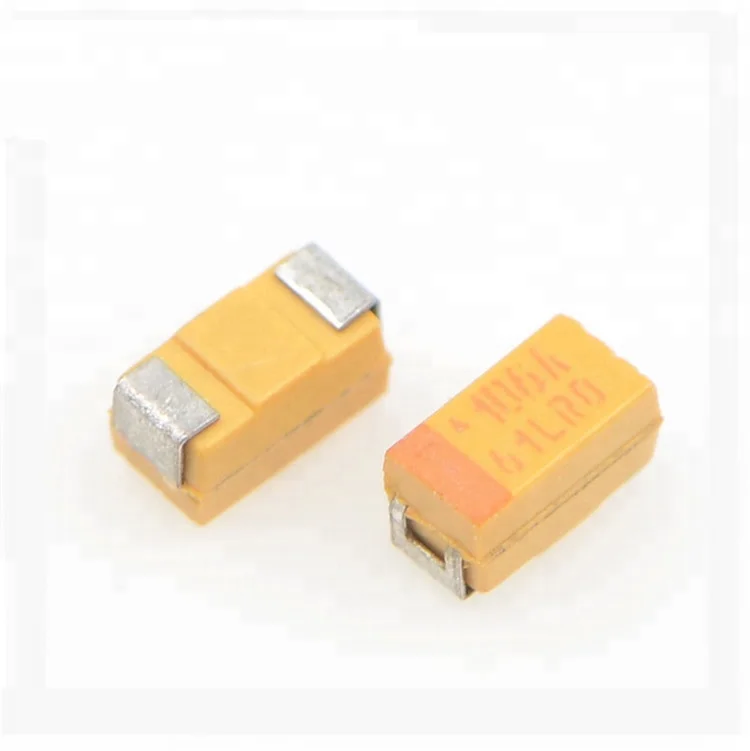

China Tantalum Concacitor 106 10V Производители SMD AVX, фабрика — цитата и бесплатная образец

Дом> Продукт> Тантал -конденсатор> Сплошные тантальные конденсатор

Детали продукта

1. Функция

Капцинин: 0,1 000

1. Функция

: 0,1 000

1. Функция

:

Допустимое отклонение: ±10 %, ±20 %

Номинальное напряжение: 4–63 В

Диапазон рабочих температур: от -55 ℃ до +125 ℃

2. Order information

CA45

F

63V

22µF

K

Series

Case size

Номинальное напряжение

Емкость

Допустимое отклонение емкости

Танталовые твердотельные электролитические конденсаторы

А Б
СD
Д1 Э
F

4 В 6,3 В
10В 16В
20В 25В
35В 50В
63 В

См. таблицу емкости и диапазона номинальных напряжений

K=±10%
M=±20%

3. Размер корпуса (единица измерения: мм)

Корпус
Размер

L

W

H

S

W1

A

3.20±0.35

1.60±0.25

1.60±0.25

0.80±0.30

1.20±0.10

B

3.50±0.35

2.80±0.25

1.90±0.25

0.80±0.30

2.20±0.10

C

6.00±0.35

3.20±0.30

2.50±0.30

1.30±0.30

2,20 ± 0,10

D

7,30 ± 0,35

4,30 ± 0,30 2

2,80 ± 0,304

 2,80 ± 0,3,0023

2. 40±0.10

D1

7.30±0.35

4.30±0.30

2.00±0.30

1.30±0.30

2.40±0.10

E

7,30 ± 0,35

4,30 ± 0,30

4,10 ± 0,30

1,30 ± 0,30 9000

1,30 ± 0,30 9000

 210003 1,30 ± 0,30,09004

1,30 ± 0,30,104

 2,30.30 ± 0,30,104

 2,30.30 ± 0,30,104

 9002,0022

F

7,50 ± 0,35

6,10 ± 0,30

3,80 ± 0,30

1,30 ± 0,30 9000

1,30 ± 0,30 9000

1,30,30,

Широко используется в телекоммуникациях, электроэнергетике, железнодорожном транспорте и новой энергетике.
