Световой поток светодиодных и люминесцентных ламп с таблицей

Содержание

  • 1 Что такое световой поток светодиодных и люминесцентных ламп
  • 2 Как определить световой поток светодиодной и люминесцентной ламы
  • 3 Таблицы светового потока светодиодных и люминесцентных ламп
    • 3.1 Таблица светового потока светодиодных ламп
    • 3.2 Таблица светового потока люминесцентных ламп

Светодиодные и люминесцентные светильники являются наиболее популярным и качественным выбором среди покупателей. В статье описывается, что такое световой поток светодиодных ламп, приводятся таблицы показателей светового потока для обоих типов ламп. Также рассказывается, что такое светоотдача светодиодных ламп. Помимо этого объясняется, как определить световой поток ламп обоих видов.

Что такое световой поток светодиодных и люминесцентных ламп

Световой поток (также сила света) – это мера, которая характеризует количество световой мощности в излучаемом потоке. У него есть отличие от электромагнитного излучения (включая инфракрасный, ультрафиолетовый и видимый свет). От светового электромагнитный поток отличается тем, что световой регулируется для отражения в соответствии с чувствительностью человеческого глаза к различным длинам волн света.

Сила света (или поток света) – частый параметр измерения светодиодов с малым уровнем мощности. Сила света должна измеряться на расстоянии, на котором модель (устройство) можно рассматривать как точечный источник света. Расстояние детектора от испытуемого образца, необходимое для соответствия этому критерию, носит название фотометрического расстояния. Оно зависит от габаритов тестируемого источника света. Минимальный коэффициент, который определяется отношением расстояния до детектора и максимальной протяженности светоизлучающей поверхности, может быть от 5 до 15.

Многие светодиоды имеют довольно большую площадь излучения. Линзы, если таковые имеются, могут очень быстро показать видимое положение излучающего центра. Излучение, измеренное на детекторе, сложно связано с интенсивностью источника.

В связи с этим Международная комиссия по освещению (МКО) целенаправленно разработала концепцию «усредненной интенсивности светодиодов» для решения проблемы, которая чаще всего имеет место быть в условиях ближнего поля. Это особенно актуально для всех светодиодов, включая —SMD светодиоды—.

Данная концепция потеряла свою актуальность относительно физически точного определения силы света. Однако в большей степени, относится к измерению освещенности на фиксированном расстоянии и габаритах самого детектора. Сверхъяркий диод расположен таким образом, что его механическая ось находится прямо на линии с центральной точкой круглого детектора с активной площадью, равной 1 см квадратный, а поверхность детектора должна быть перпендикулярна этой оси.

Бывает, что ни сила света, ни световой поток не дают так называемого «полезного» света для конкретного применения. В этой связи, необходимо нечто компромиссное. Количество частичного светодиодного потока было впервые введено МКО. Сила света включает в себя поток и телесный угол и является отношением этих двух значений. Это означает, что его единицей является кандела. Она составляет произведение люмена на стерадиан. Канделы указывают, насколько яркий свет в данном направлении.

Термин «световой поток» также используется для измерения мощности видимого света ламп, когда свет не направлен. Он относится к видимому свету, который излучается во всех направлениях в данный момент. В свою очередь поток излучения – это общее излучение (ультрафиолетовое, видимое и инфракрасное), распространяемое от света во всех направлениях.

Частичный световой поток светодиодов также включает в себя как поток, так и угол, но выражается как поток в пределах угла, а не как отношение. Таким образом, его единица измерения – люмен с указанным углом (Лм). Как и усредненная сила света светодиодов, она представляет собой меру ближнего поля и аналогичным образом определяется в терминах физической геометрии, а не является фундаментальной единицей. Вот почему термин «светодиод» включен в количество. Это отличает его от фрагментарного потока, который можно рассчитать по гониометрическим измерениям в дальней зоне.

Характеристика распределения силы света светодиодов и источников светодиодного освещения является чисто фотометрической задачей измерения. Она осуществляется при помощи гониометра, который используется вместе со спектрорадиометром или фотометром. Фотометр позволяет проводить очень быстрые измерения, буквально «на лету». Его рекомендуется использовать для сугубо фотометрических измерений. Спектрорадиометры дают явное преимущество в том, что все характеристики (радиометрические, колориметрические и фотометрические) могут определяться с максимальной точностью. Однако, гониоспектрорадиометры имеют более длительное время для измерения. Данные способы измерения потока света также характерны и для люминесцентных.

Когда лампа новая, ее световая мощность максимальна. По мере её использования её производительность и светоотдача снижается. Определение, которое используется для описания снижения светоотдачи, называется стабильностью светового потока.

Данные стабильности светового потока важны для сферы строительства, особенно там, где необходимо поддержание или проектирование уровней освещения в зданиях. Это позволяет планировать замену ламп до того, как уровень освещенности станет слишком низким. Это называется плановым техническим обслуживанием и часто включает в себя очистку отражателей и рассеивателей светильника.

Амортизация люменов газоразрядных ламп (люминесцентных и газосветных) и светодиодов значительно выше, чем у ламп накаливания или вольфрамовых ламп.

Как определить световой поток светодиодной и люминесцентной ламы

Существует простой метод определения светового потока для оценки общего освещения этих двух типов ламп.

Он состоят из двух этапов:

  1. Расчёт сплошного светового потока. Он нужен для освещения помещения.
  2. Определение количества светильников.

Формула расчёта: X*Y*Z.

X – показатель степени освещённости для помещения. Y – площадь помещения. Z – корректирующий коэффициент при учёте высоты потолка.

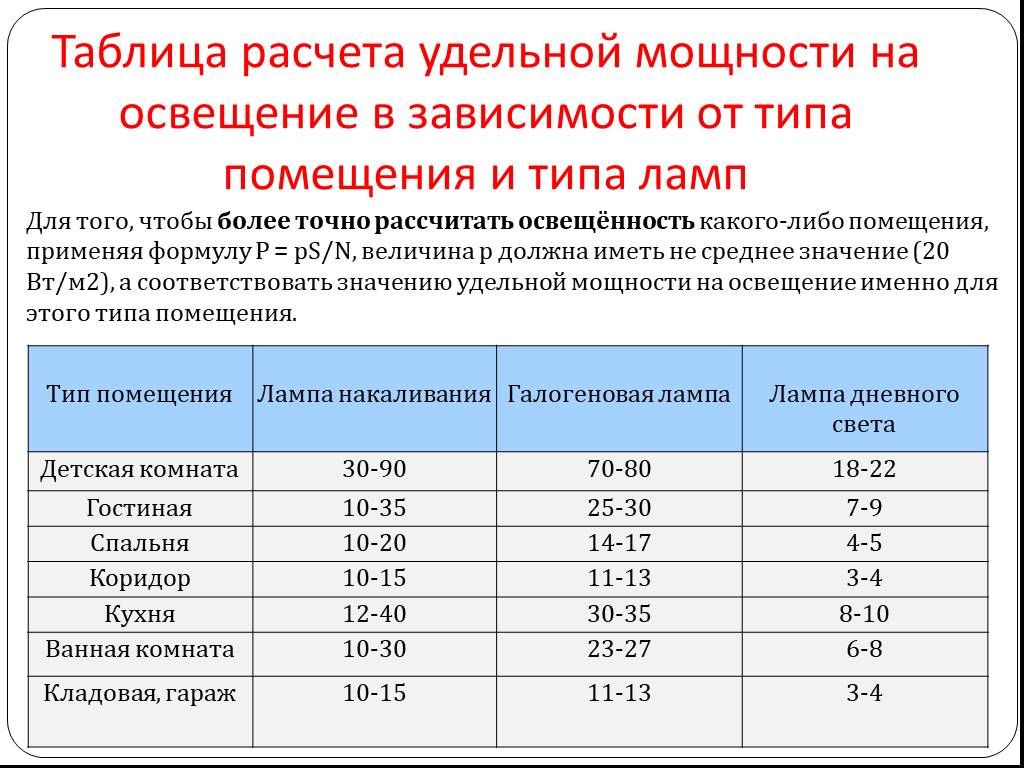

Показатель освещённости различных помещений измеряется в Люксах (Лк):

  • Прихожая и коридор: 50-75 Лк.
  • Стандартная жилая комната, гостиная: 150 Лк
  • Кладовая: 50 Лк.
  • Кузня: 150 Лк.
  • Детская комната: 200 Лк.
  • Кабинет: 300 Лк.
  • Сауна: 100 Лк.
  • Санузел (ванная и туалет): 50 Лк.

Затем нужно узнать, сколько светильников требуется. Как правило, световой поток каждой лампы указан на её упаковки или в инструкции. Например, у обычной LED-лампы с мощностью 8-10 Вт световой поток составляет примерно 900-1100 Лм.

У люминесцентной лампы 18 Вт световой поток составляет 1080 Лм. Классическим примером является PHILIPS TL-D 18Вт/54-765 G13 T8. У другой люминесцентной лампы 36 Вт световой поток уже составляет 2600 Лм. Пример – L 36ВТ/765 OSRAM BASIC T8.

Тем не менее светодиоды лидируют по качеству света и по мощности светового потока. По мере возрастания их популярности они подтверждают это, что световой поток 4000 Лм является одним из самых высоких показателей. Хорошим примером может служить LED Cree XLamp XHP70 с мощностью 32 Вт, где поток света достигает 4022 Лм.

Для расчёта нужно подставить числовые в формулу:

  • Комната с площадью 30 кв. м.
  • Высота потолков – 4 м.
  • Мощность лампы – 10 Вт.

(Х)150*(Y)30*(Z)3.5 = 15750 Лм

Непрактично использовать ватт в качестве измерения потока света по причине изменения чувствительности глаза в зависимости от длины волны. Вместо этого используется люмен, который является мерой скорости потока световой энергии или, как его чаще называют, потока света.

Один люмен светового потока при 555 нм соответствует излучаемой мощности 1/680 Вт, а при 400 нм 3.5 Вт излучаемой мощности равны 1 люмену. Эта взаимосвязь между ваттом и просветом важна, поскольку можно рассчитать световой поток, который будет генерировать конкретная лампа, с учетом излучаемой мощности на каждой длине волны и соответствующей чувствительности глаза (как определено СИ) на этой длине волны. Это можно сделать математически или с помощью специально откорректированных фотоэлементов с реакцией, соответствующих СИ.

Например, натриевая лампа низкого давления излучает практически весь свет на длинах волн 589 и 589,6 нм. Поскольку это очень близко к пиковой светочувствительности глаза, оно очень эффективно с учётом количества люменов, производимых на каждый ватт мощности. Поэтому, если это возможно, то лучше всего использовать лампу, которая будет производить 160 люмен на каждый ватт мощности. Однако если лампа имеет монохромный тип света, результаты чаще всего будут неудовлетворительными.

Таблицы светового потока светодиодных и люминесцентных ламп

Таблица светового потока светодиодных ламп

Ниже приводятся показатели лент SMDс учётом мощности и типа корпуса, включая SMD 3528 и smd 5050. Эти показатели также актуальны и для RGB-лент.

Таблица светового потока люминесцентных ламп

Тут сравниваются показатели разных видов люминесцентных ламп

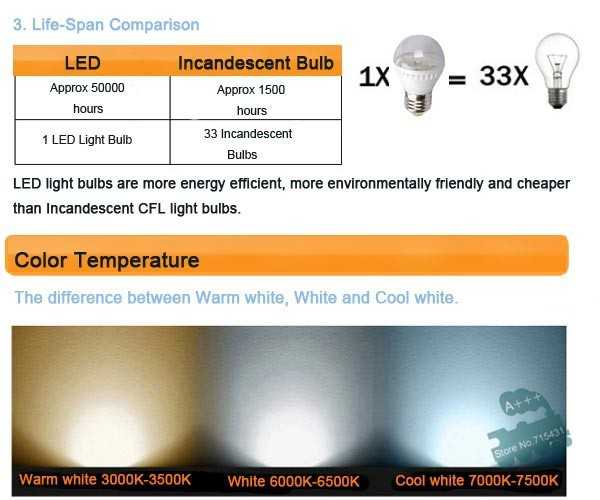

Демонстрация сравнения показателя стандартных люминесцентных и светодиодных ламп:

Как люминесцентные, так и светодиодные светильники являются наиболее распространёнными на рынке осветительной продукции. Световой поток – важный параметр, понимание и знание которого сделает покупателя более осведомлённым в устройстве лампы, а значит уменьшается вероятность ошибиться при выборе.

Светотехника

Освещенность поверхности определяется в Люксах (Лк), а величина светового потока источника освещения измеряется в Люменах (Лм). Наш расчет будет состоять из двух предельно простых этапов:
 расчет необходимой в помещении совокупной величины светового потока;

 на основании полученных данных — определение необходимого количества светодиодных ламп и их мощности.



Этап расчета №1

Необходимая величина светового потока (Люмен) рассчитывается по формуле = X * Y * Z , где:
X — норма освещенности объекта. Выберите нужное значение в соответствии с интересующим Вас типом помещения по Таблице №1,
Y — площадь помещения в квадратных метрах,
Z — поправочный коэффициент на высоту потолков. Если высота потолков составляет от 2,5 до 2,7 метра, то коэффициент равен единице, если от 2,7 до 3 метра, то коэффициент равен 1,2; если от 3 до 3,5 метров, то коэффициент равен 1,5; если от 3,5 до 4,5 метров, то коэффициент равен 2.

Таблица №1 «Нормативы освещенности офисных и жилых объектов по СНиП»



Этап расчета №2

 Расчитав величину светового потока теперь можем посчитать нужное количество и мощность светодиодных ламп. В таблице №2 указаны значения мощности светодиодных ламп и эквивалентные им значения по световому потоку. Делим полученное на первом этапе значение светового потока на величину светового потока в люменах по выбранной лампе. В итоге получаем необходимое количество светодиодных ламп конкретной мощности для помещения.

Таблица №2 «Значения светового потока светодиодных ламп разной мощности»


                                            Пример расчета:
 Проведем пример расчета количества и мощности светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров и высотой потолков 2,6 метра.
150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.
 Теперь по таблице №2 выбираем лампу, которой мы хотим освещать нашу комнату. Если возьмем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, получим, что для освещения нашей комнаты десятиваттными светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. При округлении получаем 4 лампочки по 10 Ватт.

 Однако при таком способе расчета надо принимать во внимание, что свет в помещении будет тем ровнее, чем больше источников света.

Поэтому если Вы предполагаете делать дизайнерское освещение с несколькими светильниками, встраиваемыми в потолок, то мы бы рекомендовали использовать 8 светодиодных лампочек по 5 Ватт каждая и распределить их по потолку на равном расстоянии друг от друга, либо сконцентрировав их в наиболее нужной зоне помещения.

 Данный расчет производится по нормам СНиП принятым в нашей стране достаточно давно. Многие наши клиенты отмечают, что уровень освещения по этим нормам для них недостаточен и света в помещении не хватает. В этом случае мы рекомендуем умножать эти нормы в 1,5-2 раза и устанавливать несколько выключателей, разделяя их по зонам и по количеству светильников. Таким образом, в нужный момент, можно включить часть светильников и получить мягкое, не яркое освещение, а при необходимости, включив все светильники, можно будет получить уровень освещенности, сравнимый с операционной в больнице. При этом, даже такой высокий уровень освещенности будет потреблять в разы меньше электроэнергии, чем при использовании обычных ламп накаливания или энергосберегающих ламп.




Фотометрическое распределение — концепции освещения — проектирование системы распределения освещения

КОНСТРУКЦИЯ РАСПРЕДЕЛЕНИЯ ОСВЕЩЕНИЯ

ФОТОМЕТРИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ

График полярной силы света: На диаграмме показано распределение силы света в канделах в поперечной (сплошная линия) и осевой (пунктирная линия) плоскостях светильника. Показанная кривая дает визуальное представление о типе распределения, ожидаемом от светильника , т.е. широкие, узкие, прямые, непрямые и т. д. помимо интенсивности [1].



Рисунок L-LD1: График силы света в полярных координатах [2]

График декартовой силы света: Диаграмма показывает распределение силы света светильника в канделах. Показанная кривая обеспечивает визуальное руководство по типу распределения, ожидаемому от светильника напр. узкий или широкий луч и т.д., в дополнение к интенсивности [3]. Эта диаграмма полезна, когда интенсивность света быстро изменяется в пределах небольшой угловой области [4].



aa
Рисунок L-LD2: Декартова диаграмма силы света [5]

Диаграмма конуса освещения: Обычно используется для прожекторов или ламп с отражателями, 9Диаграмма 0019 указывает максимальную освещенность на разных расстояниях от лампы [6].



aa
Рисунок L-LD3: Диаграмма конуса освещенности [7]

ПРИМЕРЫ ФОТОМЕТРИЧЕСКОГО РАСПРОСТРАНЕНИЯ В ЛИТЕРАТУРЕ ПРОИЗВОДИТЕЛЯ:

На приведенном ниже листе показан подвесной светильник Quartet с двумя люминесцентными лампами высокой мощности T5 прямого/отраженного освещения. варианты напряжения, отделки и проводки включены в «Руководство по заказу».

На приведенном ниже рисунке кривая, показанная на полярном графике, представляет собой распределение силы света свечей светильника Quartet 1T5HO , которое указывает силу света (кд) во всех направлениях от центра лампы. Лампа расположена в центре; линии, исходящие из центра, изображают углы, а концентрические линии изображают уменьшение силы света.

  • В таблице рядом с полярной диаграммой на рис. L-LD5 показаны значений силы света или распределения кандел в зависимости от вертикального и горизонтального углов светильника . Например, сила света при 0° по горизонтали и 45° по вертикали составляет 832 кд.
  • Для светильников с симметричным светораспределением одна кривая полностью описывает светораспределение светильника. Часто показана только одна сторона полярного графика, так как другая сторона является идентичным зеркальным отображением. Светильник с асимметричным распределением, такой как линейный люминесцентный потолочный светильник, требует кривых в нескольких плоскостях, чтобы адекватно представить его распределение. Обычно одна кривая параллельна светильнику, а другая перпендикулярна светильнику; иногда добавляются либо третья плоскость под углом 45°, либо три плоскости с интервалом 22 ½° [10].

В некоторых фотометрических диаграммах распределения также указаны критерии интервала , упомянутые на форматном листе; см. рис. L-LD6 ниже.

  • Диаграмма на рис. L-LD6 показывает критерии расстояния вдоль (параллельно) и поперек (перпендикулярно) длины светильника по фотометрическим данным. Критерии расстояния используются для оценки расстояния между светильниками в пространстве следующим образом:
  • Расстояние между светильниками = SC (критерий расстояния) x MH (установочная высота)
    MH (установочная высота)
    относится к расстоянию между рабочей плоскостью и нижней частью светильника. Таким образом, если нижняя часть светильника Cupola из приведенного выше примера установлена ​​на высоте 8 футов над рабочей плоскостью во внутреннем пространстве, рекомендуемое расстояние составляет 9,6 фута, исходя из критериев расстояния вдоль или параллельно светильнику, равного 1,2; а рекомендуемое расстояние поперек или перпендикулярно светильникам составляет 11,2 фута на основе критерия расстояния 1,4. Критерии расстояния указывает расположение светильников для помещений на основе требований к равномерному освещению [12].
  • В сводной таблице зональных люменов на рис. L-LD6 представлен краткий обзор люменов в двух зонах. В таблице также указан общий КПД комбинации светильника и лампы [13].
Ссылки

1. Руководство Cooper Lighting Design , http://www.cooper-ls.com/dg_ltgdesguide.html (по состоянию на 29 июля 2009 г.).
2. Там же.
3. Там же.
4.
Гэри Гордон, Внутреннее освещение для дизайнеров, 4-е изд. (Нью-Джерси: John Wiley & Sons, Inc.: 2003), 124.
5. Cooper Lighting Design Guide , http://www.cooper-ls.com/dg_ltgdesguide.html (по состоянию на 29 июля 2009 г.) .
6. Там же.
7. Там же.
8. Ледалит. Quartet Product, http://www.ledalite.com/products/quartet (по состоянию на 29 июля 2009 г.).
9. Там же.
10. Гордон, Внутреннее освещение для дизайнеров, 4-е изд. , 123-124.
11. Прулит. Cupola Product, http://www.prulite.com/downloads/Cupola-2_Jan_08.pdf (по состоянию на 29 июля 2009 г.).
12. Сьюзен М. Винчип, Проектирование качественного освещения. (Нью-Йорк: Fairchild Publications, Inc., 2005), 158.
13. Там же, с. 159.

Copyright 2013. Все права защищены. Все изображения сделаны автором, если не указано иное.

Как рассчитать силу света [кд] в Dialux Evo — High Lumen

Руководство ILP — световое загрязнение — навязчивое освещение

Любой, кто пытался выполнить руководство ILP — таблица 2 знает, что необходимо выполнить несколько различных расчетов. Несмотря на то, что многие из них довольно просты, я лично затруднился с одной конкретной — максимальной силой света светильника в заданном направлении [I].

Проект расположен в лондонском Сити – рядом с мостом Саутворк и напротив памятника архитектуры. Орган планирования опасался, что наше внешнее освещение повлияет на здание, внесенное в список памятников архитектуры, и нам нужно было соблюдать требования ILP по навязчивому световоду.

Сложность в том, что у нас не было потолочных светильников, все, что у нас было, это кессонный потолок — непрямое освещение — поэтому заводская диаграмма яркости была не очень полезной.

Диаграмма яркости



В руководстве ILP сила светильника объясняется следующим образом:

Сила света светильника – Это относится к каждому светильнику в потенциально нежелательном направлении, за пределами освещаемой области.

Lumen vs Candela

Измерение светового прицела



Источник света, подобный нити накаливания лампы накаливания, излучает свет во всех направлениях. По сути, он находится в центре сферы излучаемого света. Суммарная энергия всего излучаемого света называется « световой поток » или люмен .

Но если рассмотреть проектор, то видно, что он светит только в одном направлении: вперед. Вот почему нам нужно знать, как световой поток распределяется по каждому пространственному измерению, используя определение силы света.

Основной единицей света является кандел , номинально свет, излучаемый одной свечой. Сила света (л) определяется как «световой поток, излучаемый на единицу телесного угла (стерадиан) в определенном направлении».

Люкс по сравнению с канделами на квадратный метр

Количество люменов, падающих на поверхность, выражается как люкс . Один люкс — это один люмен на квадратный метр, это отношение яркости к расстоянию от источника.

Количество света, падающего на поверхность, называется освещенностью (люкс), а количество света, отраженного от поверхности, называется яркостью ( кд/м² ).

Я думаю, что Эззат Баруди отлично объяснил эту тему, поэтому, пожалуйста, ознакомьтесь с ней.

Измерения Dialux Evo

Итак, сколько кандел у моего потолка кессона с типичной точки зрения на чувствительную зону (в нашем случае кто-то проходит мимо указанного здания)?

Следуя закону обратных квадратов, мы можем преобразовать значения люкс в значения свечей, если известно расстояние.

Расчетная точка

Мы разместили через улицу расчетную точку под углом 75 градусов на высоте 1,7 м от земли. Другие расчетные поверхности предназначены для других сегментов таблицы руководства ILP 2, поэтому давайте их пока проигнорируем.

Создайте небольшой куб на высоте 1,7 м от земли.

На вкладке «Объекты расчета» выберите точку расчета -> выберите произвольное направление расчета -> поместите объект расчета на куб.

После того, как вы разместили расчетную точку, вы можете повернуть ее в нужном направлении.

Мы достигли 1,72 лк.
