Сколько нужно светодиодных лампочек?
Цены на светодиодные светильники со временем все ниже. И все очевиднее становится, что в будущем они выместят остальные типы лампочек. У светодиодов огромное количество преимуществ. Они экономичнее, надежнее, экологически безопаснее своих аналогов.
Однако, когда люди решают перейти на светодиодное освещение, они часто забывают, что нельзя просто взять и вкрутить новые лампочки в цоколи. Предварительно нужно рассчитать необходимый уровень освещенности. Для этого нужно учесть площадь и функции помещения. И лишь после этого смотреть на тип лампочек и потребляемую мощность.
Только так мы сможем понять, сколько светильников нужно. Если обо всех этих моментах забыть, можно получить слишком слабый либо слишком сильный свет.
Допустим, сейчас в ванной вашей квартиры стоит лампа мощностью примерно в 60 Вт. Вы покупаете светодиодный аналог с такой же мощностью. Результат может оказаться «слишком хорошим» — ведь вы привыкли здесь к более слабому освещению.
А светодиоды с такой же расчетной мощностью будут внушать ощущение, что вы прямо-таки в свете софитов.
Расчет освещенности
Решив перейти на современные диодные светильники, нужно вначале произвести элементарные расчеты. Во многом нужный уровень освещенности зависит от того, что вы собираетесь делать в помещении. Если здесь вы читаете или работаете за компьютером – необходима высокая яркость. В коридоре, спальне и ванной комнате этот уровень нужно сильно понизить.
Освещенность считают исходя из характеристики Люкс (лк). Один лк обозначает освещенность помещения, где на квадратный метр приходится один Люмен (лм). В люменах измеряется световой поток. То есть люмены показывают, насколько силен свет сам по себе, а люксы – в какую освещенность помещения это выливается. Нетрудно догадаться, что в расчете нужного количества и мощности светильников используются люксы.
Учитывайте минимальные показатели хорошей освещенности, выбирая новые светодиодные лампы для разных комнат:
- Коридор – 90 лк;
- Кухня или столовая – 225 лк;
- Туалет – 225 лк;
- Гостиная или кабинет, офис – 350 лк;
- Спальня – 225 лк.
К примеру, у нас есть гостиная, площадь которой – 20 м2. Здесь четыре обычных лампочки, мощность каждой – 100 Вт. У каждой такой лампы световой поток в 1200 лм, в итоге имеем яркость светильника в 4800 лм. Делим этот показатель на площадь, получаем 220 лк. Уровень освещенности оказывается недостаточно высоким. Как нам рассчитать количество светодиодных светильников, чтобы довести яркость света до должных показателей.
Потребляемая мощность
Расскажем, как произвести расчет светодиодных светильников по мощности. Здесь мы должны показать, как соотносится освещенность и необходимые ватты. В светодиодных лампах эта зависимость сильно отличается от ламп накаливания. Примерные показатели итогового светового потока (лм) относительно потребляемой мощности (Вт) следующие:
- 3-4 Вт – около 275 лм;
- 4-6 Вт – около 375 лм;
- 6-8 Вт – 525 лм;
- 8-10 Вт – 750 лм;
- 10-12 Вт – 1025 лм;
- 12-14 Вт – 1175 лм;
- 14-16 Вт – 1325 лм;
- 18-20 Вт – 1750 лм;
- 25-30 Вт – 2450 лм.
Погрешность итогового светового потока составляет плюс-минус 75 лм.
Возможно, вы хотите сохранить тот уровень освещенности, который сейчас дают вам лампы накаливания. Либо немного его повысить/снизить. Для расчета вашего нынешнего светового потока используйте следующие данные:
- 20 Вт – 250 лм;
- 40 Вт – 400лм;
- 60 Вт – 700 лм;
- 75 Вт – 900 лм;
- 100 Вт –1200лм;
- 150 Вт –1800 лм;
- 200 Вт – 2500 лм.
Если же сейчас у вас стоят люминесцентные лампы, используйте для расчета их светового потока следующие данные:
- 5-7 Вт – 250 лм;
- 10-13 Вт – 400 лм;
- 15-16 Вт – 700 лм;
- 18-20 Вт – 900 лм;
- 25-30 Вт – 1200 лм;
- 40-50 Вт – 1800 лм;
- 60-80 Вт – 2500 лм.
Сравним, сколько электроэнергии мы сэкономим, перейдя на светодиоды с ламп накаливания. Допустим, нам нужно получить все те же 4800 лм и 220 лк. На это нам требуется четыре лампы, каждая по 100 Вт, итого 400 Вт.
При этом такой световой поток могут обеспечить 4 светодиодных лампочки по 15 Вт. А значит, для освещения нам хватит 60 Вт вместо 400!
Пример расчета
Итак, у нас помещение площадью 20 м2. Если это гостиная или офисное помещение, потребуется уровень освещенности не менее 350 лк. Умножаем освещенность на площадь, получаем, что для этой комнаты потребуется не менее 7000 лм.
Осталось выбрать, какие светильники нам больше подойдут исходя из дизайна помещения. После этого просто делим 7000 на световой поток, который дает этот тип ламп, и получаем необходимое их количество:
- 3-4 Вт – 26 штук;
- 4-6 Вт – 19 штук;
- 6-8 Вт – 14 штук;
- 8-10 Вт – 10 штук;
- 10-12 Вт – 7 штук;
- 12-14 Вт – 6 штук;
- 14-16 Вт – 5-6 штук;
- 18-20 Вт – 4-5 штук;
- 25-30 Вт – 3-4 штуки.
Но учтите, что указанный уровень освещенности – это стандарт, принятый в Российской Федерации достаточно давно. И он отражает не идеальный, а скорее приемлемый показатель.
Поэтому многим людям такого количества светодиодных светильников будет недостаточно.
Чтобы освещение удовлетворило всех работников или жителей помещения, нужно зонировать лампы на несколько выключателей. Также это позволит создать динамическое освещение, и регулировать его в зависимости от времени суток.
Есть и другие моменты, которые нужно учитывать при переходе на светодиоды. Например, показатель отражения поверхностей. Если вы используете темные отделочные материалы и матовый подвесной потолок, итоговая освещенность сильно снижается. Ведь такие поверхности лучше поглощают свет. Белые и глянцевые материалы, напротив, повышают итоговую освещенность.
2017-09-23
Световой поток светодиодных ламп, таблицы, эквиваленты лампам накаливания
admin | 14.05.2017 | Светодиодные лампы | Комментариев нет
Прежде всего, стоит отметить, что любая лампа имеет основной параметр величину потребляемой мощности (Вт).
Мощность светодиодных ламп, предназначенных для использования в быту находится в пределах 1-10 Вт, однако, бывают и намного более мощные варианты для наружного освещения – свыше 100 Вт. Вообще, по правде говоря, мощность светодиодных ламп является просто характеристикой скорости потребления электроэнергии, а для понятия силы света лампа необходимо узнать у продавца такой параметр, как световой поток.
Содержание статьи о световом потоке светодиодных ламп
- Что такое световой поток?
- Пересчет лампы накаливания на светодиодную
- Сравнительная характеристика лампы накаливания и светодиодной лампы
- Сила светового потока наружного освещения
- Что следует учитывать при замене обычных ламп на светодиодные?
- Видео о регулировании светового потока
Этот параметр измеряется в люменах и максимально возможно характеризует возможности того или иного источника света осветить помещение. Однако часто бывает так, что информация о световом потоке светодиодных ламп не указана на упаковке, а вместо нее пишут мощность лампы накаливания, обладающей таким же световым потоком.
Такая информация является достаточно лукавой, так как нет никакой возможности ее проверки. Например, если на упаковке указан световой поток 280 лм или не указан вовсе, но написано, что мощность лампы составляет 4 Вт и она эквивалентна 50-ваттной лампе накаливания, то спорить здесь, конечно, будет трудно, но нормальная лампа накаливания мощностью 50 Вт должна иметь световой поток не 280 лм, а около 560 лм.
Что такое световой поток?
Энергию любого источника света переносят излучаемые им электромагнитные волны. Именно скорость излучаемой энергии говорит нам о силе свечения каждого конкретного источника. . Свечение светодиодных ламп мы уже рассматривали, читайте об этом в соответствующей статье. Следует отметить, что эту энергию мы воспринимаем глазом, а наши глаза воспринимают разную длину излучения по-разному. Излучение, которое, например, имеет длину 0,55 мкм (зеленое) наши глаза воспринимают сильнее, чем 0,63 мкм (красное). А вот диапазон инфракрасного и ультрафиолетового излучения уже не доступен для наших глаз, поэтому для характеристики мощности излучения с учетом ее воспринимаемости глазами, он суммируется согласно длинам волн, учитывая при этом кривую чувствительности глаз, в результате чего мы получаем нормированную величину, называемую световым потоком.
Но все же эквивалентная мощность при выборе лампы также имеет важное значение, особенно при выборе светодиодных ламп взамен лампам накаливания. Наиболее правильным способом будет определение светового потока светодиодных ламп путем пересчета их согласно эквивалентной мощности ламп накаливания.
Пересчет лампы накаливания на светодиодную
В таблице ниже будет рассмотрена мощность светового потока обычной лампочки, светодиодной и люминесцентной. Проведем пересчет лампы накаливания на светодиодную по такому показателю, как световой поток. Как видите, чтобы световой поток ламп накаливания был равен 250 Лм, понадобится лампочка мощности 20 Вт. Такой же световой поток обеспечивается светодиодной лампой 2-3 Вт, для люминесцентной лампы мощность равна 5-7 Вт. Также наверняка вас заинтересует информация о соотношении мощности светодиодных ламп. Выгода использования светодиодных ламп очевидна.
| Мощность лампы накаливания, Вт | Мощность люминесцентной лампы, Вт | Мощность светодиодной лампы, Вт | Световой поток, Лм |
|---|---|---|---|
| 20 Вт | 5-7 Вт | 2-3 Вт | 250 |
| 40 Вт | 10-13 Вт | 4-5 Вт | 400 |
| 60 Вт | 15-16 Вт | 8-10 Вт | 700 |
| 75 Вт | 18-20 Вт | 10-12 Вт | 900 |
| 100 Вт | 25-30 Вт | 12-15 Вт | 1200 |
| 150 Вт | 40-50 Вт | 18-20 Вт | 1800 |
| 200 Вт | 60-80 Вт | 25-30 Вт | 2500 |
Сравнительная характеристика лампы накаливания и светодиодной лампы
Данные представлены для лампы накаливания на 40W и для светодиодной лампы на 7W.
| Характеристики | Лампа накаливания 40W | Светодиодная лампа 7W |
|---|---|---|
| Сила тока, A | 0.191 | 0.052 |
| Световой поток, Lm | 360 | 304 |
| Эффективносить светоотдачи, Lm/W | 9 | 46.2 |

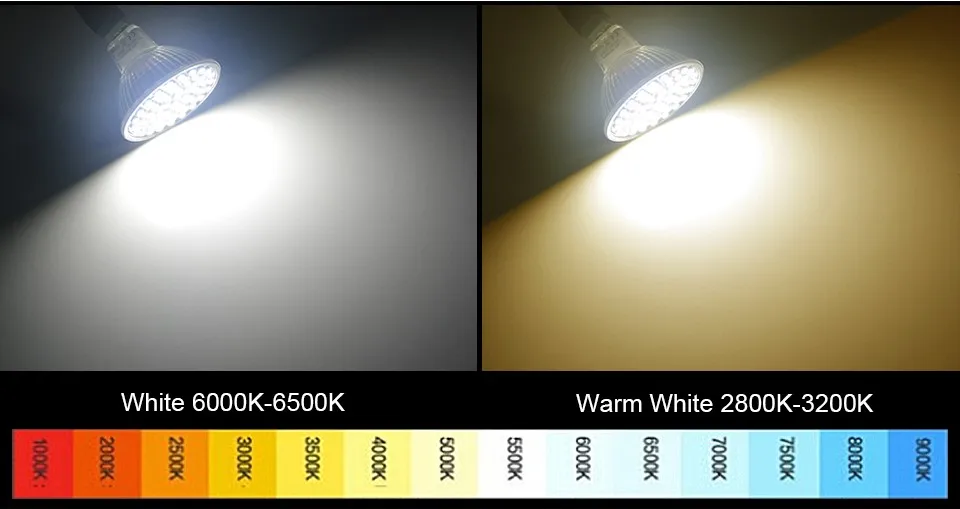

| Температура цвета, К | 2800 | 5500 — 7000 |
| Рабочая температура, °C | 180 | 70 |
| Срок службы, часов | 1000 | 30000 |
Сила светового потока наружного освещения
В нынешнее время самым популярным является светодиодное уличное освещение. Чтобы ознакомиться со световым потоком светодиодных ламп для наружного освещения, рассмотрим характеристики некоторых типов светодиодов, которые зачастую используются для устройства наружного освещения. В таблице ниже представлены наружные светодиодные уличные лампы, светильники и прожекторы разных производителей, соотношение таких характеристик, как мощность и световой поток.
| Светильник | Мощность, Вт | Световой поток, Лм |
|---|---|---|
| LL-122 Холодный | 10 | 950 |
| LL-122 Теплый | 10 | 950 |
| SW-301-20W/220V | 20 | 1400 |
| FL-20 | 20 | 1700 |
| LL-232 | 30 | 2100 |
| SW-LE-W30 E40 | 30 | 2800 |
| Linterna L30 | 30 | 3000 |
| EcoLight EL-ДКУ-02-050-0021-65Х | 50 | 3400 |
| LL-275 50 | 50 | 6500 |
| СТРИТ-150 | 158 | 13360 |
Что следует учитывать при замене обычных ламп на светодиодные?
Главное – световой поток
Еще более сложной будет ситуация, когда предстоит задача по определению эквивалентной мощности для замены галогенных ламп. В том случае, если галогенная лампа рассчитана на 220 В, то можно воспользоваться различными таблицами в интернете, но для подбора замены 12-вольтовой лампе следует учитывать, что такие лампы имеют световой поток той же мощности, что требует внести поправку, на коэффициент которой влияет тип галогенной лампы и, который можно определить также при помощи соответствующей таблицы.
Распределение светового потока в помещении
Кроме общей характеристики силы светового потока также следует принимать во внимание распределение этого светового потока в пространстве. Его направленность определяют углом расходимости лампы. Данная характеристика касается источников света, которые создают направленный тип излучения. Расходимость в 120 градусов говорит о то, что сила светового потока снижается в 2 раза в направлении, которое имеет угол в 60 градусов по отношению к оси светового пучка источника света. Лампы, имеющие расходимость в 120 градусов, обладают очень широкой диаграммой направленности, которая практически соответствует равнояркой площадке. Светодиодные лампы с широким углом излучения позволяют получить более равномерное освещение помещения, но тут необходимо учесть одну тонкость, заключающуюся высокой яркости светодиодных ламп при больших углах к излучающей плоскости, что может стать причиной некомфортности.
Для этого необходимо обращать внимание на реализацию требований наличия защитного угла в ходе монтажа широкоугольного типа светодиодных ламп в светильники, включая и те, которые врезаются в потолок.
Узконаправленного излучения лампы (от 20 до 30 градусов) применяются для создания акцентов в интерьере, в частности при оформлении дизайна потолка, но в целом они малопригодны для обычного освещения.
А вот видео о том, на что нужно обратить внимание при регулировании светового потока
Об авторе
admin
Adblock
detector
Освещенность — рекомендуемый уровень освещенности
Уровень освещенности или освещенность — это общий световой поток, падающий на поверхность на единицу площади. Зона — рабочая плоскость — это место, где выполняются самые важные задачи в комнате или пространстве.
Освещение может быть выражена как
E = φ / A (1)
, где
E = Интенсивность света, Иллюминан0003
φ = Luminous Flux — количество света, излучаемого источником света (Lumen, LM)
A = область (M 2 )
.
Освещенность измеряется в фут-кандел (ftcd, fc, fcd) в имперской системе или люкс в метрической системе СИ.
- одна футовая свеча = один люмен из плотность света на квадратный фут
- one lux = one lumen per square meter
- 1 lux = 1 lumen / sq metre = 0.0001 phot = 0.0929 foot candle (ftcd, fcd)
- 1 phot = 1 lumen / sq centimetre = 10000 lumens / sq metre = 10000 lux
- 1 foot candle ( ftcd, fcd) = 1 lumen / sq ft = 10.752 lux
Уровни на открытом воздухе
Обычные уровни наружного освещения в день и ночи:
| Состояние | Освещение | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| (FTCD) | 10000 | 107527 | ||||||||
| Полный дневной свет | 1000 | 10752 | ||||||||
| Павпутный день | 100 | 1075 | 100 | 1075 979 9118 | 100 | 1075 | . 0119 | |||
| Very Dark Day | 10 | 107 | ||||||||
| Twilight | 1 | 10.8 | ||||||||
| Deep Twilight | 0.1 | 1.08 | ||||||||
| Full Moon | 0.01 | 0.108 | ||||||||
| Четверть луны | 0.001 | 0.0108 | ||||||||
| Звездный свет | 0.0001 | 0.0019 Ночь 19 | 0,00001 | 0,0001 | ||||||
Уровень освещенности в помещении
Уровень наружного освещения составляет примерно 10000 люкс в ясный день. В здании в ближайшей к окнам зоне уровень освещенности может быть снижен приблизительно до 1000 люкс . В средней зоне она может достигать 25-50 лк . Дополнительное освещение часто необходимо для компенсации низких уровней.
Согласно EN 12464 Свет и освещение. Освещение рабочих мест. Рабочие места в помещении, минимальная освещенность составляет 50 лк для стен и 30 лк для потолков.
Раньше это было обычным с уровнями освещенности в диапазоне 100 — 300 люкс для нормальной деятельности. Сегодня уровень освещенности чаще встречается в пределах 500 — 1000 лк — в зависимости от активности. Для точных и детальных работ уровень освещенности может даже приближаться к 1500-2000 лк .
Рекомендуемые уровни освещенности для различных типов рабочих мест указаны ниже:
| Activity | Illuminance (lx, lumen/m 2 ) | ||||
|---|---|---|---|---|---|
| Public areas with dark surroundings | 20 — 50 | ||||
| Simple orientation for short visits | 50 — 100 | ||||
| Зоны движения и коридоры — лестницы, эскалаторы и траволаторы — лифты — складские помещения | 100 | ||||
| Рабочие зоны, где визуальные задачи выполняются лишь изредка | 100 — 150 | ||||
| Warehouses, homes, theaters, archives, loading bays | 150 | ||||
| Coffee break room, technical facilities, ball-mill areas, pulp plants, waiting rooms, | 200 | ||||
| Легкая работа в офисе | 250 | ||||
| Классы | 300 | ||||
| Обычная работа в офисе, работа за компьютером, учебная библиотека, продуктовые магазины, выставочные залы, лаборатории, кассы, кухни, аудитории | 500 | ||||
| Супермаркеты, механические мастерские, офисные ландшафты | 750 | ||||
| Нормальный рисунок, подробные механические мастерские, операционные театры | 1000 | Рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, рабочие рабочие, | . тестирование и корректировка | 1500 — 2000 | |
| Выполнение зрительных задач низкой контрастности и очень маленького размера в течение длительных периодов времени | 2000 — 5000 | ||||
| Performance of very prolonged and exacting visual tasks | 5000 — 10000 | ||||
| Performance of very special visual tasks of extremely low contrast and small size | 10000 — 20000 |
Расчет освещенности
Освещенность можно рассчитать как
E = Φ l C u L LF / A l0342 (2)
where
E = illumination (lux, lumen/m 2 )
Φ l = luminance per lamp (lumen)
C U = Коэффициент использования
L LF = Коэффициент потери света
A L = область на лампу (M 2 )
Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — пример — иллюминация
2 )
.
0394
10 Лампы накаливания 500 Вт (10600 люмен на лампу) применяются на площади 50 м 2 . С C U = 0,6 и L LF = 0,8 Освещение можно рассчитать как
E = 10 (10600 Lumens) (0,6) (0,8) / (50 M 2 )
= 1018 люкс
Яркость
Яркость — единственный основной параметр освещения, воспринимаемый глазом. Он описывает, с одной стороны, впечатление яркости от источника света, а с другой — поверхность и, следовательно, в значительной степени зависит от степени отражения (цвета и поверхности).
LEDinside: Оценка светодиодных ламп (лампы накаливания 40 Вт) — световой поток
LEDinside: световой поток является ключом к замене светодиодными лампами накаливания мощностью 40 Вт
В настоящее время описания многих светодиодных ламп на рынке указывают на то, что они способны заменить лампы накаливания мощностью 40 Вт, но действительно ли они способны заменить лампы накаливания с точки зрения светового потока? Согласно сравнительному обзору LEDinside, ключевым фактором является световой поток.
Световая отдача традиционных источников света, таких как лампы накаливания, составляет примерно 11-12 л/Вт. Другими словами, чтобы действительно заменить лампу накаливания мощностью 40 Вт, световой поток должен достигать не менее 450 лм.
LEDinside: первоначальное исследование светового потока основных производителей светодиодов за 1 ч 21 мин
Согласно сравнительному исследованию, проведенному LEDinside, светодиодные лампы некоторых поставщиков действительно достигают 450 лм, но, к сожалению, у некоторых поставщиков этого не происходит.
Как известно, световая отдача традиционных источников света, таких как лампы накаливания, составляет примерно 11-12 л/Вт. Другими словами, одна лампочка накаливания мощностью 40 Вт должна иметь световой поток не менее 450 лм. В таких регионах, как США, Европа и Япония, замена традиционных источников света светодиодным освещением должна соответствовать определенным требованиям, одно из которых заключается в том, что светимость светодиодных ламп должна составлять от 450 до 485 лм.
Таким образом, обзор светодиодных ламп, представленных в настоящее время на рынке, неудивительно показывает, что в рекламе многих продуктов говорится, что они могут заменить традиционные лампы мощностью 40 Вт. Однако при ближайшем рассмотрении спецификаций продуктов становится очевидным, что признанные стандарты не являются едиными, поскольку можно найти продукты с яркостью от 485 до 340 лм. Некоторые производители считают, что из-за направленности светового потока светодиодов в определенных ситуациях, например, в настольных лампах с ограниченным радиусом освещения, светодиодные лампы со световым потоком около 300 лм являются приемлемой заменой ламп накаливания мощностью 40 Вт.
Требования к светимости светодиодных ламп, заменяющих лампы накаливания мощностью 40 Вт, значительно различаются в зависимости от марки и продукта. Поэтому компания LEDinside изучила характеристики светимости репрезентативных производителей светодиодных ламп по всему миру и пришла к следующим выводам:
Для европейских и американских производителей освещения, таких как Philips и GE, 8-ваттная светодиодная лампа Philips Master LEDbulb и 8-ваттная светодиодная лампа GE Model No.
62180 соответствовали этому требованию со световым потоком 470 лм и 450 лм соответственно.
Для японских производителей, известных своим усердием и кропотливой работой, как Toshiba LDA7L мощностью 7,2 Вт, так и Sharp DL-LA42L мощностью 7,8 Вт соответствовали стандарту 485 лм, соответствуя нормативным спецификациям Японской ассоциации производителей электрических ламп.
Светодиодная лампа LG мощностью 7,5 Вт (номер модели LB08D830L0A) также соответствовала этому стандарту. Однако шоком был Samsung. Его продукт мощностью 4,4 Вт имел яркость всего 270 лм и 320 лм для теплого белого и холодного белого соответственно. Такое несоответствие было неожиданным.
Примечание: Samsung заявляет, что помимо лампочек на южнокорейском рынке, она также выпускает новые лампочки на американский рынок: Samsung выпускает новую лампочку мощностью 10 Вт с 3000K и 550 лм
Кроме того, другие производители, такие как EcoSmart, LEDON и Feit Electric, также представили светодиодные лампы для замены ламп накаливания мощностью 40 Вт, в том числе светодиодные лампы EcoSmart мощностью 8,6 Вт (модель: ECS 19 WW 120), продукты LEDON мощностью 6 Вт и светодиодные лампы Feit Electric мощностью 6,5 Вт ( А19/HP/светодиод).
Однако обследование показало, что световой поток этих изделий также не достиг отметки в 450 лм.
Наконец, Osram находится в интересном положении, поскольку ее светодиодная лампа с холодным белым светом достигла 450 лм, а тепло-белая — только 345 лм. Текущий разрыв светимости (115 лм) между продуктами теплого белого света и холодного белого света.
Перспективы от LEDinside
В свете огромного стандартного отклонения среди продуктов различных производителей, LEDinside отмечает, что выбор светодиодных ламп с целью экономии энергии должен основываться не только на том, является ли она адекватной заменой 40-ваттной лампе накаливания, но и на ее световом потоке.
