Содержание
Выбор световода: на что обратить внимание?
мероприятие без НМО!
Приглашённые спикеры
Запланированная программа
Маркин С.М. Результаты опроса профессионального сообщества: выбор световода для ЭВЛО — 15 мин
Полумисков Ю.Ю. В световоде все должно быть прекрасно — 25 мин
Роговой Н.А. Что в волокне важно мне?
Семенов А.Ю. Что в волокне важно мне?
Маркин С.М. Дискуссия, ответы на вопросы
Анонс мероприятия
Каждый хирург знает, что исход операции в значительной степени зависит от оборудования, которым мы пользуемся. Долго можно рассуждать, что главное — руки, но согласиться стоит с тем, что от качества световода, взятого на эндовазальную операцию, зависит надежность, безопасность вмешательства.
А еще есть вопросы удобства, комфорта работы, есть ресурс волокна, значима и его цена. Еще более углубляясь, мы оценим гибкость, шероховатость поверхности, размер головки, толщину и плотность оплетки. Все тонкости определяют результат.
8 из 10 эндовазальных операций на поверхностных венах — ЭВЛО, так неужели наш расходный материал не заслуживает вдумчивого анализа и обсуждения?
В этом эфире все о волокнах для ЭВЛК. После него Вы будете знать, какое волокно нужно именно Вам. И, как и обещали, представим результаты проекта АФ-ТОР, обсудим «народный рейтинг» волокон для ЭВЛК!
Связанные теги
Рейтинг участников
на основании 152 опрошенных
Итоги прошедшего вебинара
Эндовенозная лазерная облитерация варикозных вен является золотым стандартом лечения варикозной болезни вен нижних конечностей на протяжении нескольких лет. На нашей образовательной площадке в группе «Актуальная Флебология» немало говорилось о различных нюансах этого метода лечения.
Сегодняшний онлайн коллоквиум был посвящён уже более техническим вопросам этого метода. Поэтому и закономерным было, что преобладающей аудиторией мероприятия были флебологи и те, кто самостоятельно выполняет эту процедуру.
А тема называлась «Выбор световода. На что обратить внимание?»
Разбираться в тонкостях вопроса сегодня пригласили Юрий Юрьевич Полумисков, представитель компании, производящей лазерные световоды (Республика Беларусь, Минск). А также, специалисты, флебологи, Артём Юрьевич Семёнов (Москва) и Николай Александрович Роговой (Минск), которые c позиции пользователей лазерного световода поделились своими практическими замечаниями о том, какие параметры световодов важны для них в повседневной работе.
Основными тезисами доклада Юрия Юрьевича Полумискова были:
- лазерные световоды с позиции производителя,
- стандарты качества производства (ISO),
- критерии качества световодов,
- пределы нагрузок световодов до отказа,
- баланс цена/качество.
Ведущий образовательного проекта и онлайн эфира, Сергей Михайлович Маркин, как обычно дал развёрнутый анализ опросника среди специалистов.
Из данных опроса мы узнали, что 52,2% специалистов используют только радиальные световоды, вторая половина предпочитает комбинировать радиальные с торцевыми. 84,4% опрошенных считают, что радиальные световоды не являются вершиной эволюции ЭВЛО. Для 65,7% не имеет значение количество колец свечения на световоде. 76% ощущают разницу в материале оплётки волокон разных производителей.
А также, среди 195 респондентов из разных регионов был проведён объёмный опрос и составлен рейтинг потребительских качеств световодов и уровень доверия к производителям. С данными опроса нас ознакомила Елизавета Андреевна Кудинова.
Участниками коллоквиума были заданы следующие вопросы:
- Какому волокну отдадите предпочтение на перфорантах?
Какую энергию дадите на световод? - При диаметре вены больше 2см, какой световод вы предпочитаете и какая мощность?
- Можно ли делать возвратно-поступательные движения световодом при необходимости?
Автор итоговой статьи:
Что еще вам может быть интересно
Волоконно-оптические световоды и датчики предупредят техногенные катастрофы
Волоконно-оптические датчики
Издревле человечество искало возможность передачи информации и обмена сообщениями на расстоянии, но значительный прогресс в этом направлении отмечен только в прошлом веке.
Между тем, настоящим прорывом стало появление волоконно-оптической связи. Сегодня благодаря новым технологиям, быстро развивается оптоэлектроника, создаются новые волоконно-оптические датчики, используемые для измерения физических величин. По целому ряду параметров новые устройства превосходят свои электронные аналоги и становятся незаменимы в промышленности и инженерии. Использование подобных датчиков открывает новые перспективы для предупреждения техногенных аварий и катастроф, что особенно актуально сейчас для России, где основные мощности серьезно изношены.
Первые попытки наладить быстродействующую связь на расстоянии были предприняты еще в XIX веке с изобретением телеграфа. В 1851 г. был проложен первый телеграфный кабель по дну пролива Ла-Манш, а в 1866 г. впервые заработала телеграфная связь между Европой и Северной Америкой. Тогда скорость передачи составляла всего 17 слов в минуту, то есть около 1 бит в секунду. По прошествии некоторого времени появилась телефонная и радиосвязь.
С ростом потребностей человечества в передаче информации увеличивались информационные емкости линий связи, то есть способность передавать большее количество информации за единицу времени. До появления волоконно-оптической связи наиболее эффективными и информационно емкими являлись системы передачи данных в радио- и СВЧ-диапазонах. Однако возможностей каналов радиосвязи не хватало. Человечеству была нужна более надежная и информационно емкая система передачи данных. Развитие всемирной компьютерной сети интернет обострило потребность в резком увеличении обмена информацией. На помощь в решении этой проблемы пришла волоконно-оптическая связь, позволившая на несколько порядков увеличить скорость обмена информацией.
Изменение относительной информационной емкости систем связи в течение последних 100 лет
Источник: Е.М.Дианов, «От тера-эры к пета-эре»/Вестник российской академии наук, 2000,
Том 70, N 11, С.
1010—1015
|
Началом эры волоконно-оптической связи можно считать 1970 г., когда компанией Corning Glass Inc. был разработан стеклянный волоконный световод с низкими потерями, позволяющий передавать информацию без усилителей и ретрансляторов на расстояния, составляющие несколько километров. А спустя несколько лет удалось снизить потери до предельно низких отметок. Это позволило передавать информацию на 50—100 км без дополнительных устройств усиления.
Принцип передачи информации по световоду основан на законе полного внутреннего отражения. Пучок света, проходящий по сердцевине волоконного световода, полностью отражается от его оболочки, имеющей меньший показатель преломления
Распространение света в волоконном световоде
Современный волоконный световод представляет собой нить из кварцевого стекла диаметром 0,125 мм.
Снаружи она закрыта полимерной оболочкой. Центр нити представляет собой сердцевину из стекла с определенными добавками (как правило, германия) для повышения показателя преломления. Диаметр сердцевины, в зависимости от типа световода, может меняться в широких пределах. Так, для локальных волоконно-оптических сетей и волоконных соединителей он составляет 0,05—0,06 мм.
Для дальних линий связи используется оптическое волокно с диаметром сердцевины 0,004—0,006 мм, то есть 4—6 мкм. Световоды с такой сердцевиной получили название одномодовых световодов. Они используются для передачи информации в основном на большие расстояния. Стоимость изготовления подобного волокнанесколько ниже. Более того, в нем сведен к минимуму такой негативный фактор, как дисперсия, то есть временное уширение передаваемого импульса.
С другой стороны, световоды с толстой сердцевиной, так называемые многомодовые световоды, более удобны для стыковки. И поэтому они преимущественно используются на коротких расстояниях.
Здесь повышенной дисперсией можно пренебречь или, при необходимости, свести ее к минимуму. Также оптическое волокно с толстой сердцевиной имеет ряд специальных применений, например, передача мощного излучения лазеров. Такое волокно, например, используется в медицине.
|
Основным преимуществом волоконно-оптических линий связи перед электрическими проводными является выигрыш в скорости передачи информации. Один световод способен легко заменить целый кабель, содержащий несколько сотен проводов. Скорость передачи информации по оптическому каналу сейчас превышает 40 Гбит/с (4×1010 Mбит в секунду). В то же время максимальная скорость передачи информации по проводу составляет доли Гбит/с, и, с увеличением расстояния, она резко снижается.
Использование сразу нескольких оптических каналов позволяет резко повысить пропускную способность световода. Таким образом, благодаря волоконно-оптической связи удалось повысить скорость передачи информации более чем на 5 порядков. В настоящее время уже удалось получить суммарную информационную емкость одной линии связи более 1 Тбит/с (1012 бит/с).
Волоконно-оптическая связь также имеет целый ряд других существенных преимуществ. Волоконный кабель не подвержен воздействию различных электромагнитных помех, что обуславливает повышенную надежность оптических линий связи. При этом он легче и компактнее своих медных собратьев. Так, один световод, имеющий диаметр около 1,5 см вместе с бронированной защитной оболочкой, может с успехом заменить телефонный кабель 7,5 см в диаметре, содержащий 900 пар медных проводов. Более того, волоконно-оптический кабель хорошо защищен от несанкционированного доступа, так как не излучает в радиодиапазоне и, соответственно, не позволяет прослушать передаваемую по нему информацию без непосредственного подключения.
|
Одним из существенных преимуществ волоконного световода является материал, используемый для его создания. Вместо дорогостоящей и ограниченной в запасах меди, большая часть которой уходит на провода, используется диоксид кремния, чьи запасы практически не ограничены. В световоде используется только один дорогостоящий элемент — германий. Его добавляют в незначительных количествах в кварцевое стекло сердцевины. Запасы германия также ограничены, но и эта проблема успешно решается.
Российскими учеными была разработана технология световода, в структуру которого входят только наиболее распространенные в земной коре элементы — кислород, азот и кремний. Этот световод не только не уступает по основным параметрам своему германиевому собрату, но по отдельным показателям даже превосходит его.
В частности, новый световод является более стойким к воздействию ионизирующей радиации. Такие качества необходимы в линиях связи вблизи радиационно-опасных объектов, в авиации и на космических станциях.
В настоящее время стоимость оборудования и прокладки волоконно-оптических линий связи выше, чем проводных. Однако гигантская информационная емкость и другие преимущества позволяют быстро окупить затраты.
Сегодня для передачи информации по световоду используются инфракрасные участки спектра в окрестности длин волн 1,3 и 1,55 мкм. Использование первого обусловлено минимумом материальной дисперсии, когда временное уширение передаваемого импульса минимально. Это позволяет передавать информацию по каналу с максимально большой скоростью.
Пан или пропал: как коммуникации с сотрудниками спасают бизнес в условиях нехватки кадров
Цифровизация
Длина волны 1,55 мкм соответствует минимуму потерь в световоде.
Это, в свою очередь, позволяет передавать информацию без ретрансляторов на максимально большие расстояния, что снижает стоимость обслуживания линий связи. В настоящее время стандартом для промышленных световодов являются потери не более 0,2 дБ/км на длине волны 1,55 мкм и 0,3 дБ/км на длине волны 1,3 мкм.
Современные технологии производства волоконных световодов позволяют оптимизировать дисперсионные характеристики и совместить длину волны нулевой дисперсии с минимумом потерь в световоде. Поэтому спектральная область 1,55 мкм является наиболее перспективной и многообещающей. Но повсеместный переход на эту длину волны ограничен высокой стоимостью приемно-передающей и усиливающей аппаратуры. Именно поэтому длина волны 1,3 мкм, несмотря на большие потери в оптическом волокне, продолжает активно использоваться.
|
По ряду объективных причин скорость передачи одного канала не может увеличиваться до бесконечности.
Для дальнейшего увеличения общей пропускной способности волоконно-оптической линии связи необходимо увеличивать общее число независимых каналов с различной несущей длиной волны вблизи 1,55 мкм. Для этих целей используются так называемые системы со спектральным уплотнением каналов.
Цифровизация выездного урегулирования задолженности: как технологии помогают банкам больше зарабатывать
ИТ в банках
Принцип работы системы со спектральным уплотнением каналов заключается в следующем: излучение с разными длинами волн, где каждая длина волны несет свою информацию, вводится в световод через специальное устройство, так называемый мультиплексор. На другом конце расположен демультиплексор — устройство, разделяющее оптические каналы. Благодаря такой схеме по одному световоду можно передавать до нескольких десятков каналов с разностью длины волны между соседними каналами 0,2—0,75 нм (25—100 ГГц).
Принципиальная схема волоконно-оптической системы связи со спектральным уплотнением каналов
Мультиплексор — специальное устройство, через которое в световод вводится излучение с разными длинами волн
Демультиплексор — специальное устройство, разделяющее оптические каналы
Источиник: Е.
М.Дианов, «Квантовая электроника», 30, N 8 (2000), С. 659—663.
В будущем планируется использовать расширенный спектральный диапазон, то есть 1,2—1,7 мкм, что позволит «уместить» в одном световоде несколько сотен и даже тысячи каналов. Его использование пока ограничено возможностями приемо-передающей и усиливающей аппаратуры. Однако уже сейчас ведутся успешные разработки в этом направлении. При планируемой скорости передачи одного канала в 160 Гбит/c общая информационная емкость волоконно-оптической линии составит порядка 400 Тбит/c (4×1014).
Масштабы развития волоконно-оптической связи действительно поразительны. Так, к концу XX века мировое производство волоконных световодов составляло 60 млн. км в год, то есть каждую минуту производилось более 100 км оптического волокна. Все развитые страны и континенты уже связаны подземными и подводными волоконно-оптическими кабелями. Длины кабелей, проложенных только по дну океанов, хватило бы, чтобы обмотать земной шар шесть раз.
|
Применение волоконных световодов не ограничивается системами связи. Активно развивается научно-прикладная область, связанная с разработкой волоконно-оптических датчиков различных физических величин. Это, например, датчики радиации, температуры, механических напряжений, давления. И они могут найти применение в самых широких областях промышленности и хозяйственной деятельности.
Так, с помощью волоконных дозиметров можно легко контролировать целые территории радиационно-опасных объектов, безошибочно определяя даже точечные источники радиации. Принцип работы подобных датчиков основан на радиационно-наведенных потерях в волоконном световоде. Здесь анализируется состояние сразу нескольких световодов, проложенных по контролируемой территории.
Специальный анализатор в комплекте с компьютером указывает точное местоположение источника радиации и уровень опасного излучения. Еще недавно аналогов такого прибора не существовало, и, порой, источник излучения приходилось искать с помощью портативного дозиметра, что не только отнимало много времени и материальных ресурсов, но и было смертельно опасно для персонала.
Принципиальная схема волоконно-оптической дозиметрии радиационно-опасных объектов
Источник: А. Л. Томашук, К. М. Голант, М. О. Забежайлов, «Разработка волоконных световодов для применения при повышенном уровне радиации»/Волоконно-оптические технологии, материалы и устройства, N 4, С. 52—65.
Волоконно-оптические датчики также используются для контроля механических напряжений в инженерных сооружениях. Так, система датчиков, проложенных непосредственно в конструкции, например, моста или корабля, позволяет легко контролировать любые изменения в состоянии отдельных деталей и узлов.
Это позволяет предупредить разрушения и сильные деформации конструкции. Такая система может заменить целую команду инженеров по контролю сооружения, например, моста, здания, памятника и пр. На кораблях и самолетах она также незаменима для безошибочного обнаружения не только повреждений, но и ослаблений конструкции. Это открывает новые перспективы для предупреждения техногенных аварий и катастроф, что особенно актуально сейчас для России, где основные мощности серьезно изношены.
Волоконно-оптические датчики для контроля температуры обладают целым рядом преимуществ по сравнению с другими типами подобных устройств. Такой датчик незаменим во многих направлениях современной промышленности. Это устройство имеет малый вес и размер — длина чувствительного элемента составляет 2—10 мм при диаметре 0,1—0,2 мм. Его можно применять в недоступных для других датчиков областях, он нечувствителен к электромагнитным помехам.
Такой датчик может контролироваться на расстоянии до нескольких километров и является абсолютно взрыво- и пожаробезопасным.
И, наряду с этими качествами, он обладает высокой чувствительностью. Пока у этих устройств нет аналогов, которые могли бы так же успешно применяться в нефтяной и газовой промышленности, различного рода печах и сушильных установках, например, в СВЧ, турбинах и генераторах, двигателях, различных областях медицины и инженерии, аэронавтике и космонавтике. Последние разработки российских ученых позволили поднять температурный порог использования датчиков до 900°C
Олег Бутов
Автор выражает благодарность профессору Константину Голанту за помощь в подготовке материала
Собери себе световод
Мы построили световод, который, в принципе, можно рассматривать как оптоволоконный кабель. Все стороны отполированы до прозрачного состояния, чтобы свет мог отражаться внутри трубы. Если свет попадает на участок трубы, поверхность которого не обладает идеальной отражающей способностью, например, если она выдолблена или поцарапана, он будет использовать этот участок в качестве «излучателя» и попытается покинуть трубу.
Воспользуемся этим, покрыв нижнюю поверхность трубы ямочками. Чтобы сделать путь последовательно ярким, мы расположили ямочки градиентом: меньше ямочек ближе к источнику, где свет от светодиодов самый яркий, и больше ямочек, чтобы ловить свет дальше по световому пути (где свет самый тусклый).
В этом пошаговом руководстве описывается наш процесс быстрых экспериментов и создания прототипов для достижения хорошего освещения без необходимости выполнять обширное моделирование отражения света. Дизайн создается в Illustrator с использованием режимов наложения, а световод изготавливается с помощью лазерного резака из прозрачного акрила толщиной 1/4″.
Обратите внимание, что результаты зависят от многих факторов. и угол луча являются важными факторами, которые следует учитывать
1. Откройте новый документ Illustrator и нарисуйте прямоугольник. Мы выбрали 8″ x 0,5″.
2. Сделайте направляющую и разместите ее примерно на расстоянии 1/4 дюйма от края прямоугольника.
Здесь начнется рисунок ямочек. видя чрезмерную яркость светодиода возле источника в световоде.) Теперь нарисуйте круг диаметром 0,005 дюйма.
3. ALT + Щелкните и перетащите круг, чтобы продублировать его, и переместите его на другую сторону прямоугольника. Два круга отмечают два конца узора ямочек.
4. Выберите оба круга и создайте переход.
5. Откройте параметры смешивания для точной настройки смешивания.
6. Измените интервал на «Заданные шаги» и установите число 700.
7. Вы должны увидеть 700 равномерно расположенных точек! Чтобы заставить их сначала располагаться на небольшом расстоянии друг от друга, а затем сближаться, мы изменим путь смешения. Выберите инструмент «Опорная точка» (Shift + C).
8. Используйте белую стрелку, чтобы выбрать первую точку, и перетащите ее, пока не увидите, что расстояние начинает меняться.
9. Создайте еще одну направляющую посередине пути, а затем перетащите опорную точку (с помощью инструмента выделения с белой стрелкой) сразу за направляющей.
Повторите тот же процесс с последним кругом, но переместите его опорную точку примерно на полдюйма вправо.
10. Теперь у вас должен быть шаг градиента в 700 кругов, расстояние между которыми увеличивается по мере движения слева…
11. …направо.
12. Когда смесь вас удовлетворит, расширьте ее.
13. ALT+Щелкните и перетащите переход, чтобы скопировать его и поместить в нижнюю часть прямоугольника.
14. Выберите обе смеси, а затем используйте инструкции из шага 4, чтобы создать другую смесь.
15. Используйте инструкции шага 5 для точной настройки новой смеси.
16. Мы решили придать нашему узору немного хаотичности, поэтому мы ALT+Click-ed и слегка перетащили переход вниз и вправо.
17. Теперь мы готовы к лазерной резке! Этот процесс довольно быстро прототипируется (примерно 15 минут от начала до конца), поэтому изучите различные модели и методы градиента, а также попробуйте изогнутые или согнутые световоды (только помните о критическом угле).
18. Затем мы растрируем точечный узор на акриле толщиной 1/4″. Убедитесь, что акриловая поверхность чистая и на ней нет царапин.
19. Различные лазерные резаки имеют разные настройки для разных материалов и толщин, поэтому имейте это в виду при выборе настроек. Мы использовали скорость 80, мощность 50 и максимальный PPI для растра. Для векторных разрезов мы взяли 4 разреза со скоростью 4, мощностью 95 и максимальным значением PPI.

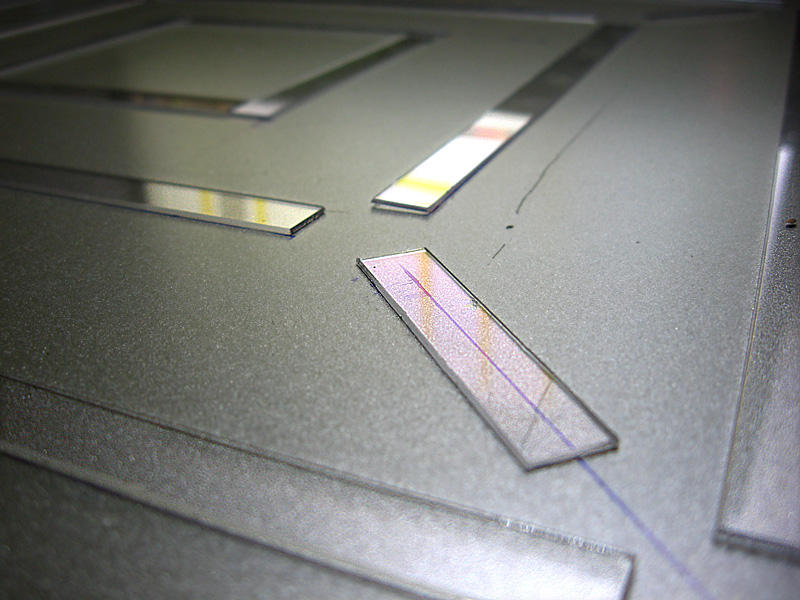

20. Теперь возьмите световод и осмотрите края. Убедитесь, что материал прозрачен; в противном случае вам нужно будет сделать ручную полировку.
21. Слегка неровная, но четкая поверхность, которую оставляет лазер после разреза, прекрасно подходит для наших целей. Вы захотите окружить все прозрачные поверхности белой светоотражающей бумагой или лентой и замаскировать четверть дюйма, где свет впервые попадает в трубу.
22. Вот результаты со сверхъярким светодиодом! Вы можете видеть, что свет начинает немного падать ближе к концу трубы.
23. Мы могли бы вернуться к настройке паттерна наложения (уменьшив количество точек в начале световода и увеличив его ближе к концу).
Учитесь на примерах: Как спроектировать световоды
Время чтения: 4 мин.
Свет играет важную роль в конструкции многих аппаратных продуктов. Зачастую они носят как декоративный, так и функциональный характер. Световые индикаторы — это самый минималистичный пользовательский интерфейс: они сообщают вам, включено ли устройство, разряжен ли аккумулятор или действительно ли он «думает».
В современной электронике источником света почти всегда является светодиод. Однако вы редко видите открытые светодиодные компоненты на внешней стороне устройства. Что ты do см. — выходная поверхность световода (известного также как световод).
Световоды могут фокусировать, рассеивать или перенаправлять свет; большинство легких трубок делают некоторую комбинацию из них.
Конструктивные соображения включают:
- Сведение к минимуму потерь при передаче
- Сведение к минимуму количества необходимых светодиодов (это энергоемкие компоненты, которые сокращают срок службы батареи)
- Максимальное смешение цветов для светодиодов RGB
Я видел много световодов — это один из наших любимых типов компонентов, потому что каждый из них уникален.
Сегодня мы хотим углубиться в некоторые уникальные области применения световодов и объяснить принципы, лежащие в основе каждой конструкции.
Применение 1: Расширение зоны действия света
Как я уже говорил, светодиоды — энергоемкие компоненты. Таким образом, для портативной электроники вам следует использовать подсветку только тогда, когда пользователь активно взаимодействует с устройством, и вы захотите свести к минимуму количество необходимых светодиодов. Световоды можно использовать для расширения радиуса действия светодиодов, поэтому вы можете использовать меньшее количество светодиодов для достижения того же эффекта освещения. Вот два примера того, как световоды освещают логотипы и подушечки большого пальца.
Пример 1: светящийся логотип монитора сердечного ритма Under Armour
На передней крышке пульсометра UA изображен крупный логотип. Инженерам, создавшим этот продукт, удалось равномерно подсветить этот логотип с помощью всего лишь одного крошечного верхнего светодиода в центре основной печатной платы.
Этот светодиод не имеет большой досягаемости сам по себе.
Введите световод: он сделан из пластика молочного цвета, который может быть поликарбонатной смолой (обычно прозрачным) с добавлением диоксида титана. Чем больше диоксида титана добавлено, тем более молочным будет пластик, что улучшит диффузию.
Конусообразная полость в центре световода разработана таким образом, чтобы соответствовать светодиоду; угловатая стенка конуса помогает направить излучаемый свет в световод.
Конус является точкой входа световода, и точка входа всегда должна располагаться как можно ближе к источнику света, чтобы свести к минимуму потери.
Давайте посмотрим на реальный эффект световода:
- Без световода в центре логотипа будет сильное горячее пятно, а в других местах будет не так много света.
- При использовании световода свет, излучаемый светодиодом, распространяется более равномерно, а чрезмерно горячее пятно исчезает.
Пример 2.
Подушечка для большого пальца мыши Logitech G600 для MMO с подсветкой
Мышь Logitech G600 для MMO оснащена подушечкой для большого пальца с двенадцатью кнопками. Каждая клавиша подсвечивается, и пользователь может настроить цвет подсветки. Как вы думаете, сколько светодиодов используется для подсветки всех этих клавиш?
Ответ ДВА! Разве это не удивительно? Какое волшебство!
Секрет заключается в боковых светодиодах, которые излучают свет прямо в плоскую пластину световода. Обратите внимание, как близко точка входа световода находится к светодиодам. Вы не можете позволить себе убытки, когда свету предстоит пройти долгий путь до точек выхода.
Обратите внимание, что на противоположной части подушечки большого пальца из эластомера есть пятна черной краски на одних клавишах, но нет на других? Эти черные точки расположены близко к светодиоду и, вероятно, маскируют горячие точки.
Также обратите внимание, что пластина световода очень глянцевая, а поверхности, закрывающие верхнюю и нижнюю стороны световода, белые.
Обе эти функции помогают максимизировать полное внутреннее отражение и улучшить смешение цветов.
Применение 2 – Изгибающийся свет
Светодиоды не всегда могут быть расположены сразу за предполагаемой точкой выхода светильников, поэтому световоды часто используются для передачи света, излучаемого установленным на плате светодиодом, к выходному окну на некотором расстоянии. Они даже могут «изгибать» свет, если это не выходит за рамки физических ограничений.
Вот несколько примеров:
Пример 1: Neato Light «Arc»
Эта световая трубка поддерживает кнопку питания Neato. Он имеет две точки входа для светодиодов, чтобы равномерно освещать весь путь. Второй светодиод нужен потому, что свет не любит изгибаться дальше 90 градусов. Если бы использовался только один светодиод, произошли бы значительные потери там, где находится вторая точка входа, и конец дуги был бы темным.
Точки входа световода хорошо соответствуют форме светодиодов.
Обратите внимание, что верхняя поверхность световода текстурирована, а все остальные поверхности глянцевые.
Текстурированные поверхности способствуют выходу света, а глянцевые поверхности способствуют внутреннему отражению.
Также обратите внимание, что алюминиевая фольга покрывает нижнюю сторону световода. Это имеет две цели:
- Чтобы максимизировать полное внутреннее отражение
- Чтобы пользователи не видели внутренние компоненты под световодом
Пример 2: индикаторы состояния болтов TiVo
TiVo Bolt имеет пять индикаторов состояния. Для всего этого источник света должен был «выгибаться» через световоды, чтобы выйти из корпуса.
Один из них — очень классическая «световая трубка» — прозрачная поликарбонатная трубка, слегка изогнутая для передачи света от источника к точке выхода на логотипе. Точка входа — плоская поверхность — это световод, не согласованный со светодиодом, теряющий яркость. Однако это упрощает изготовление литьевой формы световода.
Остальные четыре световых индикатора появляются подряд.
В этой установке используется многоблочная световодная труба — представьте, что это многополосная дорога! Каждая «проезжая часть» имеет свои точки входа и выхода.
