Светильники люминесцентные как подключить: Схема подключения люминесцентных ламп — пошаговая инструкция!

Содержание

как собрать, как установить, с дросселем и без


На чтение 8 мин Просмотров 696 Опубликовано
Обновлено

Содержание

  1. Устройство люминесцентных ламп
  2. Как подключить лампу
  3. Подключение с использованием электромагнитного балласта
  4. Две трубки и два дросселя
  5. Схема подключения двух ламп от одного дросселя
  6. Электронный балласт
  7. Использование умножителей напряжения
  8. Подключение без стартера
  9. Последовательное подключение двух лампочек
  10. Как проверить работоспособность лампы
  11. Замена лампы

Люминесцентные лампы остаются востребованными приборами освещения несмотря на распространение светодиодных светильников. Это обусловлено их мощностью, эффективностью и отличными показателями цветопередачи. При подключении люминесцентных приборов важно учитывать особенности оборудования.

Устройство люминесцентных ламп

Схема подключения обычной люминесцентной лампы значительно отличается от аналогичной схемы приборов накаливания. Они состоят из основных компонентов:

  • плата управления, регулирующая поступление тока;
  • электроды;
  • стеклянная трубка или колба, покрытая люминофором.

Внутри колбы находится смесь паров ртути и инертных газов, и электроды. Входное напряжение вызывает движение частиц, порождая ультрафиолетовое излучение. Однако оно невидимо человеческому глазу. В видимый свет его переводит люминофор, которым покрывается внутренняя поверхность колбы. Изменение состава люминофора меняет оттенок и цветовую температуру освещения.

Устройство люминесцентных осветительных приборов.

Процессами управляют стартер и пускорегулирующий аппарат, стабилизирующие напряжение и обеспечивающие равномерное свечение без пульсаций и мерцаний.

Читайте также

Описание люминесцентной лампы



Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

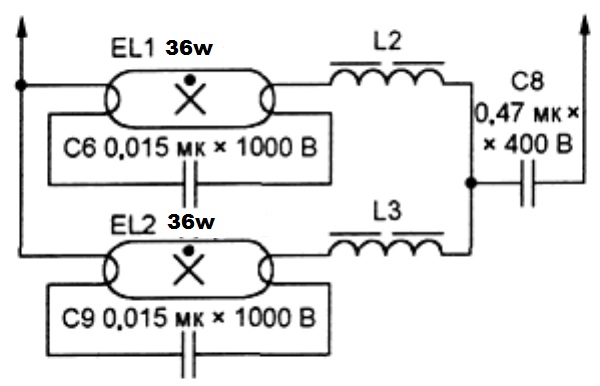

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

Последовательное подключение двух лампочек

Метод предполагает работу двух ламп с одним балластом.  Для реализации требуется индукционный дроссель и стартеры.

Необходимо к каждой лампе подключить стартер, соблюдая параллельность соединения. Свободные контакты схемы направляются в сеть через дроссель. К контактам подсоединяются конденсаторы, снижающие помехи и стабилизирующие напряжение.

Высокие стартовые токи в схеме нередко вызывают залипание контактов в переключателях, поэтому подбирайте качественные модели, на которые показатели сети не сильно влияют.

Как проверить работоспособность лампы

После подключения проверьте работоспособность схемы тестером. Сопротивление катодных нитей не должно превышать 10 Ом.

Проверка работоспособности схемы.

Иногда тестер показывает бесконечное сопротивление. Это не значит, что лампу пора выбрасывать. Прибор можно включать холодным запуском. Обычно контакты стартера разомкнуты, а конденсатор не пропускает постоянный ток. Однако после нескольких прикосновений щупами показатель стабилизируется и опустится до нескольких десятков Ом.

Замена лампы

Как и другие источники света, люминесцентные приборы выходят из строя. Единственным выходом будет замена основного элемента.

Замена лампы дневного света.

Процесс замены на примере потолочного светильника Армстронг:

  1. Осторожно разбирается светильник. С учетом указанных на корпусе стрелочек колба поворачивается по оси.
  2. Повернув колбу на 90 градусов, можно опустить ее вниз. Контакты сместятся и выйдут через отверстия.
  3. Новую колбу поместить в паз, следя за попаданием контактов в соответствующие отверстия. Установленную трубку повернуть в противоположную сторону. Фиксация сопровождается щелчком.
  4. Включить осветительный прибор и проверить работоспособность.
  5. Собрать корпус и установить рассеивающий плафон.

Читайте также

Как заменить лампу дневного света



Если недавно установленная колба снова перегорела, имеет смысл проверить дроссель. Возможно, именно он подает на прибор слишком большое напряжение.

Схема подключения люминесцентных ламп, видео инструкция

Автор Admin На чтение 3 мин. Просмотров 93 Опубликовано

Содержание

  1. Содержание
  2. Схема подключения люминесцентных ламп
  3. Видео подключения люминесцентных ламп

Содержание

  1. Схема подключения люминесцентных ламп
  2. Видео подключения люминесцентных ламп

Наиболее распространённым источником освещения, применяемым в офисных, производственных и общественных зданиях, являются люминесцентные светильники. В последнее время, в связи с экономией энергоресурсов, их, также, начали часто применять и в домашнем быту.

Стандартные светильники, кроме своих достоинств, таких как малое энергопотребление, простота монтажа, низкая стоимость, имеют и ряд конструктивных недостатков. Часть из них выплывает из достоинств: применяя дешёвые, устаревшие, схемы и материалы, производитель уменьшает стоимость светильника, при этом заранее ухудшает потребительские качества.

Схема подключения люминесцентных ламп

Подключение одной или двух люминесцентных ламп заводского производства, можно изучить, разобрав обычный светильник. Обычная стандартная, широко применяющаяся схема подключения люминесцентных ламп, включает в себя стартер, дроссель, соединительные провода, конденсатор, и сами лампы. В данном случае, используется так называемая электромагнитная управляющая система.

Улучшить самостоятельно степень освещённости, убрать надоедливое гудение и моргание вполне реально. Для этого, необходимо заменить устаревшую систему управления на современную электронную – (ЭПРА).

Для начала, нужно демонтировать светильник, вынуть из него всю начинку. Приобретя новый электронный блок, исходя из параметров вашего светильника, можно будет выполнить подключение люминесцентных ламп без дросселя и стартера. Для такой работы, вам понадобятся отвёртки с разными жалами, кусачки для зачистки проводов, шуруповёрт для крепления блоков управления, изолента, отвёртка-тестер.

Подключение ЭПРА для люминесцентных ламп легко выполнить, имея минимальные познания в электрических схемах, и навыки работы с электропроводкой. Фактически, в светильнике останется сам блок, комплект проводов и лампы дневного света.

Перед началом работ, нужно выбрать в корпусе светильника достаточное место для установки электронного блока управления, руководствуясь удобством подключения к клеммам, находящимся на его корпусе. Крепим блок к корпусу при помощи саморезов обычным шуруповёртом. Соединяем аппаратуру управления с лампой и клеммой подключения.

Схема подключения 2-х люминесцентных ламп аналогична, просто они подключаются последовательно, и, исходя из этого, мощность электронного блока должна быть в два раза больше мощности ламп. Тот же принцип, при подключении трёх и более ламп, в одном корпусе.

После сборки всей конструкции, нужно убедиться в правильности подключения всех проводников, после чего можно устанавливать светильник на место. Проверив тестером отсутствие напряжения в сети, подключаем светильник к электропроводке, соединяя провода через специальный клеммник.

Последний аккорд, это включение напряжения для удостоверения правильности работы светильника. Если схема, к примеру, подключения двух люминесцентных ламп, была выполнена правильно, то сам процесс работы будет разительно отличатся от первоначального. Во-первых, лампы зажгутся моментально, без так называемого разогрева, во-вторых исчезнет низкочастотное гудение, свет перестанет пульсировать, заметно для человеческого глаза, а общая светимость увеличится.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения люминесцентных ламп

[youtube]https://youtu.be/PeerFUxDrz4[/youtube]

Более подробно об устройстве люминесцентных ламп:

[youtube]https://youtu.be/7Oq93eAsDy0[/youtube]

Люминесцентные лампы и стартеры | Philips

Люминесцентные лампы и стартеры | Филипс

Теперь вы посещаете наш глобальный веб-сайт профессионального освещения. Посетите местный веб-сайт,

переход на сайт США

Вы находитесь на веб-сайте освещения Philips. Для вас доступна локализованная версия.

Дом

Каталог товаров

Обычные лампы и трубки

Люминесцентные лампы и стартеры

Предложения


    Испытайте самое эффективное в мире люминесцентное освещение от Philips. Осветите свои дома люминесцентными светильниками, люминесцентными лампами, люминесцентными лампами и люминесцентными лампами Philips. Люминесцентные лампы Philips обеспечивают экономию электроэнергии без ущерба для светоотдачи.

    Назад к Обычные лампы и трубки

    Сортировать по:

    По умолчаниюA-ZZ-ANСамый новый

    Вид

    Сетка

    Список

    Показать категории продуктов

    • TL5
    • ТЛ-Д
    • TL
    • Тл миниатюра
    • Стартеры для люминесцентных ламп

    минимальная цена

    максимальная цена

    {{/каждый}}

    {{/if_checkFilterType}}
    {{#if_checkFilterType displayType «флажок»}}

    {{displayName}}

    {{#каждый ключ фильтра}}

    {{this. displayName}}

    {{/каждый}}

    b2b-li.d77v2-фильтры-развернуть

    b2b-li.d77v2-filters-collapse

    Очистить все

    {{/if_checkFilterType}}

    Закрыть

    Показать фильтры

    Показать больше фильтров

    Показать меньше фильтров

    b2b-li.d77v2-вверх

      {{#if isRangeChild}}
      {{имя}}
      {{еще}}
      {{имя}} диапазон
      {{/если}}

      {{#if customPagePath}}Подробнее о {{name}}{{/if}}

      Содержит
      {{totalClusters}} {{#if_compare 1 totalClusters }}семейства{{else}}семейства{{/if_compare}}

      Показать семьи

      Скрыть семьи

      Выбранные критерии фильтрации не дали результатов. Пожалуйста, настройте фильтры.

      {{/если}}

      {{#if valueLadder}}

      {{valueLadder.label}}

      {{/если}}

      {{имя}}

      {{totalProducts}}
      {{#if_compare 1 totalProducts }}
      продукты
      {{еще}}
      товар
      {{/if_compare}}

      {{#если вау}}

      {{Вот это да}}

      {{/если}}

      {{#if downloadLeaflet}}

      Скачать брошюру

      {{еще}}

      Просмотреть загрузки

      {{/если}}

      Показать категории товаров

      • TL5
      • ТЛ-Д
      • TL
      • Тл миниатюра
      • Стартеры для люминесцентных ламп

      Сбросить все фильтры

      Сортировать по:

      По умолчаниюA-ZZ-ANСамый новый

      Вид

      Сетка

      Список

      Выбранные критерии фильтрации не дали результатов. Пожалуйста, настройте фильтры.

      Очистить все

      Скрывать

      • Проверьте продукт, чтобы добавить



      • Проверьте продукт, чтобы добавить



      • Проверьте продукт, чтобы добавить



      Проверьте продукт, чтобы добавить

      Не можете найти то, что ищете?

      Возможно, одна из этих ссылок может помочь

      Свяжитесь с нами

      Поиск дистрибьютора или партнера

      ©2018-2023 Сигнихай Холдинг. Все права защищены.

      Проблемы с флуоресцентным освещением и способы их устранения


      » Каталог домашней электропроводки
      » Руководство по электропроводке в жилых помещениях
      » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

      Как устранить проблемы с люминесцентным освещением: наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, устранение проблем с люминесцентными осветительными приборами.

      Видео по электрике №1

      Как подключить генератор к панели дома
      Использование комплекта блокировки автоматического выключателя для резервного питания


      ПРИМЕЧАНИЕ. Список всех моих полезных видео
      будет отображаться в конце этого видео
      Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!

      Загляните на мой канал YouTube:

      » СпросиЭлектрика «
      и подписывайтесь!


      Узнайте больше о домашней электропроводке
      с моим онлайн
      Видеокурс:
      Базовая электропроводка дома на примере

      Руководство по люминесцентным светильникам и способам их ремонта
      Электрика Вопрос: Мой люминесцентный свет на кухне включался не сразу, если вообще включался.

      • Я заменил балласт, который устранил проблему примерно на 3 дня.
      • Теперь снова не включается.
      • Когда вы нажимаете на выключатель, вы видите мерцание света на одном конце U-образных ламп, но это все.
      • Этот светильник имеет 2 люминесцентных лампы U-образной формы.

      Спасибо за помощь!
      История: Джим, домовладелец из Саутингтона, Коннектикут.

      Дополнительные комментарии: Отличный сайт.

      Ответ Дэйва:
      Спасибо за вопрос по электропроводке, Джим.

      Как устранить проблемы с флуоресцентным освещением

      Применение: Устранение неполадок с люминесцентными светильниками.
      Уровень навыков: от начального до среднего. Этот проект электропроводки лучше всего выполняется лицензированным подрядчиком по электротехнике.
      Необходимые инструменты: основные ручные инструменты, тестер напряжения и безопасная лестница.
      Расчетное время: зависит от личного опыта, светильника и доступа к светильнику.
      Меры предосторожности: определите цепь осветительного прибора, выключите ее и пометьте примечанием перед работой с проводкой.
      Примечание. Запасные части для светильника должны быть совместимы с установленными люминесцентными лампами.

      Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения

      • Неисправные лампы
        • Обозначается темными кружками на концах ламп.
        • Просто заменяйте лампы, как правило, каждые два года в зависимости от частоты использования.
        • Если допустить перегорание ламп в патронах, это может привести к перегоранию балласта.
        • При замене балласта всегда заменяйте все лампы и начинайте заново.
        • Лампы

        • намного дешевле, чем балласт, и, кроме того, вам не нужно некоторое время беспокоиться о лампах.
      • Плохой балласт
        • Как указано выше, при замене балласта убедитесь, что он предназначен именно для используемых ламп.
        • Если в приборе был старый магнитный балласт, вы можете рассмотреть возможность его замены на твердотельный балласт.
        • В большинстве случаев патроны менять не нужно, но опять же, вам нужно будет подобрать лампы к балласту.
        • Твердотельные балласты гораздо более энергоэффективны, выделяют меньше тепла и менее чувствительны к проблемам запуска при низкой температуре.
      • Лампы с одним штифтом
        • Это когда один из контактов лампы не находится в гнезде или не контактирует с гнездом.
        • Это очень распространенная проблема, но ее легко устранить.
        • Снимите лампу и переустановите ее, обращая внимание на совмещение контактов с патроном лампы, а затем поверните лампу, чтобы штифты встали на место.
        • Некоторые патроны предназначены для установки штифтов лампы на место с небольшим усилием.
        • Осмотрите патроны для ламп, чтобы определить тип вашего светильника. Никогда не применяйте силу к лампе.
      • Без провода заземления
        • Люминесцентные лампы требуют, чтобы заземляющий провод от электрической цепи был прикреплен к металлическому каркасу светильника, а заземленный металлический отражатель должен быть установлен в пределах 1/2 дюйма от ламп.
        • В некоторых случаях, когда заземляющий провод подключен неправильно, люминесцентные лампы могут вообще не гореть или гореть тускло, что приведет к преждевременному перегоранию ламп.
      • Низкие температуры
        • Многие из старых магнитных балластов медленнее запускаются при более низких температурах, и после запуска лампы мерцают, пока не прогреются.
        • Например: более ранние балласты неэлектронного магнитного типа имеют минимальную пусковую температуру от 50 до 60 градусов по Фаренгейту для ламп T12 F40, однако новые балласты электронного типа имеют минимальную пусковую температуру 0 градусов по Фаренгейту для ламп T8 F32.
        • Как видите, в более холодных условиях лучше заменить осветительную арматуру на электронный балласт и установить новые лампы, что устранит проблемы, связанные с низкой температурой.

      Узнайте больше об установке домашнего освещения

      Как установить электрическую проводку на кухне

      Электрическая проводка на кухне

      Большинство новых электрических проводок с пояснениями, фотографиями и схемами кодов для проектов кухни .

      Использование тестировщиков для определения проблем с электричеством

      Тестеров, чтобы помочь решить проблемы с электричеством

      Устранение неполадок . для осветительных приборов

      Вам также может быть полезно следующее:

      Электрическое видео #2

      Как подключить розетку GFCI

      без провода заземления


      ПРИМЕЧАНИЕ. Список всех моих полезных видео
      будет отображаться в конце этого видео
      Продолжайте смотреть, чтобы я мог помочь вам правильно подключить его!

      Загляните на мой канал YouTube:

      » СпросиЭлектрика «
      и подписывайтесь!

      Руководство Дейва по домашней электропроводке:

      » Вы можете избежать дорогостоящих ошибок! «

      Вот как это сделать:
      Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

      Отлично подходит для любого проекта домашней электропроводки.



      Идеально подходит для домовладельцев, студентов,
      Разнорабочий, разнорабочие и электрики
      Includes:
      Wiring GFCI Outlets
      Wiring Home Electric Circuits
      120 Volt and 240 Volt Outlet Circuits
      Wiring Light Switches
      Wiring 3-Wire and 4-Wire Electric Range
      Wiring 3-жильный и 4-жильный кабель сушилки и розетка для сушилки
      Поиск и устранение неисправностей и ремонт электропроводки
      Способы модернизации электропроводки
      Коды NEC для домашней электропроводки
      . …и многое другое.

      Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
      Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

      Советы по электрике, которые помогут вам правильно подключить

      Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

      Бесконтактный электрический тестер
      Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

      Самый быстрый способ проверить неисправность электропроводки!

      Тестер розеток
      Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
      Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
      Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
      Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
      Тестирует стандартные 3-проводные розетки
      Внесен в список UL
      Свет указывает на неправильную проводку
      Очень удобный и простой в использовании.

      Top
